Места установки компонентов модульной панели переключателей
MSF Mercedes Actros

Место установки: Левый выключатель на рулевой колонке

- 1: Левый выключатель на рулевой колонке

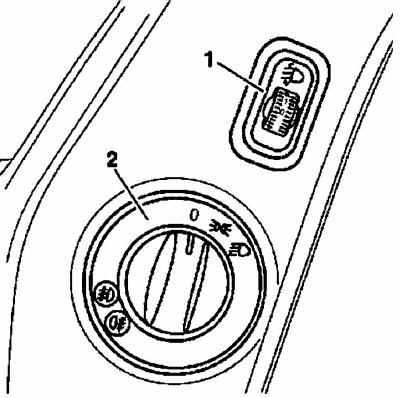

Место установки: Поворотный выключатель света и регулятор угла наклона света фар

- 1: Регулятор угла наклона света фар
- 2: Поворотный выключатель света

Панель выключателей 'Консоль'

- 1: MSF модульная панель переключателей (модуль переключателей 4 'Master')
- 2: Выключатель блокировки (А82)
- 3, 5-7: Модули переключателей
- 4: Панель управления 'Отопитель/кондиционер'

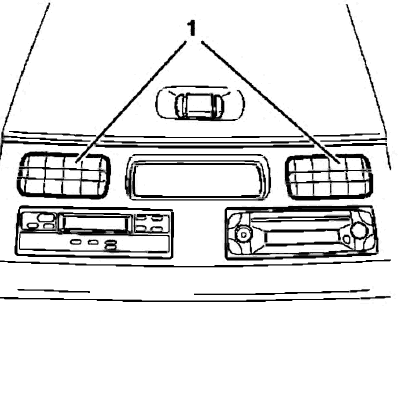

Панель выключателей 'Крыша'

- 1: Модули переключателей

Панель выключателей 'Задняя стенка'

- 1: Модуль переключателей
- 2: Панель управления 'Отопитель/кондиционер'

Обратная сторона блока управления MSF модульная панель переключателей
(модуль переключателей 4 'Master')

- XI: Электропитание и подключение CAN блока управления MSF модульная панель переключателей (модуль переключателей 4 'Master')
- Х2: Штекерное соединение 'Штекер подключения Левый выключатель на рулевой колонке' (15-полюсное)
- ХЗ: Штекерное соединение 'Штекер подключения Поворотный выключатель света' (12-полюсное)
- Х4 - Х7: Штекерное соединение 'Штекер подключения Панель выключателей 'Консоль" (3-полюсное)
- Х8: Штекерное соединение 'Штекер подключения Панель выключателей 'Крыша" (3-полюсное)
- Х9: Штекерное соединение 'Штекер подключения Панель выключателей 'Задняя стенка" (3-полюсное)
- Х10: Штекерное соединение 'Штекер подключения Контрольный выключатель блокировки' (4-полюсное)
