Компоненты модульного тахографа MTCO Mercedes Actros

Место установки датчика скорости

- 1: Датчик скорости на КП (верхняя часть)

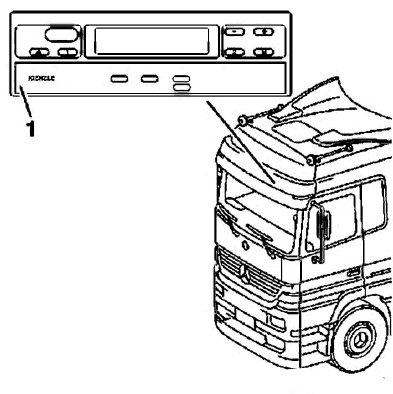

Место установки МТСО модульный тахограф

- 1: МТСО модульный тахограф

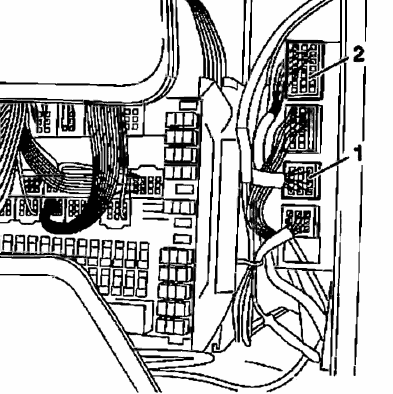

Штекерное соединение к крыше

- 1: Х22.1 Штекерное соединение водительской двери
- 2: Х124.1 Штекерное соединение 'Крыша' со стороны водителя

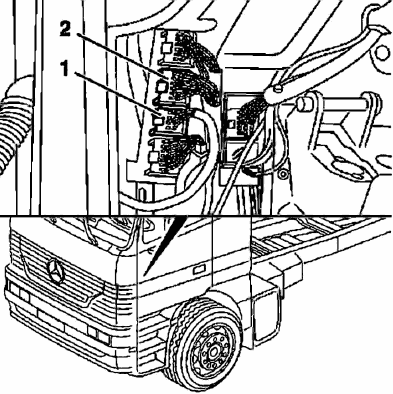

Штекерное соединение к крыше

- 1: Х23.1 Штекерное соединение двери переднего пассажира
- 2: Х125.2 Штекерное соединение 'Крыша' со стороны переднего пассажира

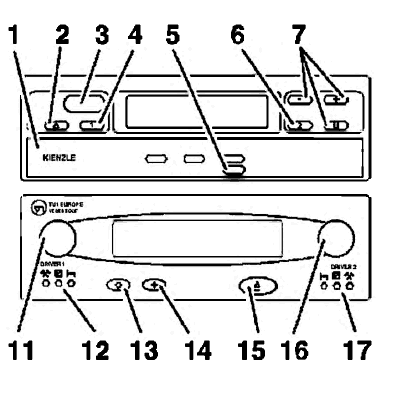

Элементы управления модульного тахографа МТСО

KIENZLE:
- 1: Выдвижное отделение
- 2: Клавиша для разблокировки выдвижного отделения
- 3: Проверочный интерфейс
- 4: Клавиша для установки группы времени для водителя 1
- 5: Индикатор хода часового механизма
- б: Клавиша для установки группы времени для водителя 2
- 7: Перестановка времени/указатель памяти неисправностей

TVI EUROPE:
- 11: Переключатель групп времени для водителя 1
- 12: Указатель состояния водителя 1
- 13: Клавиша режима отображения
- 14: Клавиша "вперёд"
- 15: Клавиша для разблокировки выдвижного отделения
- 16: Переключатель групп времени для водителя 2
- 17: Указатель состояния водителя 2
