Расположение компонентов CASE MX Magnum

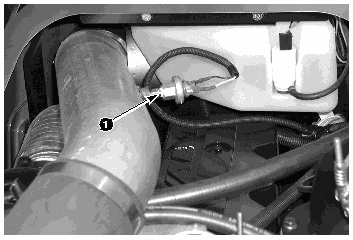

Датчик сопротивления воздушного фильтра
1. ДАТЧИК СОПРОТИВЛЕНИЯ ВОЗДУШНОГО ФИЛЬТРА

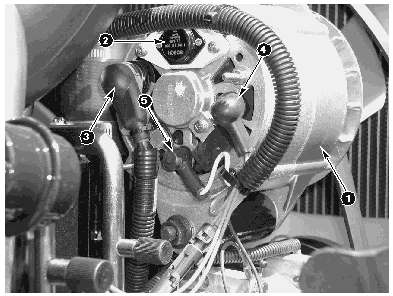

Расположение генератора переменного тока
1. ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА
2. РЕГУЛЯТОР
3. СОЕДИНИТЕЛЬ № 77 - ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА B+
4. СОЕДИНИТЕЛЬ №85 - ВОЗБУЖДЕНИЕ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА (D+)
5. СОЕДИНИТЕЛЬ №85 - ЧАСТОТА ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА W (ЧИСЛО ОБОРОТОВ ДВИГАТЕЛЯ)

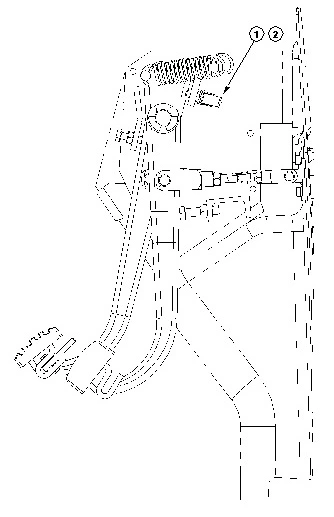

Педали тормозов
1. СОЕДИНИТЕЛЬ №162 - ПЕРЕКЛЮЧАТЕЛЬ ЛЕВОГО ТОРМОЗА
2. СОЕДИНИТЕЛЬ №163 - ПЕРЕКЛЮЧАТЕЛЬ ПРАВОГО ТОРМОЗА

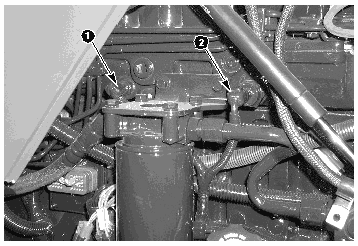

Терминатор шины данных (передняя часть трактора)
1. СОЕДИНИТЕЛЬ №205 - ПЕРЕДНИЙ ПАССИВНЫЙ ТЕРМИНАТОР
2. ПРОМЕЖУТОЧНОЕ ПУСКОВОЕ РЕЛЕ
3. ЗАЗЕМЛЕНИЕ ПРОВОДКИ ДВИГАТЕЛЯ

Датчик температуры всасываемого воздуха двигателя
1. ТЕМПЕРАТУРА ВПУСКНОГО КОЛЛЕКТОРА - СОЕДИНИТЕЛЬ №253
2. ДАТЧИК ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ НАДДУВА

Подогреватель блока цилиндров двигателя
1. СОЕДИНИТЕЛЬ №215 - ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (НА ДВИГАТЕЛЯХ С ЭЛЕКТРОННОЙ СИСТЕМОЙ УПРАВЛЕНИЯ)
2. ПОДОГРЕВАТЕЛЬ БЛОКА ЦИЛИНДРОВ (НА ВСЕХ ДВИГАТЕЛЯХ)

Датчик давления наддува двигателя
1. ТЕМПЕРАТУРА ВПУСКНОГО КОЛЛЕКТОРА - СОЕДИНИТЕЛЬ №253
2. ДАТЧИК ДАВЛЕНИЯ ВО ВПУСКНОМ КОЛЛЕКТОРЕ НАДДУВА

Датчик температуры охлаждающей жидкости двигателя (на двигателях без электронной системы управления)
1. СОЛЕНОИД НАСОСА-ФОРСУНКИ - СОЕДИНИЕЛЬ №214
2. СОЕДИНИТЕЛЬ №215 - ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (НА ДВИГАТЕЛЯХ БЕЗ ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ)

Датчик температуры охлаждающей жидкости двигателя (на двигателях с электронной системой управления)
1. СОЕДИНИТЕЛЬ №215 - ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (НА ДВИГАТЕЛЯХ С ЭЛЕКТРОННОЙ СИСТЕМОЙ УПРАВЛЕНИЯ)
2. ПОДОГРЕВАТЕЛЬ БЛОКА ЦИЛИНДРОВ (НА ВСЕХ ДВИГАТЕЛЯХ)

Соединитель проводки двигателя
1. ПРОВОДКА ДВИГАТЕЛЯ - СОЕДИНИТЕЛЬ №.333

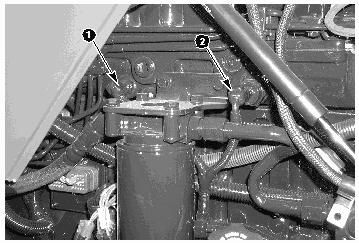

Реле давления моторного масла (на двигателях без электронной системой управления)
1. ПЕРЕКЛЮЧАТЕЛЬ ДАВЛЕНИЯ МОТОРНОГО МАСЛА

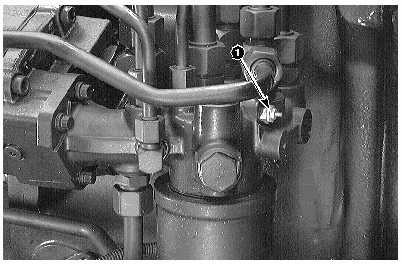

Датчик давления моторного масла (на двигателях с электронной системой управления)
1. ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА

Датчик скорости двигателя
1. СОЕДИНИТЕЛЬ №246 - ДАТЧИК СКОРОСТИ ДВИГАТЕЛЯ
2. СОЕДИНИТЕЛЬ №247 - ДАТЧИК ПОЛОЖЕНИЯ ДВИГАТЕЛЯ

Датчик положения двигателя
1. СОЕДИНИТЕЛЬ №246 - ДАТЧИК СКОРОСТИ ДВИГАТЕЛЯ
2. СОЕДИНИТЕЛЬ №247 - ДАТЧИК ПОЛОЖЕНИЯ ДВИГАТЕЛЯ

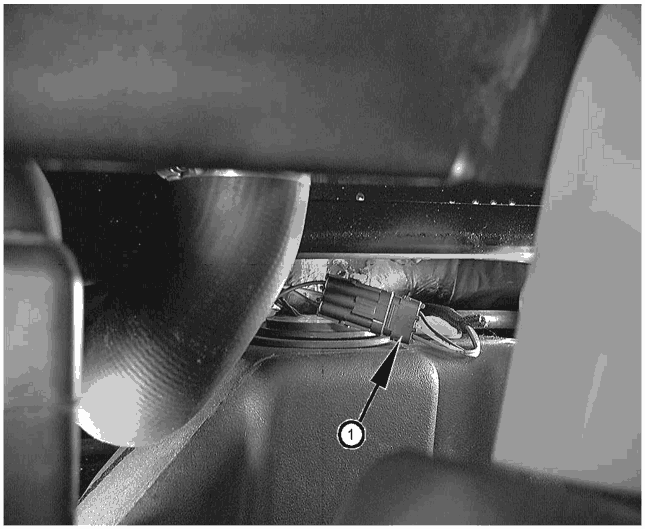

Датчик топлива
1. C066 (ДАТЧИК ТОПЛИВА)

Педальный акселератор
1. ПЕДАЛЬНЫЙ АКСЕЛЕРАТОР - СОЕДИНИТЕЛЬ №256

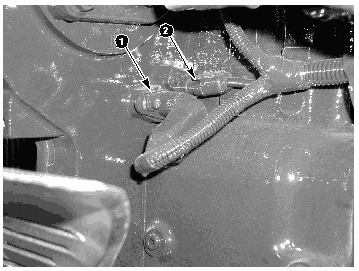

Промежуточное реле
1. СОЕДИНИТЕЛЬ №205 - ПЕРЕДНИЙ ПАССИВНЫЙ ТЕРМИНАТОР
2. ПРОМЕЖУТОЧНОЕ ПУСКОВОЕ РЕЛЕ
3. ЗАЗЕМЛЕНИЕ ПРОВОДКИ ДВИГАТЕЛЯ

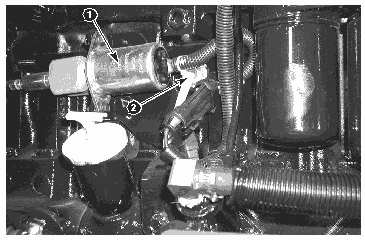

Соленоид насоса-форсунки
1. СОЛЕНОИД НАСОСА-ФОРСУНКИ - СОЕДИНИЕЛЬ №214
2. СОЕДИНИТЕЛЬ №215 - ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (НА ДВИГАТЕЛЯХ БЕЗ ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ)

Датчик скорости ВОМ
1. ДАТЧИК СКОРОСТИ ВОМ
2. C145

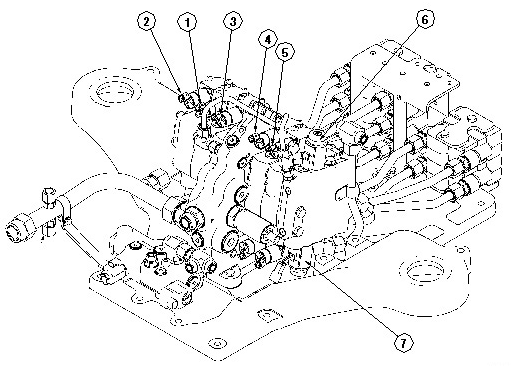

Дистанционные клапана и сцепка
1. СЕКЦИЯ №1, ВЕРХНИЙ СОЕДИНИТЕЛЬ 140, НИЖНИЙ СОЕДИНИТЕЛЬ 340
2. СЕКЦИЯ №2, ВЕРХНИЙ СОЕДИНИТЕЛЬ 141, НИЖНИЙ СОЕДИНИТЕЛЬ 341
3. СЕКЦИЯ №3, ВЕРХНИЙ СОЕДИНИТЕЛЬ 142, НИЖНИЙ СОЕДИНИТЕЛЬ 342
4. СЕКЦИЯ №4, ВЕРХНИЙ СОЕДИНИТЕЛЬ 143, НИЖНИЙ СОЕДИНИТЕЛЬ 343
5. СЕКЦИЯ №5, ВЕРХНИЙ СОЕДИНИТЕЛЬ 144, НИЖНИЙ СОЕДИНИТЕЛЬ 344
6. ОПУСКАНИЕ СЦЕПКИ- СОЕДИНИТЕЛЬ 152
7. ПОДЪЕМ СЦЕПКИ - СОЕДИНИТЕЛЬ 151

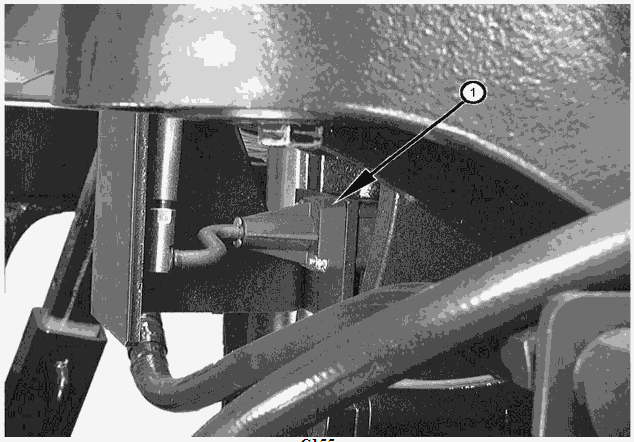

Расположение потенциометра шарнирного вала
1. C155 Соединитель за крышкой

Датчик сопротивления фильтра трансмиссии
1. СОЕДИНИТЕЛЬ №88 - ДАТЧИК СОПРОТИВЛЕНИЯ ФИЛЬТРА ТРАНСМИССИИ

Соленоиды и соединители трансмиссии


1.КЛАПАН ТРАНСМИССИИ С ПЕРЕКЛЮЧЕНИЕМ СКОРОСТЕЙ ПОД НАГРУЗКОЙ VALVE НЕЧЕТНЫЙ/ЧЕТНЫЙ
2. СОЛЕНОИД ЧЕТНЫХ ПЕРЕДАЧ (СОЕДИНИТЕЛЬ №30)
3. СОЛЕНОИД НЕЧЕТНЫХ ПЕРЕДАЧ (СОЕДИНИТЕЛЬ №29)
4. СОЛЕНОИД СЦЕПЛЕНИЯ ХОДОУМЕНЬШИТЕЛЯ (СОЕДИНИЕЛЬ №39)
5. СОЛЕНОИД СТОЯНОЧНОГО ТОРМОЗА (СОЕДИНИТЕЛЬ №49)
6. КЛАПАН МОМ/БЛОИКИРОВКА ДИФФЕРЕНЦИАЛА
7. КЛАПАН РЕГУЛИРОВАНИЯ СКОРОСТЕЙ POWERSHIFT
8. СОЛЕНОИД МЕХАНИЗМА ПРИВОДА ПЕРЕДНИХ КОЛЕС (СОЕДИНИТЕЛЬ №160)
9. СОЛЕНОИД МЕДЛЕННЫХ ПЕРЕДАЧ (СОЕДИНИТЕЛЬ №36)
10. СОЛЕНОИД СРЕДНИХ ПЕРЕДАЧ (СОЕДИНИТЕЛЬ №37)
12. СОЛЕНОИД МОМ SOLENOID (СОЕДИНИТЕЛЬ №159)
13. СОЛЕНОИД ГЛАВНОГО СЦЕПЛЕНИЯ (СОЕДИНИТЕЛЬ №35)
14. КЛАПАН POWERSHIFT РЕГУЛИРОВАНИЯ СКОРОСТИ
15. СОЛЕНОИД СЦЕПЛЕНИЯ C1 (СОЕДИНИТЕЛЬ №31)
16. СОЛЕНОИД СЦЕПЛЕНИЯ C3 (СОЕДИНИТЕЛЬ №32)
17. СОЛЕНОИД СЦЕПЛЕНИЯ C5 (СОЕДИНИТЕЛЬ №33)
18. СОЛЕНОИД СЦЕПЛЕНИЯ ЗАДНЕГО ХОДА (СОЕДИНИТЕЛЬ №34)
19. ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ СИСТЕМЫ (СОЕДИНИТЕЛЬ №44)
20. СОЛЕНОИД БЛОКИРОВКИ ДИФФЕРЕНЦИАЛА (СОЕДИНИТЕЛЬ №158)
