Электросхемы CASE PUMA 165, 180, 195, 210

Контроллер двигателя (питание, датчики)
Компонент   Разъем    Описание
  • A057  X213,X218  Блок управления двигателя
  • B013  X828  Датчик давления наддува
  • B014  X829  Датчик давления масла
  • B015  X830  Датчик давления в магистрали Rail
  • B016  X831  Датчик температуры охлаждающей жидкости
  • B017  X832  Датчик температуры топлива
  • B018  X835  Датчик оборотов распределительного вала
  • B019  X834  Датчик оборотов коленчатого вала
  • K023  X215  Реле подогревателя впускного воздуха
  • K024  X216  Реле подогревателя топлива
  • R001  Подогреватель топлива
  • R002  Подогреватель впускного воздуха
  • Y001  X573  СОЛЕНОИД МОТОРНОГО ТОРМОЗА-ЗАМЕДЛИТЕЛЯ
  • Y011  X833  ТНВД
  • Z008  X811  Вентилятор с вязкостной муфтой


Больше электросхем и полные описания доступны только пользователям

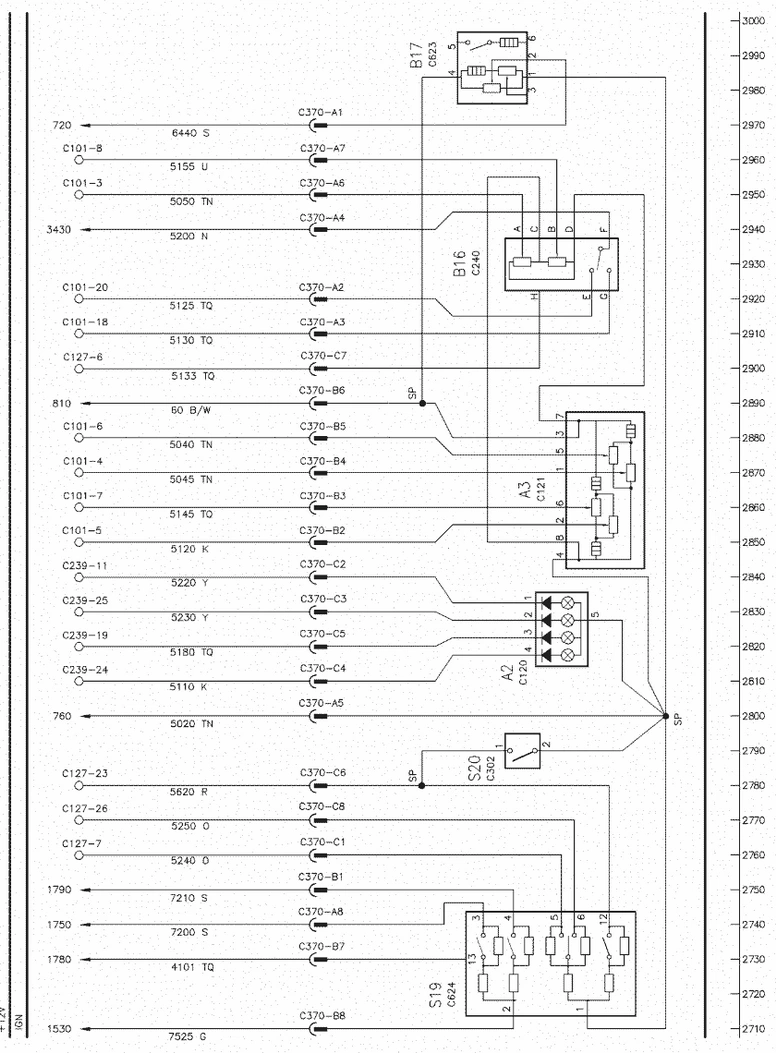

Рычаг управления

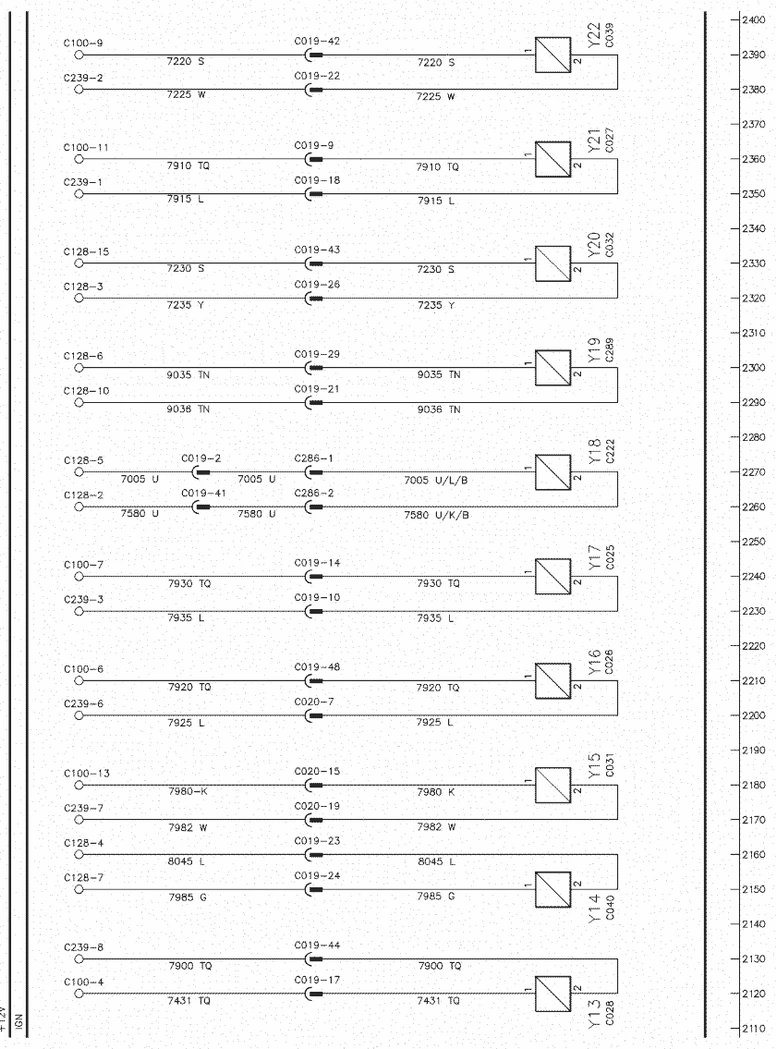

Системы трансмиссии
