Элекросхемы блокировки дифференциала заднего моста MAN TG

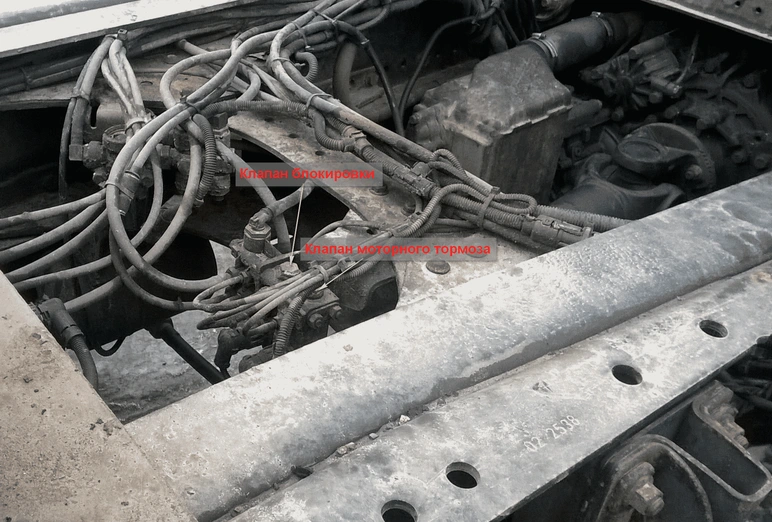

Снимите разъем с клапана блокировки.

Проверьте идет ли на него напряжение при включении переключателя блокировки.
Если напряжение идет - присоедините разъем и должны будут слышны щелчки срабатывания клапана при его включении. Если щелчков нет - снимите клапан и попробуйте физически его разработать (закисание штока клапана).
Если напряжение на клапане отсутствует - смотрим схемы...

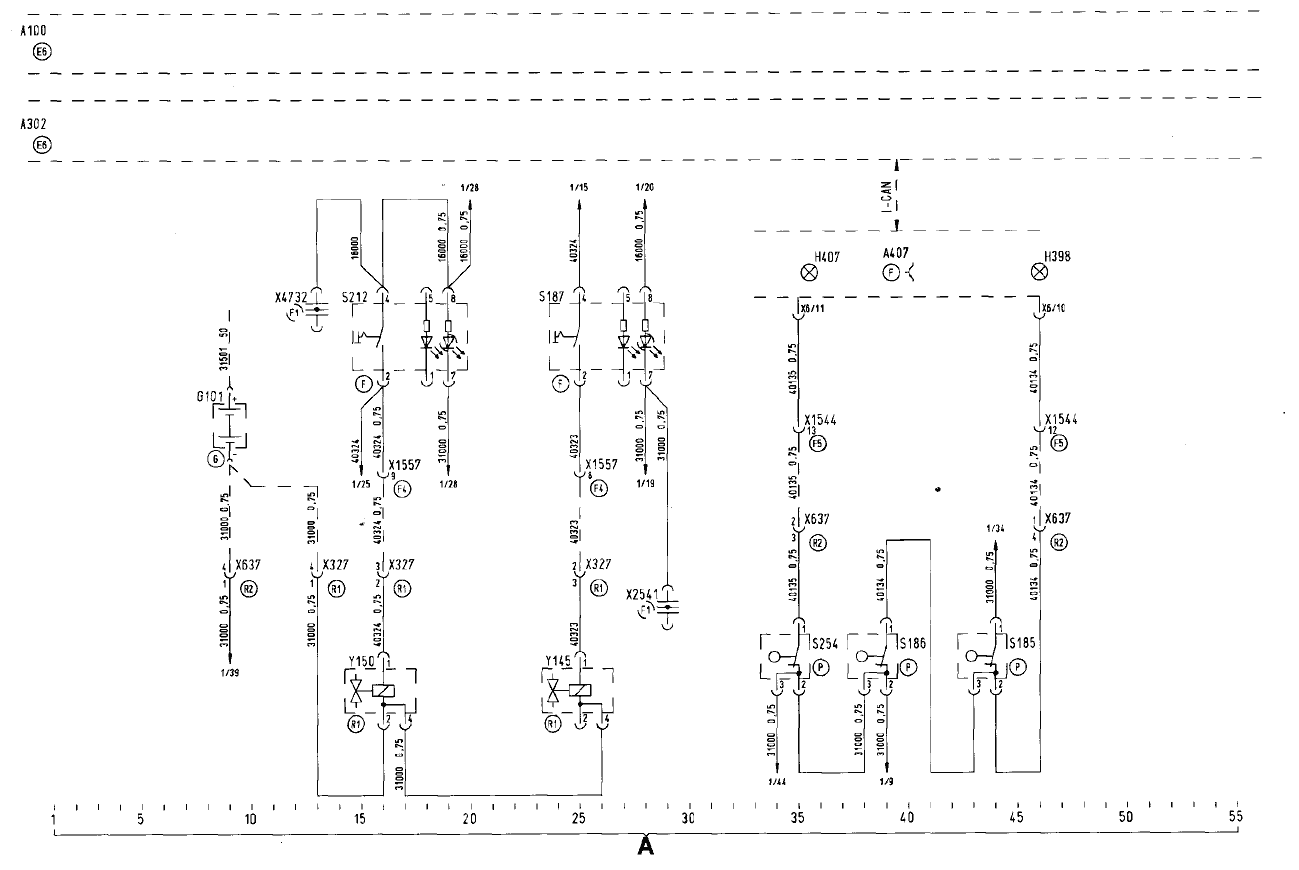

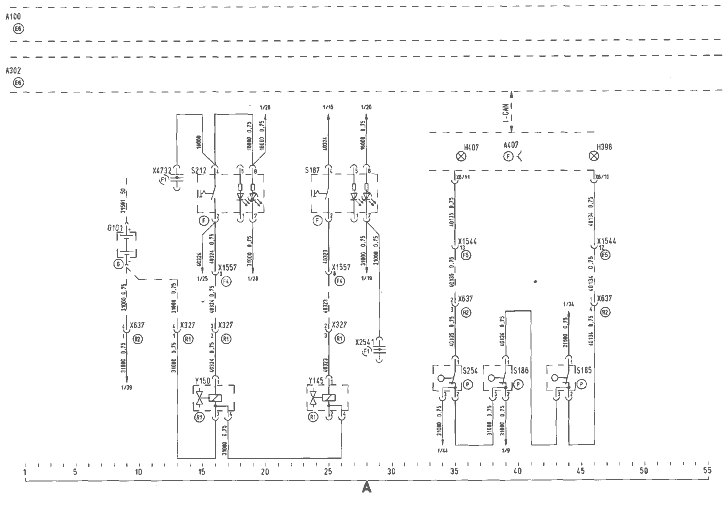

Блокировка межосевого и межколесного дифференциала заднего моста
(при наличии 3 мостов)

А Блокировка межосевого и межколесного дифференциала заднего моста
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • G101 Аккумуляторная батарея 2
  • Н398 Контрольная лампа блокировки межколесного дифференциала заднего моста
  • Н407 Контрольная лампа блокировки межосевого дифференциала заднего моста
  • 5185 Выключатель индикации блокировки межколесного дифференциала заднего моста
  • 5186 Выключатель индикации блокировки межколесного дифференциала 2-го заднего моста
  • 5187 Выключатель блокировки межколесного дифференциала заднего моста
  • S212 Выключатель блокировки межосевого дифференциала
  • S254 Выключатель индикации блокировки межосевого дифференциала заднего моста
  • Х327 Штекерное соединение с электромагнитным клапаном на раме
  • Х637 Штекерное соединение Блокировка дифференциала заднего моста
  • Х1544 Штекерное соединение Рама III
  • Х1557 Штекерное соединение Рама слева
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя
  • Y145 Электромагнитный клапан блокировки межколесного дифференциала заднего моста
  • Y150 Электромагнитный клапан блокировки межосевого дифференциала

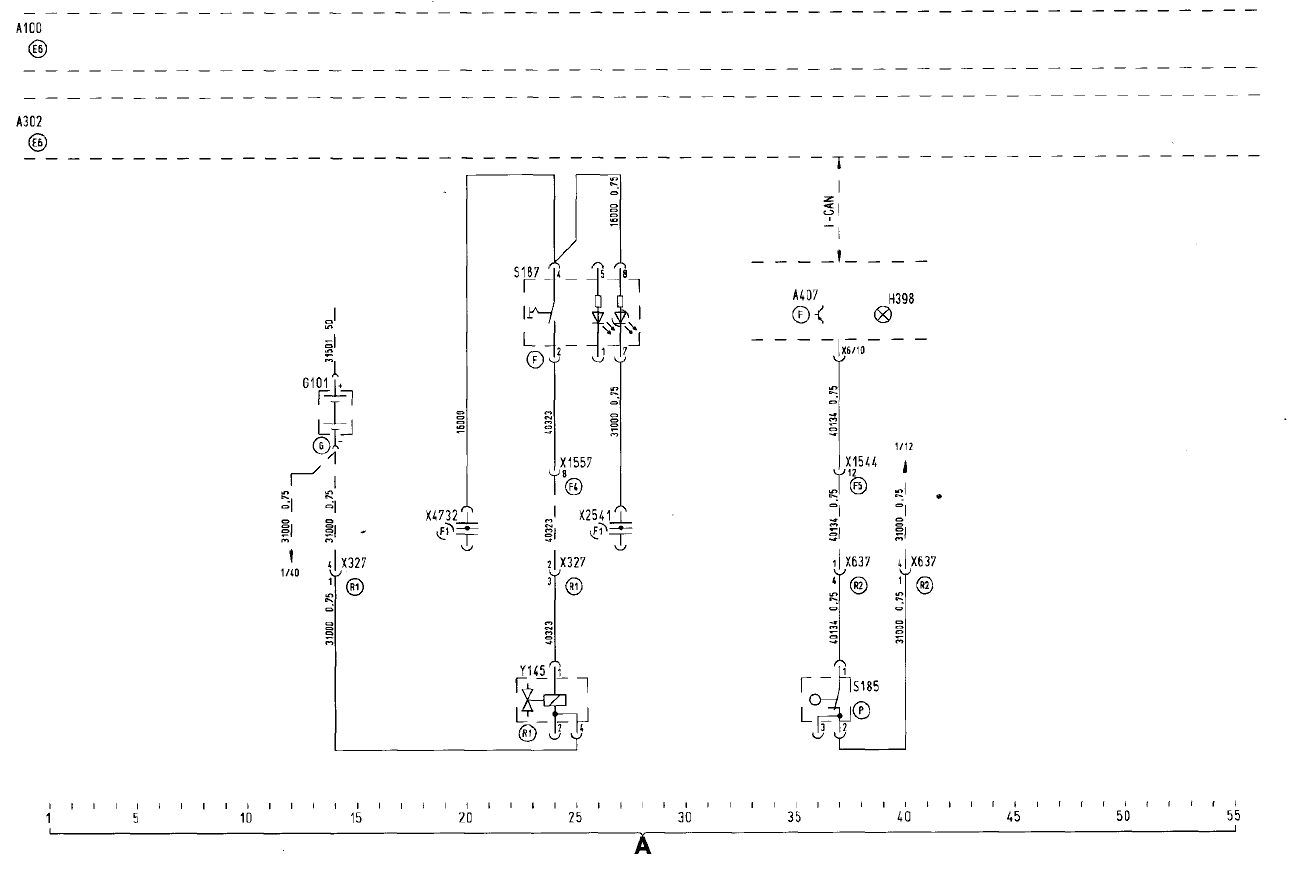

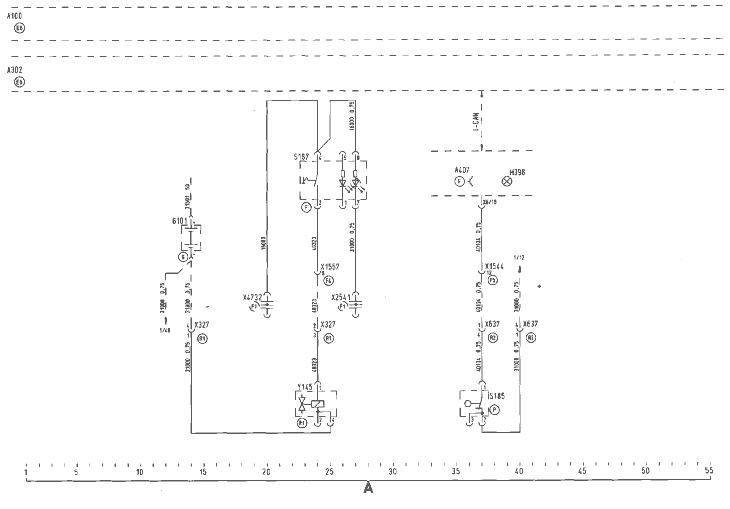

Блокировка межколесного дифференциала заднего моста
(при наличии 2 мостов)

А Блокировка межколесного дифференциала заднего моста
А100 Центральная электрическая сеть
А302 Центральный компьютер 2
А407 Приборная панель
G101 Аккумуляторная батарея 2
Н398 Контрольная лампа блокировки межколесного дифференциала заднего моста
S185 Выключатель индикации блокировки межколесного дифференциала заднего моста
S187 Выключатель блокировки межколесного дифференциала заднего моста
Х327 Штекерное соединение с электромагнитным клапаном на раме
Х637 Штекерное соединение Блокировка дифференциала заднего моста
Х1544 Штекерное соединение Рама III
Х1557 Штекерное соединение Рама слева
Х2541 21-контактный распределитель потенциалов провода 31000
Х4732 Распределитель потенциалов провода 16000 освещения переключателя
Y145 Электромагнитный клапан блокировки межколесного дифференциала заднего моста
