Маркировка проводов и чтение электросхем DAF XF95

включить слайдер электрических схем

Здесь приведены объяснения стандарта маркировки проводов, используемого на грузовиках DAF. В маркировке использованы как цветовые коды, так и цифровые, это позволяет четко определить
назначение каждого провода, не допустить ошибки и неправильного подключения.
Сказанное здесь не относится к специализированным моделям, сделанным на заказ, к таким,
как например, военные машины.

Цифровая и цветовая маркировка
Цифровой код - четырехразрядный, первая цифра относится к главной группе и к цвету.

Главные группы
Источники питания (красный):

Освещение (желтый):

Управление и предупреждающая индикация (синий):

Потребители (черный):

Специализированные модели (цвет по желанию):

Соединение с массой (белый):

Проводка I-CAN (витая пара):

Проводка V-CAN (витая пара):

Примечания
Кодировка «М» с заводским номером на массовом проводе используется по технологическим
требованиям (заводская сборка).
При прямом раздвоении провода цифровое обозначение наносится на каждый провод с добавлением
буквы.

Соединения с массой
Использование электронных систем в автомобиле требует разделения типов соединения с массой на группы. Необходимо различать как минимум два типа соединения с массой:
• подключаемая масса;
• испытательная и сигнальная масса.
Подключаемая масса - обычный тип соединений с массой (в качестве «обратного» провода
электрической цепи). Испытательная и сигнальная масса используется исключительно в электронных системах. Цвет изоляции используемого для обоих типов массы - белый, но испытательная и сигнальная массы имеют еще и цифровую нумерацию (9000-9500).
ВНИМАНИЕ! Никогда не используйте испытательную и сигнальную массу для подключения электрооборудования.
При таком подключении работа электронных компонентов может быть нарушена Если необходимо подключить электронный компонент, массу этих систем необходимо подключать к центральной точке соединения с массой, которая расположена в кабине.
Вывод этой массы расположен в переходном разъеме под лицевой панелью.

Сокращения, используемые в цветовой кодировке

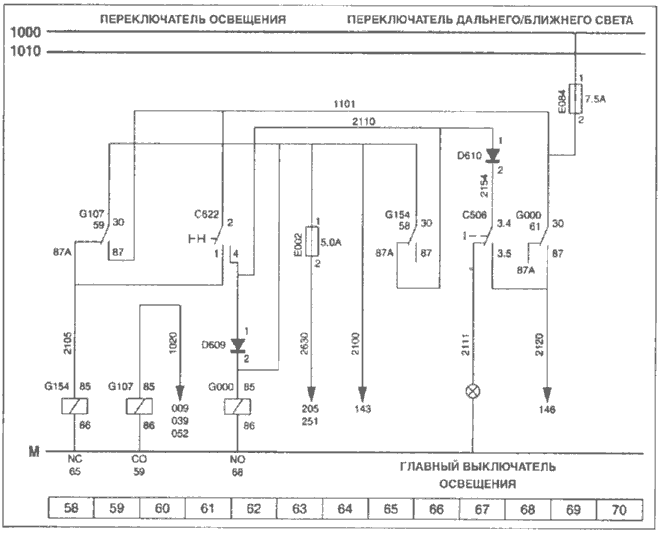

ЧТЕНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ
На приведенных здесь электрических схемах изображение проводки, по возможности, максимально
упрощено. Для отображения электрических соединений используются символы.
• Обозначения «1000» и «1010» на схеме показаны в верхнем левом углу.
1000 - источник питания до выкл. зажигания.
1010 - источник питания после выкл. зажигания.

• Обозначение «М» показано в нижнем левом углу схемы. М = соединение с массой.
• Чтобы упростить способ «прохождения» по цепи, внизу схемы приведена строка с нумерацией.
Эти номера облегчают привязку, поиск цепей и их участков на других схемах.
В обозначениях элементов на схеме за описанием основного кода (ECN) следует соответствующий
номер для поиска. Таким образом, любой компонент можно быстро отыскать в схеме.
• На приведенной для примера схеме над номерами привязки 60, 63, 64 и 68 есть стрелки.
Под стрелкой есть номер. Этот номер относится к номеру привязки на нижней строке, по которому
можно найти нужный провод.
• На приведенной для примера схеме, под проводом, обозначенным буквой «М» (провод массы)
есть два буквосочетания «NC» (относится к реле G154), «СО» (относится к реле G107) и «N0» (относится к реле G000).
Описание:
NC - нормально замкнутые контакты (при срабатывании реле размыкает свои контакты);
СО-переключающиеся контакты (например, поляризованное реле);
N0 - нормально разомкнутые контакты (при срабатывании реле замыкает свои контакты).
Эти группы контактов можно найти на других схемах с помощью строки привязки по буквосочетаниям
«NC», «СО» и «N0». Рядом с обозначением реле приведены цифры, обозначающие нумерацию
выводов обмотки реле.
• Если на схеме вы найдете базовые коды (например, Е002), расшифровку этих базовых кодов можно найти в легенде схемы (раздел «Обозначения на схеме»),
• Если один и тот же провод подключен к нескольким элементам схемы, его цифровое обозначение
не будет повторяться всякий раз. Так, на приведенной для примера схеме провод 1101 имеет соединение с выводом 87 реле G107, а также с выводом 2 концевого выключателя С622.
Провод 2100 (у привязочного номера 64) соединен с выводом 30 реле G154, а также с выводом
85 реле G000, и т.д.
