Описание компонентов ECAS MAN
Блок управления
Место установки TG
Блок управления ECAS2 (1) находится около центральной электрической сети на опоре блока управления (со стороны пассажира).
например A23/A24/489

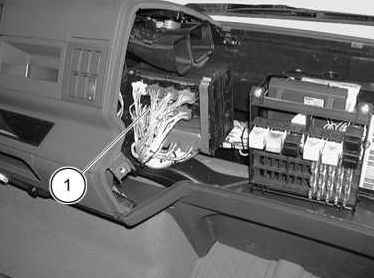

Блок управления (1) находится на главной приборной панели слева внизу (откиньте вниз приборный щиток 1 главной приборной панели).
Блок управления ECAS2
В автобусах A23/A24/489 помимо блока управления ECAS дополнительно установлен второй блок управления ECAS тягача.
Блок управления (1) находится на главной приборной панели справа вверху (откиньте приборный щиток 2 главной приборной панели).
Блок электромагнитных клапанов заднего моста
Место установки TG

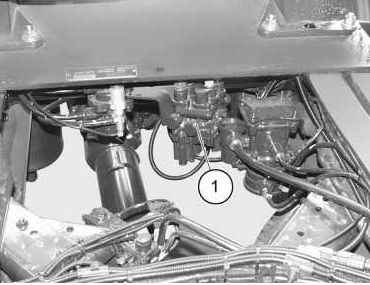

Блок электромагнитных клапанов (1) находится в задней части рамы около заднего моста.
например A23/A24/489
Блок электромагнитных клапанов (1) в автобусах A23/A24/489 имеет электрическое обозначение Y161 и находится в задней части рамы около заднего моста.
Блок электромагнитных клапанов, передний мост/задний мост
Место установки TG
Блок электромагнитных клапанов (1) находится в задней части рамы около заднего моста.
Пульт дистанционного управления
Место установки TG
Пульт дистанционного управления ECAS (1) находится в кабине около сиденья водителя.
Датчик давления
Место установки TG
Датчик давления (1) (24 В) для ECAS2 находится в области
заднего моста.
Примечание. Датчик ALB (5
В) не используется для EBS5.
Датчики перемещения угла поворота переднего и заднего моста
Место установки
TG, передний мост
Датчик перемещения (1) установлен на переднем мосту.
TG, задний мост
Датчик перемещения (1) установлен на лонжероне рамы в
области заднего моста.
