Электросхемы топливной системы Mercedes Benz Atego

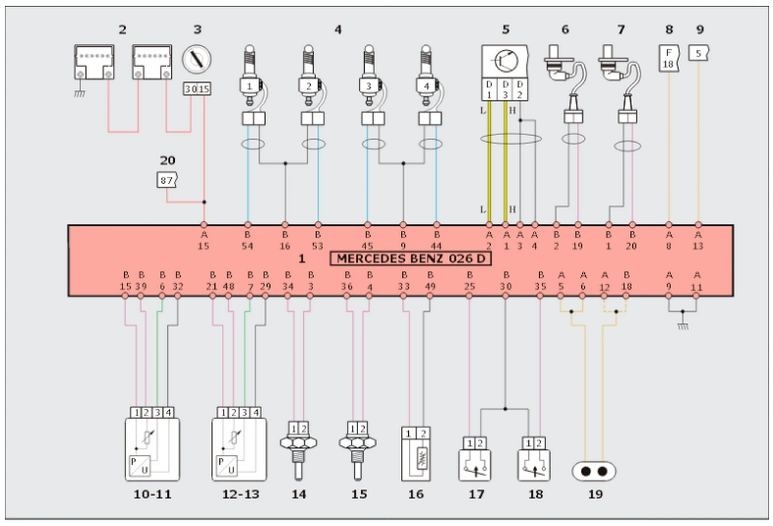

Грузовой автомобиль/OM 904/[--/00>]
Bosch/MR Насос PF (PLD) [03/03>]

  • 001 Электронный блок управления двигателем
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Насосные установки
  • 005 Разъем электронного блока управления термостартера
  • 006 Разъем электронного блока управления FR / FMR
  • 007 Датчик оборотов
  • 008 Датчик фазы
  • 009 Разъем электронного блока управления базовым модулем
  • 010 Диагностический разъем
  • 011 Датчик давления моторного масла
  • 012 Датчик температуры моторного масла
  • 013 Датчик температуры воздуха наддува
  • 014 Датчик давления воздуха наддува
  • 015 Датчик температуры хладагента
  • 016 Датчик температуры топлива
  • 017 Электроклапан охлаждения двигателя, 1 скорость
  • 018 Электроклапан охлаждения двигателя, 2 скорость
  • 019 Датчик уровня моторного масла
  • 020 Выключатель запуска двигателя
  • 021 Переключатель остановки двигателя
  • 022 Подсоединение к стартеру
  • 023 Разъем реле регулировки передача / двигатель

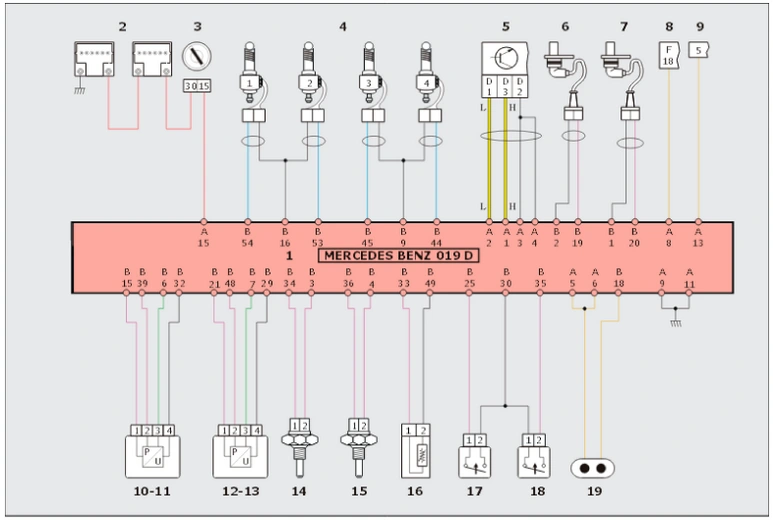

Грузовой автомобиль/OM 904/[--/00>]
Bosch/MR Насос PF (PLD) [>02/99]
Со встроенным датчиком температуры и давления масла

  • 001 Электронный блок управления двигателем
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Насосные установки
  • 005 Разъем электронного блока управления FR / FMR
  • 006 Датчик оборотов
  • 007 Датчик фазы
  • 008 Разъем электронного блока управления базовым модулем
  • 009 Диагностический разъем
  • 010 Датчик давления моторного масла
  • 011 Датчик температуры моторного масла
  • 012 Датчик температуры воздуха наддува
  • 013 Датчик давления воздуха наддува
  • 014 Датчик температуры охлаждающей жидкости
  • 015 Датчик температуры топлива
  • 016 Датчик уровня моторного масла
  • 017 Выключатель запуска двигателя
  • 018 Переключатель остановки двигателя
  • 019 Подсоединение к стартеру

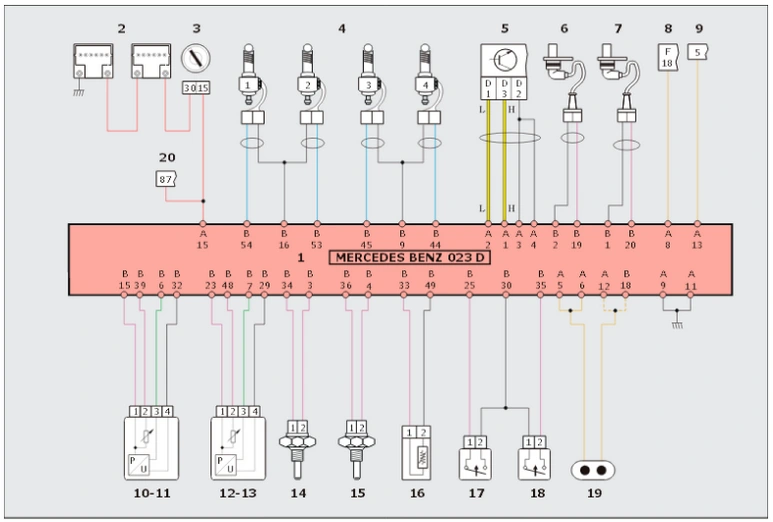

Грузовой автомобиль/OM 904/[--/00>]
Bosch/MR Насос PF (PLD) [03/99>04/01] 4 Цилиндра

  • 001 Электронный блок управления двигателем
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Инжектор-трубопровод-насос ( PLD )
  • 005 Разъем электронного блока управления FR / FMR
  • 006 Датчик оборотов
  • 007 Датчик фазы
  • 008 Разъем электронного блока управления базовым модулем
  • 009 Диагностический разъем
  • 010 Датчик давления моторного масла
  • 011 Датчик температуры воздуха наддува
  • 012 Датчик давления воздуха наддува
  • 013 Датчик температуры хладагента
  • 014 Датчик температуры топлива
  • 015 Датчик уровня моторного масла
  • 016 Выключатель запуска двигателя
  • 017 Переключатель остановки двигателя
  • 018 Подсоединение к стартеру
  • 019 Реле регулировки передача / двигатель

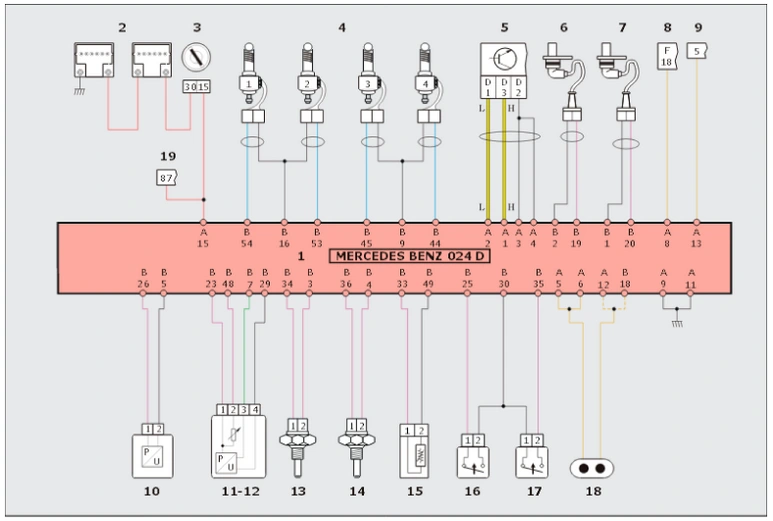

1015/Грузовой автомобиль/OM 904/[--/00>]
Bosch/MR Насос PF (PLD) [03/99>04/01]
4 цилиндра - Со встроенным датчиком температуры и давления

  • 001 Электронный блок управления двигателем
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Инжектор-трубопровод-насос ( PLD )
  • 005 Разъем электронного блока управления FR / FMR
  • 006 Датчик оборотов
  • 007 Датчик фазы
  • 008 Разъем электронного блока управления базовым модулем
  • 009 Диагностический разъем
  • 010 Датчик давления моторного масла
  • 011 Датчик температуры моторного масла
  • 012 Датчик температуры воздуха наддува
  • 013 Датчик давления воздуха наддува
  • 014 Датчик температуры хладагента
  • 015 Датчик температуры топлива
  • 016 Датчик уровня моторного масла
  • 017 Выключатель запуска двигателя
  • 018 Переключатель остановки двигателя
  • 019 Подсоединение к стартеру
  • 020 Реле регулировки передача / двигатель

Грузовой автомобиль/OM 904/[--/00>]
Bosch/MR Насос PF (PLD) [05/01>02/03]

  • 001 Электронный блок управления двигателем
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Насосные установки
  • 005 Разъем электронного блока управления FR / FMR
  • 006 Датчик оборотов
  • 007 Датчик фазы
  • 008 Разъем электронного блока управления базовым модулем
  • 009 Диагностический разъем
  • 010 Датчик давления моторного масла
  • 011 Датчик температуры моторного масла
  • 012 Датчик температуры воздуха наддува
  • 013 Датчик давления воздуха наддува
  • 014 Датчик температуры охлаждающей жидкости
  • 015 Датчик температуры топлива
  • 016 Датчик уровня моторного масла
  • 017 Выключатель запуска двигателя
  • 018 Переключатель остановки двигателя
  • 019 Подсоединение к стартеру
  • 020 Разъем реле регулировки передача / двигатель

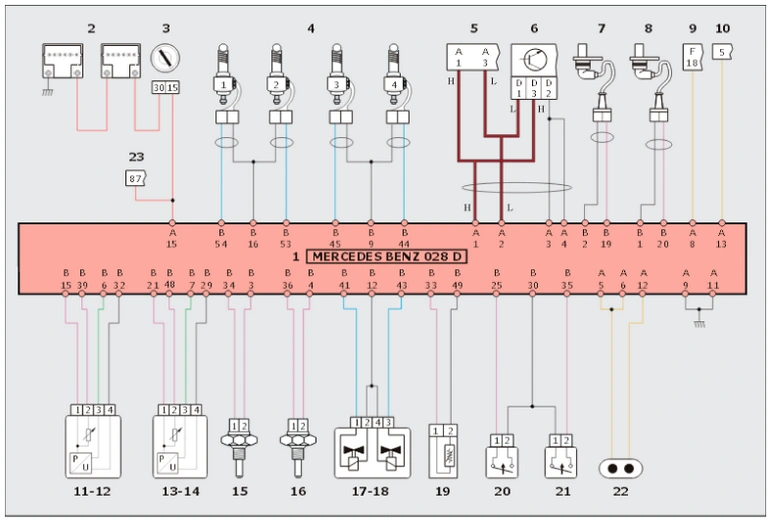

Грузовой автомобиль/OM 904/[--/00>]
Bosch/MR Насос PF (PLD) [03/03>]

  • 001 Электронный блок управления двигателем
  • 002 Стартерная батарея
  • 003 Включатель зажигания
  • 004 Насосные установки
  • 005 Разъем электронного блока управления термостартера
  • 006 Разъем электронного блока управления FR / FMR
  • 007 Датчик оборотов
  • 008 Датчик фазы
  • 009 Разъем электронного блока управления базовым модулем
  • 010 Диагностический разъем
  • 011 Датчик давления моторного масла
  • 012 Датчик температуры моторного масла
  • 013 Датчик температуры воздуха наддува
  • 014 Датчик давления воздуха наддува
  • 015 Датчик температуры хладагента
  • 016 Датчик температуры топлива
  • 017 Электроклапан охлаждения двигателя, 1 скорость
  • 018 Электроклапан охлаждения двигателя, 2 скорость
  • 019 Датчик уровня моторного масла
  • 020 Выключатель запуска двигателя
  • 021 Переключатель остановки двигателя
  • 022 Подсоединение к стартеру
  • 023 Разъем реле регулировки передача / двигатель


Конфигурация ECU Pin
  • A=16 Pin ( X1 )
  • B=55 контактов ( X2 или N3 )
