Расположение компонентов Mitsubish Canter (Fuso 4M5 EURO 3)

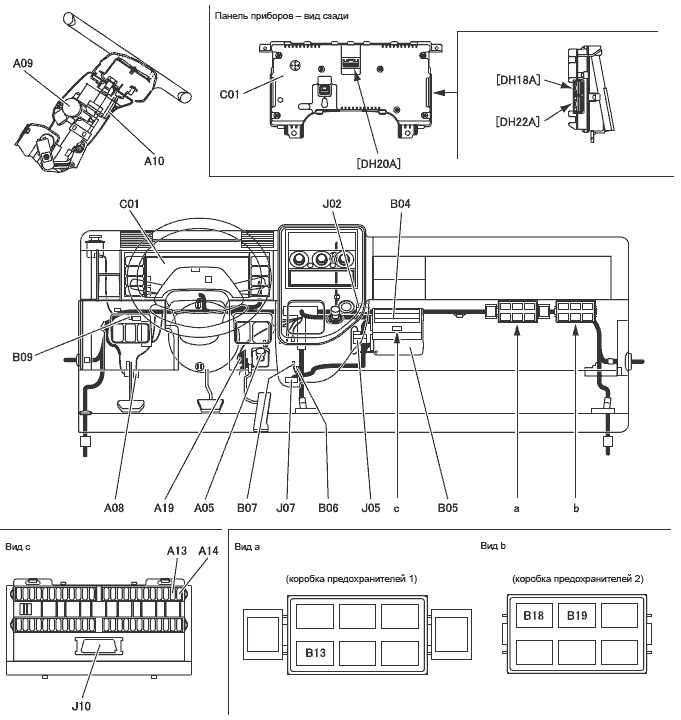

  • A 05 потенциометр регулирования скорости холостого хода
  • A 08 выключатель сцепления
  • A 09 выключатель стартера
  • A 10 выключатель комбинации
  • A 13 подключение диагностирования
  • A 14 подключение очистки памяти
  • A 19 датчик позиции педали акселератора
  • C 01 панель приборов
  • J 02 разъем соединения
  • J 10 разъем устройства Multi –Use tester
  • B 04 коробка предохранителей
  • B 05 ECU двигателя
  • B 06 диод
  • B 07 резистор CAN
  • B 09 резистор регулирования числа впрыскиваний топлива
  • B 13 предохранительное реле
  • B 18 реле прекращения выброса ABS
  • B 19 реле привода накаливания
ABS : антиблокировочная тормозная система
ECU : устройство электроуправления
CAN : сеть зоны контроллера
Отображается магнитной лентой разъема [ ]

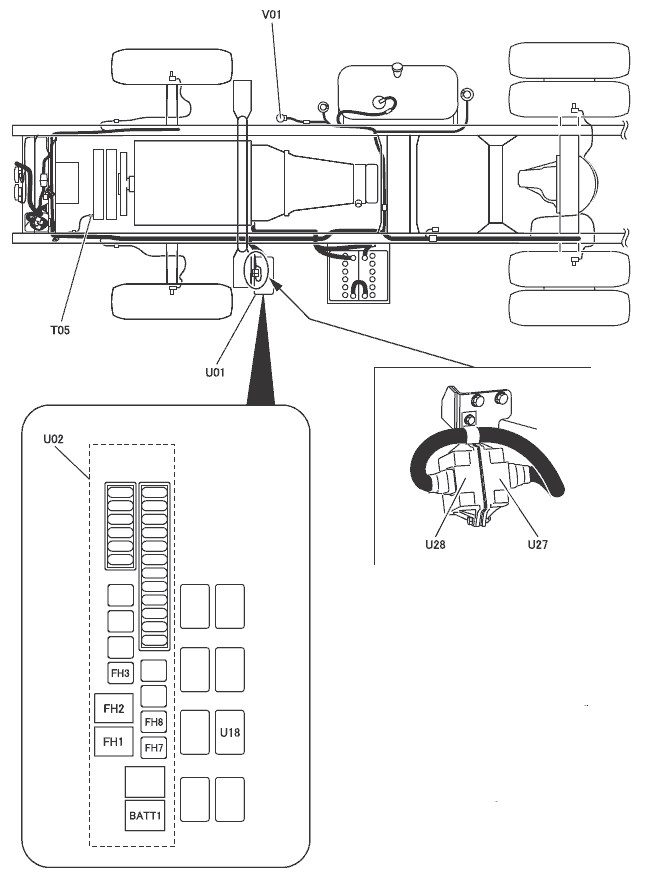

  • T 05 датчик температуры впускаемого воздуха
  • U 01 коробка высоковольтных предохранителей
  • U 02 высоковольтный предохранитель, предохранитель
  • U 18 реле EDU
  • U 27 EGR EDU
  • U 28 EDU дроссельной задвижки
  • V 01 3-ех ступенчатый магнитный клапан затвора выброса
EGR : exhaust gas recirculation – рециркуляция газа выхлопа
EDU : electronic drive unit – устройство электропривода

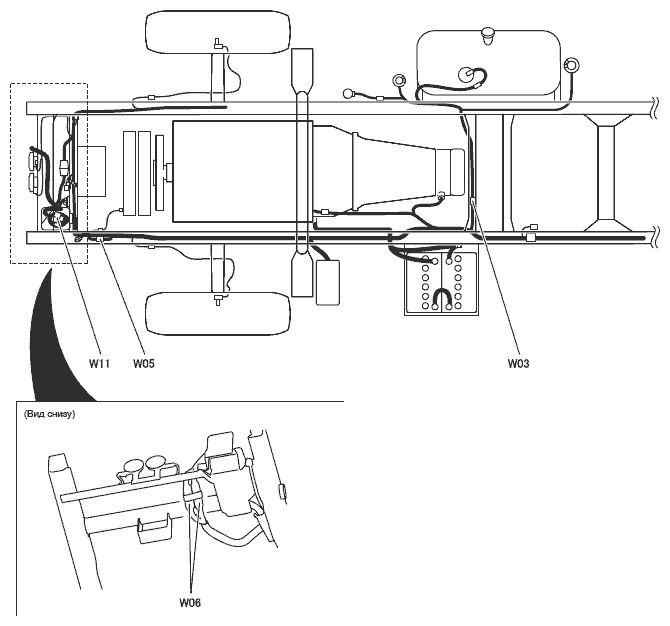

  • W 03 соединение кабеля шасси и субкабеля шасси
  • W 05 соединение кабеля шасси и кабеля двигателя
  • W 06 соединение кабеля кабины и кабеля двигателя
  • W 11 соединение кабеля кабины и кабеля шасси (в коробке разъема)


  • R 02 датчик температуры воды
  • R 03 датчик повышения давления
  • R 10 датчик распознавания цилиндра
  • R 11 форсунка
  • R 12 MPROP (клапан контроля давления)
  • R 13 впускная задвижка
  • R 14 клапан EGR
  • R 15 датчик давления common rail
  • R 18 датчик температуры топлива
EGR : рециркуляция выхлопа газа


  • S 02 выключатель нейтральной позиции коробки передач
  • S 03 выключатель ограничения давления
  • S 04 датчик скорости двигателя
  • S 05 датчик скорости транспортного средства


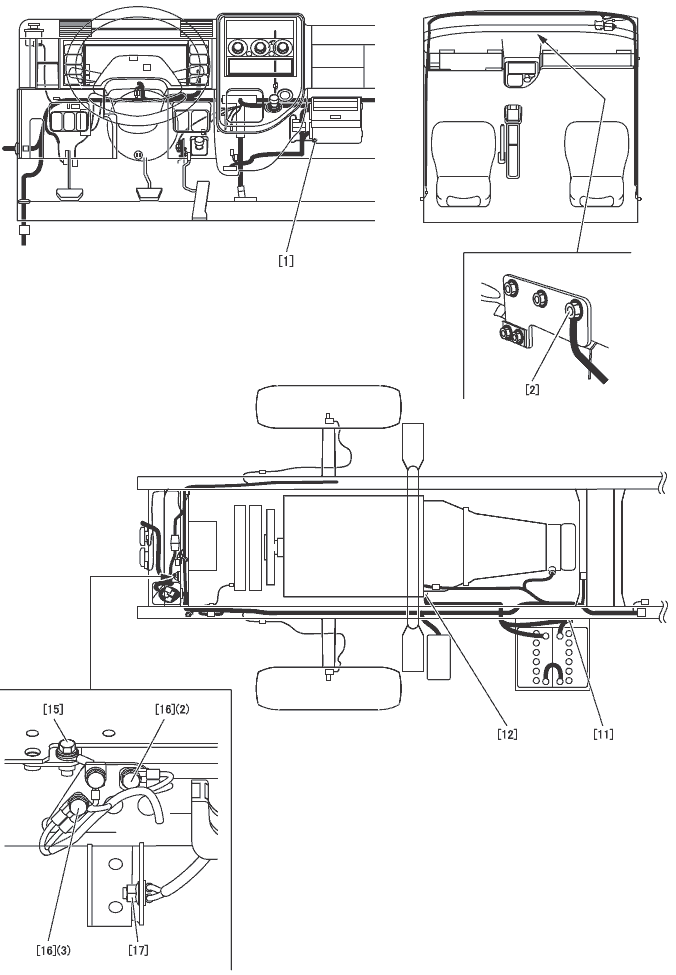

1 - 17 Масса
