Топология CAN шина DAF CF75IV, CF85IV, XF105



Распределительный блок CAN (G535)
Распределительный блок CAN представляет собой соединение CAN для электронных систем,
подключенных к сети V-CAN-2.

Системы, подключенные к V-CAN-2:
  • DMCI
  • EBS-2
  • EST-52
  • ACC
  • ECAS-4
  • BBM
  • Тахометр
  • VIC

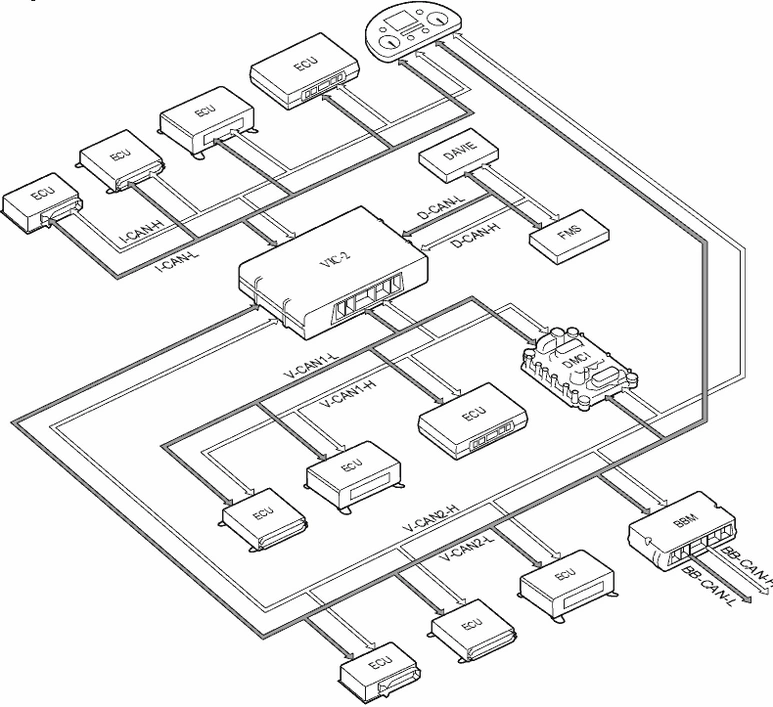

Передача данных по сети CAN автомобиля

В целях облегчения передачи данных по сети CAN в автомобиле установлено несколько отдельных сетей CAN, а именно:
  • V-CAN 1 (CAN 1 автомобиля)
  • V-CAN 2 (CAN 2 автомобиля)
  • I-CAN (CAN информации)
  • D-CAN (CAN диагностики)
По сетям V-CAN 1 и V-CAN 2 осуществляется обмен сообщениями между различными системами автомобиля.
VIC-2 служит "шлюзом" (коммуникационный порт) в первую очередь между V-CAN 1 и V-CAN 2.
I-CAN осуществляет передачу сообщений, специально предназначенных для:
  • функций предупреждений и индикации на щитке приборов
  • различных систем автомобиля
D-CAN осуществляет передачу сообщений между диагностическим оборудованием (диагностический сканер и устройство чтения OBD) и различными системами автомобиля.
Кроме того, все сообщения FMS передаются по D-CAN.
Дополнительно может быть установлена сеть BB-CAN (сеть CAN модуля Body Builder).
BB-CAN осуществляет передачу сообщений между различными системами автомобиля и дополнительным системами кузова.

Топология CAN
CF75IV, CF85IV, XF105, ≤ 200732

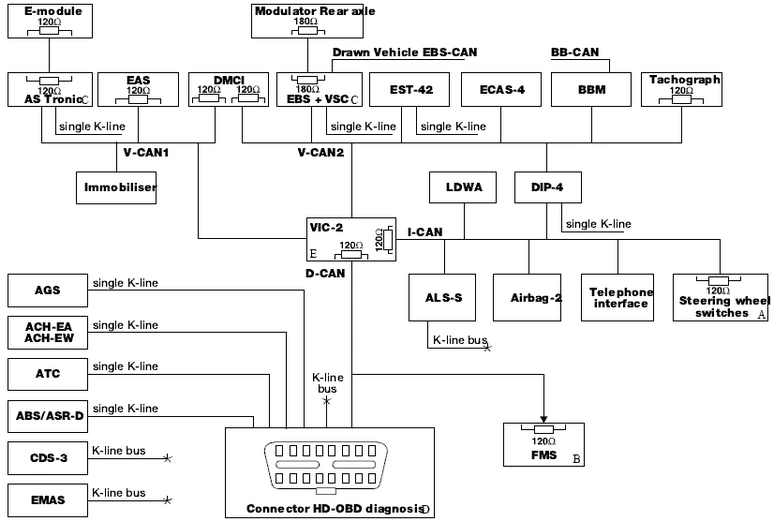

Блок-схема E503235 относится к:
CF75 IV/CF85 IV, неделя спецификации не позднее 32 недели 2007 г.
XF105, неделя спецификации не позднее 32 недели 2007 г.:

A: В зависимости от конфигурации автомобиля оконечные резисторы в переключателях на рулевом колесе могут находиться:
1. в переключателях на рулевом колесе (если имеются переключатели на рулевом колесе) или
2. в рулевом колесе (если установлена подушка безопасности, а переключатели на рулевом колесе отсутствуют), или
3. в разъеме B462 (если не установлены ни подушка безопасности, ни переключатели на рулевом колесе)
B: В зависимости от конфигурации автомобиля оконечный резистор FMS может находиться:
1. в жгуте проводов FMS (разъем) или
2. в блоке FMS
C: В EBS и AS Tronic для передачи данных между компонентами внутри этих систем используется отдельная сеть CAN.
D: На изображении показано на основании диагностики, к какой сети CAN подключена каждая система, также показано расположение оконечных резисторов и их значения.
Именно по этой причине также имеются системы, не подключенные к сети CAN;
диагностика этих систем осуществляется по линии К. Однако диагностика некоторых подключенных к сети CAN систем также осуществляется по отдельной линии К.
E: VIC-2 служит "шлюзом" (коммуникационным портом) между сетями CAN.

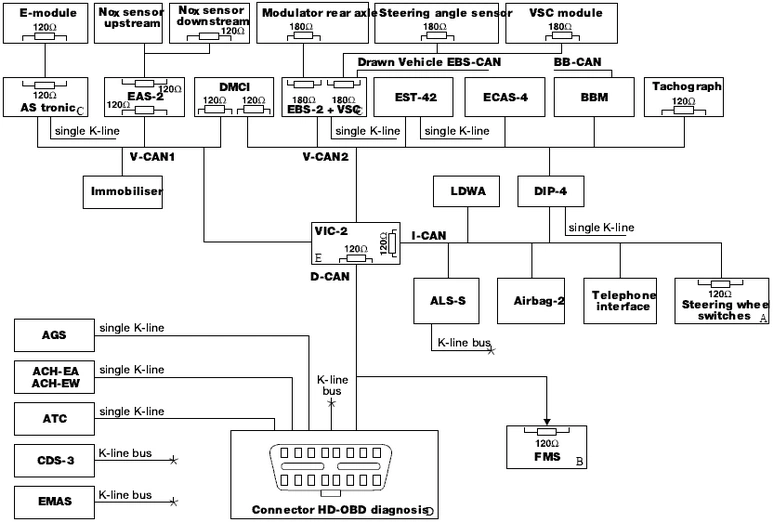

CF75IV, CF85IV, XF105, ≥ 200733, ≤ 200924
Блок-схема E503409 относится к:
CF75 IV/CF85 IV, неделя спецификации не ранее 33 недели 2007 г. и не позднее 24 недели 2009 г.
XF105, неделя спецификации не ранее 33 недели 2007 г. и не позднее 24 недели 2009 г.

A: В зависимости от конфигурации автомобиля оконечные резисторы в переключателях на рулевом колесе могут находиться:
1. в переключателях на рулевом колесе (если имеются переключатели на рулевом колесе) или
2. в рулевом колесе (если установлена подушка безопасности, а переключатели на рулевом колесе отсутствуют), или
3. в разъеме B462 (если не установлены ни подушка безопасности, ни переключатели на рулевом колесе)
B: В зависимости от конфигурации автомобиля оконечный резистор FMS может находиться:
1. в жгуте проводов FMS (разъем) или
2. в блоке FMS
C: В EBS, EAS-2 и AS Tronic для передачи данных между компонентами внутри этих систем используется отдельная сеть CAN.
D: На изображении показано на основании диагностики, к какой сети CAN подключена каждая система, также показано расположение оконечных резисторов и их значения.
Именно по этой причине также имеются системы, не подключенные к сети CAN;
диагностика этих систем осуществляется по линии К. Однако диагностика некоторых подключенных к сети CAN систем также осуществляется по отдельной линии К.
E: VIC-2 служит "шлюзом" (коммуникационным портом) между сетями CAN.

CF75IV, CF85IV, XF105, ≥ 200925, ≤ 200940
Блок-схема E503586 относится к:
CF75 IV/CF85 IV, неделя спецификации не ранее 25 недели 2009 г. и не позднее 40 недели 2009 г.
XF105, неделя спецификации не ранее 25 недели 2009 г. и не позднее 40 недели 2009 г.

A: В зависимости от конфигурации автомобиля оконечные резисторы в переключателях на рулевом колесе могут находиться:
1. в переключателях на рулевом колесе (если имеются переключатели на рулевом колесе) или
2. в рулевом колесе (если установлена подушка безопасности, а переключатели на рулевом колесе отсутствуют), или
3. в разъеме B462 (если не установлены ни подушка безопасности, ни переключатели на рулевом колесе)
B: В зависимости от конфигурации автомобиля оконечный резистор FMS может находиться:
1. в жгуте проводов FMS (разъем) или
2. в блоке FMS
C: В EBS, EAS-2 и AS Tronic для передачи данных между компонентами внутри этих систем используется отдельная сеть CAN.
D: На изображении показано на основании диагностики, к какой сети CAN подключена каждая система, также показано расположение оконечных резисторов и их значения.
Именно по этой причине также имеются системы, не подключенные к сети CAN; диагностика этих
систем осуществляется по линии К. Однако диагностика некоторых подключенных к сети CAN систем также осуществляется по отдельной линии К.
E: VIC-3 служит "шлюзом" (коммуникационным портом) между сетями CAN.

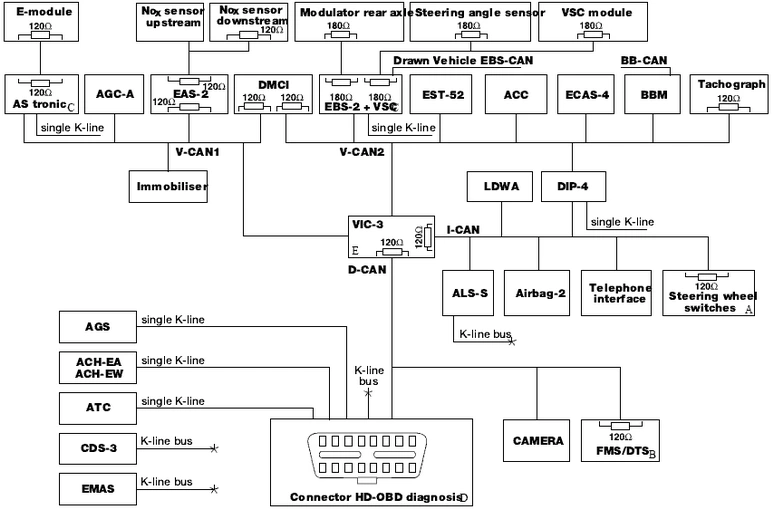

CF75IV, CF85IV, XF105, ≥ 200941

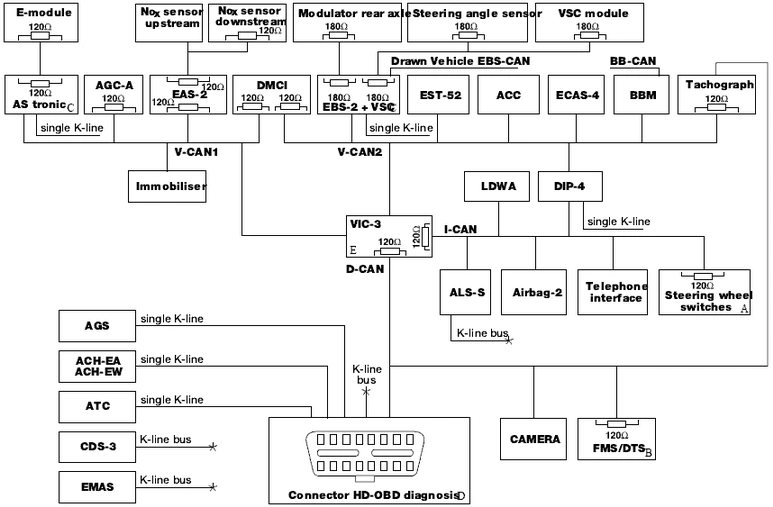

Блок-схема E503654 относится к:
CF75 IV/CF85 IV, неделя спецификации не ранее 41 недели 2009 г.
XF105, неделя спецификации не ранее 41 недели 2009 г.

A: В зависимости от конфигурации автомобиля оконечные резисторы в переключателях на рулевом колесе могут находиться:
1. в переключателях на рулевом колесе (если имеются переключатели на рулевом колесе) или
2. в рулевом колесе (если установлена подушка безопасности, а переключатели на рулевом колесе отсутствуют), или
3. в разъеме B462 (если не установлены ни подушка безопасности, ни переключатели на рулевом колесе)
B: В зависимости от конфигурации автомобиля оконечный резистор FMS может находиться:
1. в жгуте проводов FMS (разъем) или
2. в блоке FMS
C: В EBS, EAS-2 и AS Tronic для передачи данных между компонентами внутри этих систем используется отдельная сеть CAN.
D: На изображении показано на основании диагностики, к какой сети CAN подключена каждая система, также показано расположение оконечных резисторов и их значения.
Именно по этой причине также имеются системы, не подключенные к сети CAN; диагностика этих
систем осуществляется по линии К. Однако диагностика некоторых подключенных к сети CAN систем также осуществляется по отдельной линии К.
E: VIC-3 служит "шлюзом" (коммуникационным портом) между сетями CAN.

Распределительный блок CAN (G535)

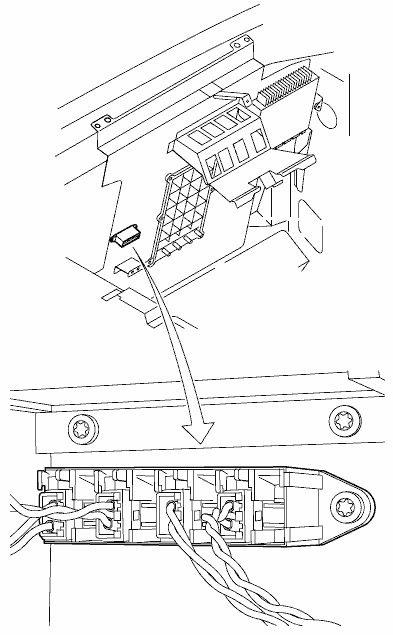

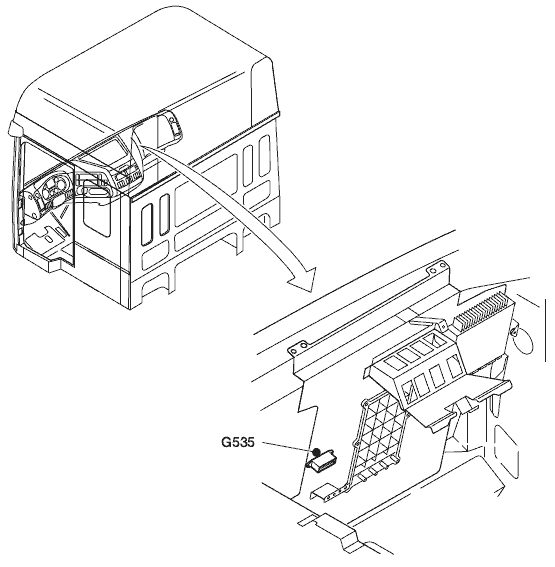

Расположение распределительного блока CAN


Согласующие резисторы CAN

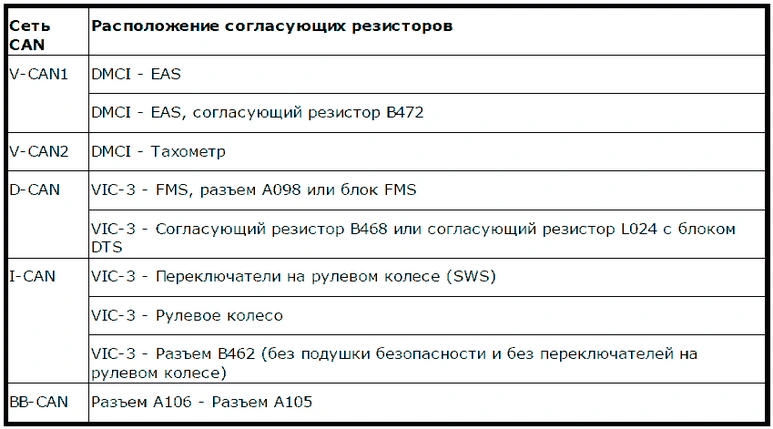

Обзор согласующих резисторов различных подключений сети CAN

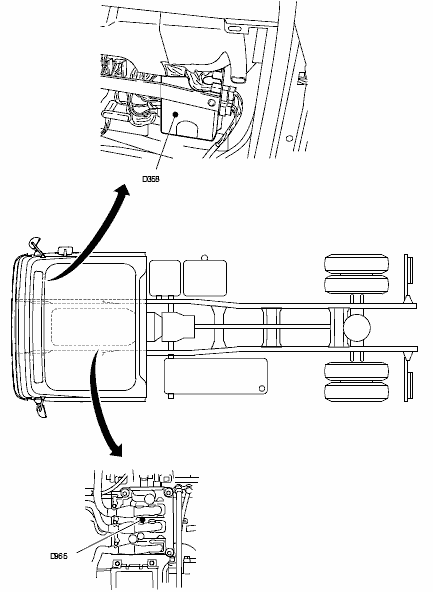

Согласующие резисторы V-CAN1


Согласующие резисторы V-CAN2

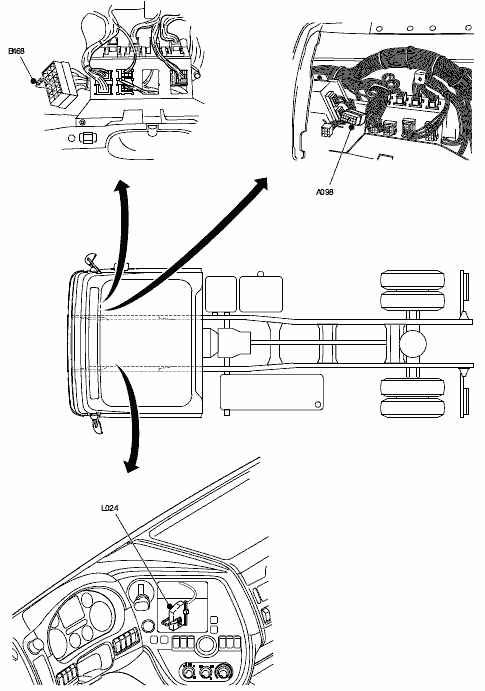

Согласующие резисторы D-CAN

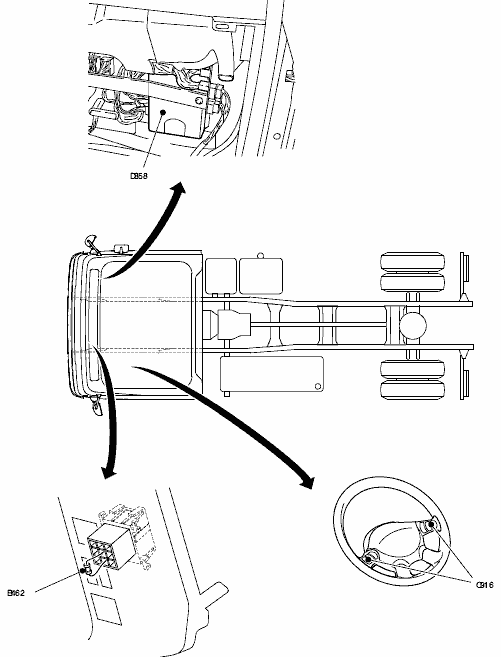

Согласующие резисторы I-CAN


Согласующие резисторы BB-CAN
