Коды неисправностей
LF45IV, LF55IV, CF65IV, CF75 IV, CF85 IV, XF95, XF105

Если электронный блок управления обнаруживает ошибку в какой-либо электронной системе автомобиля, информация о данной ошибке обычно сохраняется в памяти электронного блока в виде кода неисправности. Вместе с тем, для большинства неисправностей различных систем генерируется
предупреждающее сообщение, информирующее водителя о возникновении неисправности.
Для считывания кодов неисправностей из памяти электронного блока управления автомобиля используется специальное диагностическое оборудование.
Коммуникационные и диагностические сети различных грузовых автомобилей используют стандарт SAE J1939 (США) / ISO 11898 (Европа), согласно которому в качестве канального уровня используется CAN шина стандарта CAN2.0b и только расширенные индентификаторы (29 бит).
Сопоставление данных происходит в основном модуле обработки данных VIC-3. Функции VIC-3 заключаются в преобразовании данных, полученных от систем автомобиля, переключателей, датчиков и т. д., в протоколы для различных систем автомобиля и в дальнейшей передаче этих данных в закодированном виде. В частности, подобным образом осуществляется весь обмен информацией с приборной панелью. Сообщения вместе с протоколами размещаются в сети CAN (шине данных CAN) по порядку важности. В автомобилях DAF используются несколько сетей CAN, а именно V-CAN 1 и 2 (CAN автомобиля), I-CAN (приборная CAN), D-CAN (CAN диагностики) и ВВ-CAN (Body Builder CAN). Блок VIC подключается к системе автомобиля через V-CAN, а электронная приборная панель (DIP-4) через I-CAN.
Шина данных CAN действует по принципу сети распространения различных электронных сигналов. Сообщения передаются в виде импульсных цифровых сигналов. Такие сигналы могут передаваться, приниматься и обрабатываться всеми подключенными к сети системами. Каждая система получает требуемую информацию из сети. Таким образом, сигнал, созданный одной системой, также может использоваться другими системами.
Кроме того, каждая сеть состоит из двух линий: CAN-H (высокая) и CAN-L (низкая). Провода каждой из линий скручены (без экранирования), во избежание магнитных наводок друг от друга и извне. Проводка сети CAN узнаваема по витым парам проводов и по цвету; см. соответствующую главу по электросистемам автомобиля в печатном руководстве.
Руководство по эксплуатации диагностического оборудования поставляется его производителем в комплекте с самим оборудованием, поэтому ниже будут приведены лишь пояснения по возможным кодам неисправностей, соответствующих им внешних признаков, а также возможным причинам
возникновения.

Пользовательские параметры
Некоторые параметры электронных систем могут быть заданы пользователем. Данные параметры позволяют адаптировать функции управления системы под конкретные пожелания пользователя и/или его потребности в определенных пределах. Пользовательские параметры хранятся в памяти электронного блока управления. Изменение параметров пользователя осуществляется посредством оборудования, используемого для диагностики электронных систем автомобиля, при этом программирование системы возможно лишь в том случае, если вошедший в систему пользователь был зарегистрирован как «Master Technician» (старший техник).
Примечание
Ошибочные настройки пользовательских параметров могут повлиять на функции управления до такой
степени, что они могут выполняться ошибочно или не выполняться вообще.
После изменения параметров пользователя они должны быть сохранены в электронном блоке
управления при помощи специальной функциидоступной в меню диагностического оборудования.
Все пользовательские параметры в системе имеют свое наименование и код. Приведенные ниже параметры пользователя включают в себя только коды. Наличие пользовательских параметров в системе зависит от установленного на блок управления программного обеспечения, которое в свою
очередь зависит от кофигурации конкретно взятого автомобиля.
Стандартные значения, параметры и установочные диапазоны могут варьироваться в зависимости от варианта используемого диагностического оборудования и системы, поэтому они не приводятся в описании пользовательских параметров ниже.

ZF INTARDER EST 52
ABS-E2
ACC
ПОДУШКИ БЕЗОПАСНОСТИ
ПОДУШКА БЕЗОПАСНОСТИ-2
AIRTOP 2000 (ACH-W2)
AIRTOP 2000 ST (ACH-W3)
AS TRONIC LITE
ATC
BODY BUILDER MODULE (BBM)
DTS
EAS
EAS-2
ECAS-4
VIC-3
VIC-3 LITE
VIC-2
VIC-2 LITE
RAS-EC
MTCO
LDWA

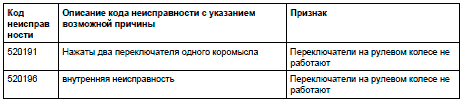

При обнаружении неисправности системы электронным блоком, эта неисправность обычно записывается в памяти электронного блок в виде кода неисправности. При обнаружении большинства неисправностей системы появляется предупреждение. Возможны два типа неисправностей: предположительные/активные неисправности и запомненные/
неактивные неисправности.

Предположительные/активные неисправности
Предположительные/активные неисправности - это активные в данный момент неисправности грузовика.

Запомненные/неактивные неисправности
Запомненные/неактивные неисправности - это неисправности грузовика, которые перестали быть активными.
Список сокращений
Сокращение
Расшифровка
Перевод/описание

ABS/ASR-D
Anti-lock Blocking System/Anti Slip Control – version D
Антиблокировочная тормозная система/ Противобуксовочная система, версия D

ABS/ASR-E
Anti Blocking System/Anti Slip Control – version Е
Антиблокировочная тормозная система/ Противобуксовочная система, версия Е

ACH-E
Additional Cab Heater – Eberspacher
Дополнительный обогреватель кабины - Eberspacher

ACH-W
Additional cab heater – Webasto
Дополнительный обогреватель кабины - Webasto

AGC-A
Automatic Gearbox Control – Allison
Управление автоматической коробкой передач Allison

AGS
Automatic Greasing System
Автоматическая система смазки

AIRCO
Air conditioning
Кондиционер

ALS-S
Alarm system, Scorpion
Охранная сигнализация, Scorpion

ASR
Anti Slip Control
Противобуксовочная система

CAN
Controller Area Network
Бортовой контроллер связи

CDB
Central Distribution Board
Печатная плата в центральной коробке

CCU
CAN Connection Unit
Соединительный блок CAN

CDM
CAN Data Manager
Диспетчер данных CAN

CDS
Central door locking
Центральный замок дверей

С.О.
Change Over
Переключающий контакт

CXB
CAN extension box
Расширительный модуль CAN

DAVIE XD
DAF Vehicle Investigation Equipment – version XD
Диагностический автомобильный прибор DAF – версия XD

DEB
DAF Engine Brake
Тормоз двигателя DAF

DIP-4
DAF Instrument Pack – version 4
Приборный щиток DAF – версия 4

DVB
Through-connection
Проходное соединение

EBS
Electronic Brake System
Электронная тормозная система

ECAS-2
Electronically Controlled Air Suspension system – version 2
Система пневмоподвески с электронным управлением – версия 2

ECAS-3
Electronically Controlled Air Suspension system – version 3
Система пневмоподвески с электронным управлением – версия 3

ECS-DC3
Engine Control system – DAF/Cummins
Система управления двигателем DAF/Cummins

EMAS
Electronically Controlled multi axle steering
Электронная система рулевого управления поворотами колес нескольких осей

EVS
Electronic Vehicle Steering System
Электронная система рулевого управления

FMS
Fleet Management System
Система управления подвижным составом

MCS
Menu Control Switch
Переключатель управления меню

N.C.
Normally Closed
Нормально замкнутый контакт

N.O.
Normally Open
Нормально разомкнутый контакт

NMV
Engine specific power take off
Система отбора мощности от двигателя

PTO
Power Take Off
Механизм отбора мощности

RAS-EC
Rear Axle Steering – Electronically Controlled
Электронная система управления поворотом колес поддерживающего заднего моста

MTCO
Modular Tachograph
Модульный тахограф

UPEC
Unit Pump Electronically Controlled
Насосный блок с электронным управлением

VIC
Vehicle Intelligence Centre
Интеллектуальный Центр Автомобиля
VLG/ADR/GGVS/

PETREG/RTMDR
Overland transport of hazardous substances
Перевозка опасных грузов

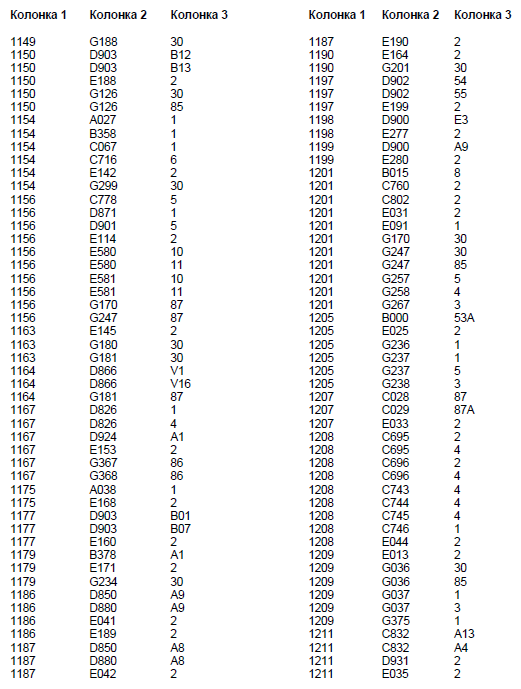

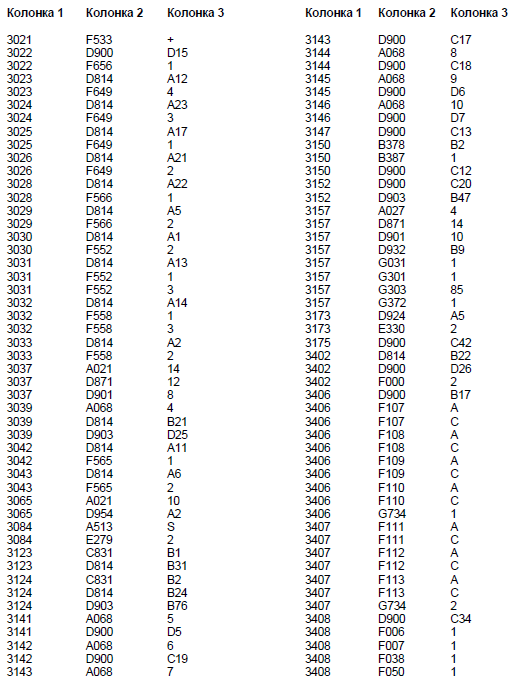

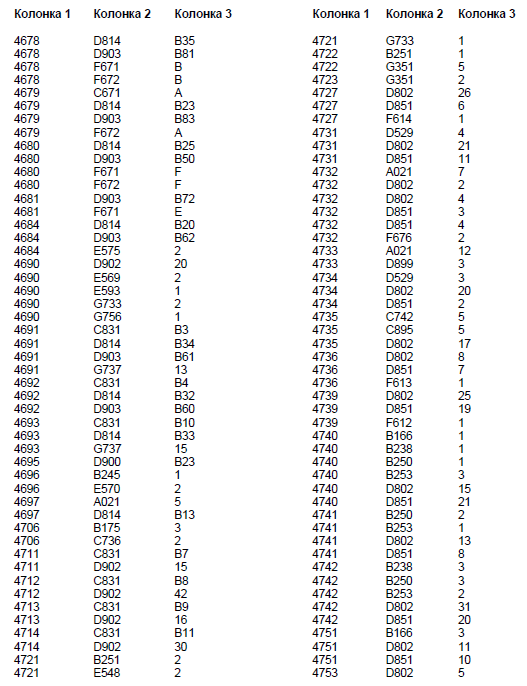

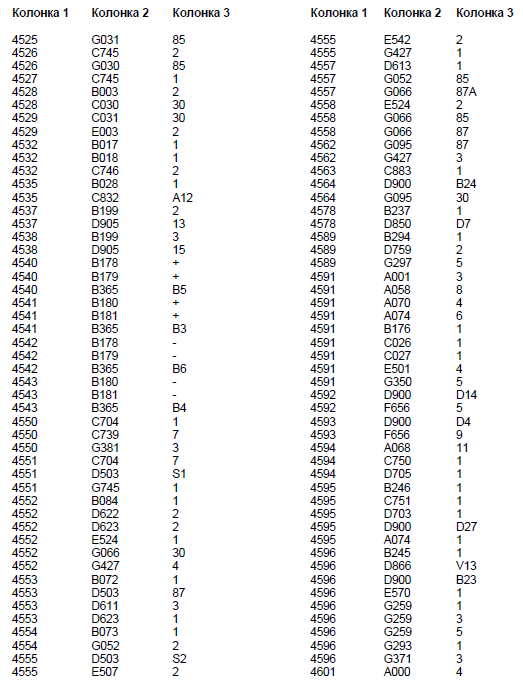

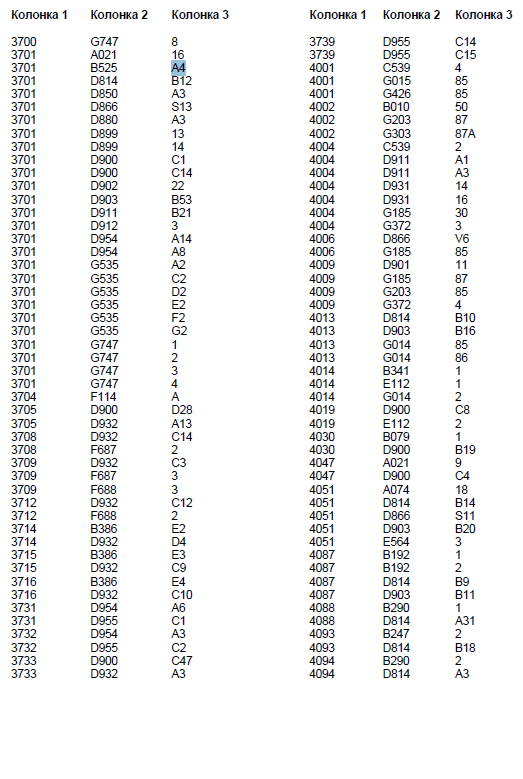

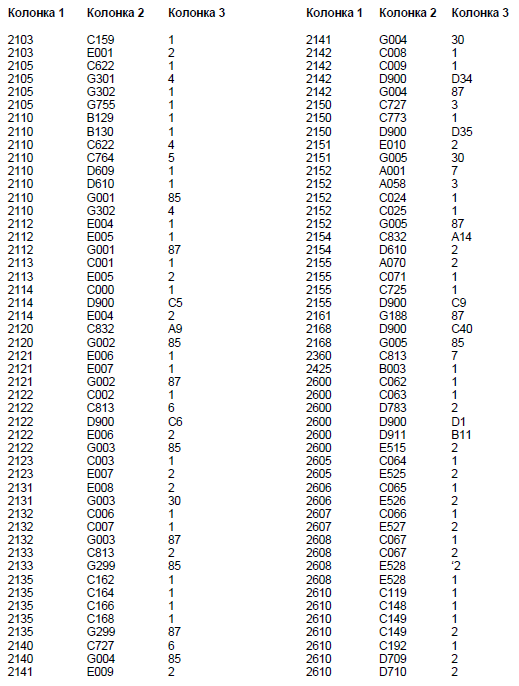

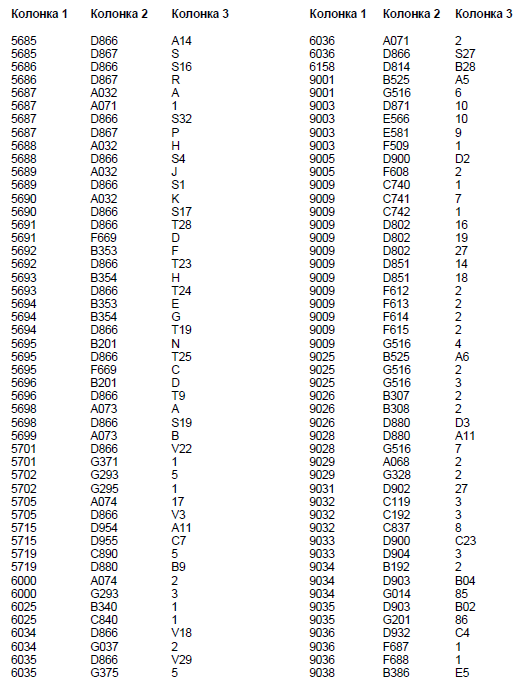

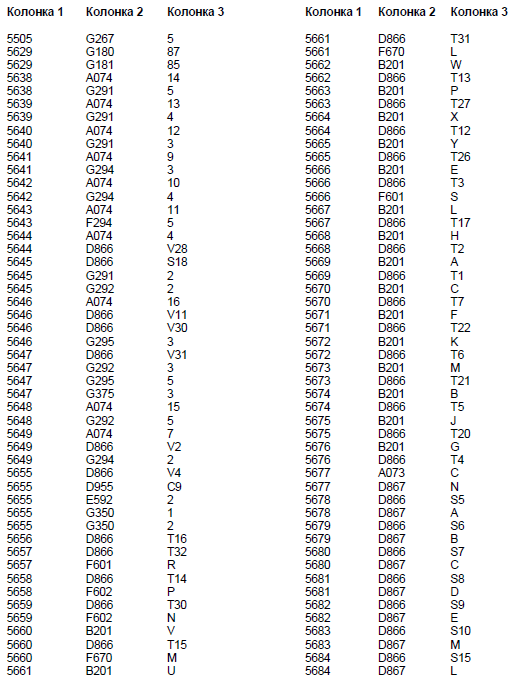

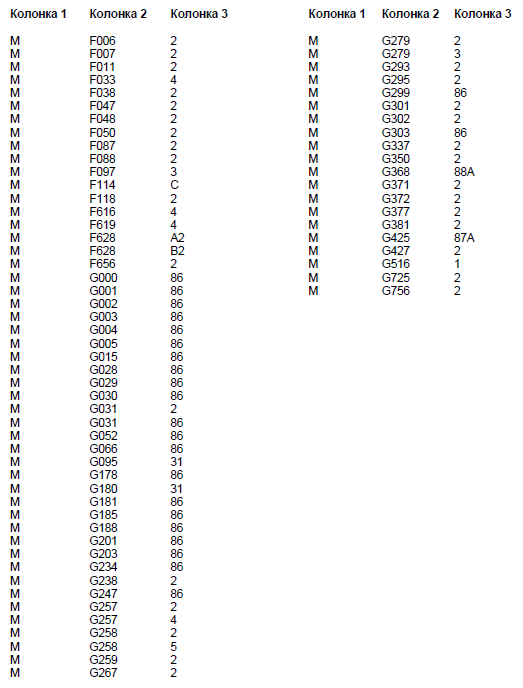

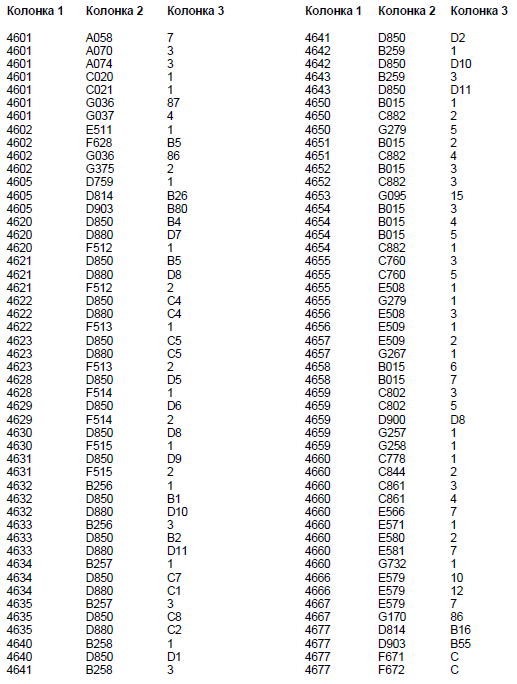

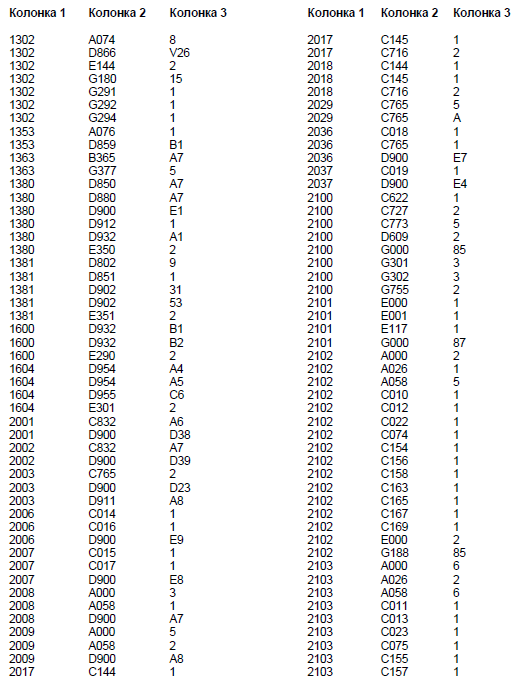

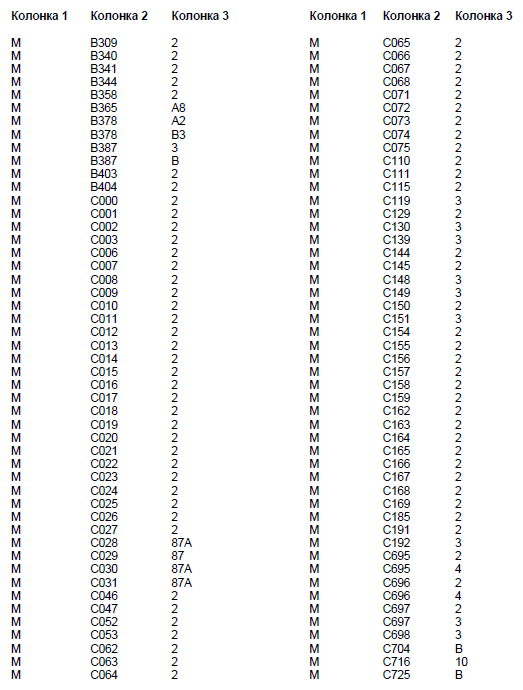

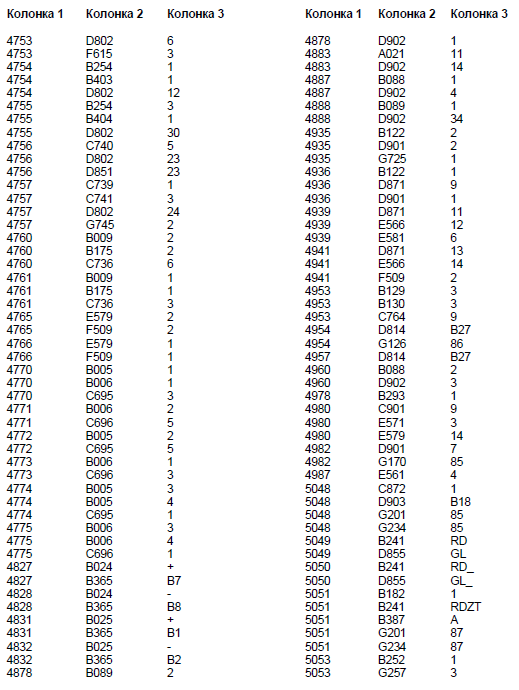

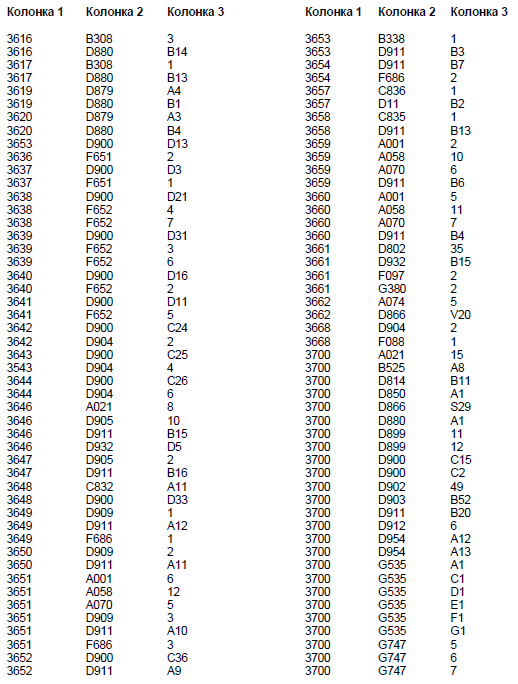

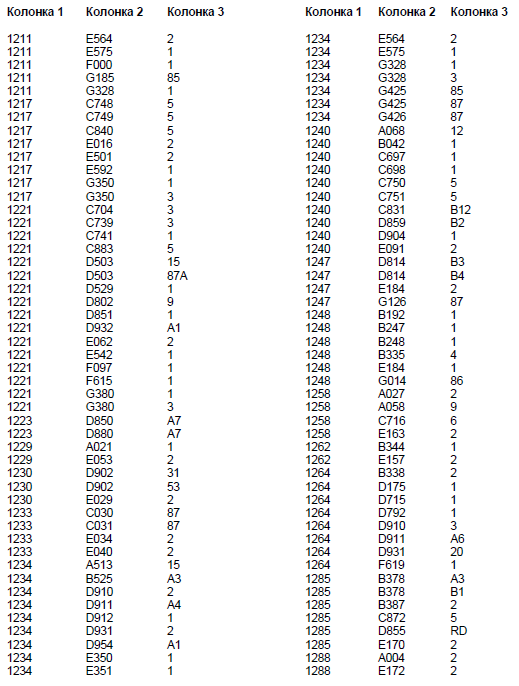

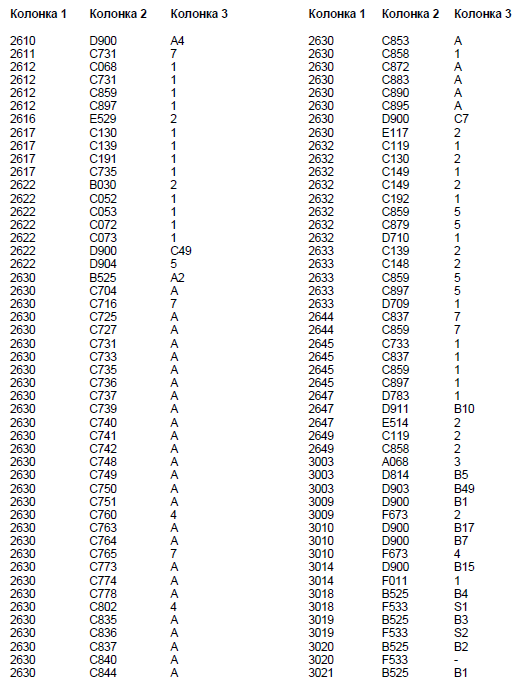

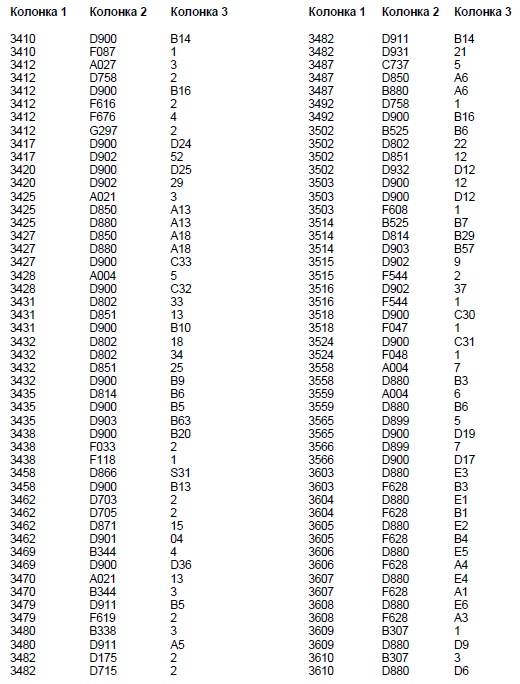

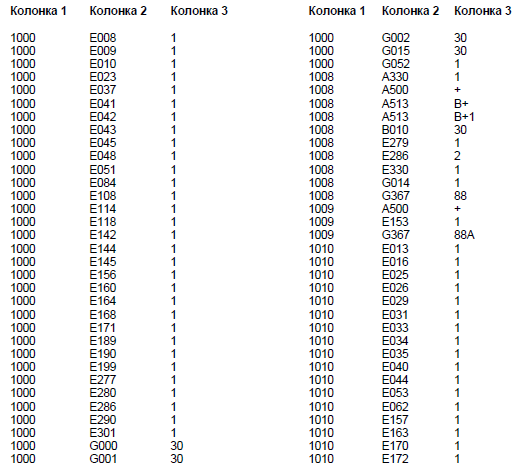

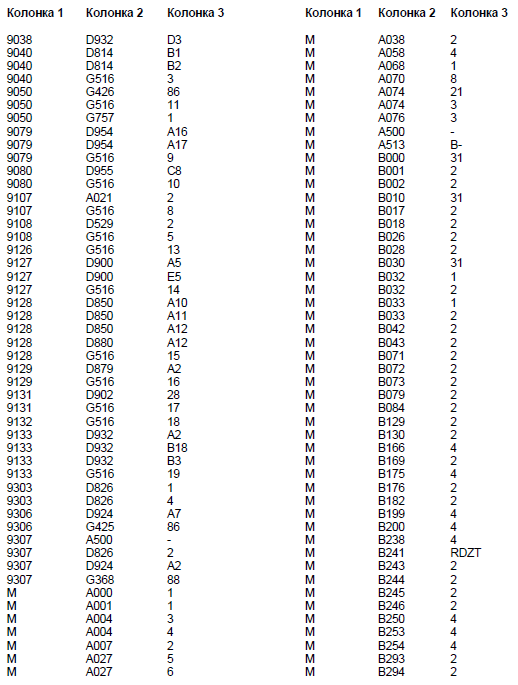

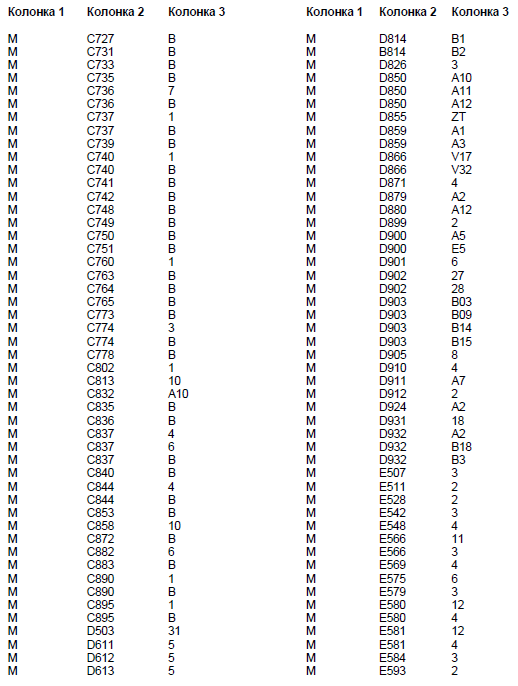

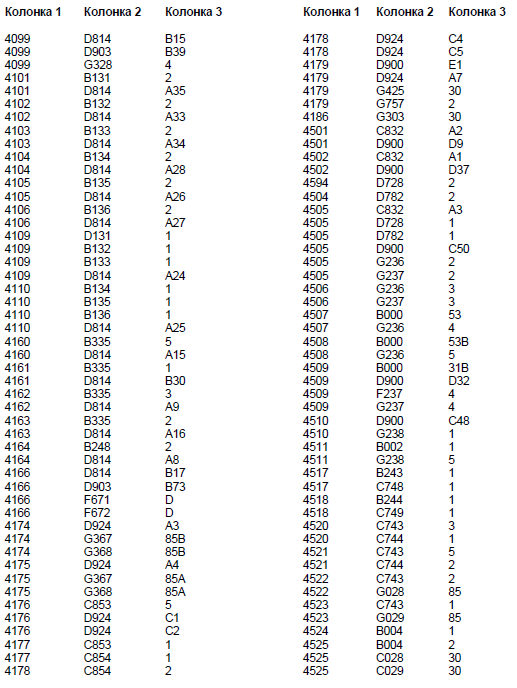

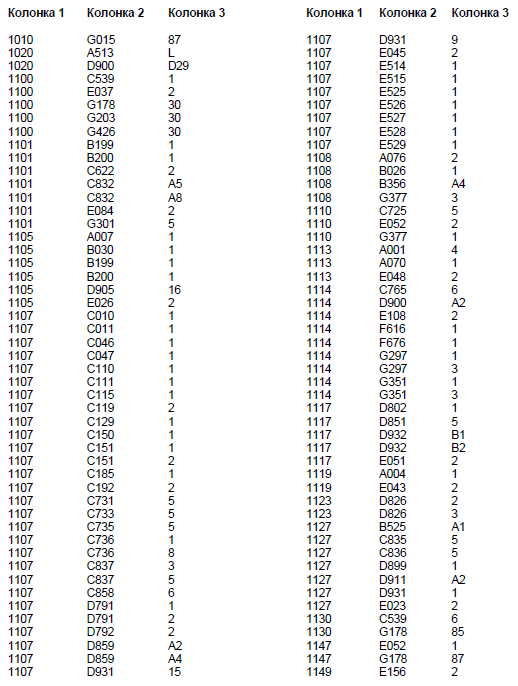

Номера проводов и компоненты на электросхемах

Распределение основных кодовых номеров по группам
Группа                      с - по                           Описание
01                           А000 – А499                 Розетки/вилки
02                           А500 – А999                 Создание напряжения
03                           В000 – В499                  Потребители
04                           В500 – В999                  Приборы
05                           С000 – С499                  Освещение
06                           С500 – С999                  Переключатели
07                           D000 – D499                 Сигнальные лампы
08                           D500 – D999                 Электронные блоки
09                           E000 – E499                  Предохранители
10                           E500 – E999                  Управляющие выключатели
11                           F000 – F499                   Контрольные выключатели
12                           F500 – F999                   Датчики
13                           G000 – G499                  Реле
14                           G500 – G999                  Клеммы
15                           H000 – H499                  Разъемы

Обзорные сведения об основных кодовых номерах
На принципиальных схемах и в описаниях систем каждому узлу соответствует особая функция, выполняемая им в электрической системе автомобиля и обозначаемая основным кодовым номером (BCN).
Ниже перечислены все основные кодовые номера.

  №          Описание
А000 Розетка прицепа (7-штырьковая)
А001 Розетка задних противотуманных фонарей/фонарей заднего хода (7-штырьковая)
А004 Розетка (7-штырьковая) АBS/EBS прицепа
А007 Розетка 24 В (2-штырьковая)
А011 Розетка для дополнительного оборудования 12 В (2-штырьковая)
А021 Розетка диагностики (16-штырьковая)
А026 Розетка оборудования кузова
А027 Розетка для дополнительного оборудования 24 В (4-штырьковая)
А032 Розетка диагностики
А038 Розетка для дополнительного оборудования 40А (2-штырьковая)
А058 Розетка прицепа (15-штырьковая)
А068 Функциональный разъем, управление частотой вращения двигателя
А070 Функциональный разъем, кузов (8-штырьковый)
А071 Розетка автоматической КПП, функции замедлителя
А073 Розетка автоматической КПП, функционирование
А074 Розетка автоматической КПП, кузов
А076 Телефонная розетка
А087 Розетка соединительного блока CAN (2-штырьковая)
А500 Аккумуляторные батареи (2х)
А510 Аккумуляторная батарея системы сигнализации
А513 Встроенный регулятор напряжения генератора
В000 Двигатель очистителя лобового стекла
В002 Двигатель омывателя фар
В001 Двигатель насоса омывателя лобового стекла
В003 Двигатель электростеклоподъемника со стороны водителя
В004 Двигатель электростеклоподъемника со стороны пассажира
В005 Двигатель регулировки левого зеркала
В006 Двигатель регулировки правого зеркала
В009 Двигатель люка в крыше
В010 Стартер
В015 4-скоростной вентилятор отопителя
В017 Обогрев зеркал со стороны водителя
В018 Обогрев зеркал со стороны пассажира
В023 Радио
В024 Динамик, левый
В025 Динамик, правый
В026 СиБи-радиостанция
В028 Звуковой сигнал
В030 Прикуриватель со стороны водителя
В032 Обогрев сидения, со стороны водителя
В033 Обогрев сидения, со стороны пассажира
В042 Нагревательный элемент осушителя воздуха
В043 Компрессор кондиционера
В068 Дозирующий топливный насос, обогреватель кабины
В071 Клапан подъема подъемного механизма
В072 Клапан опускания подъемного механизма
В073 Двигатель насоса подъемного механизма
В079 Клапан защиты от включения нижнего ряда передач на высокой скорости
В084 Клапан стравливания воздуха из пневмоподвески
В088 Пропорциональный клапан замедлителя
В089 Клапан подачи воздуха замедлителя
В122 Дозировочный топливный насос обогревателя кабины Eberspacher
В129 Двигатель корректора левой фары головного света
В130 Двигатель корректора правой фары головного света
В131 Электромагнитный клапан насосной секции/ форсунки, цилиндр 1
В132 Электромагнитный клапан насосной секции/ форсунки, цилиндр 2
В133 Электромагнитный клапан насосной секции/ форсунки, цилиндр 3
В134 Электромагнитный клапан насосной секции/ форсунки, цилиндр 4
В135 Электромагнитный клапан насосной секции/ форсунки, цилиндр 5
В136 Электромагнитный клапан насосной секции/ форсунки, цилиндр 6
В166 Клапан ECAS переднего моста
В169 Контрольный клапан механизма отбора мощности Chelsea
В175 Двигатель привода люка в крыше
В176 Зуммер заднего хода
В178 Динамик, левый
В179 Динамик, левый
В180 Динамик, правый
В181 Динамик, правый
В182 Нагревательный элемент топливного фильтра/ влагоотделителя
В192 Клапан моторного тормоза
В199 Двигатель привода центрального замка, со стороны водителя
В200 Двигатель привода центрального замка, со стороны пассажира
В201 Электронный блок АКПП (AGC-А4)
В237 Клапан, АBS/ASR-D, блокировка дифференциала, задний мост
В238 Клапан подачи воздуха налево/направо, ECAS2, ведущий мост (FT)
В241 Датчик нагревательного элемента топливного фильтра/влагоотделителя
В243 Управляющий клапан межколесной блокировки
В244 Контрольный клапан дифференциала с продольным перераспределением тягового усилия
В245 Контрольный клапан механизма отбора мощности
В246 Контрольный клапан механизма отбора мощности
В247 Электромагнитный клапан тормоза двигателя (DEB)
В248 Электромагнитный клапан тормоза двигателя (DEB)
В250 Клапан подачи воздуха налево/направо, ECAS, ведущий мост (FА)
В251 Зуммер нейтрального положения, механизм подъема кабины
В252 Клапан рециркуляции
В253 Клапан подачи воздуха налево/направо, ECAS, ведущий мост
В254 Клапан подачи воздуха налево/направо в пневмобаллоны подвески, ECAS, ведомый передний мост с управляемыми колесами/ подъемный мост
В256 Клапан ABS-D, АBS/ASR-Е, передний мост, левый
В257 Клапан АBS/ASR-D, передний мост, правый
В258 Клапан ABS-D, АBS/ASR-Е, ведущий мост, левый
В259 Клапан АBS/ASR-D, ведущий  мост, правый
В290 Электропневматический клапан давления наддува
В293 Клапан защиты от включения низших передач на высокой скорости
В294 Клапан пневмоподвески кабины, отключение контроля высоты, передняя часть
В306 Клапан избыточного давления EBS
В307 Модулятор переднего моста, EBS
В308 Контрольный клапан EBS прицепа
В309 Отсечной клапан ASR
В334 Электромагнитный клапан управления топливным насосом
В335 Вискомуфта вентилятора с электронным управлением
В338 Звуковой сигнал системы сигнализации
В340 Клапан привода на четыре колеса
В341 Свеча накаливания
В344 Насос автоматической системы смазки с встроенным электронным блоком
В353 Электромагнитный клапан управления АКПП, замедлитель
В354 Аккумулятор автоматической КПП (AGC-A4)
В356 Холодильник
В361 Модуль подушки безопасности
В365 Радиоаппарат
В372 Пропорциональный клапан контроля расхода EMAS
В377 Электродвигатель отопителя
В378 Нагревательный элемент топливного фильтра/влагоотделителя
В381 Блок клапанов RAS-EC
D385 Узел сцепления AS-Tronic
В386 Блок клапанов управления силовым цилиндром рулевого управления
В387 Электронный блок топливного фильтра/влагоотделителя (Fleetguard)
В399 Вентилятор охлаждения 1, AGC, АКПП
В400 Вентилятор охлаждения 2, AGC, АКПП
В401 Звуковой сигнал
В402 Резистор, ABS
В403 Резистор ECAS, низкая рама
В404 Резистор ECAS, низкая рама
В525 Модульный тахограф
В525 Модульный тахограф
С000 Ближний свет, левая фара
С001 Ближний свет, правая фара
С002 Дальний свет, левая фара
С003 Дальний свет, правая фара
С006 Фара-прожектор, левая
С007 Фара-прожектор, правая
С008 Левая передняя противотуманная фара
С009 Правая передняя противотуманная фара
С010 Габаритный огонь (фара), левый
С011 Габаритный огонь (фара), правый
С012 Габаритный фонарь, передний левый
С013 Габаритный фонарь, передний правый
С014 Указатель поворота, передний левый
С015 Указатель поворота, передний правый
С016 Повторитель указателя поворота, левый
С017 Повторитель указателя поворота, правый
С018 Указатель поворота, задний левый
С019 Указатель поворота, задний правый
С020 Стоп-сигнал, левый
С021 Стоп-сигнал, правый
С022 Задний фонарь, левый
С023 Задний фонарь, правый
С024 Противотуманный фонарь, задний левый
С025 Противотуманный фонарь, задний, правый
С026 Фонарь заднего хода, левый
С027 Фонарь заднего хода, правый
C052 Подсветка ручки управления вентилятором отопителя, левая
С053 Подсветка ручки управления вентилятором отопителя, правая
С062 Освещение подножки со стороны водителя
С063 Освещение подножки со стороны пассажира
С067 Освещение левого вещевого отделения
С071 Лампа рабочего освещения
С072 Подсветка пепельницы, левая
С073 Подсветка пепельницы, правая
С074 Габаритный фонарь, задний левый
С075 Габаритный фонарь, задний правый
С110 Лампа освещения спального места с выключателем
С111 Лампа освещения спального места с выключателем
С115 Лампа освещения спального места с выключателем
С119 Внутреннее освещение с выключателем, со стороны водителя
С129 Внутреннее освещение с выключателем
С130 Внутреннее ночное освещение (красное) со стороны водителя
С139 Внутреннее ночное освещение (красное) со стороны пассажира
С144 Проблесковый маячок, левый
С145 Проблесковый маячок, правый
С154 Освещение заднего номерного знака, слева (тягачи)
С155 Освещение заднего номерного знака, слева (тягачи)
С156 1-ый боковой фонарь, левый, (тягачи)
С157 1-ый боковой фонарь, правый, (тягачи)
С158 2-ой боковой фонарь, левый, (тягачи)
С159 2-ой боковой фонарь, правый, (тягачи)
С162 Фара-прожектор на крыше
С163 Габаритный фонарь/фара-прожектор на крыше
С164 Фара-прожектор на крыше
С165 Габаритный фонарь/фара-прожектор на крыше
С166 Фара-прожектор на крыше
С167 Габаритный фонарь/фара-прожектор на крыше
С168 Фара-прожектор на крыше
С169 Габаритный фонарь/фара-прожектор на крыше
С185 Лампа с выключателем
С187 Габаритный фонарь, центральный левый
С188 Габаритный фонарь, центральный правый
С189 Габаритный фонарь, центральный левый
С190 Габаритный фонарь, центральный правый
С191 Ночное освещение, центр
С192 Внутреннее освещение с выключателем, со стороны пассажира
С525 Главный выключатель
С539 Выключатель доп. устройства/зажигание/стартер
С553 Главный выключатель, управляемый вручную
С622 Выключатель, освещение
С695 Переключатель регулировки зеркала, со стороны водителя
С696 Переключатель регулировки зеркала, со стороны пассажира
С697 Выключатель обогрева сидения, со стороны водителя
С698 Выключатель обогрева сидения, со стороны пассажира
С704 Выключатель подъемного механизма
С715 Выключатель проблескового маячка
С716 Выключатель проблескового маячка
С725 Выключатель лампы рабочего освещения
С727 Выключатель задних и передних противотуманных фар
С735 Выключатель внутреннего ночного освещения
С736 Переключатель  люка в крыше
С737 Выключатель тягового усилия, АBS/ASR-D
С739 Выключатель механического подъемного механизма
C740 Выключатель ECAS, нормальная транспортная высота
С741 Выключатель подъема моста системой ECAS
С742 Выключатель увеличения тягового усилия
С743 Переключатель электростеклоподъемника со стороны пассажира (дверь водителя)
С744 Переключатель электростеклоподъемника со стороны пассажира (дверь пассажира)
С745 Переключатель электростеклоподъемника со стороны водителя (дверь водителя)
С746 Выключатель обогрева зеркал
С748 Контрольный выключатель дифференциала с осевым перераспределением тягового усилия
С749 Контрольный выключатель дифференциала с продольным перераспределением тягового усилия
С750 Выключатель режима отбора мощности
С751 Выключатель режима отбора мощности
С760 Выключатель кондиционера
С763 Потенциометр регулировки яркости подсветки приборов
С764 Потенциометр коррекции высоты пучка света фар
С765 Выключатель аварийной сигнализации (со светодиодом подсветки)
С773 Выключатель задних противотуманных фонарей
С774 Выключатель центрального замка
С778 Выключатель отопителя кабины
С802 Переключатель заслонки рециркуляции
С804 Переключатель регулируемого ограничителя скорости
С813 Выключатель фар-прожекторов на крыше
С831 Подрулевой переключатель, круиз-контроль/управление оборотами/замедлитель
С832 Подрулевой переключатель, указатели поворотов/очиститель лобового стекла
С835 Выключатель, отключение датчиков сигнализации внутри кабины
С836 Выключатель, отключение датчиков сигнализации в грузовом отделении, кузов/прицеп
С837 Выключатель внутреннего освещения
С840 Выключатель для привода на четыре колеса
С841 Переключатель доп. оборудования/зажигания/ стартера
С842 Подрулевой переключатель, очиститель/ омыватель лобового стекла
С844 Главный выключатель обогревателя кабины
С853 Главный выключатель в кабине
С854 Главный выключатель на раме
С858 Выключатель внутреннего индивидуального освещения
С859 Выключатель внутреннего освещения в консоли крыши, со стороны водителя
С861 Клавишный выключатель, PETREG
С864 Переключатель электростеклоподъемника со стороны пассажира (дверь пассажира)
С865 Переключатель электростеклоподъемника со стороны пассажира (дверь водителя)
С866 Переключатель электростеклоподъемника со стороны водителя (дверь водителя)
С867 Выключатель обогрева зеркал
С868 Переключатель регулировки зеркал
С871 Потенциометр регулировки светового пучка фар головного света
С872 Выключатель реле подогрева топлива (Fleetguard)
C880 Выключатель, зуммер заднего хода
С882 Выключатель вентилятора отопителя
С883 Выключатель системы увеличения тягового усилия FAG
С890 Выключатель отключения интегрированного применения вспомогательных тормозных устройств
С891 Подрулевой переключатель, очиститель/ омыватель лобового стекла, круиз-контроль, частота вращения двигателя
С892 Переключатель вентилятора отпителя
С893 Выключатель кондиционера
С895 Выключатель ограничения высоты ECAS в зависимости от скорости автомобиля
D094 Сигнальная лампа (оранжевая) отбора мощности (2-ая)
D503 Электронный блок подъемного механизма
D521 Электронный блок обогревателя кабины
D529 Электронный блок дистанционного управления ECAS
D609 Диод, выключатель освещения
D610 Диод, дальний свет/ближний свет
D611 Диод, демпфирующий клапан опускания подъемного механизма
D612 Диод, демпфирующий клапан подъема подъемного механизма
D613 Диод, демпфирующее реле насоса подъемного механизма
D622 Диод, блокировка подъема подъемного механизма
D623 Диод, блокировка опускания подъемного механизма
D703 Диод, отключение дополнительного обогревателя/контакт в двери со стороны водителя
D705 Диод отключения обогревателя кабины при работающем двигателе
D709 Диод, внутреннее освещение, предотвращение обратной связи на выключатель пассажира
D710 Диод, внутреннее освещение, предотвращение обратной связи на выключатель водителя
D715 Светодиод, системы сигнализации
D758 Диод предотвращения обратной связи на VIC
D758 Диод предотвращения обратной связи на стоп-сигналы
D782 Диод, предотвращение обратной связи при запирании дверей, со стороны водителя
D783 Диод, внутреннее освещение, со стороны водителя
D784 Диод освещения (вариант для Швеции)
D785 Диод освещения (вариант для Швеции)
D787 Диод, связь кондиционер-компрессор
D791 Диод выключателя в двери
D792 Диод выключателя в двери
D802 Электронный блок ECAS-2 (6х2)
D814 Электронный блок UPEC
D826 Электронный блок ограничителя тока VLG
D850 Электронный блок, АBS/ASR, модель D
D851 Электронный блок ECAS-3 (4х2)
D855 Электронный блок  влагоотделителя
D866 Электронный блок управления автоматической КПП (AGC-A4)
D867 Селектор автоматической КПП (AGC)
D871 Электронный блок дополнительного обогревателя кабины Airtronic D2
D879 Модулятор заднего моста
D880 Электронный блок EBS
D895 Электронный блок преобразователя (10А) с энергопитанием памяти радиоаппарата
D899 Приборный щиток DIP-4
D900 Электронный блок VIC
D901 Электронный блок обогревателя кабины Hydronic 10
D902 Электронный блок замедлителя ZF с CAN
D903 Электронный блок ECS-DC3
D904 Переключатель селектора меню, MCS
D905 Электронный блок центрального замка
D909 Электронный блок системы сигнализации с ультразвуковыми датчиками
D910 Электронный блок зарядного устройства аккумуляторной батареи
D911 Электронный блок системы сигнализации (ALS-S)
D912 Электронный блок иммобилайзера
D916 Электронный блок CDS
D924 Электронный блок главного выключателя
D926 Электронный блок системы подушки безопасности/натяжителя ремня безопасности
D931 Светодиод иммобилайзера
D932 Электронный блок EMAS
D933 Соединительный блок CAN (CCU)
D935 Расширительный модуль CAN (CXB)
D936 Электронный блок автоматической коробки передач (AGC-T1000/2000)
D940 Электронный блок RAS-EC
D941 Электронный блок ABS/ASR, модель D
D942 Коробка с предохранителями
D954 Модулятор коробки передач AS Tronic
D955 Блок рычага переключения передач AS Tronic
D958 Электронный блок, преобразователь с источником питания для памяти радиоаппарата
D960 Контактная катушка, подушка безопасности
D961 Электронный блок ABS/ASR, модель Е
D969 Диспетчер данных CAN (CDM)
Е000 Предохранитель, задний левый боковой фонарь
Е001 Предохранитель, задний правый габаритный фонарь
Е004 Предохранитель, ближний свет со стороны водителя
Е005 Предохранитель, сигнальная лампа ближнего света со стороны пассажира
Е006 Предохранитель, дальний свет со стороны водителя
Е007 Предохранитель, сигнальная лампа дальнего света со стороны пассажира
Е008 Предохранитель, фары-прожекторы
Е009 Предохранитель, передние противотуманные фары
Е010 Предохранитель, задние противотуманные фонари
Е013 Предохранитель, стоп-сигналы
Е016 Предохранитель, фонари заднего хода/нейтральное положение КПП/двигатель очистителя лобовго стекла/управление блокировкой межколесного дифференциала
Е018 Предохранитель электродвигателя очистителя лобового стекла
Е019 Предохранитель, звуковой сигнал
Е023 Предохранитель, выключатель холодного запуска /тахограф/программируемый таймер отопителя кабины/система сигнализации
Е025 Предохранитель, двигатель очистителя лобового стекла/омывателя  фар головного света/омывателя лобового стекла
Е026 Предохранитель, прикуриватель/выключатели в дверях/электронный блок, преобразователь 24/12 В с источником питания для памяти радиоаппарата
Е029 Предохранитель, замедлители/моторный тормоз
Е031 Предохранитель вентилятора отопителя
Е033 Предохранитель, электродвигатель стеклоподъемника со стороны пассажира
Е034 Предохранитель, электродвигатель стеклоподъемника со стороны водителя
Е035 Предохранитель, приборы и сигнальные лампы/выключатель стояночного тормоза
Е036 Предохранитель, розетка 24 В
Е037 Предохранитель, выключатель зажигания
Е039 Предохранитель, обогрев сидений
Е040 Предохранитель, АBS/EBS
Е041 Предохранитель, ABS
Е042 Предохранитель, ABS
Е043 Предохранитель, АBS/EBS прицепа
Е044 Предохранитель, обогрев зеркал/электропривод регулировки зеркал/электростеклоподъемник
Е045 Предохранитель внутреннего освещения кабины
Е048 Предохранитель, энергопитание прицепа
Е051 Предохранитель ECAS/EMAS
Е052 Предохранитель, лампа рабочего освещения/ дистанционное управление ECAS
Е053 Предохранитель, диагностический разъем (16-штырьковый)/светодиодный блок/ система сигнализации
Е058 Предохранитель, обогреватель кабины Webasto Airtop 2000
Е062 Предохранитель, подъемный механизм/ECAS/EMAS
Е084 Предохранитель, освещение
Е091 Предохранитель, нагревательный элемент осушителя воздуха/подрулевой переключатель/механизм отбора мощности/выключатель сцепления/ функциональный разъем управления частотой вращения двигателя
Е108 Предохранитель VIC
Е112 Предохранитель, сигнальная лампа включения свечей накаливания
Е114 Предохранитель, обогреватель кабины (Eberspacher)/сигнальные лампы
Е117 Предохранитель, подсветка органов управления
Е118 Предохранитель, энергопитание UPEC/ECS-DC-3
Е142 Предохранитель, доп. оборудование до замка зажигания
Е143 Предохранитель, UPEC/тахограф/система сигнализации/иммобилайзер/ABS-D/ ABS/ASR-E
Е144 Предохранитель, АКПП (AGC-A4)
Е145 Предохранитель, АКПП (AGC-A4)
Е153 Предохранитель таймера главного выключателя/останова двигателя/ энергопитания главного выключателя
Е156 Предохранитель освещения доп. оборудования
Е157 Предохранитель, автоматическая смазка
Е158 Предохранитель, приборный щиток, DIP-4
Е160 Предохранитель, ECS-DC3
Е163 Предохранитель, доп. оборудование после замка зажигания (разъем А027)/ проблесковые маячки/люк в крыше
Е164 Предохранитель подогревателя топлива FPH-E, до замка зажигания
Е165 Предохранитель подогревателя топлива FPH-E, после замка зажигания
Е168 Предохранитель дополнительного оборудования/микроволновой печи
Е170 Предохранитель, электронный блок топливного фильтра/влагоотделителя, Racor
Е171 Предохранитель нагревательного элемента топливного фильтра/ влагоотделителя, Racor
Е172 Предохранитель, АBS/EBS прицепа
Е184 Предохранитель UPEC
Е189 Предохранитель, EBS заднего моста
Е190 Предохранитель, ABS-D, ABS/ASR-E
Е198 Предохранитель, центральный замок
Е199 Предохранитель, замедлитель ZF
Е277 Предохранитель VIC
Е279 Предохранитель регулятора напряжения генератора
Е280 Предохранитель VIC
Е282 Предохранитель, выключатель моторного тормоза/выключатель стоп-сигналов
Е284 Предохранитель, 2-ой габаритный фонарь, слева и справа/левый задний фонарь, подсветка органов управления
Е285 Предохранитель, VIC/выключатель противотуманных фар
Е286 Главный предохранитель
Е290 Предохранитель EMAS/RAS-EC
Е297 Предохранитель, система подушки безопасности и  натяжителя ремня безопасности
Е330 Предохранитель, главный выключатель, провод ‘sens’
Е349 Главный предохранитель, кабина
Е350 Предохранитель, различное электрооборудование
Е351 Предохранитель, различное электрооборудование
Е501 Выключатель, фонари заднего хода
Е507 Бесконтактный выключатель подъемного механизма защиты от превышения осевой нагрузки (10 т)
Е508 Термовыключатель, компрессор кондиционера
Е509 Выключатель, кондиционера, высокое/низкое давление
Е511 Контрольный выключатель стоп-сигналов
Е511 Контрольный выключатель стоп-сигналов
Е514 Выключатель, освещение подножки/выключатель внутреннего освещения в двери, со стороны водителя
Е515 Выключатель, освещение подножки/ выключатель внутреннего освещения в двери, со стороны пассажира
Е524 Датчик давления масла для выключателя подъемного механизма
Е525 Выключатель освещения центрального верхнего вещевого отделения
Е526 Выключатель освещения центрального нижнего вещевого отделения
Е527 Выключатель освещения правого вещевого отделения
Е528 Выключатель освещения левого вещевого отделения
Е529 Выключатель освещения правого отделения для инструментов
Е542 Бесконтактный выключатель для защиты от превышения нагрузки на ось (13 тон)
Е548 Выключатель нейтрального положения КПП
Е560 Выключатель освещения левого отделения для инструментов
Е561 Выключатель защиты от включения низших передач КПП на высокой скорости
Е564 Выключатель, моторный тормоз
Е566 Контрольный выключатель термостата дополнительного обогревателя Eberspacher Airtronic
Е569 Выключатель нейтрального положения
Е570 Бесконтактный выключатель, сцепление - механизм отбора мощности N10
Е571 Контрольный выключатель дополнительного обогревателя Thermo 90/Hydronic 10
Е575 Бесконтактный выключатель, сцепление
E579 Выключатель, термостат/отопитель кабины, вентилятор, Eberspacher (водяной)
E580 Выключатель, термостат/обогреватель кабины, вентилятор, Eberspacher (таймер)
E581 Выключатель, таймер обогревателя кабины Eberspacher Airtronic
E584 Бесконтактный выключатель для защиты от превышения нагрузки на ось (7,5 тонн)
Е585 Селекторный переключатель АКПП АТ 1000/2000
Е587 Выключатель стоп-сигналов/сцепления
Е590 Селекторный переключатель AS Tronic
Е592 Выключатель фонарей заднего хода
Е593 Выключатель нейтрального положения
Е595 Выключатель защиты от включения низших передач КПП на высокой скорости
Е597 Выключатель вентилятора охлаждения АКПП (AGC-A4)
F000 Контрольный выключатель стояночного тормоза
F006 Контрольный выключатель блокировки дифференциала, 1-ый дифференциал
F007 Контрольный выключатель блокировки дифференциала, 3-ий дифференциал
F009 Выключатель контроля подъема кабины
F011 Контрольный выключатель, давление масла в двигателе
F033 Контрольный выключатель сигнализации делителя
F038 Контрольный выключатель блокировки дифференциала, 2-ой дифференциал
F047 Контрольный выключатель, рулевое управление (1-ый контур)
F048 Контрольный выключатель, рулевое управление (2-ой контур)
F050 Контрольный выключатель, давление блокировки дифференциала (1-ый и 2-ой дифференциал)
F087 Контрольный выключатель, отбор мощности с КПП
F088 Контрольный выключатель, отбор мощности с КПП
F097 Бесконтактный выключатель подъемного механизма, поддерживающий задний мост
F107 Датчик износа тормозных накладок, переднее левое
F108 Датчик износа тормозных накладок, переднее правое
F109 Датчик износа тормозных накладок, переднее левое, 2-ой передний мост
F110 Датчик износа тормозных накладок, переднее правое, 2-ой передний мост
F111 Датчик износа тормозных накладок, заднее левое
F112 Датчик износа тормозных накладок, заднее правое
F113 Датчик износа тормозных накладок, переднее левое, 2-ой задний мост (6х2)
F114 Датчик износа тормозных накладок, переднее правое, 2-ой задний мост (6х2)
F116 Датчик уровня масла, RAS-EC
F118 Контрольный выключатель сигнализации делителя
F509 Датчик температуры воздуха обогревателя кабины
F512 Датчик частоты вращения колеса, передний мост, левое
F513 Датчик частоты вращения колеса, передний мост, правое
F514 Датчик частоты вращения колеса, ведущий мост, левое
F515 Датчик частоты вращения колеса, ведущий мост, правое
F533 Датчик скорости автомобиля, (4-штырьковый, 1-ый)
F544 Датчик температуры охлаждающей жидкости вторичного замедлителя
F552 Датчик положения коленчатого вала
F558 Датчик положения распределительного вала
F565 Датчик температуры топлива
F566 Датчик температуры охлаждающей жидкости двигателя
F601 Датчик, частота вращения выходного вала, АКПП AGC AT1000/2000
F602 Датчик, частота вращения входного вала, АКПП AGC AT1000/2000
F603 Ультразвуковой передатчик
F604 Ультразвуковой приемник
F608 Датчик уровня топлива
F612 Датчик высоты, ECAS, задний мост, левый
F613 Датчик высоты, ECAS, задний мост, правый
F614 Датчик высоты ECAS передний мост
F615 Датчик давления ECAS ведущий мост левый/правый
F616 Датчик запирания кабины
F619 Датчик запирания кабины, система сигнализации
F628 Клапан рабочего тормоза, EBS
F647 Датчик давления и температуры масла
F648 Датчик давления топлива в рампе
F649 Датчик давления наддува и температуры воздуха на входе
F651 Датчик температура окружающего воздуха
F652 Датчик давления воздуха
F656 Датчик уровня охлаждающей жидкости
F669 Датчик температуры, замедлитель АКПП, AGC-A4
F670 Датчик, частота вращения турбины, АКПП (AGC-A4)
F671 Датчик педали акселератора ECS-DC3
F672 Датчик педали акселератора UPEC
F673 Датчик уровня и температуры масла в двигателе
F676 Датчик цилиндра механизма подъема кабины
F686 Радарный датчик системы сигнализации
F687 Датчик угла переднего моста, EMAS
F688 Датчик угла поддерживающего заднего моста, EMAS
F692 Датчик влагоотделителя
F695 Датчик угла поддерживающего заднего моста
F696 Датчик угла переднего моста
F705 Датчик скорости
F706 Датчик влагоотделителя
G000 Реле, задние фонари/габаритные фонари/подсветка органов управления
G001 Реле, ближний свет
G002 Реле, дальний свет
G003 Реле, фары-прожекторы
G004 Реле, передние противотуманные фары
G005 Реле, задние противотуманные фонари
G008 Реле очистителя лобового стекла
G014 Реле, свеча накаливания
G015 Реле, зажигание
G028 Реле, электростеклоподъемник, со стороны пассажира
G029 Реле, электростеклоподъемник, со стороны пассажира
G030 Реле, электростеклоподъемник, со стороны водителя
G031 Реле, электростеклоподъемник, со стороны водителя
G036 Реле стоп-сигналов
G037 Микро-реле стоп-сигналов для AGC-А4 с замедлителем
G052 Реле, двигатель подъемного механизма
G066 Реле перегрузки подъемного механизма
G094 Реле, клапан контроля тягового усилия
G095 Реле, контроль тягового усилия, 60 с сброс воздуха
G096 Реле, контроль тягового усилия, 60 с сброс воздуха
G126 Предохранитель, энергопитание UPEC/ECS-DC3
G170 Реле, вентилятор отопителя
G178 Реле, доп. оборудование
G180 Реле времени энергопитания, Allison, 12 В
G181 Реле переключения энергопитания, Allison, 12 В
G185 Реле отключения стартерной цепи
G188 Реле, освещение доп. оборудования
G201 Реле топливного подогревателя EFPH
G203 Реле перегрузки стартера
G234 Контрольное реле топливного фильтра/влагоотделителя
G236 Реле, очиститель лобового стекла (скорость 1 и 2)
G237 Реле, очиститель лобового стекла (автоматический возврат в исходное положения)
G238 Реле омывателя фар
G247 Реле, вентилятор отопителя кабины, обогреватель Eberspacher Hydronic
G257  Реле клапана рециркуляции
G258 Реле клапана рециркуляции,
G259 Реле, управление отбором мощности
G267 Реле кондиционера
G279 Реле кондиционера
G291 Реле, АКПП (AGC-A4)
G292 Реле, АКПП (AGC-A4)
G293 Реле, АКПП (AGC-A4)
G294 Реле, АКПП (AGC-A4)
G295 Реле, АКПП (AGC-A4)
G297 Реле пневмоподвески кабины
G299 Реле, фары-прожекторы на крыше
G301 Реле, освещение D+
G302 Реле, вариант освещения для Швеции
G303 Реле, блокировка стартера
G328 Реле, останов двигателя
G350 Реле, автоматическая КПП, фонари заднего хода
G351 Реле, предохранительный блок механизма подъема кабины
G353 Реле, зажигание
G367 Реле, энергопитание главного выключателя
G368 Реле, «масса» главного выключателя
G371 Реле АКПП, кузов
G372 Реле, прерыватель стартерной цепи
G375 Реле стоп-сигналов для AGC (AGC-A4) с замедлителем
G377 Реле, энергопитание доп. оборудования, радиоаппарат
G380 Реле, механический подъемный мост, верхнее положение
G381 Реле, механический подъемный мост (7,5 тонн)
G397 Реле, обогрев лобового стекла
G425 Реле главного выключателя
G426 Реле зажигания
G427 Реле, увеличение тягового усилия FAG
G444 Реле, вентиляторы охлаждения АКПП (AGC-A4)
G507 «Масса», одноконтактная, рама-кабина
G516 Центральная «масса» кабины, со стороны пассажира
G517 Центральная «масса» кабины, со стороны водителя
G520 Центральная «масса» рамы, передний торец
G524 Контакт «массы», свеча накаливания
G525 Центральная «масса», маховик
G528 Контакт «массы», подушка безопасности при левостороннем рулевом управлении/обогреватель при правостороннем рулевом управлении
G529Контакт  «массы», подушка безопасности при правостороннем рулевом управлении/обогреватель при левостороннем рулевом управлении
G535 Распределительный блок CAN
G723 Проходное соединение центрального замка
G725 Проходное соединение, обогреватель кабины (Eberspacher)
G732 Проходное соединение, обогреватель кабины (Eberspacher)
G733 Проходное соединение нейтрального положения замедлителя
G734 Проходное соединение, износ тормозных накладок
G735 Проходное соединение, освещение по варианту для Швеции
G736 Соединение V-CAN
G737 Проходное соединение, управление оборотами двигателя ECS-DC3
G742 Проходное соединение, VIC/DIP4
G743 Проходное соединение, дальний свет
G744 Проходное соединение, обогреватель кабины/сигнальные лампы/центральный замок
G745 Проходное соединение, подъемный механизм
G747 Проходное соединение, AS Tronic V-CAN
G748 Узел, V-CAN
G750 Узел, V-CAN
G752 Узел, V-CAN
G753 Узел, V-CAN
G755 Проходное соединение, освещение по варианту для Швеции
G756 Проходное соединение, нейтрального положения AS Tronic
G757 Проходное соединение, главный выключатель
Цифровая и цветовая кодировка проводов на электросхемах
В настоящем стандарте содержатся инструкции по единообразному использованию маркировки проводов.
 Система маркировки состоит из системы цифр и системы цветовой кодировки, обеспечивающих ясную топологию соединений и позволяющих избежать неправильных подключений и ошибок при монтаже.

Цифровая и цветовая кодировка
Каждый цифровой код состоит из четырех цифр, первая из которых отражает основной раздел и цвет.

Основные группы

Энергоснабжение (красный)
1000 – 1099      Выработка напряжения
1100 – 1199      Энергоснабжение до замка зажигания
1200 – 1499      Энергоснабжение после замка зажигания

Освещение (желтый)
2000 – 2099      Указатели поворотов и система сигнализации
2100 – 2599      Внешнее освещение автомобиля
2600 – 2999      Внутреннее освещение автомобиля

Функции предупреждения и индикации (синий)
3000 – 3399      Функции двигателя
3400 – 3999      Функция автомобиля

Потребители (черный)
4000 – 4999      Функции запуска, останова, двигателя, свечи накаливания
4500 – 5499      Функции автомобиля
5500 – 5999      Автоматическая трансмиссия
6000 – 6999      Специальные модели (не серийные, хотя и с завода)
Соединения с «массой» (белый)
Не маркируются
9000 – 9499      «Масса» для диагностики и сигналов

Провода I-CAN (витая пара)
3565                       CAN-L (желтый)
3566                       CAN-H (серый)
Провода V-CAN (витая пара)
3700                       CAN-L (желтый)
3701                       CAN-H (синий)

Примечания:
-  Кодировка «М» с серийным номером на проводах «массы» применяется по производственным причинам.
-  При прямом сращивании проводов (каскадировании), на каждом отдельном проводе показаны цифровые коды, сопровождаемые буквой серии.

Соединения «массы»
Применение электронных систем привело к необходимости подразделения соединений «массы» на группы.  Различается два различных типа соединений «массы»:
-      «масса» подключения к источникам энергоснабжения
-      «масса» для диагностики и сигналов.
«Масса» подключения к источникам энергоснабжения – это «масса» обычного типа.
«Масса» для диагностики и сигналов используется исключительно для электронных систем.
Провода «массы» обоих типов белого цвета, однако те из них, которые используются для «массы» диагностики и сигналов, помечены цифровыми кодами (от 9000 до 9500).
ПРИ ПОДКЛЮЧЕНИИ ЭЛЕКТРИЧЕСКОГО УСТРОЙСТВА НИКОГДА НЕ ИСПОЛЬЗУЙТЕ «МАССУ» ДИАГНОСТИКИ И СИГНАЛОВ
Если вы сделаете это, может нарушиться работа электронных узлов.
При необходимости подключения электронного устройства, «масса» для этой системы должна быть соединена с центральным соединением «массы» в кабине.
Место подсоединения находится в проходном соединителе панели приборов.
Сокращения, используемые при цветовой кодировке

Цвет                Сокраще-ние
Красный                  rd
Желтый                  gl
Коричне­вый            bn
Белый                     wt
Зеленый                  gn
Серый                     gs
Синий                     bw
Черный                   zt
Оранже­вый             oe
Фиолето­вый            vt

Обзор номеров проводов

В настоящей главе перечислены все номера проводов, используемые в настоящее время (на момент публикации настоящего издания).
Кроме того, указывается, к какому узлу (основной кодовый номер) подсоединен провод и номер контакта.

Страница состоит из следующих трех колонок:
Колонка 1   -    Номер провода
Колонка 2   -    Основной кодовый номер узла
Колонка 3   -    Номер контакта на узле














































Назад к содержимому
