Расположение компонентов Mercedes VARIO система MR
(Евро 4 или Евро 5)

Модуль SCR на раме (А95)

- 1: Модуль SCR на раме (А95)
- 2: Штекерное соединение А95

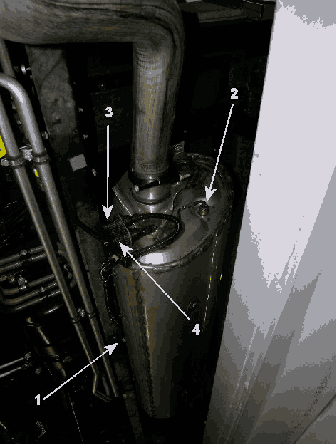

Датчики температуры на катализаторе

- 1: Датчик температуры после катализатора ( В101/1)
- 2: Датчик температуры перед катализатором ( В100/1)
- 3: Штекерное соединение В101/1
- 4: Штекерное соединение В100/1

AdBlue

- 1: Насос AdBlue ( М26/1)
- 2: Штекерное соединение (М26/1)
- 3: Топливный бак
- 4: Бак AdBlue
- 5: Датчик 'Уровень/температура бака AdBlue' ( В103 )

Дозатор

- 1: Датчик давления AdBlue ( В129 )
- 2: Датчик температуры AdBlue ( В130 )
- 3: Датчик сжатого воздуха SCR ( В128 )
- 4: Дозирующий клапан AdBlue ( Y109 )
- 5: Подогрев диффузора ( R28 )

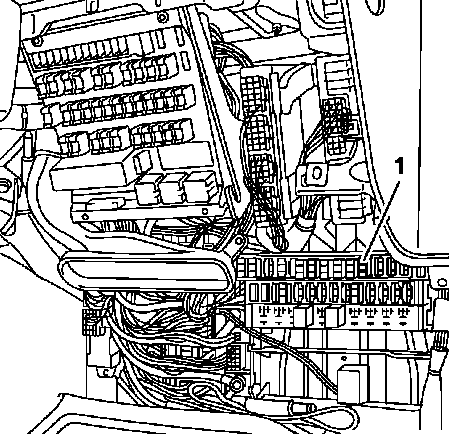

Предохранитель A1/F11-A24

- 1: Предохранитель A1/F11-A24

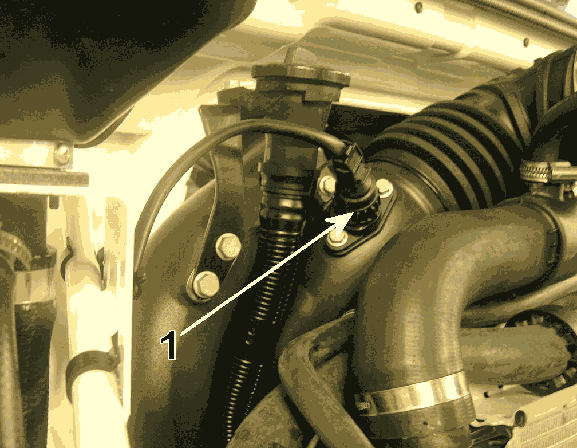

Датчик 'Влажность воздуха/температура воздуха'

- 1: Датчик 'Влажность воздуха/температура воздуха' ( В132 )

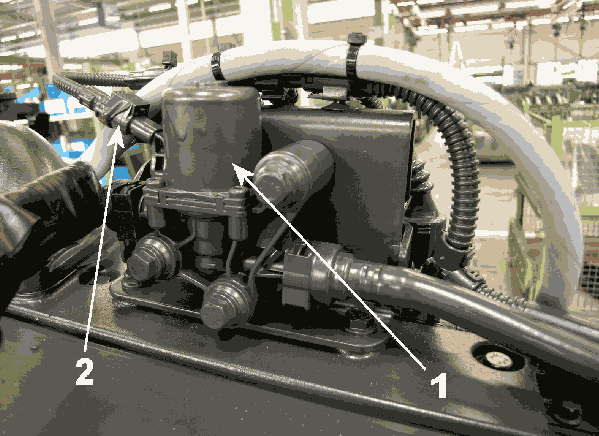

Переключающий клапан сжатого воздуха SCR

- 1: Переключающий клапан сжатого воздуха SCR ( Y106 )
- 2: Штекерное соединение ( Y106 )

Электромагнитный клапан 'Подогрев бака AdBlue'

- 1: Электромагнитный клапан 'Подогрев бака AdBlue'
- 2: Штекерное соединение Электромагнитный клапан 'Подогрев бака AdBlue'
