Самоподготовка по системе SCR SCANIA по дилеру

C января 2010 в России обязательны экологические нормы ЕВРО 4 (без NOx контроля)
Исключение: для автомобилей, которые были сертифицированы до декабря 2009, возможна постановка
на учет с двигателем ЕВРО 3 до декабря 2011.
С января 2012 для всех новых автомобилей обязательны нормы ЕВРО 4 с NOx контролем и ограничением крутящего момента

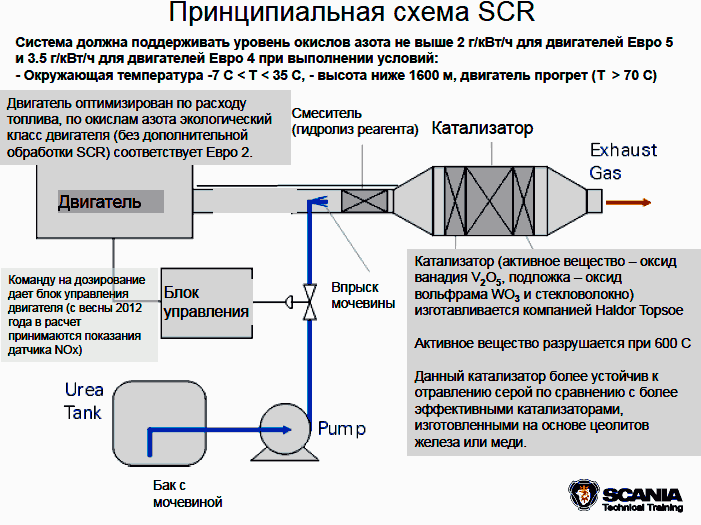

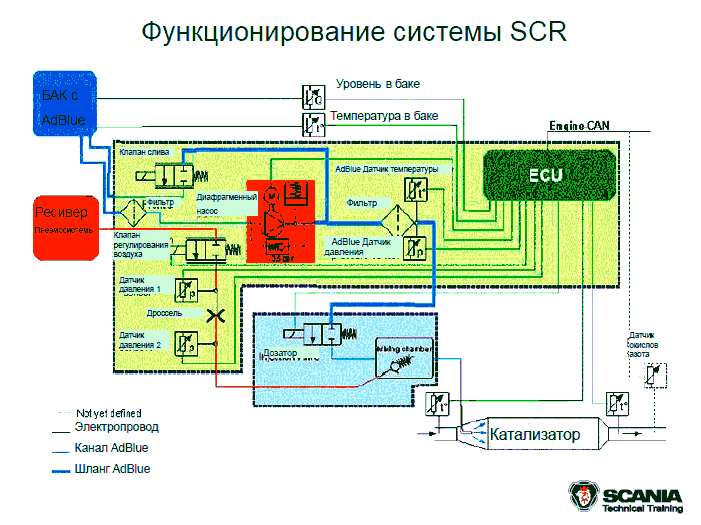

Основные реакции SCR
4ХН ; - 4 X 0 - О : 4 Х ; - 6 Н : 0 Стандартная
Оптимальный диапазон температур для реакции 300 - 400 С. Допускается от 200 до 500 С.
4XHj - 2 Х О - 2 Х О ; 4 X : - 6 Н < > Быстрая
Скорость на порядок выше, чем у стандартной. Условие - одинаковые концентрации NO и NO2
4XHj - ЗХО : — 3.5 X ; - 6 Н : 0 NO2 - SCR
Реакция практически не идет из-за низкого содержания NO2 Обычно окислы азота (NOx) в отработавших газах дизельного двигателя содержатся в пропорции: 90% NO и 10% NO2
Для увеличения доли быстрой реакции перед катализатором SCR на двигателях Евро 6 установлен окислительный катализатор (Платина или Платина + Палладий ), на котором происходит окисление части NO до NO2 Оптимальное для быстрой реакции соотношение концентраций NO и NO2: 1 х 1.


ГИДРОЛИЗ МОЧЕВИНЫ
Основным реагентом, необходимым для реакции SCR, является аммиак NH3
Аммиак является опасным веществом, поэтому в автомобиле перевозится водный раствор мочевины NH2-CO-NH2 (32,5%), который при распылении в потоке горячих отработавших газов распадается (реакция эндотермическая, тепло отбирается у отработавших газов) NH2-CO -NH2 -> NH3 + HNCO 5Q = +186 kJ
Обычно дозирование реагента осуществляется при температуре отработавших газов выше 240 С. Если дозировать реагент при более низкой температуре, вода из раствора испаряется и кристаллы реагента оседают на стенках смесителя. Температура испарения (возгонки) реагента составляет 220 С, запас около 20 С связан с тем, что при дозировании реагента температура отработавших газов снижается).
Оптимальный размер капли реагента при дозировании 20 - 30 мкм, что и определяет требуемое
давление реагента (около 3 атм при подаче воздуха и 5 -10 атм без подачи воздуха).
Изоциановая кислота достаточно стабильна , но взаимодействует с водой на катализаторе SCR с образованием аммиака и углекислого газа.
HNCO + H2O -> NH3 + CO2 5Q = -96 kJ




































Продолжение и полное описание - доступно только пользователям
