Приборная панель автобусов SCANIA 4 серии

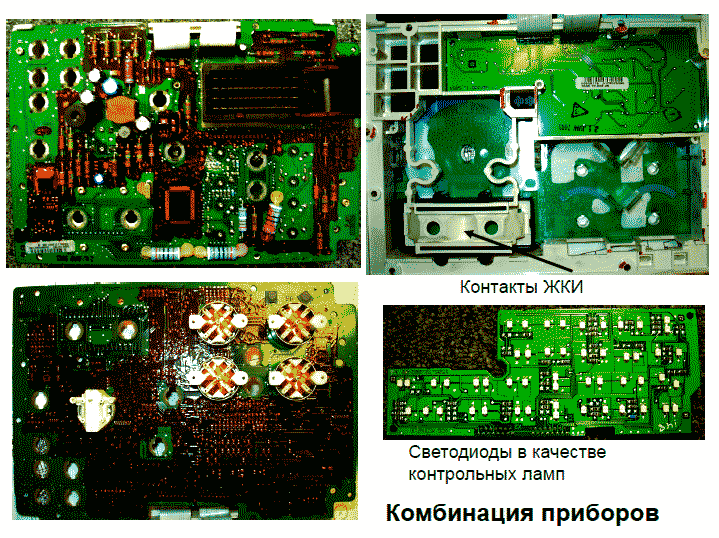

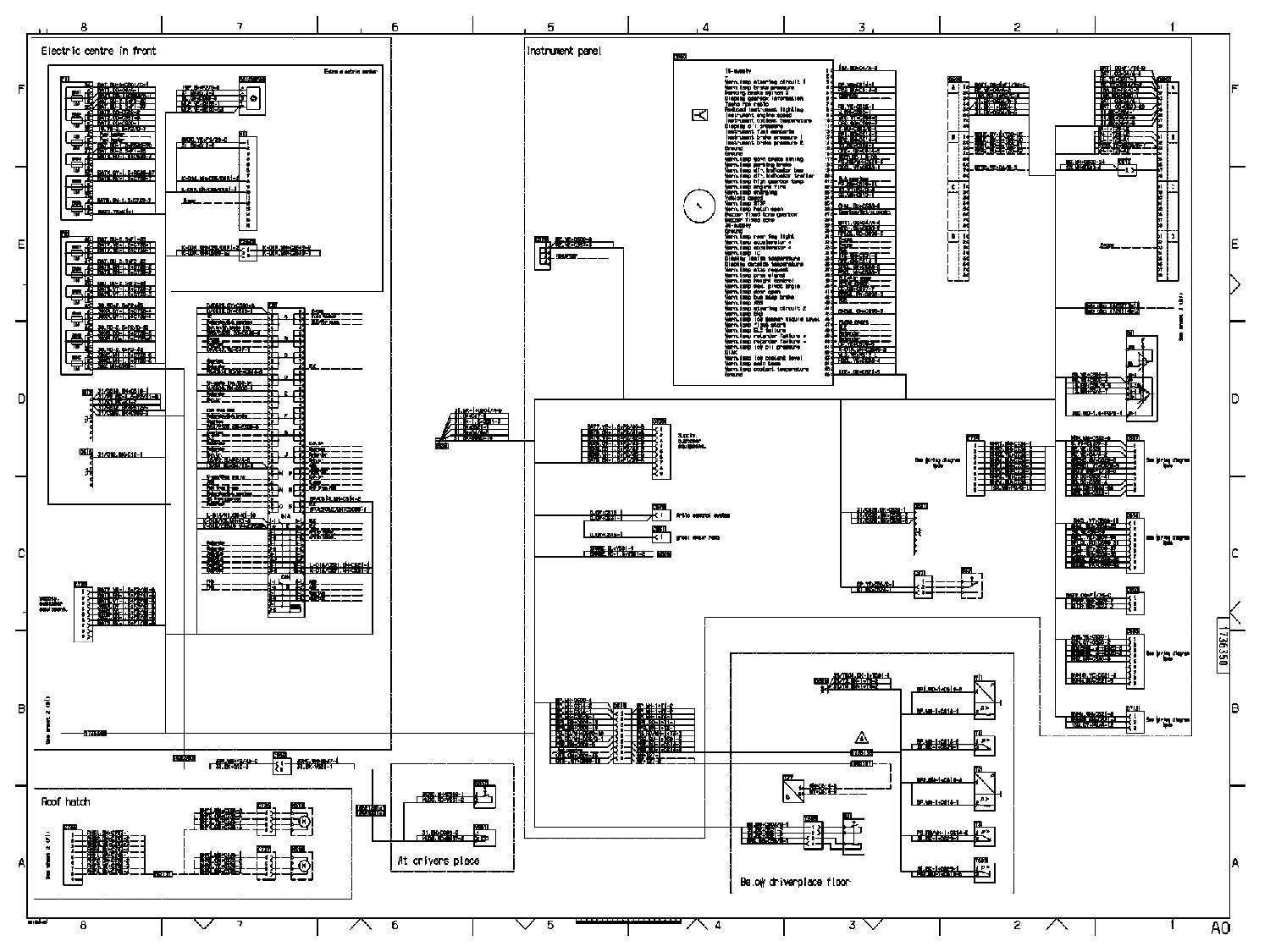

Выводы комбинации приборов

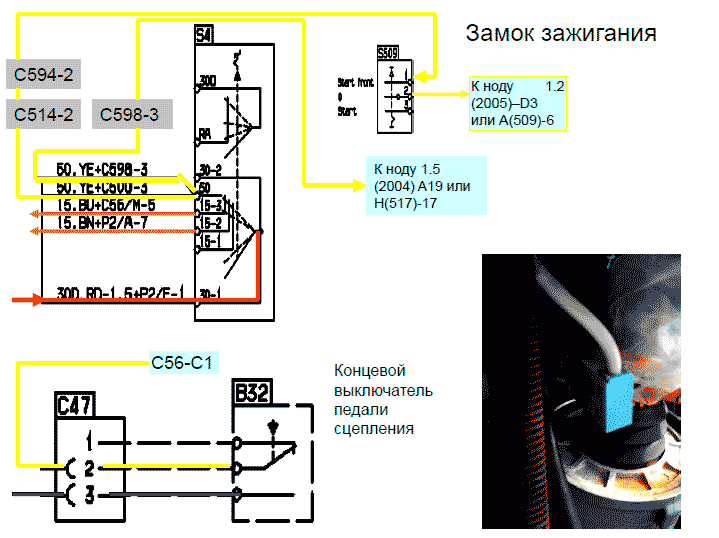

  • 1 - питание «15» (О4-А3...Р2-С5)
  • 2 - не подключено
  • 3 - Контрольная лампа 1 конт рулевого управления (не подключено)
  • 4 - Контрольная лампа давления в тормозной системе (С614-1...Т1, Т2, Т4)
  • 5 - Второй датчик стояночного тормоза (С614-6... Т501)
  • 6 -КП П
  • 7 - Не подключено
  • 8 - Пониженная яркость подсветки (С525-1..С597-3...(схема нода 1.3)..S19 - регулятор яркости подсветки)

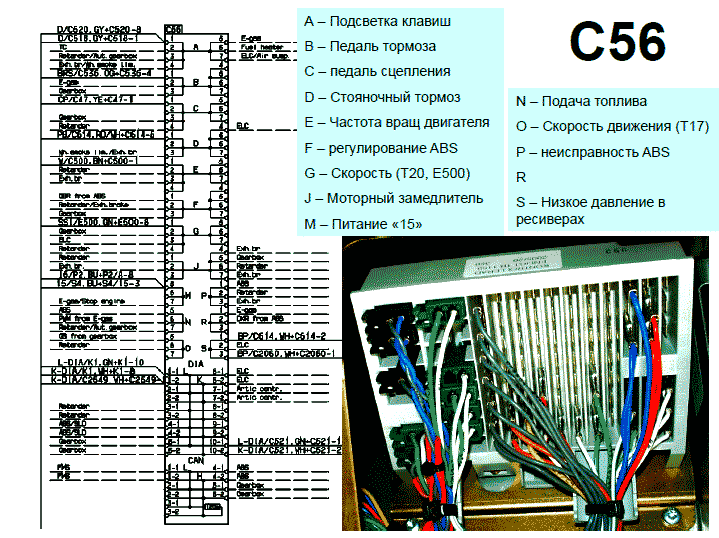

  • 9 Частота вращения двигателя W... С500-1...С56-Е1...С515-2...С516-3...Р3
  • 10 Температура охлаждающей жидкости ...С500-9...С515-6...С616-6...Т504-1
  • 11 Указатель давления масла С500-7...С515-4...С516-5...С372-3..Т9-3 (OG)
  • 12 Указатель уровня топлива С502-Е1...Т16...Т537 (1 или 2 датчика)
  • 13 Давление в переднем контуре тормозной системы С614-3...Т1-1
  • 14 Давление в заднем контуре тормозной системы С614-4...Т2-1
  • 15 Масса
  • 16 Наружн ая температура..С614-9.Т27-2
  • 17 Износ тормозных колодок R536 RP22
  • 18 Контрольная лампа стояночного тормоза С614-5...С56-Э1...Т3
  • 19 Контрольная лампа указателя поворота С598-1...нод 1.5(2004) Е-18
  • 20 Указатель поворота прицепа (не подключено)
  • 21 Контрольная лампа перегрева АКПП
  • 22 Контрольная лампа пожара в моторном отсеке С500-11
  • 23 Контрольная лампа зарядки P2-G8

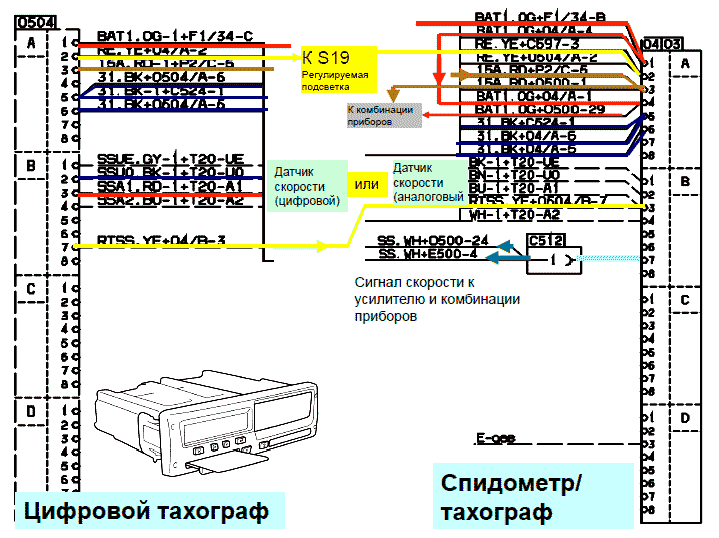

  • 24 Скорость автобуса С512-1...О4-В7..Е500-4
  • 25 Контрольная лампа СТОП Не подключено

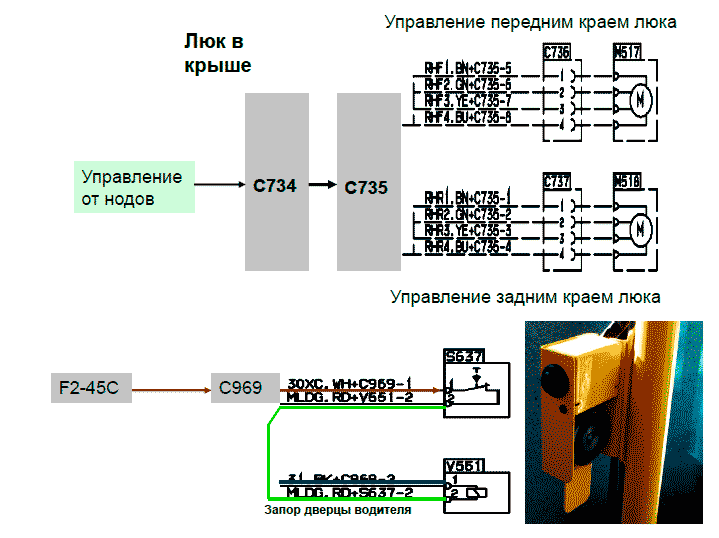

  • 26 Контрольная лампа «Люк открыт» С598-2..нод 1.5 (2004)-Е11
  • 27 Зуммер АКПП/устройство сочленения
  • 28 Зуммер Не подключено

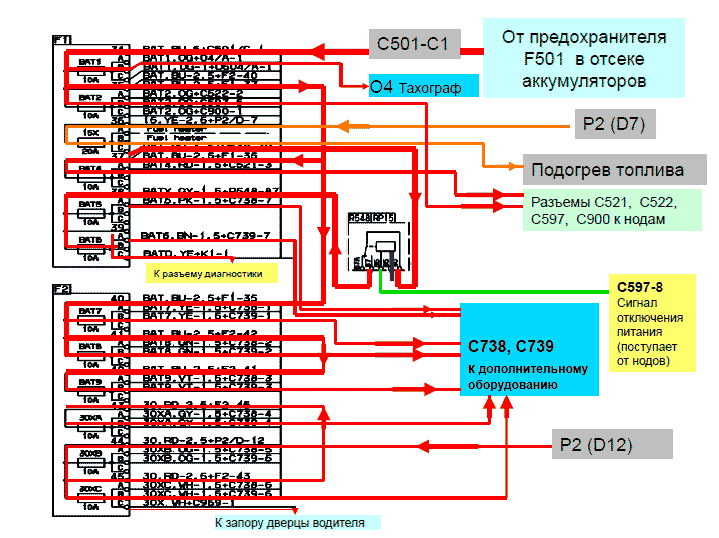

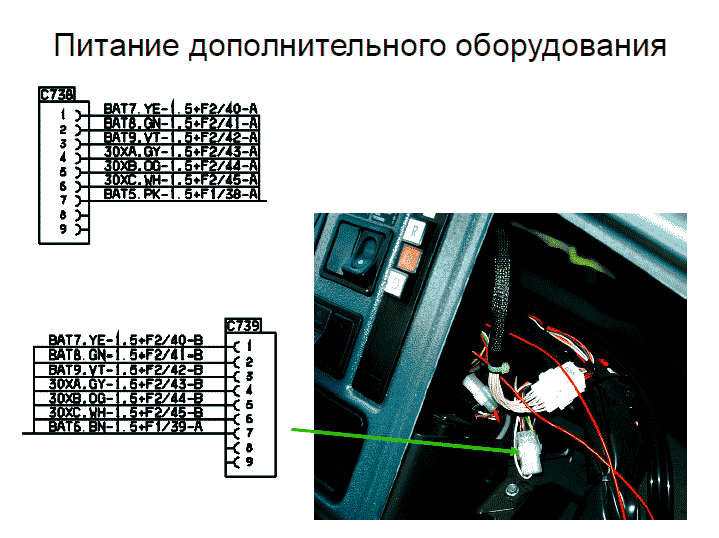

  • 29 Питание ВАТ1 04-A4...F1-34
  • 30 Температура охлаждающей жидкости ...С500-8...С515-5...С616-9.. .Т504-2
  • 31 Контрольная лампа задних противотуманных фонарей С598-5.. нод 1.5 (2004)-Е16
  • 32, 33 Контрольная лампа акселератора EDC (Е-газ)
  • 34 Контрольная лампа ТС (от ABS)
  • 35 Внутренняя температура С521-8 ?
  • 36 Наружная температура С614-8..Т27-1
  • 37 Лампа требования остановки С598-6.. нод 1.5 (2004)-Е8
  • 38 Лампа требования открытия рампы для коляски С598-7.. нод 1.5 (2004)-Е6
  • 39 Контрольная лампа уровня подвески
  • 40 Контрольная лампа устр сочленения
  • 41 Контрольная лампа «Дверь открыта» С597-7 нод 1.3 Е2002-Е7
  • 42 Контрольная лампа тормоза на остановке (BSB) C598-9.. нод 1.5 (2004)-Е13
  • 43 Контрольная лампа ABS
  • 44 Контрольная лампа контура 2 рулевого управления
  • 45 Контрольная лампа BNS C598-8..нод 1.5 (2004)-Е13
  • 46 Контрольная лампа уровня жидкости омывателя (не подключено)
  • 47 Контрольная лампа «Flame Start»
  • 48 Контрольная лампа неисправности подвески
  • 49 Контрольная лампа неисправности ретардера (+)
  • 50 Контрольная лампа неисправности ретардера (-)
  • 51 Контрольная лампа низкого давления масла С500-6..С515-3..С516-4..С372-4..Т9
  • 52 К-линия С56-DIA1-2...K1-8
  • 53 Контрольная лампа уровня охлаждающей жидкости R512-L
  • 54 Контрольная лампа дальнего света С598-4... нод 1.5 (2004)-Е14
  • 55 Контрольная лампа температуры охлаждающей жидкости (не подключено)
  • 56 ? С521-9
