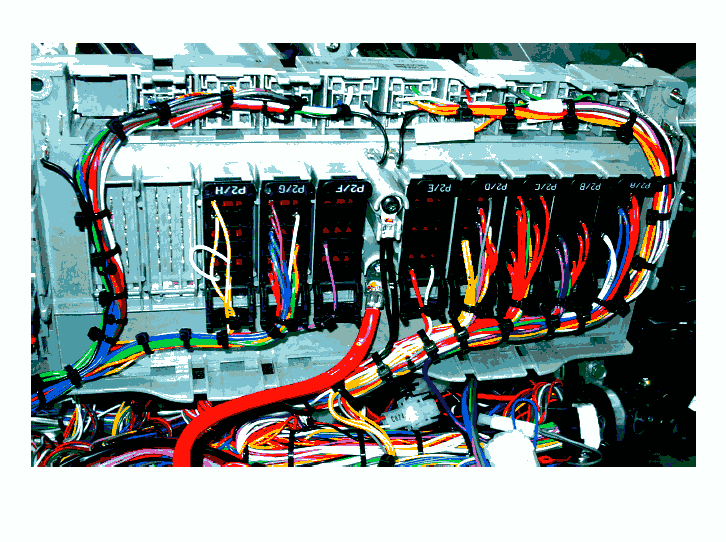

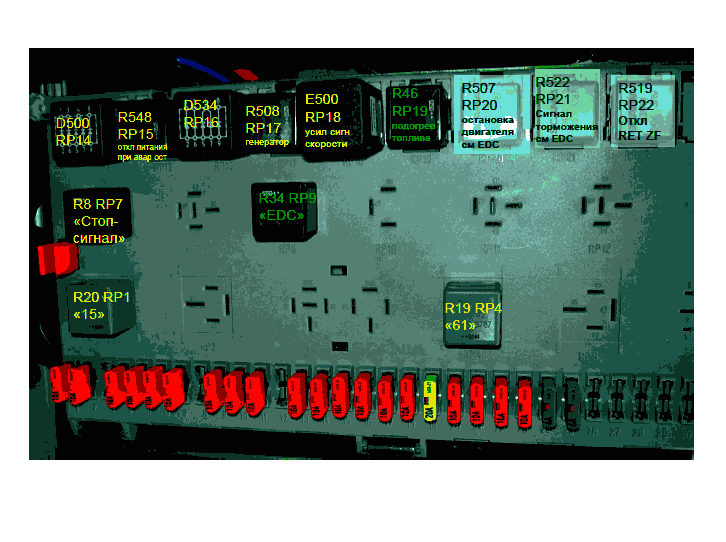

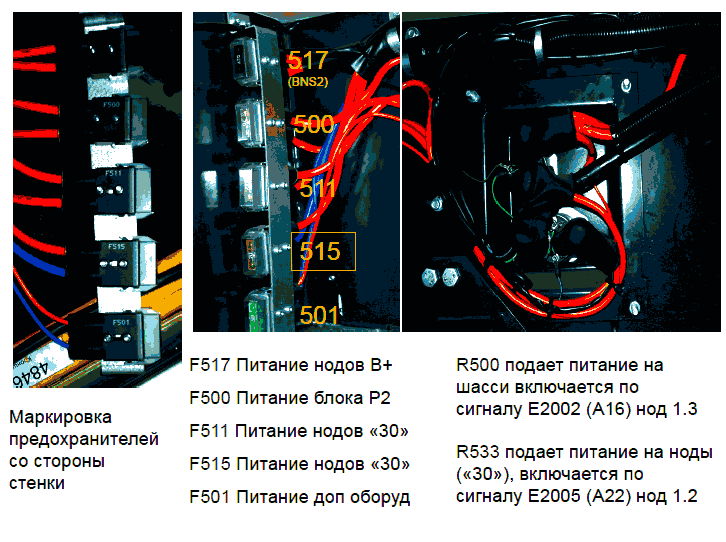

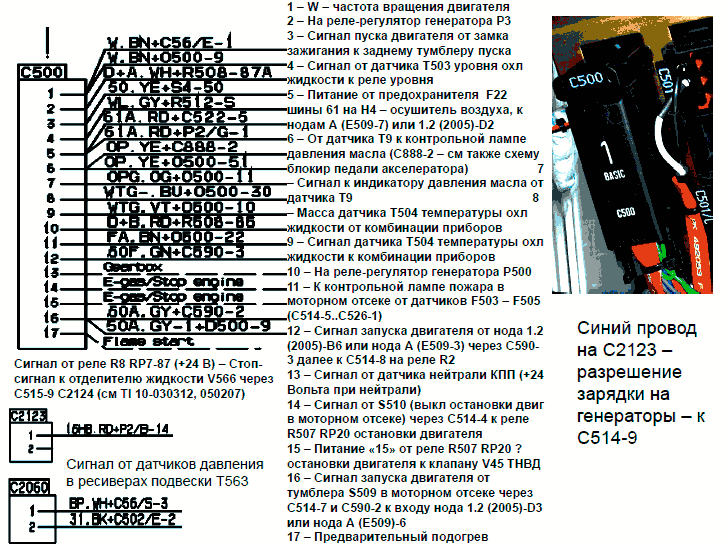

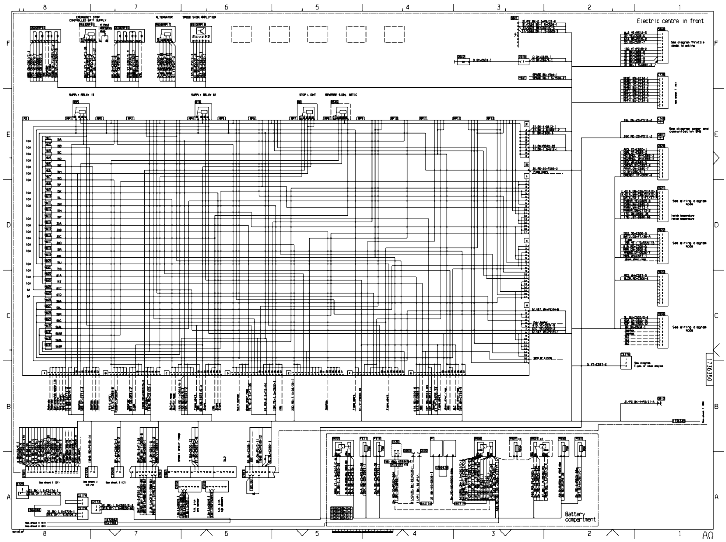

Блок предохранителей автобусов SCANIA 4 серии

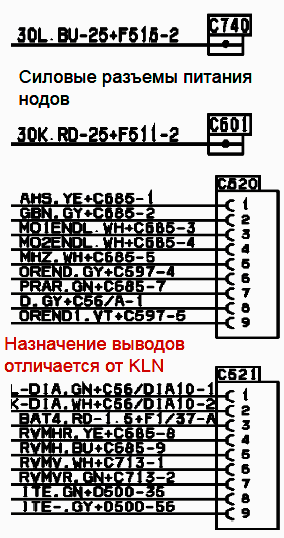

520: (для BNS1, на BNS2 не подключен)
1 - Сигнал включения доп отопителя от С685-1..С711 (Смотри схему нода С(Е511)) к С2032-1 на вход нода А (Е509-5) и Х (Е518-4).
2 - от нода С (Е511 -34) к ноду Х (Е518-34) (К-линия)
3 - Сигнал от выключателя управления 1 створки передней двери S563-1 .С613-1к ноду Х (Е518-6)
4 - Сигнал от выключателя управления 2 створки передней двери S563-3 .С613-2 к ноду Х (Е518-7)
5 - Сигнал (масса) от выключателя аварийной сигнализации S2-4 к ноду Х (Е518-10)
6 - Сигнал открывания входной двери (масса) к ноду Х (Е518-8) от S529
(кнопка за правым лопухом) черезС686-2.(схема нода Е)
7 - Сигнал от рампы отопления на вход нода А (Е509-18) и Х (Е518-4)
8 - Сигнал подсветки от С56-А (аудиосистема и пр)
9 - От выкл S580 (масса - треб. наружного откр двери) через 688-2 (нод В) С686-1 на вход нода Х (Е518-8)

С521 для BNS1
1 - Шина L диагностики от С56 к ноду А (Е509-33)
2 - Шина К диагностики от С56 к ноду А (Е509-33)
3 - Питание от предохранителя F1-4 (BAT4) к ноду Х (Е518-33)
4 - Сигнал от выключателя регулирования зеркала S595-4 к разъему С687-3 (к мотору регулирования зеркала)
5 - Сигнал от выключателя регулирования зеркала S595-7 к разъему С687-4 (к мотору регулирования зеркала)
6 - Сигнал от выключателя регулирования зеркала S595-8 через С713-1 к разъему С687-5 (к мотору регулирования зеркала)
7 - Сигнал от выключателя регулирования зеркала S595-6 через С713-2 к разъему С687-6 (к мотору регулирования зеркала)
8,9 - Сигнал на индикатор внутренней температуры комб приборов

С521 для BNS2
4 - От S595-4 к С2304-3 мотор регулирования зеркала
5 - От S595-7 к С2304-4 Мотор регулирования зеркала
6 - От S595-8 к С2304-5 мотор регулирования зеркала
7 - От S595-6 к С2304-6 мотор регулирования зеркала

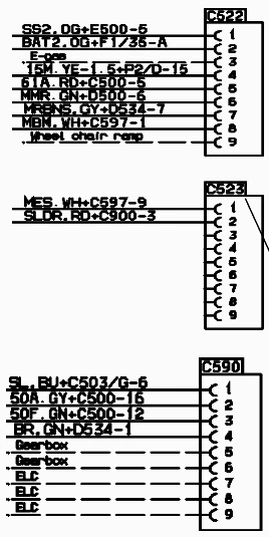

C522
1 - В BNS1: Сигнал скорости на вход нода А(509)-22 от усилителя Е500 (в BNS2 не используется - напрямую от Е500-5 к ноду СС-С17)
2 - В BNS1 Питание от доп предохранителя Р1-2...С688-3..на подсветку наруж кнопки открывания двери S580. B BNS2 не используется
3 - В BNS1 Сигнал системы Е-gas «Педаль газа нажата» на вход нода А (509)-9. B BNS2 не используется.
4 - Сигнал «Зажигание включено» В BNS1 от F11 к ноду А (509)-19. В BNS2 - к ноду 1.2 (2005) на вход D1
5 - Сигнал «Зарядка» от предохранителя F22 шины 61 к нодам А (Е509-7) в BNS1 или 1.2 (2005)-D2 в BNS2

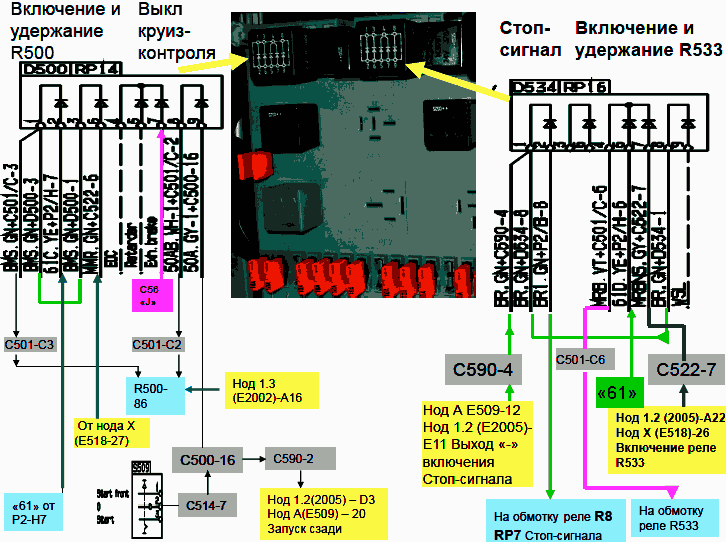

6 - Сигнал от нода Х (518)-27 на включение реле R500 (в BNS2 не исп)

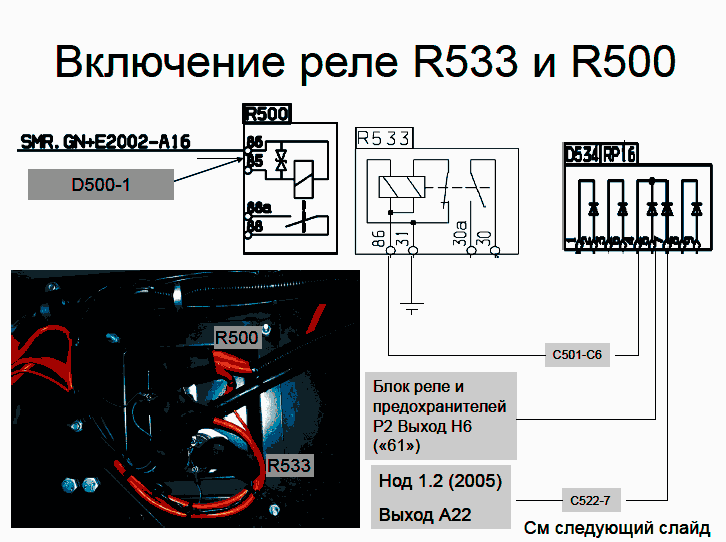

7 - Сигнал от нода 1.2 (2005)-А22 (в BNS2) или нода Х (Е518)-26 в BNS1 на включение реле R533
8 - Сигнал от выключателя S500 (нормально замкнут на массу) на вход нода Х (518)-17 управления реле питания
9 - Не используется (рампа инвалидной коляски)

C523
1 - Сигнал (+24 В = ВАТ2) от выключателя аварийной остановки S582 к ноду Х (518)-5 - вход аварийной остановки (в BNS2 не используется)
2 - Сигнал подсветки ( в BNS2 не используется)

C590

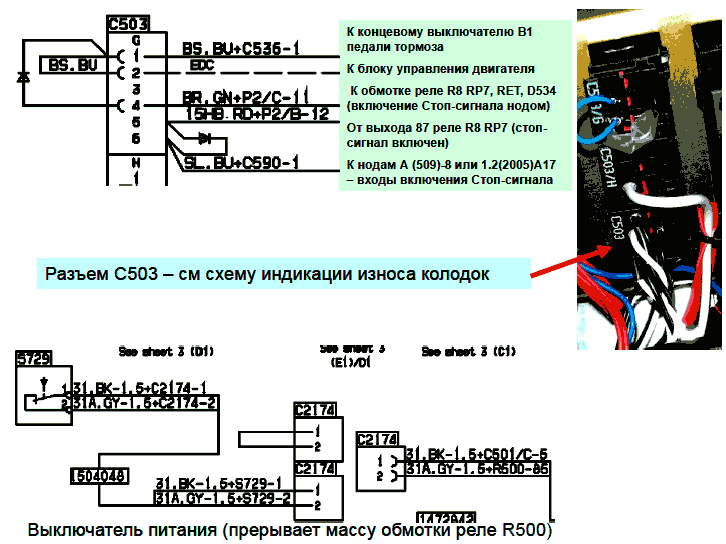

1 - Сигнал «Стоп-сигнал включен» от реле R8 RP7 к нодам А (509)-8 (BNS1)или 1.2(2005)А17 (BNS2)
2 - Сигнал запуска двигателя от тумблера S509 в двиг отсеке к ноду 1.2(2005)-D3 (BNS2) или ноду А(509)-6 в BNS1
3 - Сигнал запуска двигателя от выхода нода 1.2(2005)-В6 или нода А(509)-3 на реле R2 стартера
4 - Включение «Стоп-сигнала» от выходов «-» нода А Е509-12 (BNS1) или нода 1.2 (E2005)-E11(BNS2) к обмотке реле R8 RP7
5 - Сигнал включения заднего хода (+24) от КПП к ноду А(509)-20 в BNS1 или ноду 1.2 (2005)-А13 (BNS2)
6 - Сигнал нейтрали (+24) на вход нода А(509)-21 (BNS1) или нода 1.5(2004)-А15 (BNS2)
7 - не используется
8 - Сигнал запрещения «Kneeling» (масса) на вход нода А(509)-25 в BNS1 или нода 1.2(2005)-Е3 в BNS2
9 - не используется

Полное описание - доступно только пользователям
