Рама и двигатель автобусов SCANIA 4 серии




1 - Ток подмагничивания от реле R508 RP17 -87A на вход 61 (D+) осн генератора Р3 (при пуске). +28 В при работе.

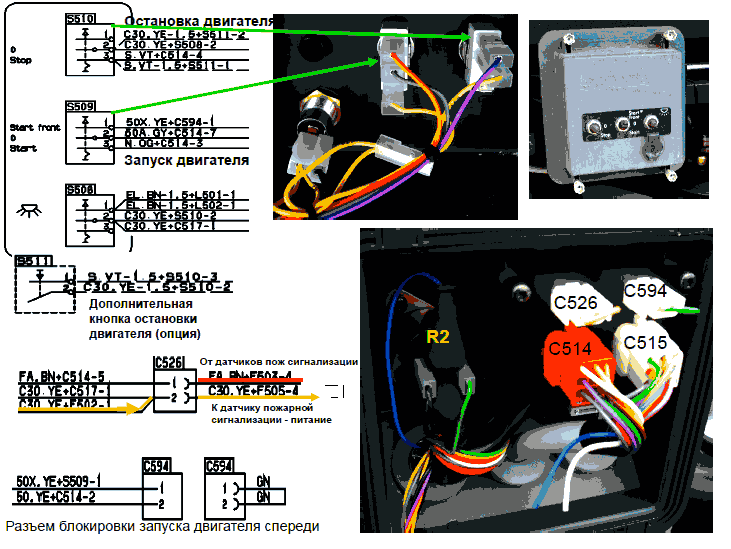

2 - Сигнал запуска двигателя спереди (+24 В) от замка зажигания на S509-1 тумблер запуска сзади
3 - Сигнал от датчика нейтрали КПП (+24 В) на S509-3 тумблер запуска сзади
4 - Сигнал от S510 (+24 B) тумблера остановки двигателя на реле R507 RP20 Остановки двигателя (см схему EDC)
5 - Сигнал «Пожар в моторном отсеке» к комбинации приборов 0500-22 (норма +24 В)
6 - Ток подмагничивания от реле R508 RP17 -85 на вход 61 (D+) доп генератора Р500(при пуске). +28 В при работе
7 - Сигнал запуска двигателя (+24 В) от S509-2 тумблера запуска сзади к ноду A(509)-6(BNS1) или 1.2(2005)-D3 (BNS2)
8 - Сигнал запуска двигателя (+24В) от нода А(509)-3 (BNS1) или 1.2(2005)-В6 (BNS2) к реле R2
9 - Синий (разрешение зарядки генераторов) к С2123

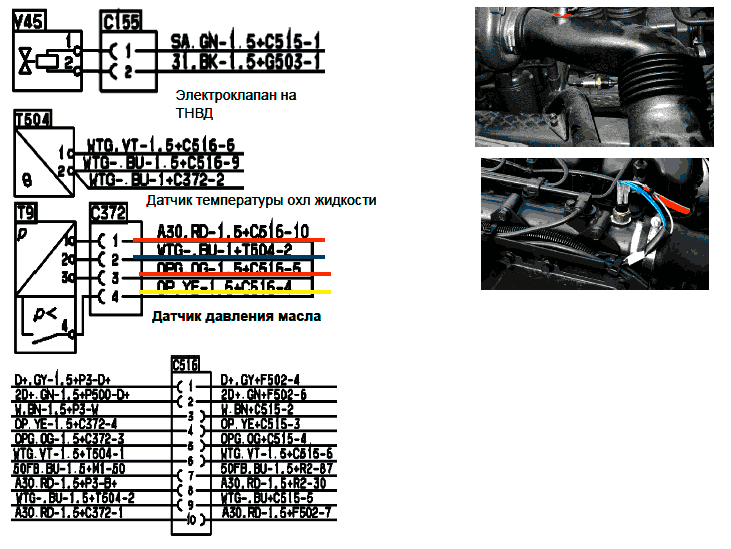

1 - Питание на топливный клапан V45 (+24 B) от EDC или реле остановки двигателя
2 - Сигнал частоты вращения двигателя W от осн генератора Р3 к разъему С56 -Е
3 - Сигнал от датчика Т9 давления масла к контрольной лампе 0500-51 комбинации приборов
4 - Сигнал к индикатору давления масла 0500-11 на комбинации приборов от датчика Т9
5 - Масса датчика температуры охлаждающей жидкости Т504 от комбинации приборов 0500-30
6 - Сигнал датчика температуры охлаждающей жидкости Т504 к комбинации приборов 0500-10

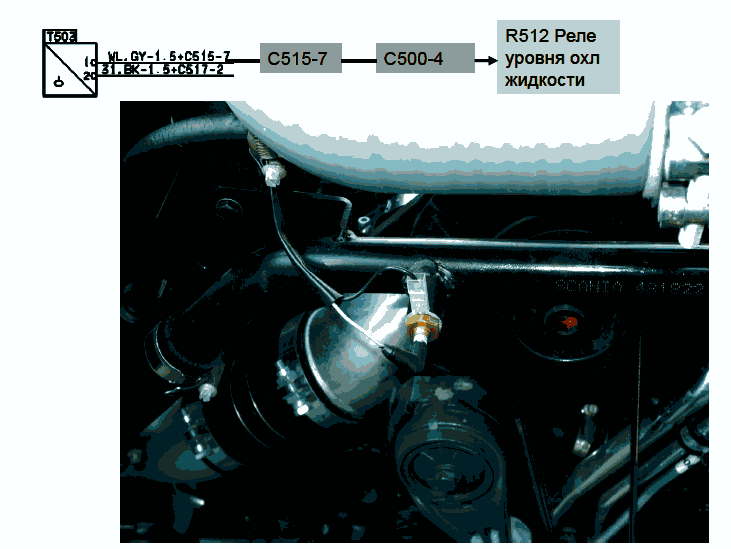

7 - Сигнал от датчика Т503 уровня охлаждающей жидкости к реле уровня R512 RP34

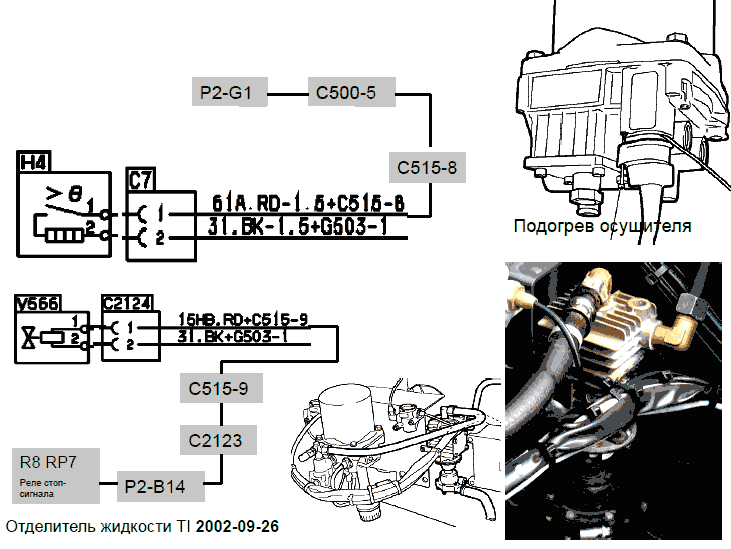

8 - Питание (шина 61 от предохр F22 - вывод P2-G1) на подогрев осушителя воздуха
9 - Сигнал на клапан отделителя жидкости V566 от выхода (Р2-В14) реле R8 RP7 стоп-сигнала








С516:
1 - Сигнал (ток подмагничивания) от реле-регулятора (D+ = 61) осн генератора Р3 к реле R508 RP17 -87A
2 - Сигнал (ток подмагничивания) от реле-регулятора (D+ = 61) доп генератора Р500 к реле R508 RP17 -85
3 - Сигнал W от осн генератора Р3 к С56-Е
4 - Сигнал от датчика давления масла Т9-4 к контрольной лампе комбинации приборов 0500-51
5 - Сигнал от датчика давления масла Т9-3 к индикатору давления масла комбинации приборов О500-11
6 - Сигнал от датчика температуры охлаждающей жидкости к индикатору комбинации приборов 0500-10

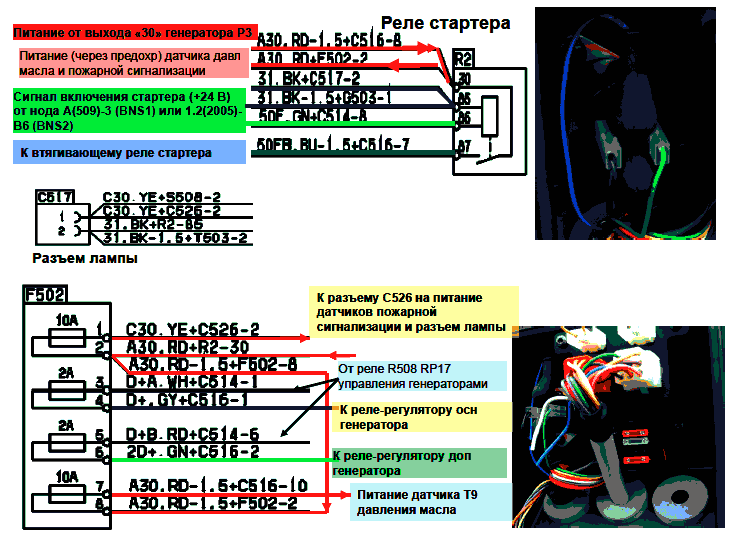

7 - Сигнал запуска двигателя от реле R2 на втягивающее реле стартера
8 - Питание (+24 В) к реле R2-30 осн генератора Р3-30
9 - Питание к датчику давления масла от предохранителя

Полное описание - доступно только пользователям
