Компоненты электрооборудования RENAULT PREMIUM euro 4

Обзор месторасположений
  • Распределительный блок
  • Внутреннее соединение шины CAN
  • Оборудование ADR
  • Электронные системы автомобиля
  • Управление подачей мочевины (1/2)
  • Управление подачей мочевины (2/2)
  • 7-литровый двигатель, электронное управление (1/2)
  • 7-литровый двигатель, электронное управление (2/2)
  • Месторасположение приборов на 7-литровом двигателе
  • 11-литровый двигатель, электронное управление (1/2)
  • 11-литровый двигатель, электронное управление (2/2)
  • Месторасположение приборов на двигателе 11 литров (1/2)
  • Месторасположение устройств на 11-литровом двигателе (2/2)
  • Гидравлический замедлитель (1/2)
  • Гидравлический замедлитель (2/2)
  • Пневмоподвеска 4x2 - 6x2
  • Пневмоподвеска 4x2 - 1C
  • Пневмоподвеска 4x2 - 2C
  • Пневмоподвеска 6x2 - 2C TAG
  • Пневмоподвеска 6x2 - 2C PUSHER
  • Пневмоподвеска 6x4
  • Пневмоподвеска 8x4
  • Оборудование EBS 4x2 - 6x2 - 6x4 - 8x4
  • Оборудование EBS 4x2
  • Оборудование EBS 4x2 для колесной базы 3900
  • Оборудование EBS 6x2 TAG
  • Оборудование EBS 6x2 PUSHER
  • Оборудование EBS 6x4
  • Оборудование EBS 8x4
  • Управляемая ось
  • Автоматическая коробка передач
  • Автоматическая коробка передач
  • Коробка передач ALLISON 3000V (1/2)
  • Коробка передач ALLISON 3000V (2/2)
  • Радио (1/2)
  • Радио (2/2)
  • Контроллеры TTU / TGW
  • Электронное противоугонное устройство
  • Сигнализация (1/2)
  • Сигнализация (2/2)
  • Контроль давления в шинах
  • Управление освещением и приборами внешней сигнализации
  • Управление дверями
  • Оборудование и оснащение кузова
  • Масса (1/2)
  • Масса (2/2)

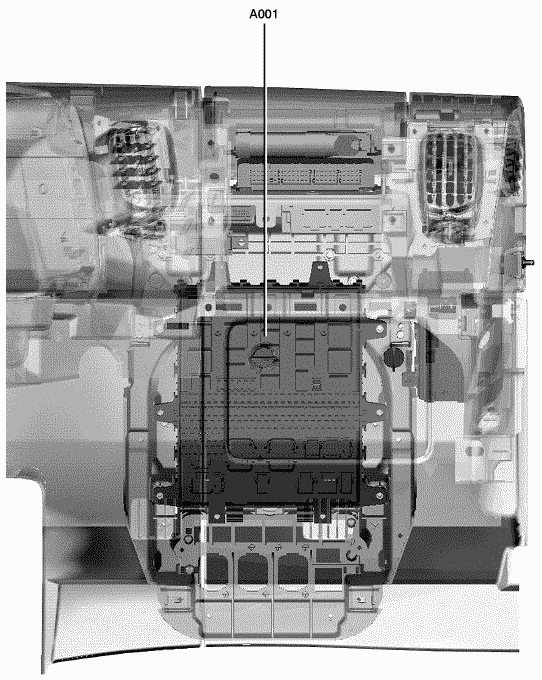

Распределительный блок

A001 Блок электрического распределения в кабине

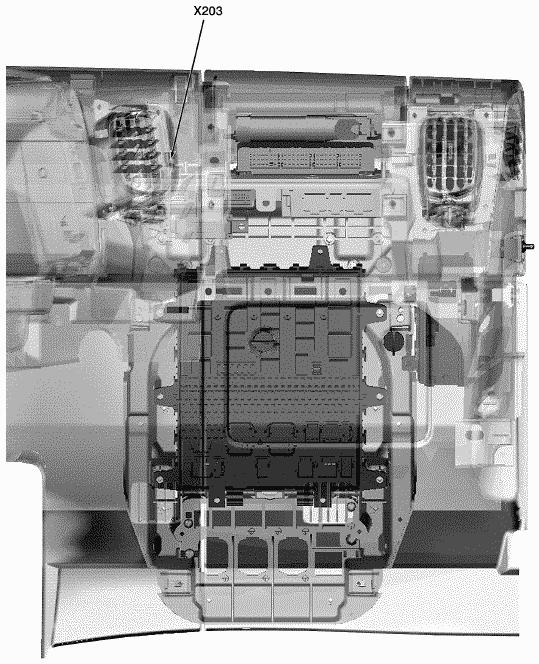

Внутреннее соединение шины CAN

X203 Разъем группового типа для шины CAN

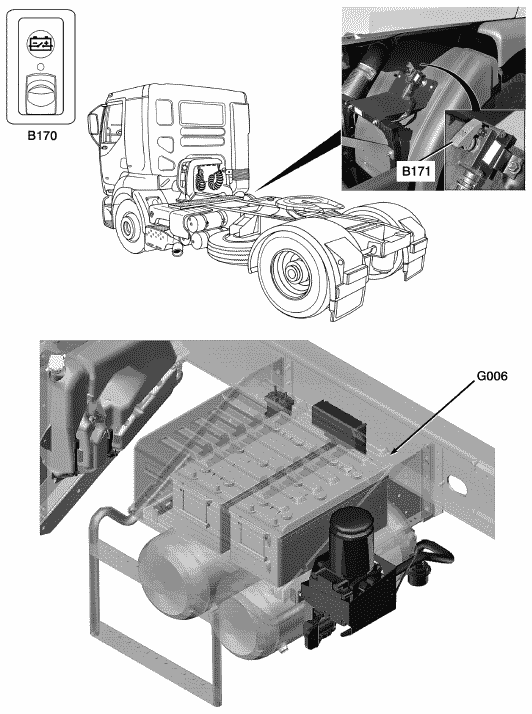

Оборудование ADR

B170 Кнопка аварийной остановки в кабине
B171 Кнопка аварийной остановки на шасси
G006 Электронный блок управления электропитанием автомобиля (ADR)

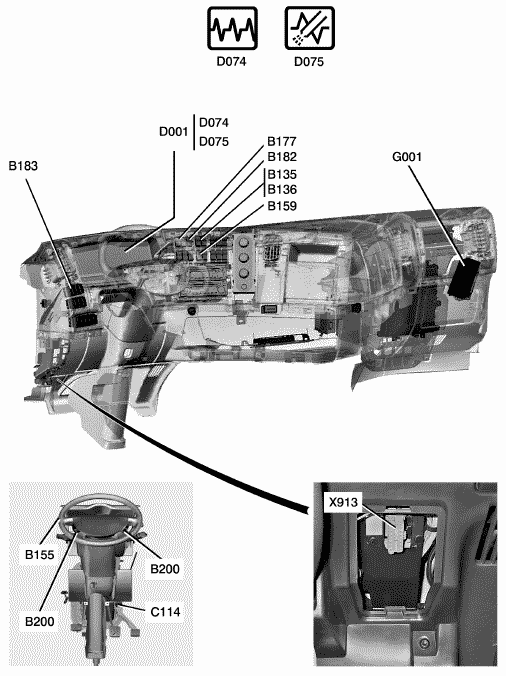

Электронные системы автомобиля

B135 Переключатель включения регулятора скорости и оборотов двигателя
B136 Переключатель наладки регулятора скорости и оборотов двигателя
B155 Гидравлический или электрический тормоз-замедлитель, орган управления
B159 Кнопка задания оборотов двигателя для движения по пересеченной местности
B177 Переключатель запроса приведения в действие механизма отбора мощности №1 (в кабине)
B182 Выбор авто/ручной, орган управления
B183 Переключатель слива воды из топлива
B200 Переключатели регулятора скорости
C114 Комплект датчика педали акселератора
D001 Главный информационный дисплей
D074 Аварийная контрольная лампа (электронной системы автомобиля)
D075 Информационный указатель (перебоя в электронной системе автомобиля)
G001 Электронный блок управления автомобилем
X913 Диагностический разъем автомобиля

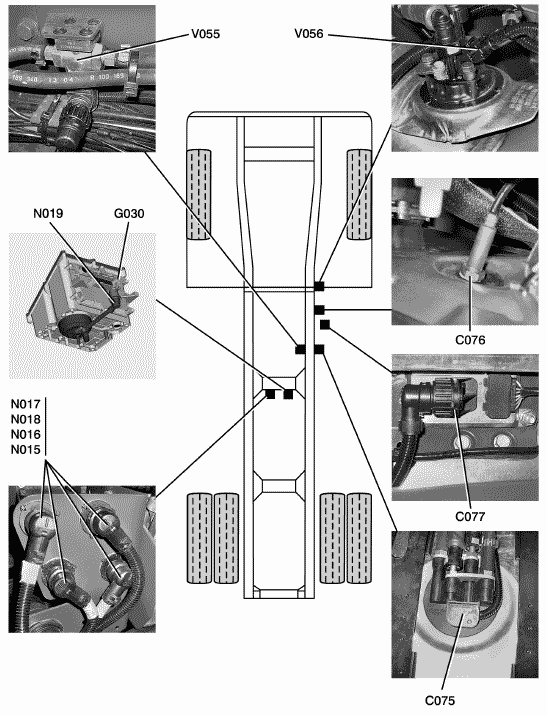

Управление подачей мочевины (1/2)

C075 Датчики температуры и уровня мочевины в баке
C076 Датчик температуры отработавших газов
C077 Датчик концентрации оксидов азота
G030 Модуль насоса регулирования подачи мочевины
N015 Нагревательный элемент мочевины (в контуре от бака до насосного модуля)
N016 Нагревательный элемент мочевины (в контуре от насосного модуля до бака)
N017 Нагревательный элемент мочевины (в контуре от насосного модуля до дозирующего электроклапана)
N018 Нагревательный элемент мочевины (в контуре от дозирующего электроклапана до насосного модуля)
N019 Нагревательный элемент мочевины (в фильтре на насосе)
V055 Электроклапан ответвления водяного контура двигателя
V056 Дозировочный электроклапан подачи мочевины

Все компоненты - подробно описаны в
