Расположение и обозначение разъемов на DAF XF95

СПИСОК РАЗЪЕМОВ
  • Строка 1 = Кодировка разъема
  • Строка 2 = Количество выводов на разъеме
  • Строка 3 = Цвет разъема
  • Строка 4 = Описание разъема, если таковое требуется
  • Строка 5 = Расположение разъема на автомобиле

116
7
Черный
Жгут проводов на раме для механической подъемной оси
В распределительной коробке, внутри рамы со стороны пассажира, перед ведущим задним мостом

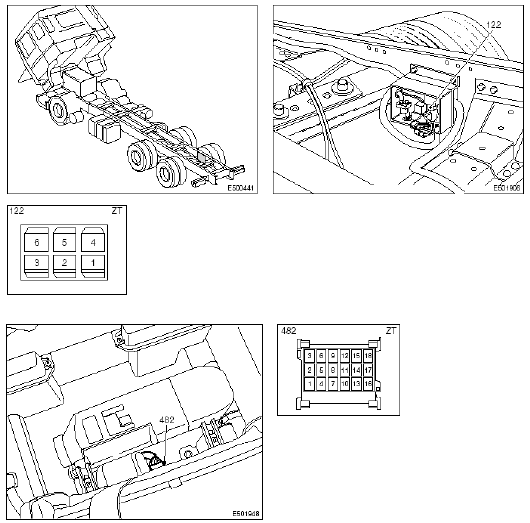

122
6
Белый
Реле времени, механическое подъемное устройство
На электронном блоке механического подъемного устройства, в раме со стороны пассажира, передняя часть приводного заднего моста

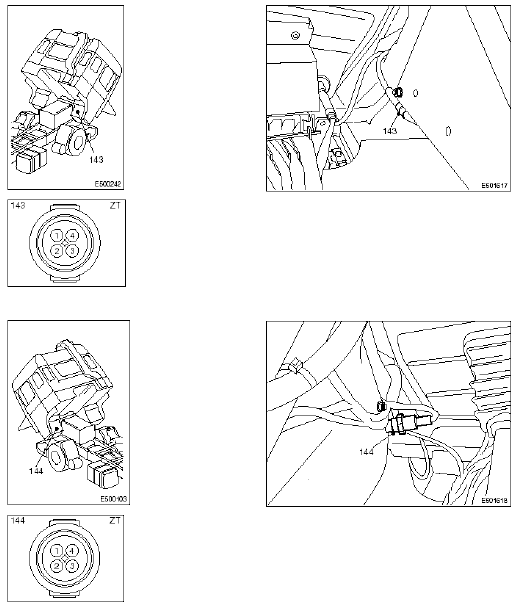

143
4
Черный
Освещение подножки
Под кабиной со стороны водителя

144
4
Черный
Освещение подножки
Под кабиной со стороны пассажира

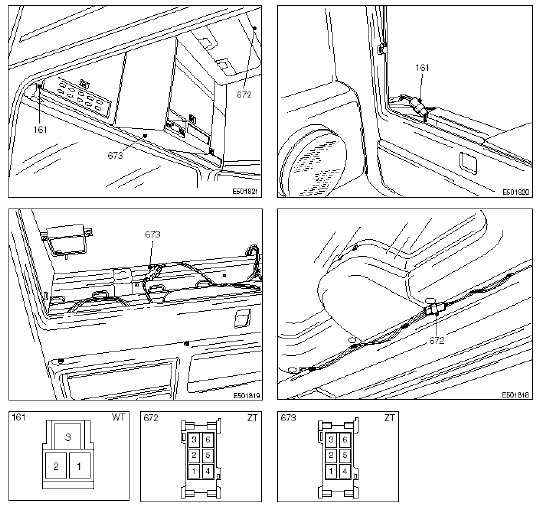

161
3
Белый
Габаритные огни
Антресоль, со стороны водителя

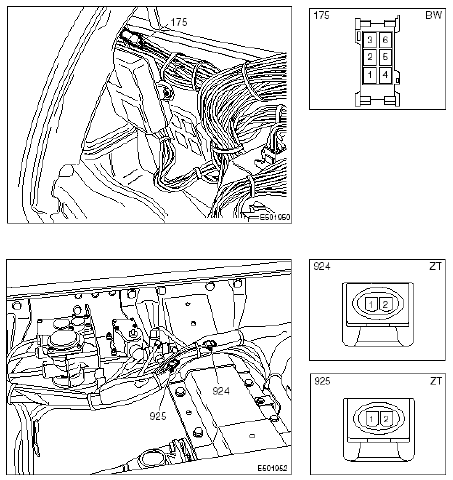

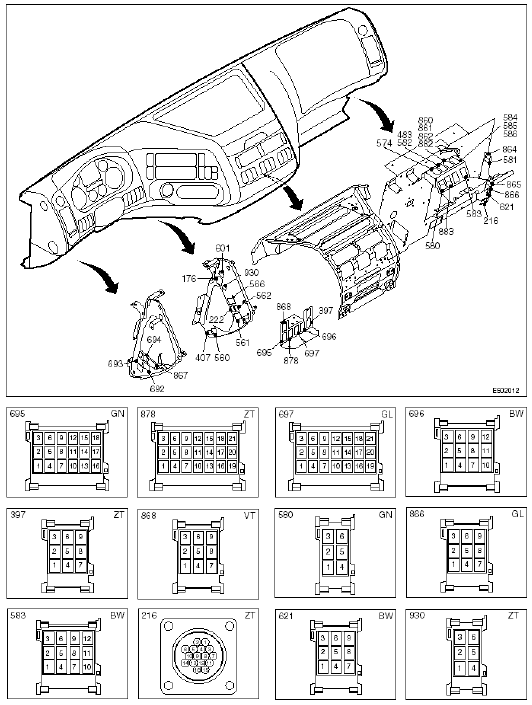

175
6
Синий
Выключатель кондиционера
За обогревателем со стороны пассажира

176
21
Синий
Переключатели панели приборов
Стенка разъема, за правой накладкой рулевой колонки

190
21
Черный
Проводка в антресоли
В антресоли, со стороны водителя

216
16
Черный
Диагностика
Снизу справа, центральный блок

222
6
Синий
Замок зажигания на рулевой колонке
За накладкой панели радиоприемника

231
5
Черный
Выключатель освещения
На переключателе освещения, с левой стороны от рулевой колонки

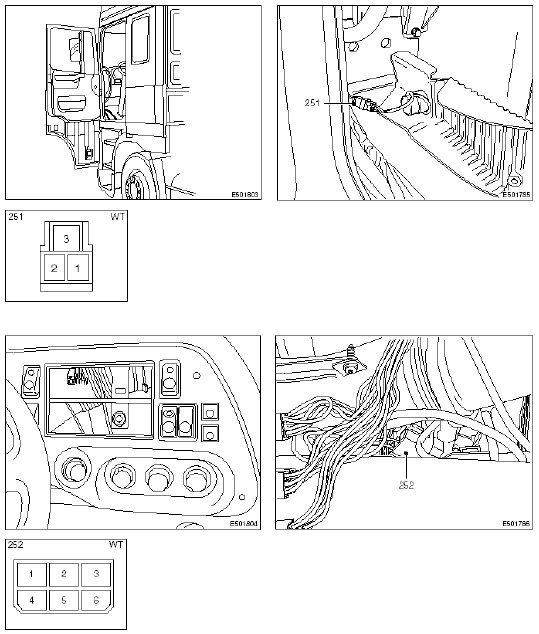

251
3
Белый
Выключатель моторного тормоза
На нижней панели переключателя срабатывании моторного тормоза

261
6
Белый
Электродвигатель очистителя лобового стекла
За накладкой панели радиоприемника

269
14
Черный
Блок термостата, отопитель кабины Eberspacher Airtronic
Угол задней стенки, со стороны водителя

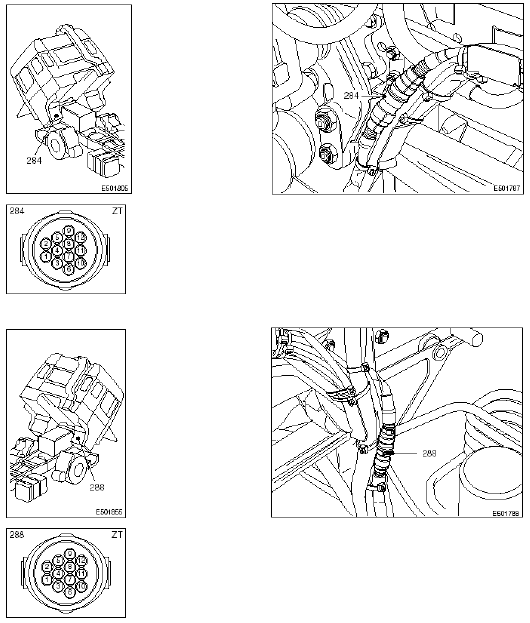

284
12
Черный
Оборудование рамы
Под кабиной со стороны водителя

288
12
Черный
Оборудование рамы
Под кабиной со стороны водителя

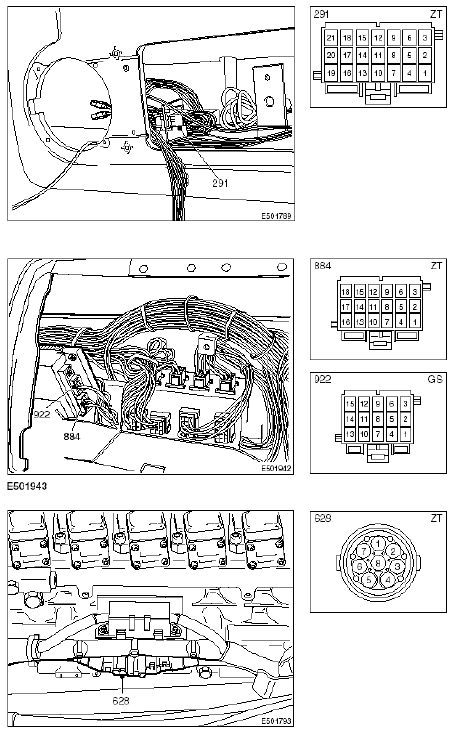

291
21
Черный
Проводка в антресоли
Антресоль, со стороны водителя

294
35
Черный
Система управления двигателем UPEC (разъем А)
На электронном блоке UPEC, рядом с блоком двигателя, со стороны водителя

295
35
Черный
Система управления двигателем UPEC (разъем В)
На электронном блоке UPEC, рядом с блоком двигателя, со стороны водителя

307
9
Черный
Система дистанционного управления системы ECAS
Под водительским сиденьем

340
35
Черный
Разъем для электронного блока ECAS-2 (6х2)
На электронном блоке ECAS-2 (6х2)

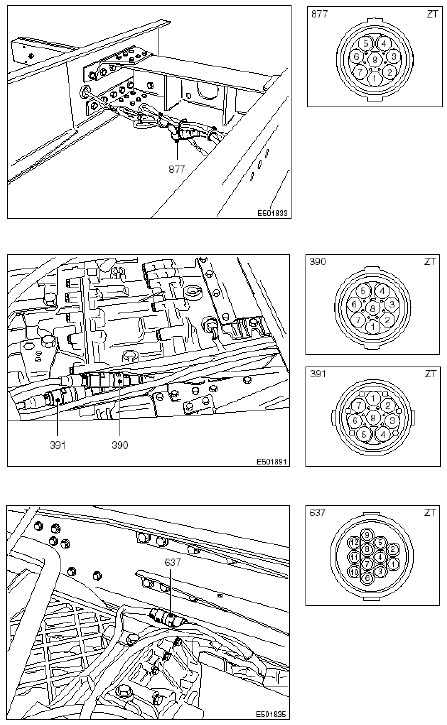

390
8
Черный
Коробка передач AS Tronic
С правой стороны коробки передач

391
8
Черный
Коробка передач AS Tronic
С правой стороны коробки передач

397
12
Черный
Проводка отопителя
За панелью радиоприемника в стенке разъема

400
35
Серый
Разъем печатной платы
В задней части печатной платы, центральный блок – разъем А

401
35
Черный
Разъем печатной платы
В задней части печатной платы, центральный блок – разъем В

402
35
Серый
Разъем печатной платы
В задней части печатной платы, центральный блок – разъем С

403
35
Черный
Разъем печатной платы
В задней части печатной платы, центральный блок – разъем D

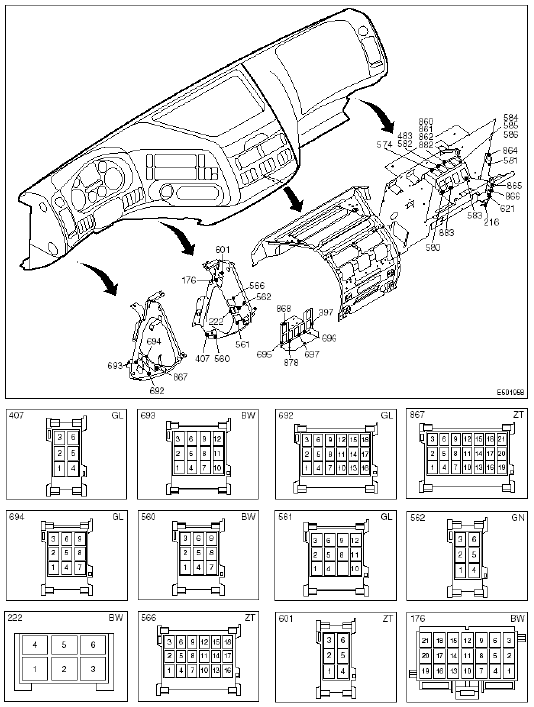

407
6
Желтый
Датчик педали сцепления
Разъем на перегородке за правой накладкой облицовки рулевой колонки

416
1
Белый
Разъем печатной платы, энергоснабжение до замка зажигания
В задней части печатной платы, в центральном блоке

417
1
Коричневый
Разъем печатной платы, энергоснабжение после замка зажигания
В задней части печатной платой, центральный блок

424
8
Серый
Энергоснабжение радиоприемника
За панелью радиоприемника

425
8
Коричневый
Динамики
За панелью радиоприемника

446
25
Черный
Разъем электронного блока системы ECAS-3 (4x2)
На электронном блоке системы ECAS-3 (4х2)

453
18
Черный
Разъем А электронного блока системы АBS / ASC-D
На электронном блоке системы ABS/ASC-D, центральный блок

454
6
Черный
Разъем В электронного блока системы АBS / ASC-D
На электронном блоке системы ABS/ASC-D, центральный блок

455
9
Черный
Разъем С электронного блока системы АBS / ASC-D
На электронном блоке системы ABS/ASC-D, центральный блок

456
15
Черный
Разъем D электронного блока системы ABS / ASC-D
На электронном блоке системы ABS/ASC-D, центральный блок

482
18
Черный
Разъем отопителя Eberspächer D3LC
Под сиденьем пассажира

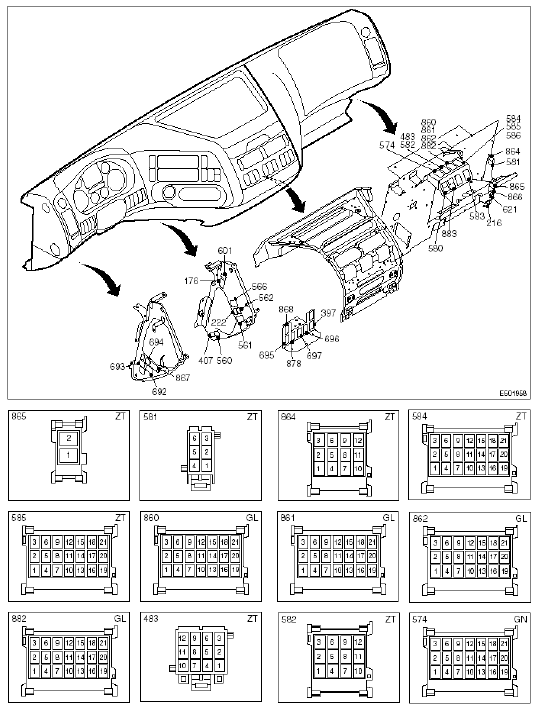

483
12
Черный
Отопитель кабины Eberspächer Airtronic
Разъем на перегородке под печатной платой, центральный блок

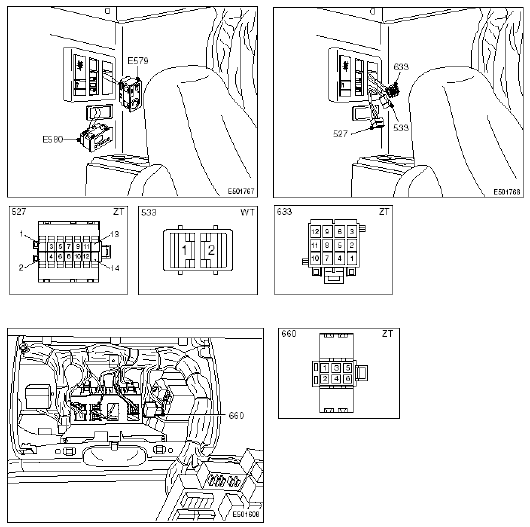

527
14
Черный
Блок термостата, отопитель кабины Eberspächer Hydronic 10
На блоке термостата, в заднем углу кабины, со стороны водителя

529
3
Белый
Световая линия
За панелью переключателя освещения со стороны водителя

533
2
Белый
Отопитель кабины Eberspächer Hydronic 10, датчик температуры
На задней стенке кабины

545
8
Синий
Замок кабины
Проходной соединитель приборной панели, гнездо D9

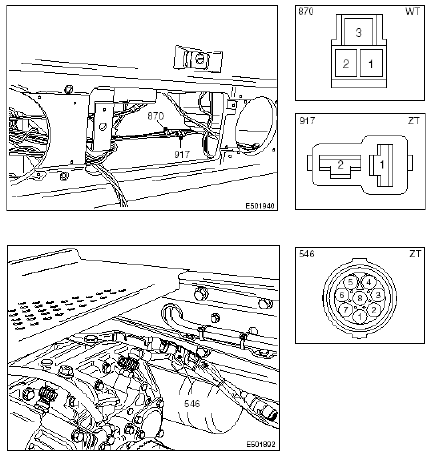

546
16
Черный
Коробка передач
С правой стороны от коробки передач

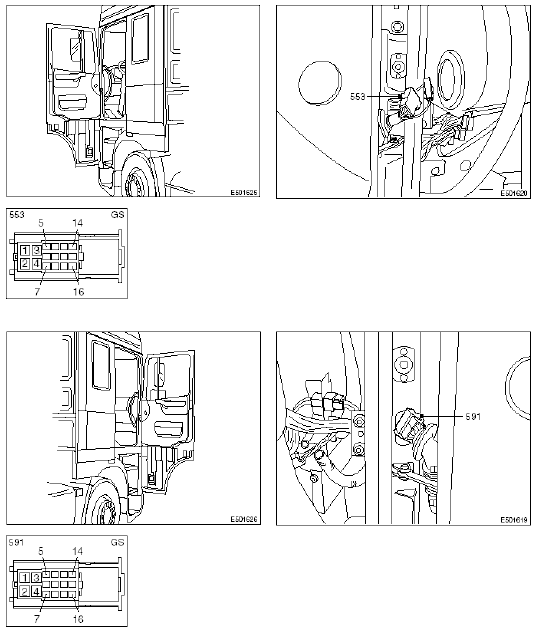

553
9
Серый
Проводка в двери, со стороны водителя
Стойка двери, со стороны водителя

560
12
Синий
Оборудование, клапан системы EBS
Разъем на перегородке за правой накладкой облицовки рулевой колонки

561
6
Желтый
Рулевая колонка – разъем В
Разъем на перегородке за правой накладкой облицовки рулевой колонки

562
14
Зеленый
Иммобилайзер
Разъем на перегородке за правой накладкой облицовки рулевой колонки

563
18
Черный
Приборный щиток
За приборным щитком DIP-4

566
21
Черный
Рулевая колонка – разъем А
Разъем на перегородке за правой накладкой облицовки рулевой колонки

574
6
Зеленый
Система сигнализации
Разъем на перегородке под печатной платой, центральный блок

580
6
Зеленый
Дополнительное оборудование кузова
Разъем на перегородке под печатной платой, центральный блок

581
12
Черный
Проводка в потолке
За правой накладкой со стороны пассажира, разъем на перегородке

582
12
Черный
Отопитель кабины Eberspächer Hydronic 10
Разъем на перегородке под печатной платой, центральный блок

583
21
Синий
Интардер
Разъем на перегородке под печатной платой, центральный блок

584
21
Черный
Система EBS
Разъем на перегородке под печатной платой, центральный блок

585
21
Черный
Система ABS
Разъем на перегородке под печатной платой, центральный блок

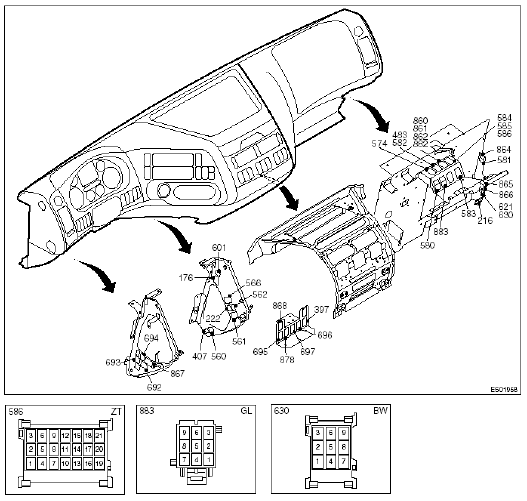

586
12
Черный
Тормозная накладка
Разъем на перегородке под печатной платой, центральный блок

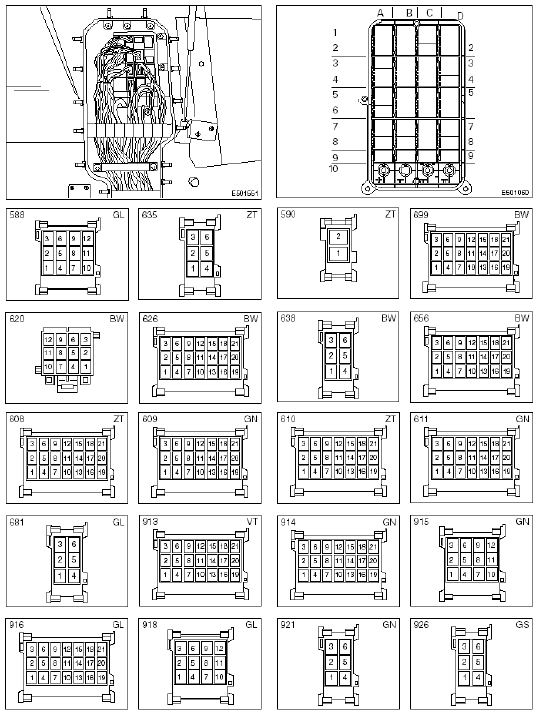

588
2
Желтый
Функциональный разъем блока UPEC (А068)
Проходной соединитель приборной панели, гнездо А4

590
16
Черный
Система ABS, прицеп
Проходной соединитель приборной панели, гнездо В9

591
12
Серый
Проводка пассажирской двери
Стойка водительской двери

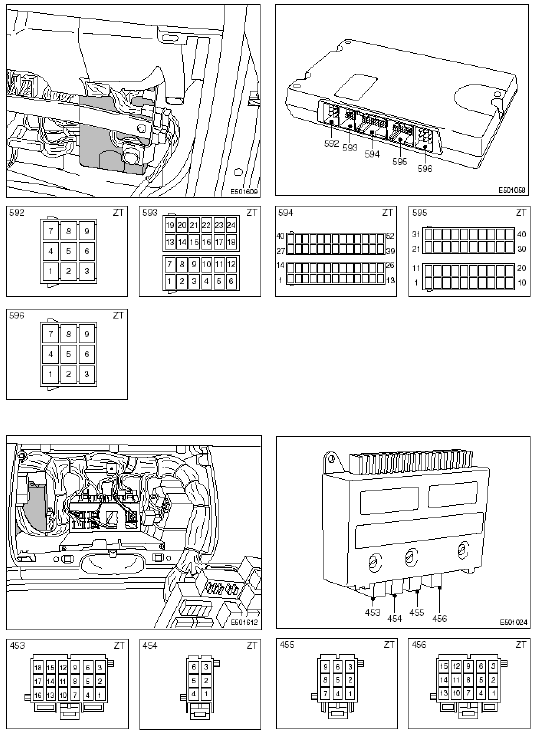

592
9
Черный
А - разъем, электронный блок, VIC
На электронном блоке VIC, центральный блок

593
24
Черный
В - разъем, электронный блок, VIC
На электронном блоке VIC, центральный блок

594
52
Черный
С - разъем, электронный блок, VIC
На электронном блоке VIC, центральный блок

595
40
Черный
D-разъем, электронный блок, VIС
На электронном блоке VIC, центральный блок

596
9
Черный
Е - разъем, электронный блок, VIC
На электронном блоке VIC, центральный блок

597
12
Черный
Проводка крыши
Антресоль, со стороны водителя

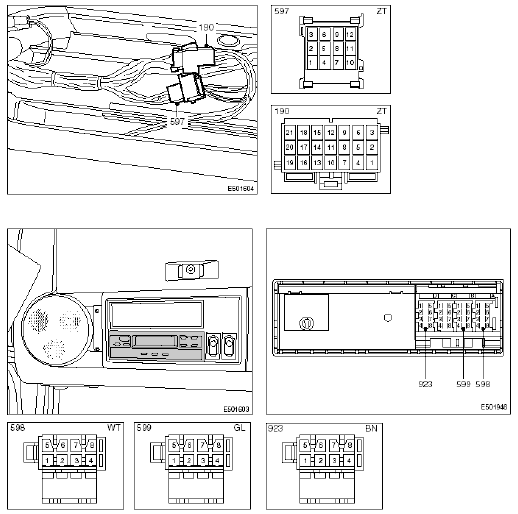

598
8
Белый
А - разъем
В задней части тахографа

599
8
Желтый
В - разъем
В задней части тахографа

600
16
Черный
Электронный блок, CDS-3
Антресоль, со стороны водителя

601
6
Черный
Внутренняя система сигнализации/ датчик контроля грузового отсека
Разъем на перегородке за правой накладкой облицовки рулевой колонки

602
6
Зеленый
Сирена системы сигнализации
Под приборным щитком

603
12
Черный
Разъем А электронного блока системы ASL-S
Центральный блок, на электронном блоке системы сигнализации

604
21
Черный
Разъем В электронного блока системы ASL-S
Центральный блок, на электронном блоке системы сигнализации

608
21
Серый
Система EBS на раме
Проходной соединитель панели приборов, гнездо В5/6

609
21
Зеленый
Система EBS на кузове
Проходной соединитель панели приборов, гнездо С7/8

610
21
Серый
Система ABS на раме
Проходной соединитель панели приборов, гнездо В5/6

611
21
Зеленый
Система ABS на кузове
Проходной соединитель панели приборов, гнездо С7/8

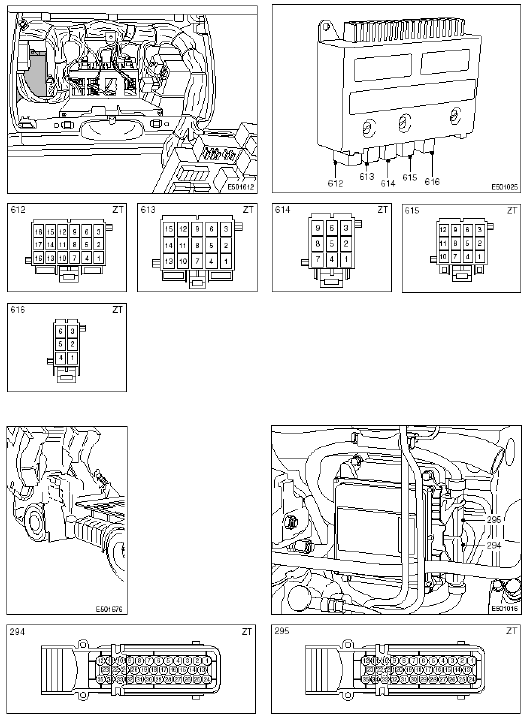

612
18
Черный
А - разъем, электронный блок системы EBS
Центральный блок, на электронном блоке системы EBS

613
15
Черный
В - разъем, электронный блок системы EBS
Центральный блок, на электронном блоке системы EBS

614
9
Черный
С-разъем, электронный блок системы EBS
Центральный блок, на электронном блоке системы EBS

615
12
Черный
D-разъем, электронный блок системы EBS
Центральный блок, на электронном блоке системы EBS

616
6
Черный
Е-разъем, электронный блок системы EBS
Центральный блок, на электронном блоке системы EBS

620
12
Синий
Интардер ZF
Проходной соединитель панели приборов, гнездо D8

621
9
Синий
Проводка отопителя кабины Eberspächer Airtronic
Разъем на перегородке за правой накладкой облицовки со стороны пассажира

622
88
Черный
Электронный блок интардера EST 42
Центральный блок, на электронном блоке интардера

624
2
Черный
Кабель-удлинитель топливного насоса отопителя кабины
За кабиной, на лонжероне. Специальная модель автомобиля

625
4
Черный
Кабель-удлинитель датчика уровня топлива
За кабиной на лонжероне. Специальная модель автомобиля

626
21
Синий
Проводка в передней части рамы для механической коробки передач, тахографа МТСО
Проходной соединитель панели приборов, гнездо D5/6

627
12
Серый
Проводка на раме ECAS-2 (6х2)
Проходной соединитель панели приборов, гнездо В8

628
8
Черный
Жгут проводов системы управления двигателем
С левой стороны двигателя

630
9
Синий
Проводка отопителя кабины Eberspacher Airtronic
Разъем на перегородке за правой накладкой облицовки со стороны пассажира

631
2
Белый
Датчик температуры окружающего воздуха для отопителя кабины
В углу задней стенки со стороны водителя

632
12
Черный
Таймер для отопителя кабины Eberspächer Airtronic
В углу задней стенки, со стороны водителя

633
12
Черный
Таймер для отопителя кабины Eberspächer Hydronic 10
В углу задней стенки, со стороны водителя

634
12
Черный
Проводка на раме ECAS-3 (4х2)
Проходной соединитель панели приборов, гнездо В8

635
6
Черный
Пневматическая подвеска переднего моста
Проходной соединитель панели приборов, гнездо В7

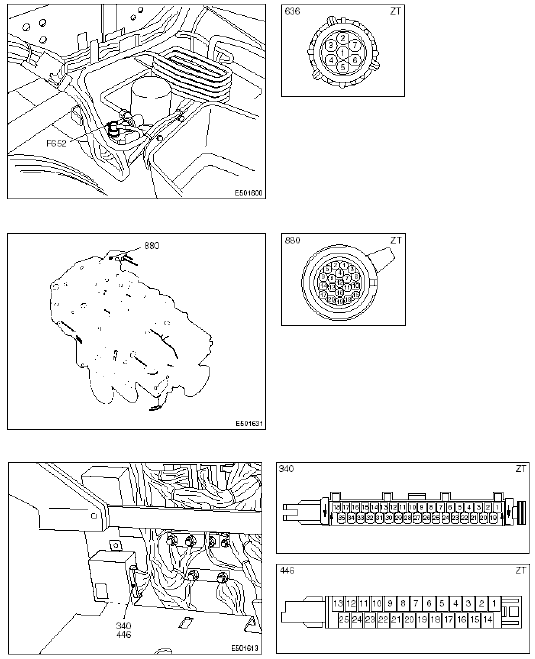

636
7
Черный
Проводка датчика давления воздуха
Под кабиной, со стороны пассажира

637
12
Черный
Коробка передач
Рядом с коробкой передач, со стороны пассажира

638
6
Синий
Главный переключатель
Проходной соединитель панели приборов, гнездо D4

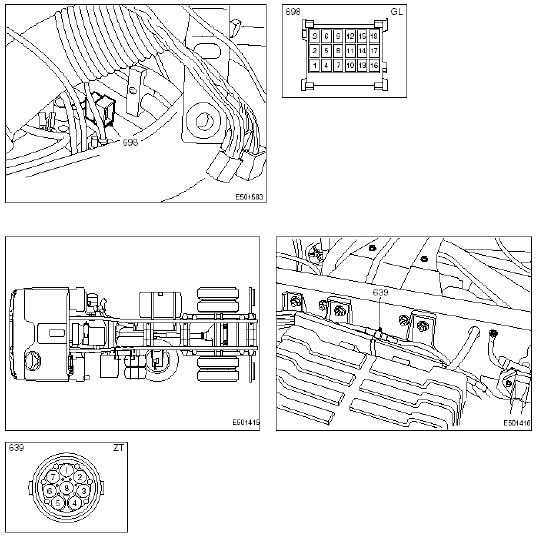

639
8
Черный
Главный переключатель
У выключателя «массы», со стороны водителя

650
8
Черный
Механизм отбора мощности РТО коробки передач AS Tronic
С правой стороны коробки передач

656
21
Синий
Разъем для дополнительного оборудования
Проходной соединитель панели приборов, гнездо D1/2

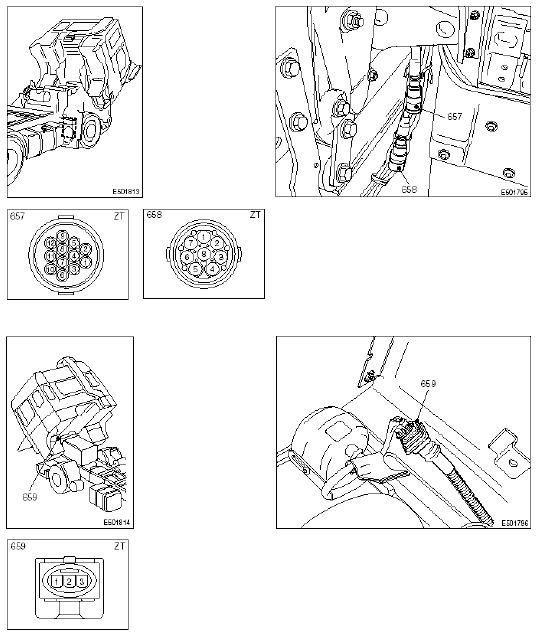

657
12
Черный
Управляющий разъем оборудования кузова
За кабиной, со стороны пассажира

658
8
Черный
Управляющий разъем оборудования кузова
За кабиной, со стороны пассажира

659
3
Черный
Кабель-удлинитель системы сигнализации
Под кабиной, со стороны водителя

660
6
Черный
Зарядное устройство системы сигнализации
На зарядном устройстве системы сигнализации

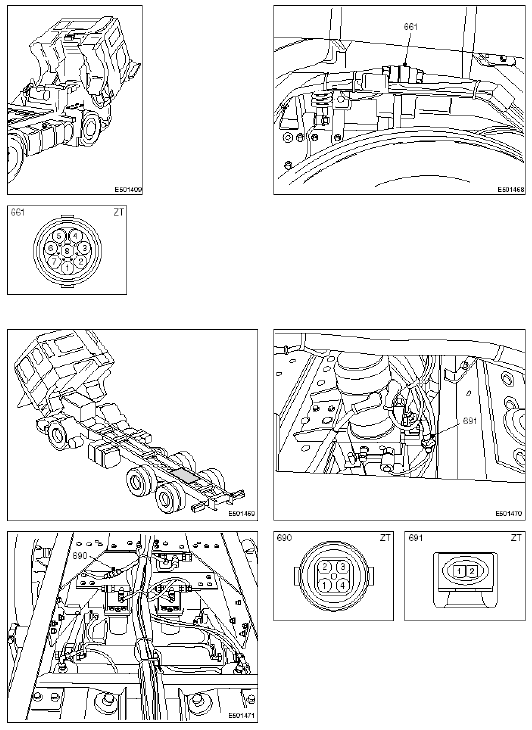

661
8
Черный
Жгут проводов на раме для механического подъемного моста
В лонжероне рамы, со стороны пассажира

662
7
Черный
Жгут проводов на раме для механического подъемного моста
В распределительной коробке внутри рамы со стороны пассажира перед ведущим задним мостом

668
4
Черный
Компрессор кондиционера
Рядом с двигателем под кабиной, со стороны пассажира

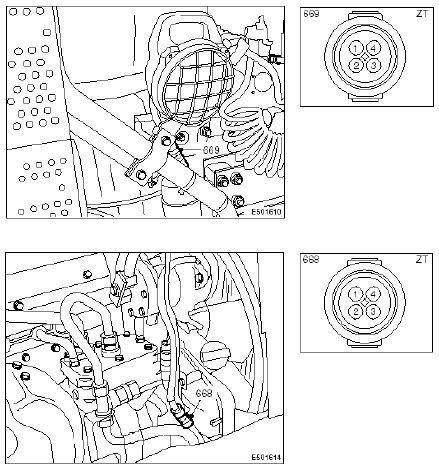

669
4
Черный
Лампа рабочего освещения
У мостика, в задней части кабины

672
6
Черный
Промежуточный разъем для радарных датчиков системы сигнализации
В крыше кабины, у направляющей шторки

673
6
Черный
Промежуточный разъем для ультразвуковых датчиков системы сигнализации
В центре антресоли

674
21
Желтый
Проводка системы EMAS на раме
Проходной соединитель панели приборов, гнездо А1/2

676
18
Синий
Разъем В электронного блока системы EMAS
Центральный блок, на электронном блоке системы EMAS

677
15
Черный
Разъем С электронного блока системы EMAS
Центральный блок, на электронном блоке системы EMAS

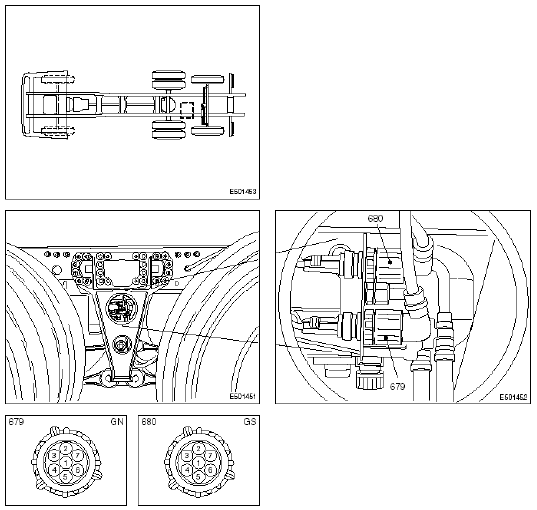

679
7
Зеленый
Распределительный клапан системы EMAS
На распределительном клапане

680
7
Серый
Распределительный клапан системы EMAS
На распределительном клапане

681
6
Желтый
Топливный фильтр
Проходной соединитель панели приборов, гнездо А5

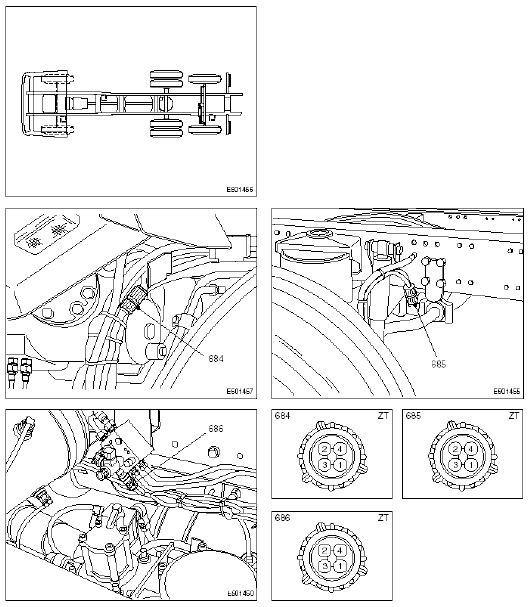

684
4
Черный
Датчик угла поворота автомобиля системы EMAS
На переднем датчике угла поворота на коробке рулевого механизма

685
4
Черный
Датчик угла поворота автомобиля системы EMAS
На датчике угла поворота автомобиля на вспомогательном мосте

686
4
Черный
Редукционный клапан системы EMAS
Блок распределительный клапанов, контролирующих подачу жидкости в системе

688
3
Черный
Жгут проводов на раме FAS / FTS
Над распределительным блоком, над ведущим задним мостом, со стороны пассажира

689
3
Черный
Жгут проводов на раме FAS / FTS
Над распределительным блоком, над ведущим задним мостом, со стороны пассажира

690
4
Черный
Жгут проводов на раме FAS/FTS
Перед поперечиной подъемного моста со стороны пассажира

691
2
Черный
Жгут проводов на раме FAS/FTS
За цилиндром подъема, перед подъемным мостом

692
18
Желтый
Потолочная проводка тахографа МТСО
Разъем на перегородке за левой накладкой облицовки рулевой колонки

693
12
Синий
Потолочная проводка
Разъем на перегородке за левой накладкой облицовки рулевой колонки

694
7
Желтый
Потолочная проводка
Разъем на перегородке за левой накладкой облицовки рулевой колонки

695
18
Зеленый
Оборудование рамы, со стороны водителя
В перегородке разъема за панелью радиоприемника

696
12
Синий
Переключатели центральной консоли
В перегородке разъема за панелью радиоприемника

697
21
Желтый
Переключатели центральной консоли
В перегородке разъема за панелью радиоприемника

698
18
Желтый
Резервные провода
За панелью радиоприемника

699
21
Серый
Шасси для коробки передач AS Tronic
Проходной соединитель приборной панели D5/6

860
21
Желтый
Проводка системы ECAS 4х2
Разъем на перегородке под печатной платой, центральный блок

861
21
Желтый
Проводка системы ECAS 6х2
Разъем на перегородке под печатной платой, центральный блок

862
21
Желтый
Проводка системы EMAS
Разъем на перегородке под печатной платой, центральный блок

863
9
Фиолетовый
Проводка коробки передач AS Tronic
Разъем на перегородке под печатной платой, центральный блок

864
2
Черный
Потолочная проводка системы сигнализации / CDS
Разъем на перегородке за правой накладкой облицовки со стороны пассажира

865
9
Черный
Разъем на 40А для дополнительного оборудования в антресоли
Разъем на перегородке за правой накладкой облицовки со стороны пассажира

866
21
Желтый
Проводка порога пассажирской двери
Разъем на перегородке за правой накладкой облицовки со стороны пассажира

867
9
Черный
Проводка порога водительской двери
Разъем на перегородке за левой накладкой облицовки рулевой колонки

868
21
Фиолетовый
Проводка блока рычага переключения передач коробки передач AS Tronic
Разъем в перегородке за панелью радиоприемника

869
3
Черный
Проводка коробки передач AS Tronic в раме
Проходной соединитель панели приборов, гнездо В1/2

870
18
Белый
Проводка фонарей прожекторов в кабине XL / XC
В антресоли, со стороны водителя

871
18
Белый
Электронный блок системы EMAS, А - разъем
Под упором для ног со стороны пассажира

872
39
Серый
Электронный блок системы EMAS, D-разъем
На электронном блоке EMAS, центральный блок

873
12
Черный
Место подсоединения прицепа / освещение FA
На поперечине рядом с задним мостом

876
8
Черный
Коробка передач AS Tronic
С правой стороны коробки передач

877
21
Черный
Дополнительный задний фонарь
В задней поперечине рамы

878
21
Черный
Проводка переключателя панели радиоприемника
В перегородке разъема за панелью радиоприемника

879
15
Черный
Проводка блока рычага переключения передач коробки передач AS Tronic
На блоке рычага переключения передач коробки передач AS Tronic

880
20
Черный
Коробка передач AS Tronic
На электронном блоке, коробка передач AS Tronic

882
21
Желтый
Проводка подъемного устройства
Разъем на перегородке под печатной платой, центральный блок

883
9
Желтый
Проводка CDM
Разъем на перегородке под печатной платой, центральный блок

884
18
Черный
Проводка CDM
На электронном блоке CDM, центральный блок

913
21
Фиолетовый
Проводка двигателя
Проходной соединитель панели приборов, гнездо С3/4

914
21
Зеленый
Проводка двигателя
Проходной соединитель панели приборов, гнездо С1/2

915
12
Зеленый
Прицеп
Проходной соединитель панели приборов, гнездо С6

916
21
Желтый
Жгут проводов рамы
Проходной соединитель панели приборов, гнездо А7/8

918
12
Желтый
Отопитель кабины Eberspacher Hydronic 10
Проходной соединитель панели приборов, гнездо А6

919
6
Серый
Автоматическая система смазки AGS
Проходной соединитель панели приборов, гнездо В3

920
12
Черный
Отопитель кабины Hydronic 10
На электронном блоке отопителя кабины Hydronic 10, за кабиной

921
6
Зеленый
Системы ABS/EBS, прицеп
Проходной соединитель панели приборов, гнездо С5

922
15
Серый
Проводка CDM
На электронном блоке CDM, центральный блок

923
8
Коричневый
Разъем D
В задней части тахографа

924
2
Черный
Указатель левой стороны
Рядом с поперечиной рамы в основном жгуте проводов

925
2
Черный
Указатель правой стороны
Рядом с поперечиной рамы в основном жгуте проводов

926
6
Черный
Жгут проводов панели приборов для механического подъемного устройства
Проходной соединитель панели приборов, гнездо В7

930
6
Серый
Жгут проводов панели приборов
За накладкой панели радио приемника

931
6
Синий
Жгут проводов панели приборов
Проходной соединитель панели приборов, гнездо D7

ИЛЛЮСТРАЦИИ РАСПОЛОЖЕНИЯ РАЗЪЕМОВ
Пояснения к иллюстрациям разъемов
А: Кодировка разъема
В: Цвет разъема
BN = коричневый BW = синий GL = желтый GN = зеленый GS = серый ОЕ = оранжевый RD = красный VI = фиолетовый WT = белый ZT = черный
С : Расположение номеров выводов на разъеме
Номера выводов на разъеме показаны со стороны проводов.







































































Назад к содержимому
