Опиание электрических систем КАМАЗ 5490



Компоненты электронных систем






Блок реле предохранителей

  • FU1.1 5A Блок управления ЭФУ
  • FU1.2 5A Блок управления пневмоподвеской
  • FU1.3 5A Блок управления электрооборудованием (CBCU)
  • FU1.4 5A Блок управления EBS
  • FU1.5 5A Блок управления двигателем ADM3
  • FU1.6 10A Блок управления системы нейтрализации
  • FU1.7 10A Блок управления двигателем MR2
  • FU1.9 10A Блок управления ретардером
  • FU1.10 5A Разъем OBD диагностики
  • FU1.11 5A Тахограф \ комбинация приборов
  • FU1.12 5A Разъем для спец. надстроек
  • FU2.2 10A Панель управления со стороны водителя
  • FU2.4 5A Обмотка возбуждения генератора
  • FU2.5 5A Блок управления центральным замком
  • FU2.6 FU2.7 5A Привод управления люка
  • FU2.8 20A Кондиционер
  • FU2.9 15A Панель управления со стороны водителя
  • FU2.10 15A Панель управления дверь со стороны пассажира
  • FU2.11 5A Аудиосистема
  • FU2.12 10A Прикуриватель
  • FU3.1 15A Блок управления EBS
  • FU3.2 15A EBS прицепа
  • FU3.3 15A Блок управления пневмоподвеской
  • FU3.4 15A Осушитель FU3.5
  • FU3.6 10A Блок управления ретардером
  • FU3.7 10A Комбинация приборов
  • FU3.8 20A Блок управления ЭФУ
  • FU3.9 10A Разъем OBD диагностики
  • FU3.10 10A Блок управления электрооборудованием (CBCU) гр.3
  • FU3.11 20A Блок управления электрооборудованием (CBCU) гр.4
  • FU3.12 15A Блок управления EBS
  • FU4.1 20A Электронасос подъёма\отпускания кабины
  • FU4.2 10A Освещение салона
  • FU4.3 10A Разъем для спец. надстроек
  • FU4.4 5A Питание клавиш и датчиков
  • FU4.5 10A Аудиосистема
  • FU4.6 10A Обогрев стекла
  • FU4.7 10A Фара сцепки
  • FU4.8 10A Розетка 24В
  • FU4.9 10A Звуковой сигнал
  • FU4.10 5A Реле дистанционного выключения АКБ
  • FU5.1 15A Подогрев топлива в топливозаборнике
  • FU5.2 15A Подогрев топлива в ФГОТ
  • FU5.3 FU5.4 5A Тахограф
  • FU5.5 10A Блок управления двигателем ADM3
  • FU5.6 15A Блок управления системы нейтрализации
  • FU5.7 20A Блок управления электрооборудованием (CBCU) гр.1
  • FU5.8 20A Блок управления электрооборудованием (CBCU) гр.2
  • FU5.9 20A Блок управления электрооборудованием (CBCU) гр.5
  • FU5.10 20A Блок управления электрооборудованием (CBCU) гр.6
  • FU5.11 25A ПЖД
  • FU6.1 15A Блок управления электрооборудованием (MUX4-P)
  • FU6.2 15A Блок управления электрооборудованием (MUX4-P)
  • FU6.3 15A Блок управления электрооборудованием (MUX4-P)
  • FU6.4 15A Блок управления электрооборудованием (MUX4-P)
  • FU6.5 15A Блок управления электрооборудованием (MUX4-P)
  • FU6.6 15A Блок управления электрооборудованием (MUX4-P)
  • FU6.7 15A Подогрев сиденья
  • FU6.9 15A Блок управления центральным замком

  • К1 Реле режимов стеклоочистителя
  • К2 Реле торможения стеклоочистителя
  • К3 Реле фары сцепки
  • К4 Реле звукового сигнала
  • К5 Реле подогрева топлива
  • К6 Реле блокировки опрокидывания кабины
  • К7 Реле блокировки отключения АКБ
  • К8 Реле кондиционера

Блок коммутации CAN A 027 545 13 26

  • 1 CAN-High
  • 2 Masse
  • 3 CAN-Low
  • 4 CAN-High
  • 5 Masse
  • 6 CAN-Low
  • 7 CAN-High
  • 8 Masse
  • 9 CAN-Low
  • 10 CAN-High
  • 11 Masse
  • 12 CAN-Low
  • 13 CAN-High
  • 14 Masse
  • 15 CAN-Low
  • 16 CAN-High
  • 17 Masse
  • 18 CAN-Low

MR2 - блок управления двигателем

MR2 - блок управления двигателем. 16-ти контактный OEM разъем

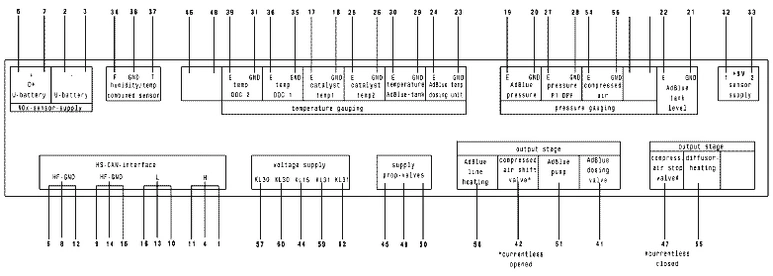

ACR - блок управления нейтрализацией






Y3 - Блок ограничения давления A 004 431 03 06


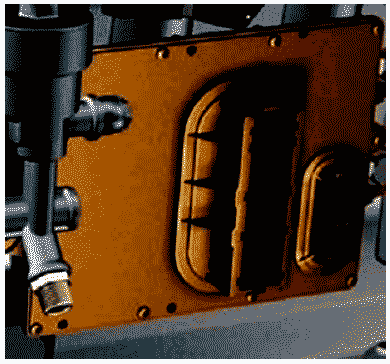

Y2 - Подающий модуль A 000 140 05 78


B5 - Датчик влажности и температуры воздуха A 007 153 11 28


B4 - Датчик уровня и температыры мочевины


ADM3 - адаптационный модуль автомобильных функций










В6 - Кран тормозной обратного действия с ручным управлением 961 723 064 0


B41,B55,B63- Датчик торможения A 001 545 24 09


S8 - Левый подрулевой переключатель A 008 545 06 24


FLA - блок управления предпусковым подогревом двигателя

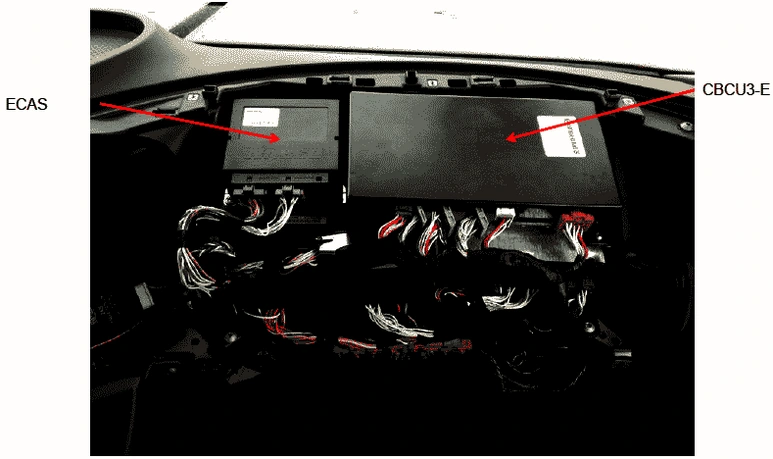

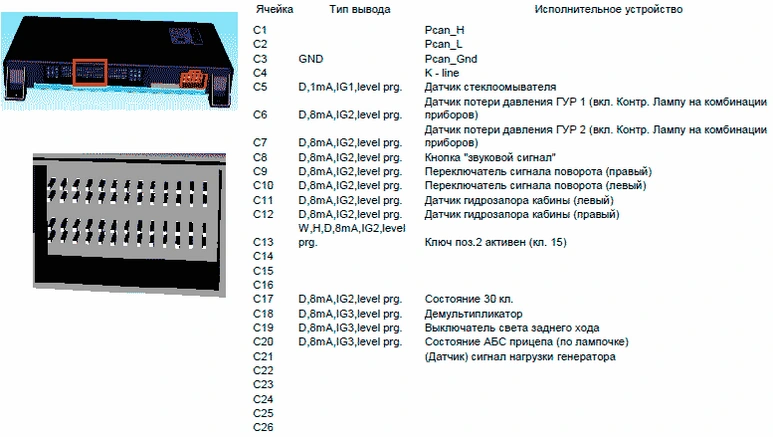

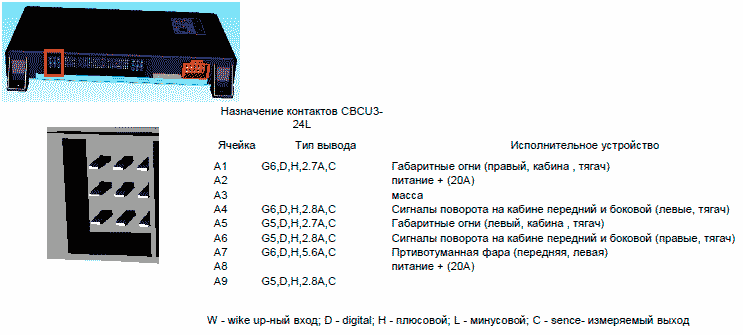

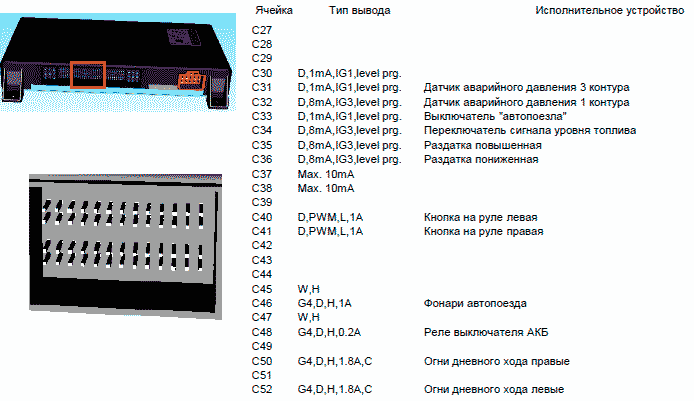

CBCU3-E24L - центральный блок управления электрооборудованием
ЦБУЭ на базе CBCU3-E24L (ContinentalAG) ЦБУЭ одно из базовых звеньев мультиплексной архитектуры
электрооборудования, предназначенное для управления и контроля электрооборудованием автомобиля, выполняющее функции подготовки обработки данных для вывода на комбинацию приборов.
- Платформа KIBES-32 (24V)
- Программное обеспечение с использованием PLC
- Электронно управляемые входные линии со встроенной диагностикой
- Обработка цифровых и аналоговых сигналов
- Поддерживает расширение за счет дополнительных мультиплексных узлов

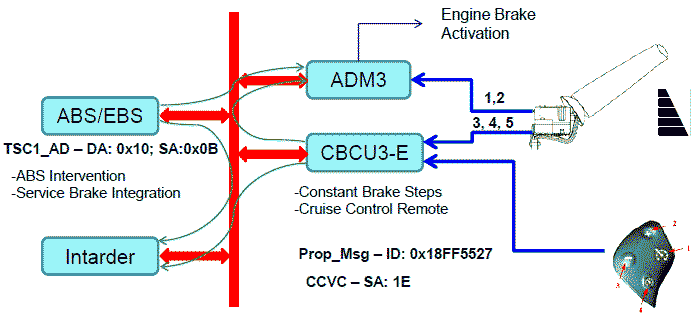

Реализация управления Интардером и режимами КК от КАМАЗ

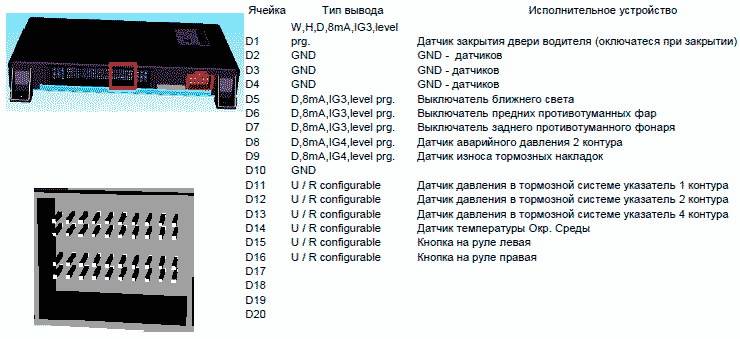

Подключение модулей рулевых кнопок через CBCU

Состояние кнопок определяется посредством поочередного замера сопротивления левого и правого модулей и сравнения с заданными диапазонами

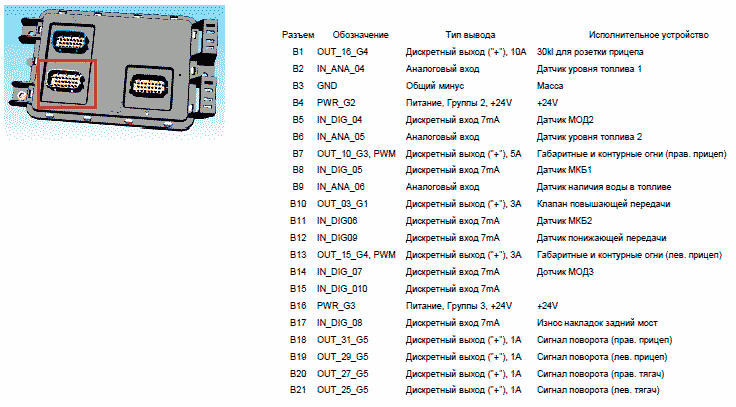

Мультиплексный узел MUX2-BP






Электрооборудование

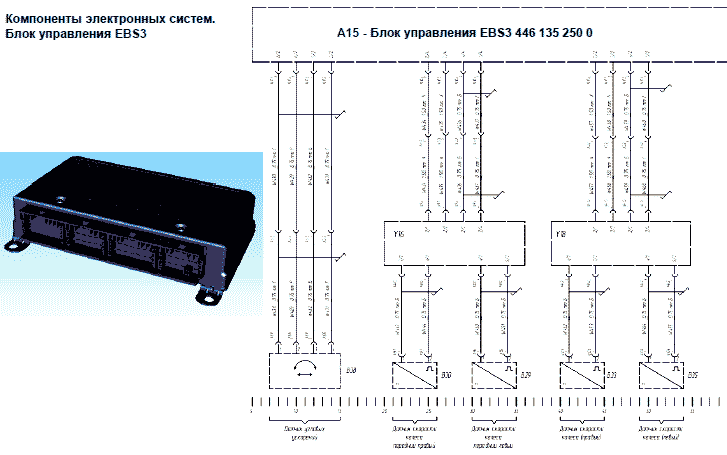

Блок управления EBS3
