Блок управления системы курсового контроля
Конструкция

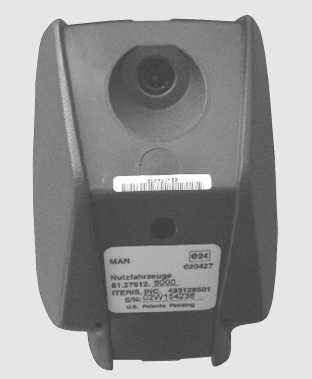

Блок управления обменивается информацией через шину данных CAN приборной панели (I-CAN) с другими системами (центральный бортовой компьютер, приборная панель, тахоспидограф и управляющий процессор автомобиля). Электроника блока управления выполнена на основе интегрированных контуров управления, микроконтроллеров, а также других электронных компонентов.

Монтажная позиция

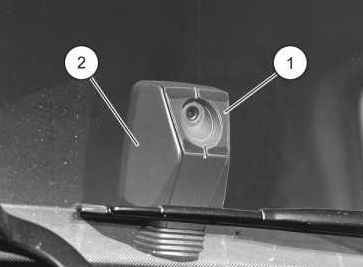

Блок управления (2) крепится за лобовым стеклом на держателе (1), который приклеен к лобовому стеклу.
Выключатель системы курсового контроля
Конструкция

Выключатель системы курсового контроля представляет собой выключатель с 8 электрическими разъемами, а также светодиодом для ночной подсветки и для контроля системы.
При помощи выключателя системы курсового контроля система активируется или деактивируется.

Монтажная позиция

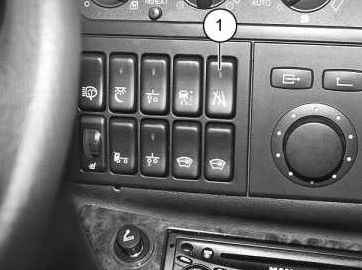

Выключатель (1) находится в приборном щитке справа от приборной панели.
Динамик 1 слева
Конструкция

Динамик 1 слева подает акустический предупредительный сигнал, похожий на шум, издаваемый шинами при наезде на рельефную дорожную разметку, когда автомобиль касается или пересекает левую разметку дорожного полотна. Динамик имеет двойное назначение (полное сопротивление 2 x 4Ω). Это преимущество позволяет не выключать радио, так как для акустической сигнализации системы курсового контроля предусмотрен отдельный электрический разъем для подключения.

Монтажная позиция

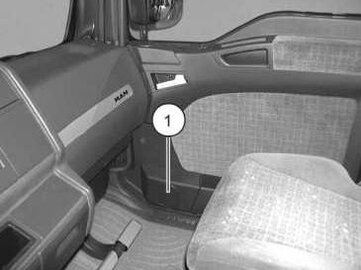

Динамик 1 слева (1) находится за облицовкой в левой двери
Динамик 1 справа
Конструкция

Динамик 1 справа подает акустический предупредительный сигнал, похожий на шум, издаваемый шинами при наезде на рельефную дорожную разметку, когда автомобиль касается или пересекает правую разметку дорожного полотна. Это преимущество позволяет не выключать радио, так как для акустической сигнализации системы курсового контроля предусмотрен отдельный электрический разъем для подключения.

Монтажная позиция

Динамик 1 справа (1) находится за облицовкой в правой двери.
Переключатель на рулевой колонке (указатель поворота, стеклоочиститель и фары)
Конструкция

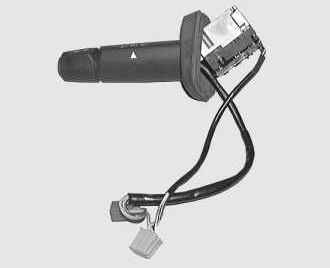

Переключатель на рулевой колонке оснащен 2 штекерными соединениями по 6 электрических разъемов в каждом и светодиодом для ночной подсветки.
Включением указателя поворота системе сообщается о намерении перестроиться на другую полосу движения. Акустический предупредительный сигнал не подается.

Монтажная позиция

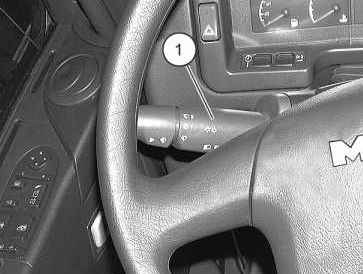

Переключатель на рулевой колонке (1) находится с левой стороны колонки рулевого управления.
