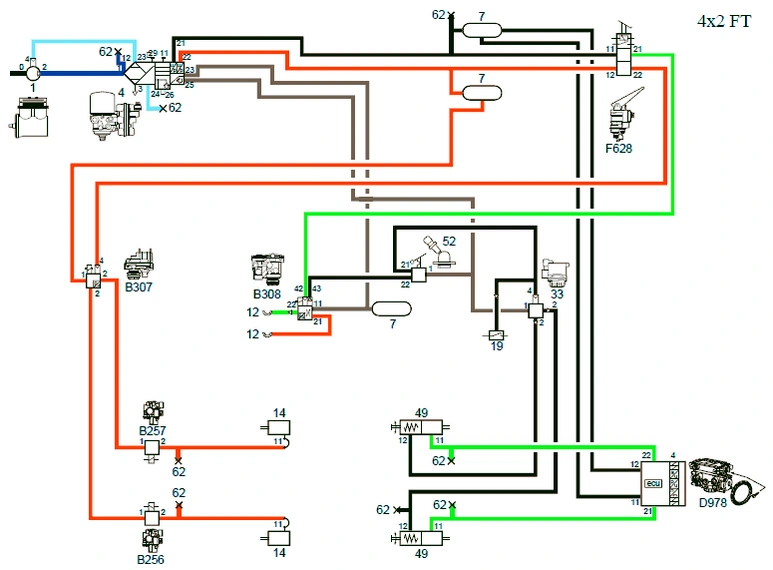

Пневматика тормозной системы DAF XF105 4x2, модификация FT
С прицепом
С дисковыми тормозами на задней оси




1 Компрессор
4 Блок подачи воздуха
7 Воздушный резервуар
12 Соединительная головка
14 Тормозной цилиндр
19 Переключатель низкого давления стояночного тормоза
33 Клапан реле
49 Цилиндр пружинного тормоза
52 Клапан стояночного тормоза с управлением прицепом
62 Соединение для подкачки шин/аварийного заполнения/проверки
B256 Клапан, АБС, левый передний
B257 Клапан, АБС, правый передний
B307 Клапан, модулятор передней оси
B308 Клапан, управление прицепом
D978 Модулятор, задняя ось
F628 Клапан, ножная педаль
