Электросхемы MAN TGX EURO 6

Полные схемы в высоком качестве и описания смотрите в

Блок климата кабины

  • СА1, Модуль климат-контроля
  • СА100, Центральный ЭБУ
  • СА13, Блок вентилятора отопителя
  • СА2, Независимый распределительный блок климат-контроля
  • СА250, ЭБУ системы климат-контроля
  • СА3.1, Модуль распределения воздуха 1
  • САЗ.2, Модуль распределения воздуха 2
  • СА302, Центральный компьютер ZBR.
  • СА407, Панель приборов
  • СА474, Климат-контроль
  • СА483, Дополнительный подогреватель
  • СВ100, Датчик контакта аккумулятора
  • СВ101, Датчик контакта испарителя
  • СВ203, Выключатель высокого / низкого давления, климат-контроль кабины
  • СВ266, Датчик температуры воды в испарителе
  • СВ267, Датчик наружной температуры
  • СВ268, Датчик температуры в теплообменнике
  • CF125, Предохранитель дополнительной подсветки
  • CF128, Предохранители постоянных потребителей
  • CF131, Предохранитель вентилятора, вывод KI30
  • CF376, Предохранитель в кабине, вывод KI15
  • CF397, Предохранитель отопителя кабины
  • СМ1, Рециркуляционный насос
  • СМ144, Серводвигатель люка
  • СМ145, Двигатель перепускного люка
  • СМ18, Блок распределения воздуха
  • СМ3, Двигатель вентилятора
  • СМ307, Исполнительный механизм/шаговый двигатель заслонки свежего воздуха/рециркуляции.
  • СР1, Главный гидравлический насос
  • CR.106, Управление яркостью освещения
  • СХ1, Диагностический разъем
  • CY114, Муфта компрессора
  • CY117, Электроклапан нагревателя
  • К Diag Line, Диагностическая линия К

Модуль двери

  • СА100, Бок предохранителей и реле
  • СА156, Основное зеркало заднего вида, сторона пассажира
  • СА157, Зеркало заднего вида, сторона водителя
  • СА251, Широкоугольное зеркало заднего вида, сторона водителя
  • СА252, Широкоугольное зеркало заднего вида, сторона пассажира
  • СА253, Левое дополнительное зеркало заднего вида
  • СА254, Правое дополнительное зеркало заднего вида
  • СА302, Центральный компьютер ZBR.
  • СА451, Модуль двери водителя
  • СА452, Модуль двери пассажира
  • СА453, Двигатель стеклоподъемника, дверь водителя
  • СА454, Двигатель стеклоподъемника, пассажирская дверь
  • СА465, Замок двери водителя
  • СА466, Замок пассажирской двери
  • СА473, Двигатель электропривода люка
  • CS500d, Выключатель поднятия стеклоподъемника
  • CS500p, Выключатель поднятия стеклоподъемника
  • CS501d, Выключатель опускания стеклоподъемника
  • CS501p, Выключатель опускания стеклоподъемника
  • CS518, Выключатель, поворотная защелка, дверь пассажира
  • CS519, Выключатель, поворотный болт, дверь водителя
  • СХ1546, Разъем, правая дверь
  • СХ1547, Разъем, левая дверь
  • СХ1733, Разъем крыши
  • СХ200, Диагностический разъем
  • СХ2544, Распределитель питания К-линии
  • К Diag Line, Диагностическая линия К

ECAS CAN 2, Электронный контроль воздушной подвеской
  • CEl MAN, ЭБУ ECAS
  • CEV4, Электроклапан 3/2, задняя ось
  • CEV6, Электроклапан, задняя ось правая сторона
  • СР4, Датчик давления в подвеске, задняя ось, правая сторона
  • CS2, Датчик высоты положения задней оси с правой стороны СТ1, RCU (блок дистанционного управления)
  • К Diag Line, Диагностическая линия К

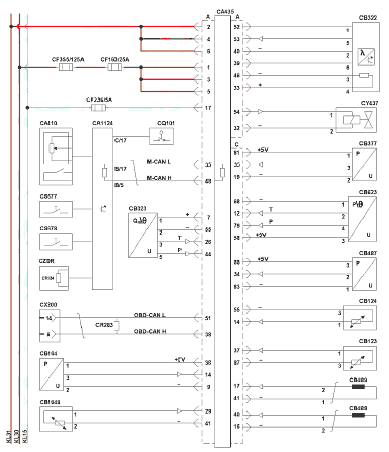

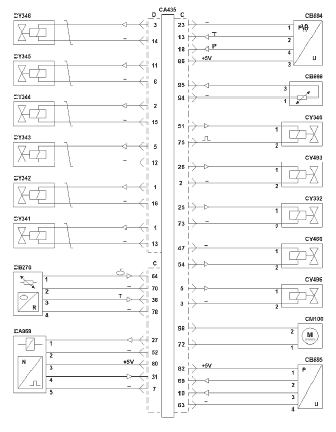

Электронное управление двигателем (EDC) D20/D26



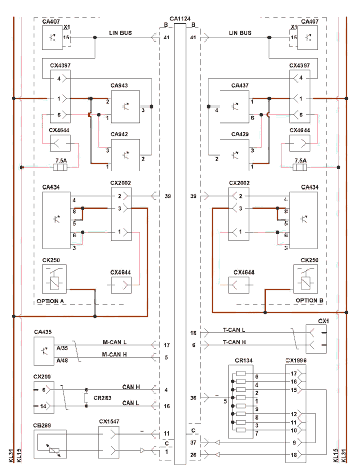

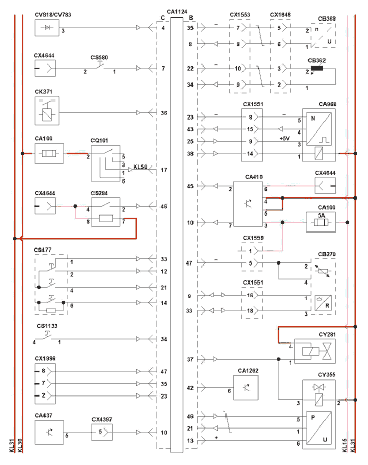

  • СА1124, Блок управления трансмиссией (РТМ — Powertrain Manager)
  • СА410, Педаль акселератора
  • СА435, Блок управления двигателем
  • СА968, Муфта вентилятора с электронным управлением
  • CAN Н Diag Line, Диагностическая линия CAN High (высокий)
  • CAN L Diag Line, Диагностическая линия CAN Low (низкий)
  • CB104, Датчик давления масла
  • СВ1049, 2-й датчик температуры охлаждающей жидкости
  • СВ1055, Датчик NOx
  • СВ123, Датчик температуры впускного воздуха
  • СВ124, Датчик температуры охлаждающей жидкости
  • СВ270, Датчик уровня и температуры масла
  • СВ322, Кислородный датчик
  • СВ323, Датчик расхода и температуры воздуха
  • СВ377, Датчик давления топлива
  • СВ487, Датчик давления в общей топливной магистрали
  • СВ488, Датчик числа оборотов коленвала
  • СВ489, Датчик числа оборотов двигателя на коленвалу
  • СВ623, Комбинированный датчик давления и температуры воздуха над впуске
  • СВ694, Комбинированный датчик температуры и давления для впускного воздуха радиатора NT
  • СВ695, Датчик разности давления сажевого фильтра
  • СВ696, Датчик температуры системы рециркуляции выхлопных газов (EGR)
  • CF163, Предохранитель регулировки двигателя, вывод KI30
  • CF236, Предохранитель регулировки двигателя, вывод KI15
  • CF355, Главный предохранитель
  • СМ 100, Двигатель стартера
  • СМ 119, Привод воздушной заслонки, регулировка расхода приточного воздуха
  • СМ289, Двигатель привода системы рециркуляции выхлопных газов (EGR)
  • CQ101, Выключатель пуска двигателя
  • CR134, Группа сопротивлений EDC
  • CR283, Нагрузочный резистор
  • CS677, Переключатель регенерации сажевого фильтра
  • CS678, Отключить переключатель регенерации фильтра твердых частиц
  • СХ200, Диагностический разъем
  • СХ3212, Подключите CRT / SCR систему по борьбе с загрязнением
  • CY332, Дозирующий клапан ZME (Мргор)
  • CY340, Пропорциональный электроклапан турбокомпрессора
  • CY341, Инжектор, цилиндр 1
  • CY342, Инжектор, цилиндр 2
  • CY343, Инжектор, цилиндр 3
  • CY344, Инжектор, цилиндр 4
  • CY345, Инжектор, цилиндр 5
  • CY346, Инжектор, цилиндр 6
  • CY437, Клапан подогрева бака AdBlue
  • CY460, Отсечной клапан пневмосистемы
  • CY493, Пропорциональный электроклапан турбокомпрессора 2
  • CY496, Клапан управления системы охлаждения
  • CZDR, Коммуникационный интерфейс ZDR

Электронное управление двигателем (EDC) D3876





  • СА1124, Блок управления трансмиссией (РТМ — Powertrain Manager)
  • СА410, Педаль акселератора
  • СА435, Блок управления двигателем
  • СА968, Муфта вентилятора с электронным управлением
  • СВ104, Датчик давления масла
  • СВ1049, 2-й датчик температуры охлаждающей жидкости
  • СВ1055, Датчик NOx
  • СВ123, Датчик температуры впускного воздуха
  • СВ124, Датчик температуры охлаждающей жидкости
  • СВ270, Датчик уровня и температуры масла
  • СВ322, Кислородный датчик
  • СВ323, Датчик расхода и температуры воздуха
  • СВ377, Датчик давления топлива
  • СВ487, Датчик давления в общей топливной магистрали
  • СВ488, Датчик числа оборотов коленвала
  • СВ489, Датчик числа оборотов двигателя на коленвалу
  • СВ623, Комбинированный датчик давления и температуры воздуха над впуске
  • СВ694, Комбинированный датчик температуры и давления для впускного воздуха радиатора NT
  • СВ695, Датчик разности давления сажевого фильтра
  • СВ696, Датчик температуры системы рециркуляции выхлопных газов (EGR)
  • СВ704, Датчик давления выхлопных газов
  • CF163, Предохранитель регулировки двигателя, вывод KI30
  • CF236, Предохранитель регулировки двигателя, вывод KI15
  • СМ 100, Двигатель стартера
  • СМ 119, Привод воздушной заслонки, регулировка расхода приточного воздуха
  • СМ289, Двигатель привода системы рециркуляции выхлопных газов (EGR)
  • CS677, Переключатель регенерации сажевого фильтра
  • CS678, Отключить переключатель регенерации фильтра твердых частиц
  • СХ200, Диагностический разъем
  • СХ3212, Подключите CRT / SCR систему по борьбе с загрязнением
  • CY332, Дозирующий клапан ZME (Мргор)
  • CY340, Пропорциональный электроклапан турбокомпрессора
  • CY341, Инжектор, цилиндр 1
  • CY342, Инжектор, цилиндр 2
  • CY343, Инжектор, цилиндр 3
  • CY344, Инжектор, цилиндр 4
  • CY345, Инжектор, цилиндр 5
  • CY346, Инжектор, цилиндр 6
  • CY371, Регулятор давления в магистрали впрыска
  • CY437, Клапан подогрева бака AdBlue
  • CY460, Отсечной клапан пневмосистемы
  • CY493, Пропорциональный электроклапан турбокомпрессора 2
  • CY496, Клапан управления системы охлаждения
  • CY515, Выпускной электроклапан тормозной системы

EST-52, Ретардер

  • СА1, ЭБУ ретардера
  • СА25, Диагностический разъем ZF
  • СА36, ЭБУ Е
  • СА6, Рычаг пуска ретардера
  • СВ12, Датчик температуры масла
  • СВ9, Датчик температуры охлаждающей жидкости в ретардере
  • СЕ46, Датчик давления масла
  • СН1, Сигнальная лампа ретардера
  • CS1O, Кнопка ретардера
  • CY1, Контроль давления соленойда
  • CY2, Привод пропорционального клапана ретардера

INS STON, Панель приборов



  • СА100, Центральный ЭБУ
  • СА1124, Блок управления трансмиссией (РТМ — Powertrain Manager)
  • СА143, ЭБУ ECAS
  • СА302, Центральный компьютер ZBR
  • СА317, Делитель аккумулятора
  • СА358, Блок управления загрузочного люка
  • СА407, Панель приборов
  • СА408, Тахограф
  • СА429, Рычаг управления скоростью
  • СА564, Радиоприемник
  • СА715, Подогреватель топливного фильтра
  • СВ359, Датчик уровня масла
  • CF125, Предохранитель дополнительной подсветки
  • CF156, Предохранитель вывод KI30
  • CF164, Предохранитель ECAS (электронно-пневматическая подвеска)
  • CF355, Главный предохранитель
  • CF375, Предохранитель, вывод KI15
  • CF398, Предохранитель комбинации приборов
  • CF412, Предохранитель комбинации приборов
  • CF583, Предохранитель, вывод KI15
  • CF600, Предохранитель вывод KI30
  • СК467, Реле, загрузочная дверь
  • CS1112, Выключатель освещения
  • CS185, Выключатель поперечной блокировки, первая задняя ось
  • CS186, Выключатель поперечной блокировки, вторая задняя ось
  • CS192, Реле давление, система управления подъемным кузовом самосвала
  • CS193, Контроллер омывателя ветрового стекла/омыватель фар/стеклоочиститель
  • CS252, Реле замка ремня безопасности
  • CS254, Выключатель продольной задней блокировки
  • CS267, Выключатель управления тяговым усилием
  • CS329, Клавиша проверки освещения
  • CS401, Переключатель освещения для зимнего обслуживания
  • CS470, Выключатель подъемной оси
  • CS954, Выключатель вверх / вниз
  • CS956, Выключатель нормального уровня I/II
  • CV901, Светодиодный индикатор для зимнего обслуживания
  • СХ200, Диагностический разъем
  • К Diag Line, Диагностическая линия К

KSM VDO, Специальный модуль параметризации

  • СА302, Центральный компьютер ZBR
  • СА312, Особый модуль управления потребителя (KSM)
  • CF428, Предохранитель, вывод KI15
  • CF429, Предохранитель вывод KI30
  • CR288, Сопротивление
  • СХ1996, Промежуточный разъем управления оборотами двигателя - интерфейс FFR/PTM
  • СХ1997, Промежуточный разъем управления оборотами двигателя - интерфейс KSM/PTM СХ200, Диагностический разъем
  • СХ2544, Распределитель питания К-линии
  • СХ3311, Разъём 2 промежуточных оборотов вращения - KSM/ РТМ интерфейс
  • К Diag Line, Диагностическая линия К

Продолжение смотрите в энциклопедии...
