Общие сведения о расположении типовой таблички двигателя MAN


Информация на типовой табличке двигателя

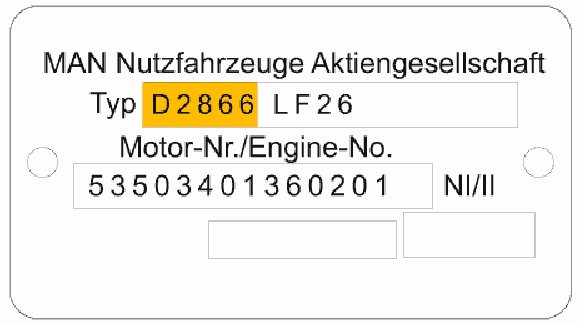

1.) Тип двигателя
D2866 LF26
2.) Ступени дополнительной обработки N1 или N11
Ступени дополнительной обработки относятся к обработанному коленчатому валу.
NI — шлифованный 0,1 мм
NII — шлифованный 0,25 мм
Обозначается вал целиком в зависимости от места обработки, в частности:
Р = для цапф шатунного подшипника, Н = для цапф коленчатого вала в графе NI/NII
Учитывать это при заказе частей для замены.

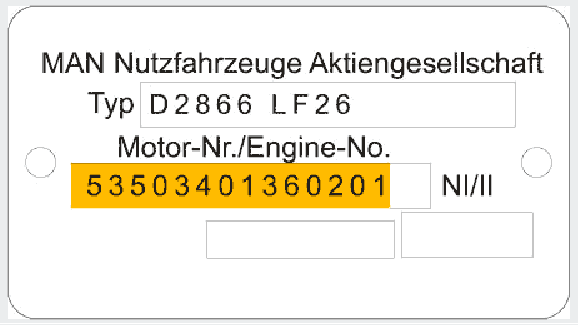

3.) Код двигателя
535 0340 0136 0201


Обозначение эксплуатационных материалов на типовой табличке двигателя
D: дизельное топливо
Е: природный газ, СПГ (сжатый природный газ)
G: пропан-бутан, LPG (сжиженный пропан)
Н: водород

Характеристики двигателя
Первые две характеристики соответствуют диаметру отверстий цилиндров + 100 в мм.
Кодовая цифра 28 + 100 = диаметр 128 мм.

Характеристики двигателя
Третья цифра обозначает ход поршня х 10 + 100 в мм (округленно).
Кодовая цифра 6 х 10 + 100 = 160 мм (округленно).

Характеристики двигателя
Четвертая цифра 6 указывает на количество цилиндров.
Исключениями являются значения 0 и 2.
0 означает 10 цилиндров.
2 означает 12 цилиндров.

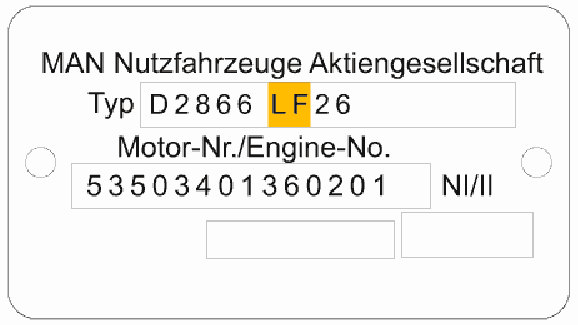

Обозначение/информация о наддуве
Обозначение L означает турбонаддув с охладителем воздуха наддува.

Информация о расположении двигателя
Р: двигатель под кабиной (тяжелый/средний класс)

Прочие варианты
UН: двигатель под полом кузова, установка сзади
ОН: автобус, установка сзади

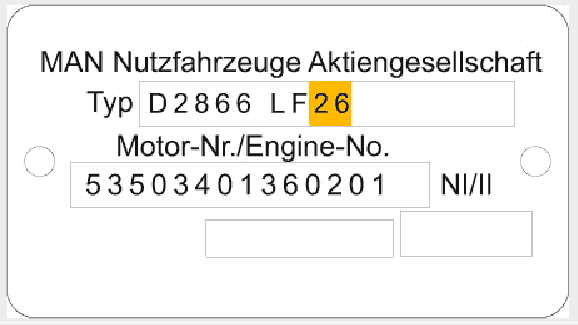

Обозначение типового образца
Цифра 26 используется для обозначения конструктивного варианта.
В обозначении конструктивного варианта скрываются различные конструктивные параметры.
Они определяются конструкцией и зависят от конкретного случая использования двигателя.


Код двигателя
Первые три кодовые цифры 535 обозначают тип двигателя.
Указание: под кодом М535 в программе для заказа частей для замены MANTIS также указаны запасные части для двигателя.

Код двигателя
Цифра 0340 соответствует дню изготовления (подставляется автоматически из производственного
календаря завода в Нюрнберге).
Цифра 136 обозначает последовательность изготовления.

Код двигателя
Цифра 0201 обозначает первый день периода планирования (из производственного календаря завода в Нюрнберге).
