Работа с электрическими схемами MAN

Более полную информацию смотри в

Условные обозначения
В современных автомобилях хозяйственного назначения много деталей, имеющих электрические подключения. Электрические соединения между деталями представлены на электрических схемах.

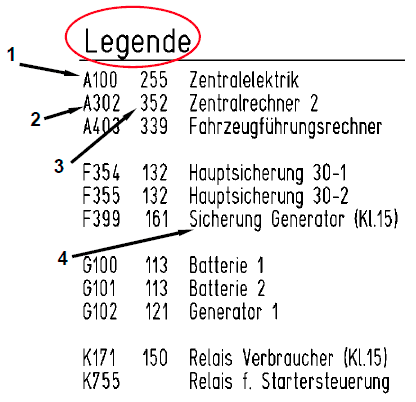

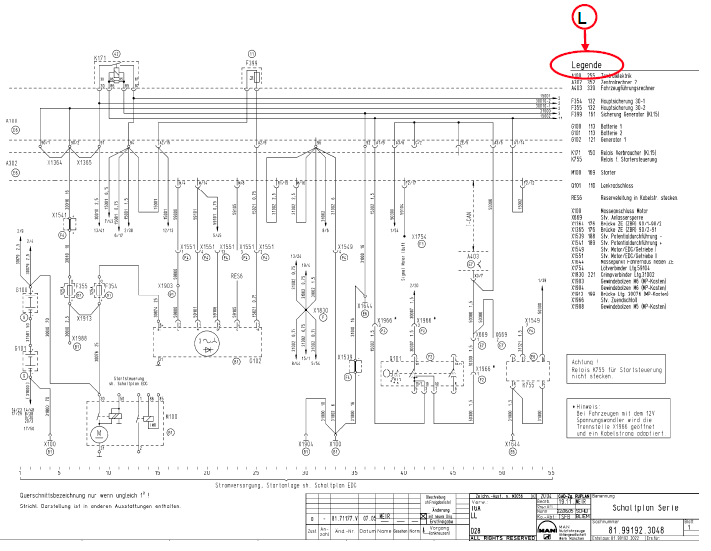

Условные обозначения (Legende) (L) расположены на каждой электрической схеме справа вверху и служат для обозначения деталей посредством букв и порядкового номера, а также для идентификации запчастей посредством кодового номера.



1. Буквенные обозначения, в данном случае A
2. Порядковый номер, в данном случае A302, означает: центральный компьютер 2 (все центральные компьютеры 2 в грузовых автомобилях и автобусах независимо от номера запчасти обозначаются A302)
3. Кодовый номер, в данном случае A352, означает: в этой электрической схеме используется центральный компьютер с кодовым номером A352.
Соответствующий кодовому номеру номер запчасти можно установить с помощью руководства по ремонту T60 (81.99598.5710) или компьютера MAN-Cats.
4. Название детали описывает деталь

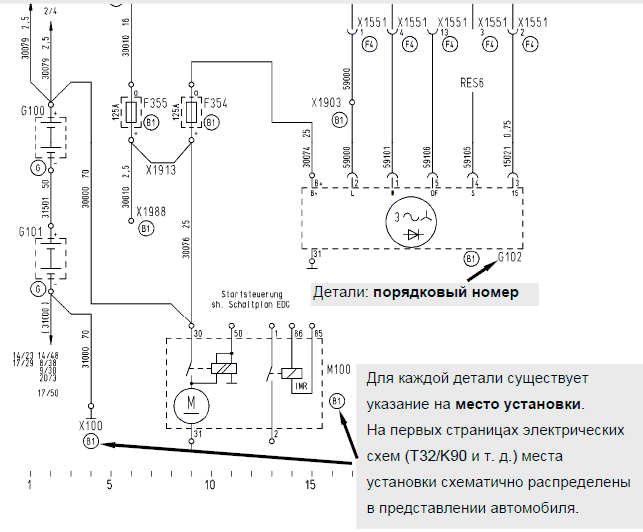

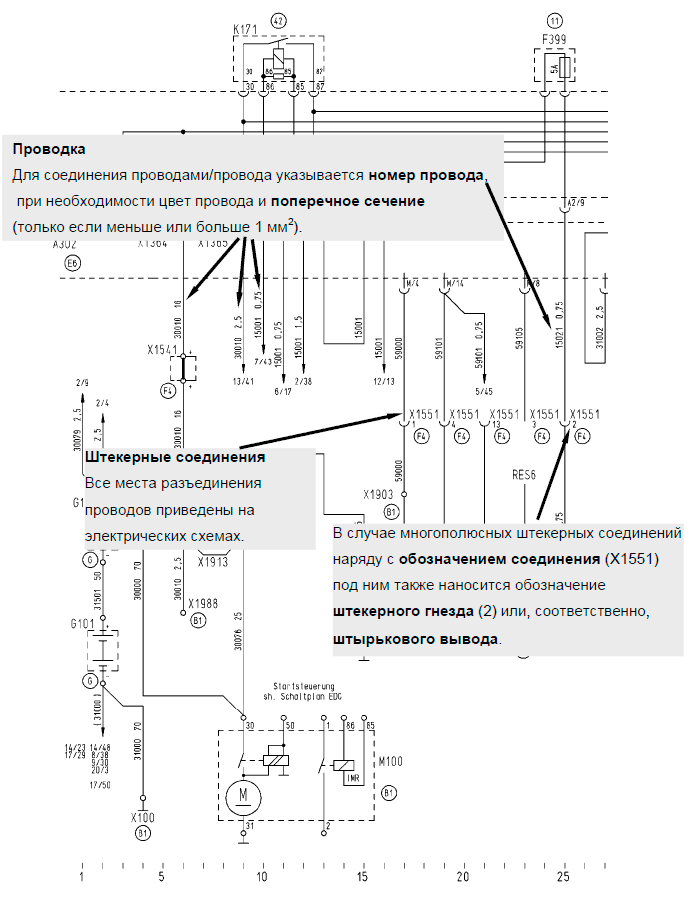

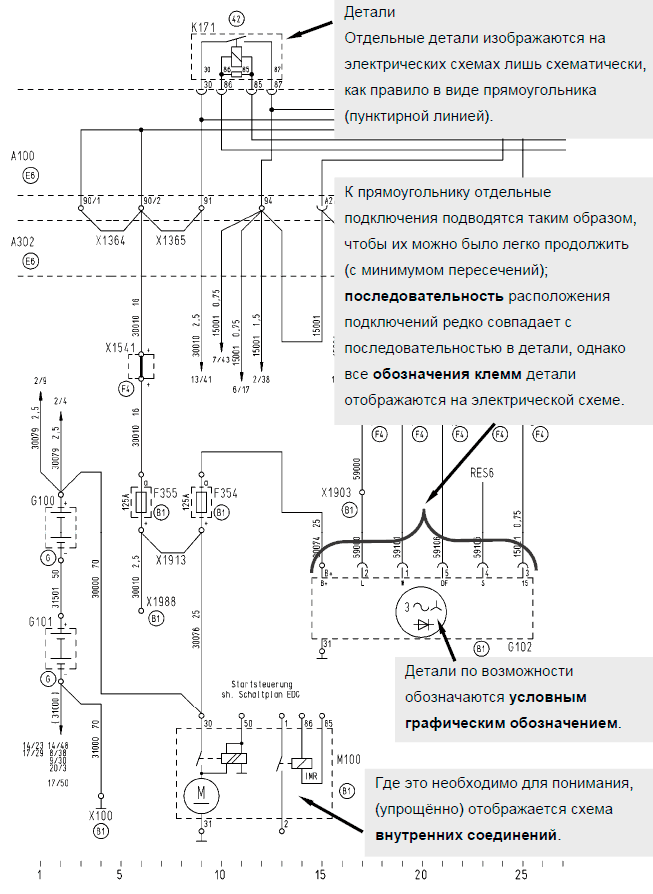

Примеры представлений электрических схем:

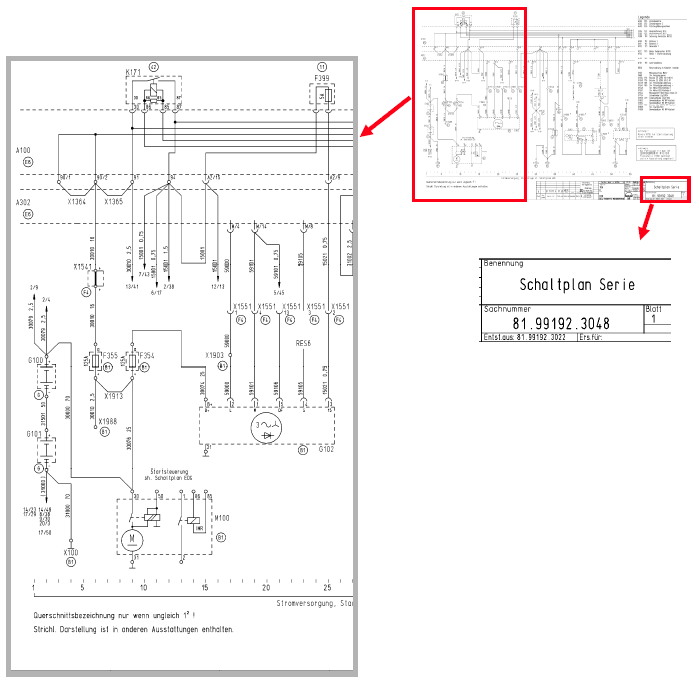

Примеры электрических схем:

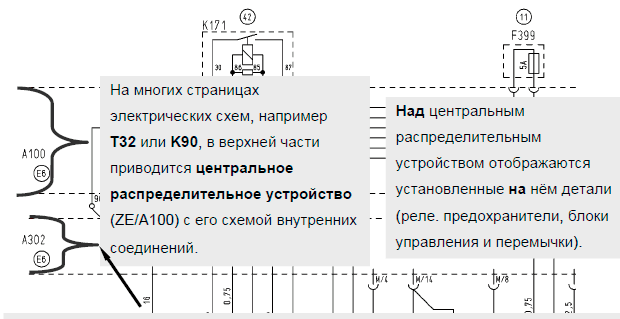

В электрических схемах автомобилей TGA (K90) под центральным распределительным устройством наносится центральный бортовой компьютер (ZBR/A302). Эта деталь на многих страницах также показана в виде пунктирной полосы.




Ссылка

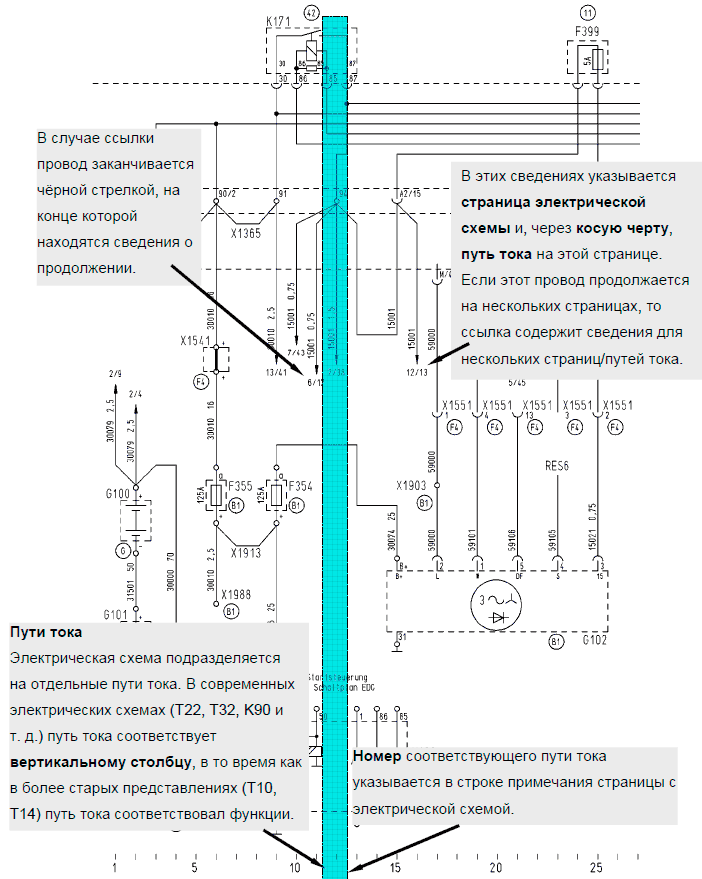

Из-за большого количества подключений больше невозможно размещать все соединения на одной единственной схеме, поэтому с одной схемы даются ссылки на другие.

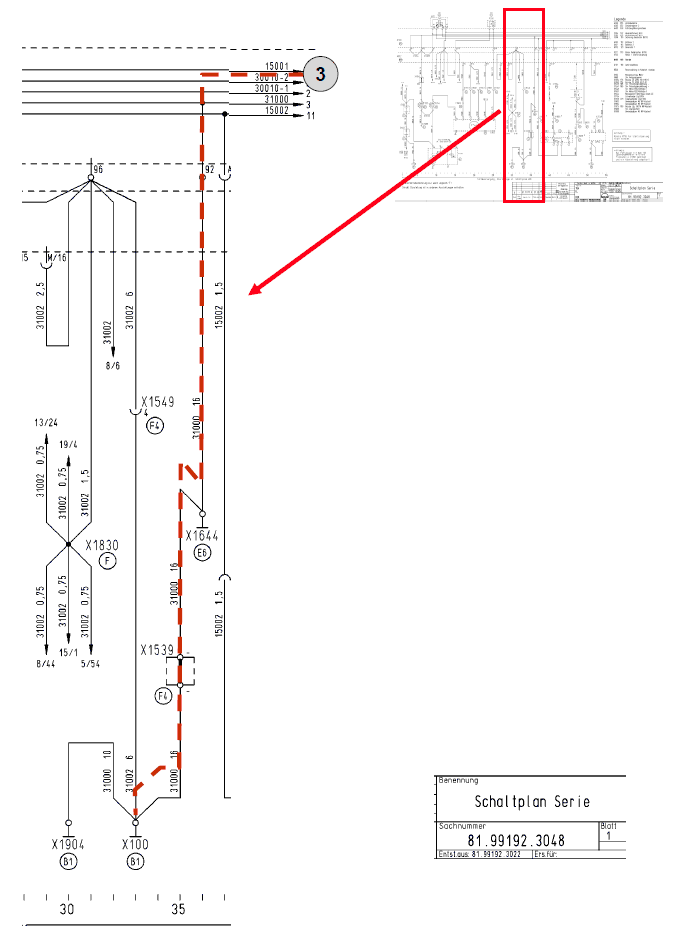

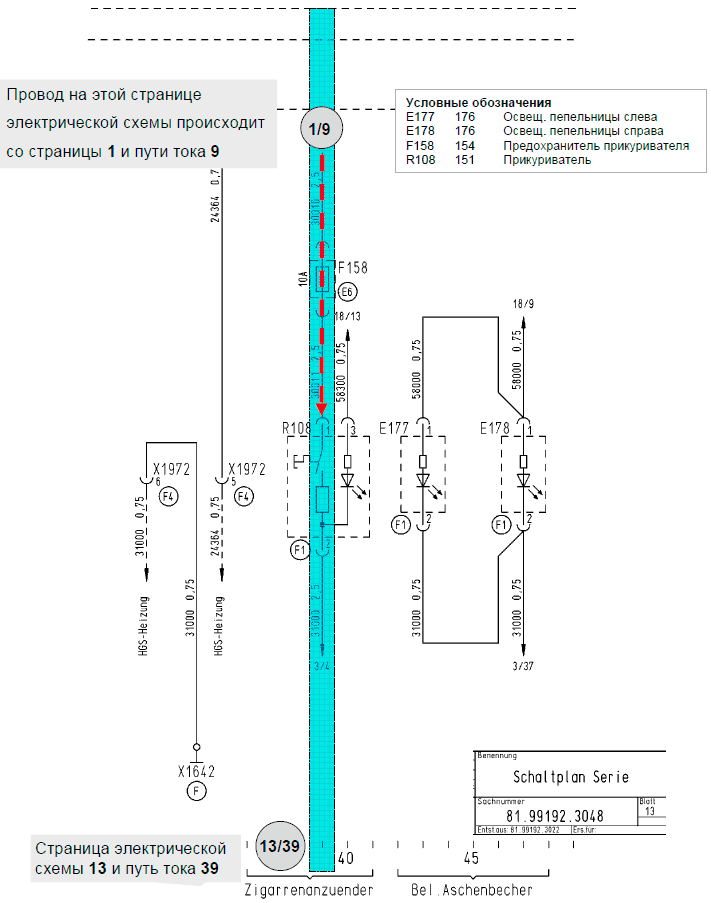

Прослеживание хода провода Пример Лист 1:
Ход провода 30010 (+) через несколько страниц электрических схем

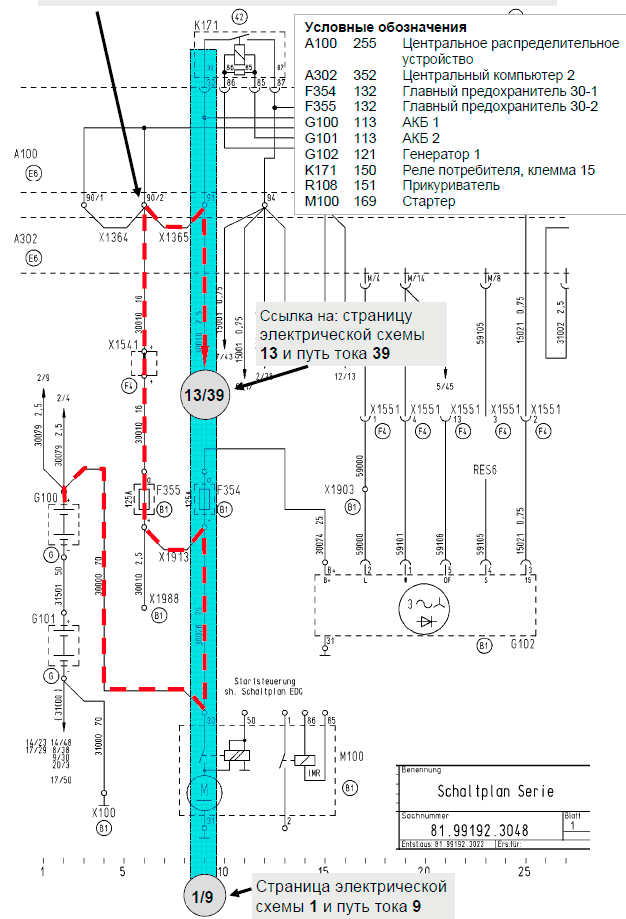

Электрическая схема лист 13
(страница с проводкой от положительного полюса)

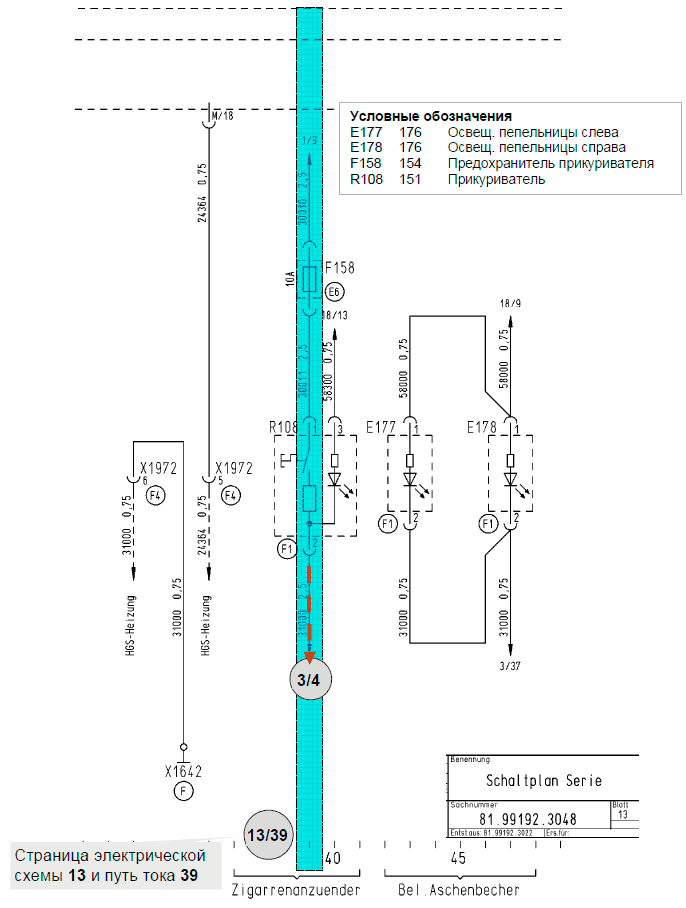

Электрическая схема лист 13
(страница с проводкой от отрицательного полюса)

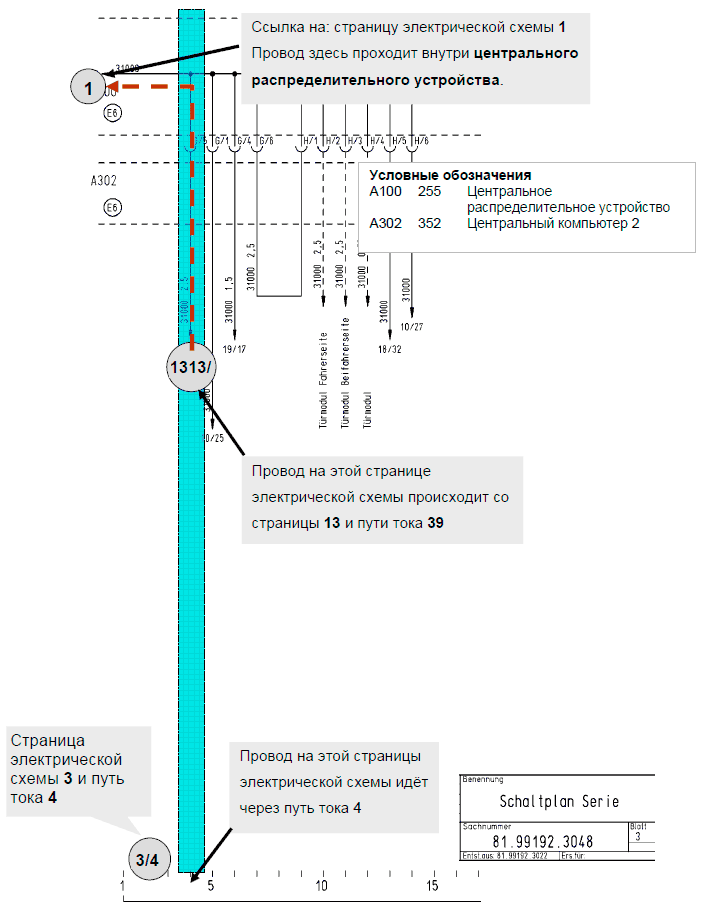

Электрическая схема лист 3
(страница с проводкой от отрицательного полюса)


Электрическая схема, лист 1
(страница с проводкой от отрицательного полюса)

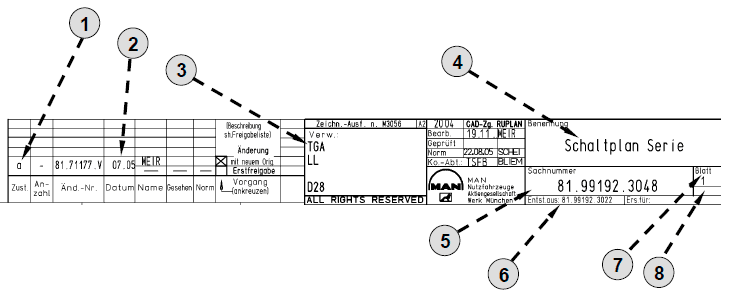

На каждой схеме, чаще всего в нижнем правом углу, находится информация о самой схеме. Так, помимо вида схемы, применения, количества листов, составляющих всю схему, имеются также указания на дату изменения и индекс.

1 Индекс
2 Дата изменения
3 Указание по применению
4 Название электрической схемы
5 Номер электрической схемы
6 Номер электрической схемы-предшественника
7 Лист электрической схемы
8 При случае общее количество листов электрической схемы

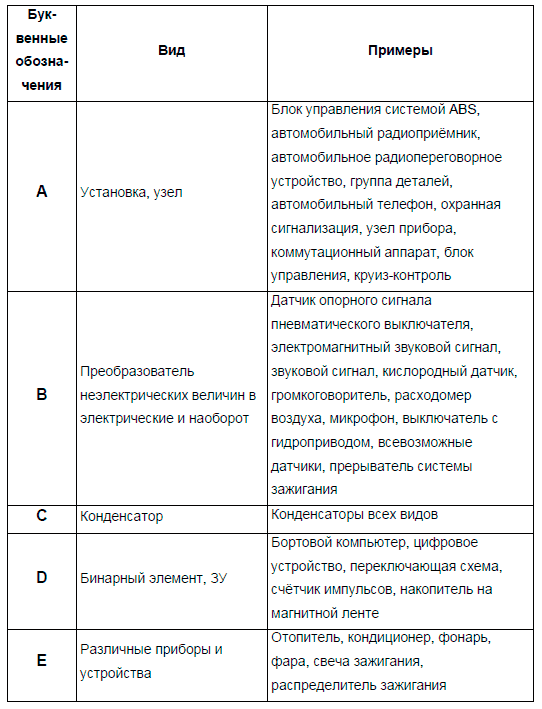

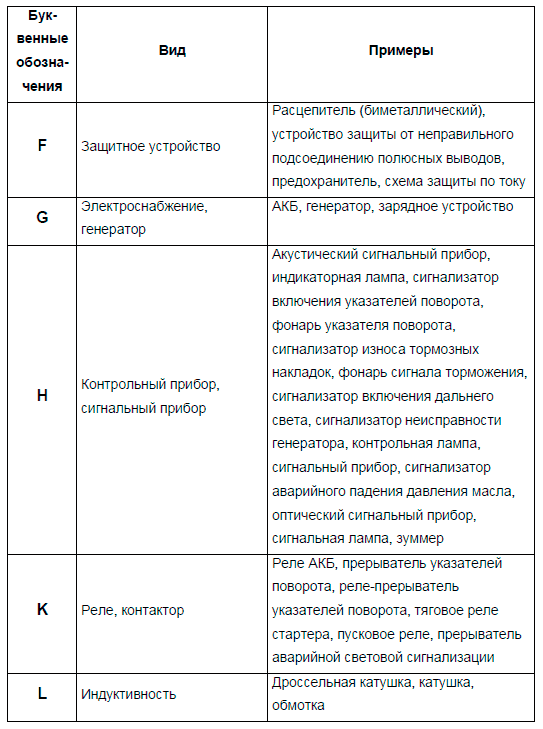

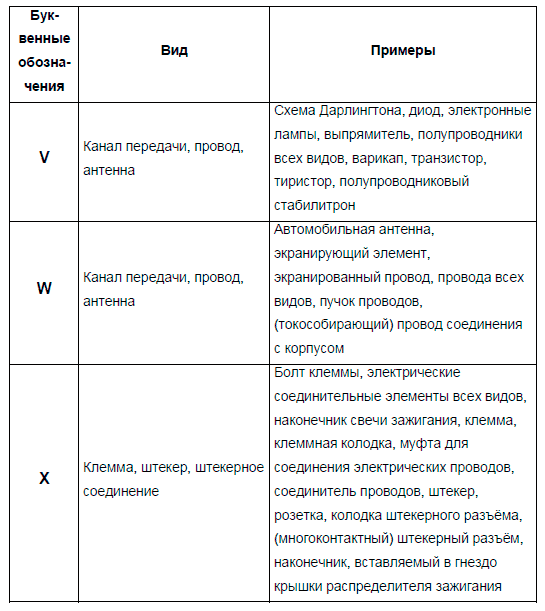

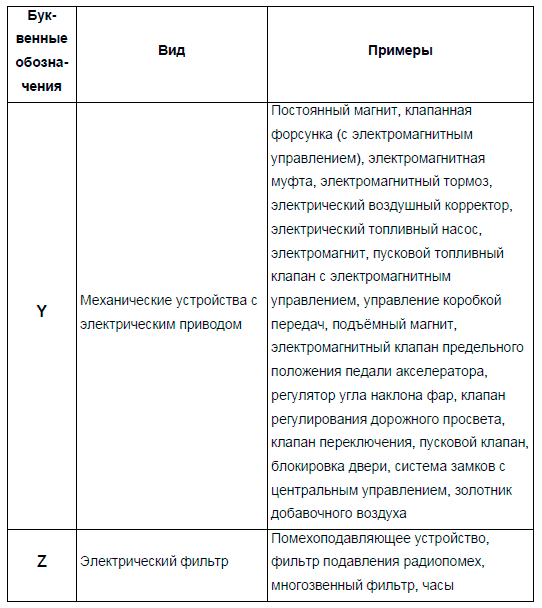

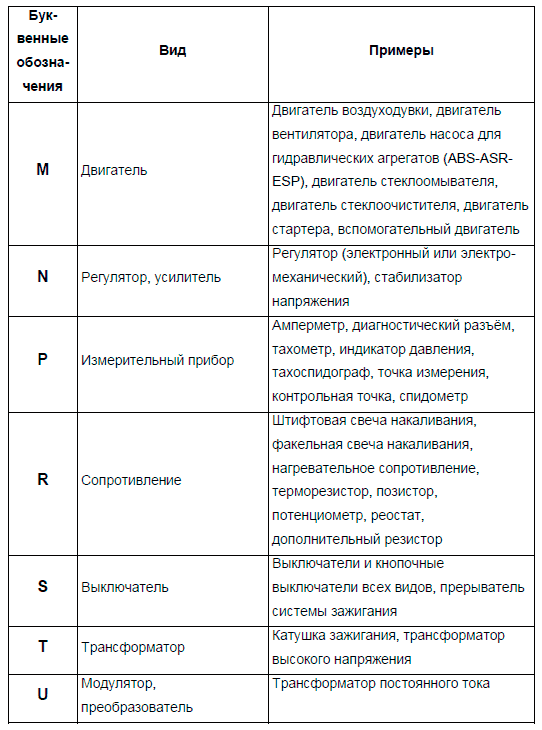

Условное обозначение электрических приборов
(в соответствии с DIN 40719, часть 2)










Обозначение групп номеров проводов
Компания MAN в соответствии с предписанием 95 026 использует следующие группы номеров проводов:
04... Система зажигания
05... Топливная система
12... Дымовая установка
13... Противопожарная система
14... Предохранительные устройства, аварийный режим, собственные электрические цепи
15... Электроснабжение (клемма 15)
16... Контрольное устройство, тахоспидограф
17... Система накаливания, факельное устройство облегчения пуска
20... Стеклоочиститель и стеклоомыватель, устройство для очистки фар
21... Визуальные приборы, дисплеи
23... Кондиционер
24... Обогрев, дополнительные приборы, питание цепи накала от АКБ
25... Вентиляция
30... Электроснабжение (плюс), освещение салона
31... Электроснабжение (минус)
32... Электродвигатели
37... Компостер
40... Система управления коробкой передач
43... Тормоз-замедлитель, моторный тормоз
49... Система мигающей световой сигнализации / аварийной световой сигнализации
50... Управление стартером
55... Маскировочное освещение
56... Ближний/дальний свет, световой сигнал, противотуманная фара, задняя противотуманная фара, регулирование угла наклона фар
57... Стояночный огонь
58... Стояночный огонь, габаритный огонь, задний габаритный огонь, подсветка щитка приборов.
59... Генератор, выработка электроэнергии
60... Система управления двигателем, система EDC, электронная система управления подачей топлива E-GAS, компьютер управления транспортным средством FFR
61... Привод вентилятора, охлаждающая жидкость
62... Радио
64... Диагностика, испытательное устройство, шина CAN
65... Навигационное устройство
68... Управление тормозной системой
69... Управление углом "складывания"
70... Электрическое подрессоривание ходовой части (ECAS) / амортизация ходовой части (ESAC, ADC)
71... Звуковой сигнал, пульсирующий сигнал
72... Проблесковый маячок, фара рабочего освещения
73... Антиблокировочная система ABS
74... Противобуксовочная система ASR
75... Радио
76... Громкоговоритель
77... Система управления дверями
78... Кухня
80... Центральный замок, блокировка опрокидывания кабины
90... Фильтрующее устройство, система защиты от оружия массового поражения, сажа - пыль
91... Подъёмное устройство
92... Гидравлическая система
93... Пневматическая система
94... Система оружий
95... Зарядное устройство
96... Устройство управления огнём
97... Осушительная установка
99... Дополнительная установка
