Руководство по ремонту холодильников MAN

  • TGL, TGM, TGS, TGX с холодильником
  • Холодильники 81.63910-6109 (широкий) и 81.63910-6110 (узкий)

Заменяйте холодильники, только если ремонт невозможен.

1. Диагностические записи и возможные причины

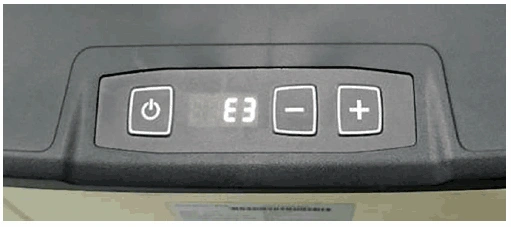

Ошибки отображаются на дисплее холодильника в виде буквы E (= Error) и соответствующего ошибке номера.
В случае индикации ошибки эксплуатация холодильника невозможна.
При индикации ошибки действуйте в соответствии с приведенной ниже таблицей.
Заменяйте холодильник, только если описанные меры не устраняют ошибку.

E1
Напряжение АКБ слишком низкое.
Измерьте напряжение на электронном блоке компрессора кондиционера в холодильнике, см. 2.
Если напряжение АКБ ниже 24,2 В, холодильник нельзя эксплуатировать.
Запустите двигатель автомобиля или подключите внешнее электропитание (зарядное устройство) к аккумуляторной батарее.
Если при напряжении минимум 24,2 В в течение двух минут ошибка все еще отображается:
Замените электронный блок компрессора кондиционера, см. 3.

E2
Вентилятор потребляет слишком много тока (> 0,5 А).
Вентилятор не вращается или вращается слишком медленно.
Замените вентилятор, см. 4.
Если после замены вентилятора ошибка все еще сохраняется:
Замените электронный блок компрессора кондиционера, см. 3.

E3
Компрессор кондиционера не включается.
Электронный блок компрессора кондиционера неисправен.
Замените электронный блок компрессора кондиционера, см. 3.

E4
Компрессор кондиционера не выходит на необходимую частоту вращения.
Нагрузка на компрессор кондиционера слишком высокая.
Измерьте температуру в кабине.
Если температура в кабине превышает 43 °C, холодильник работает со сбоями. Это нормально.
Проверьте, не мешают ли вентиляции холодильника какие-либо предметы. При необходимости уберите предметы.
Включите холодильник и проверьте, вращается ли вентилятор.
Если вентилятор не вращается:
Замените вентилятор, см. 4.
Если ошибка при этом сохраняется:
Замените электронный блок компрессора кондиционера, см. 3.

E5
Электронный блок компрессора кондиционера перегрет.
Действуйте как при ошибке E4.

E6
Датчик температуры неисправен или одно из разъемных соединений подключе-но неправильно.
Проверьте все разъемные соединения на крышке и на электронном блоке компрессора кондиционера, при необходимости подключите правильно.
Если ошибка по-прежнему сохраняется:
Измерьте сопротивление датчика температуры, см. 5.
Если сопротивление датчика температуры в норме:
Замените крышку холодильника, см. 6
Если сопротивление отклоняется от заданного значения:
Замените холодильник.

E7
Холодильник установлен неровно или датчик наклона неисправен.
Это сообщение об ошибке не может появиться при обычном наклонном положении автомобиля (подъемы, спуски). Как правило, при таком сообщении об ошибке датчик положения неисправен.
Замените крышку холодильника, см. 6

2. Измерение напряжения АКБ

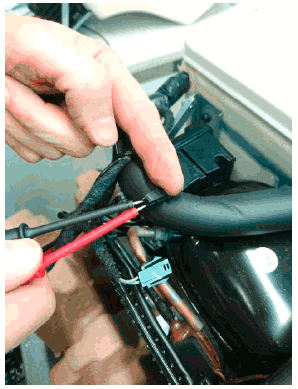

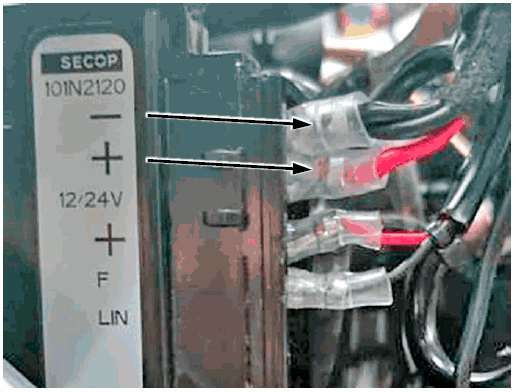

Напряжение АКБ измеряется между двумя верхними подключениями электронного блока компрессора кондиционера (черный = минус, красный = плюс). Напряжение АКБ должно составлять не менее 24,2 В.

3. Замена электронного блока компрессора кондиционера

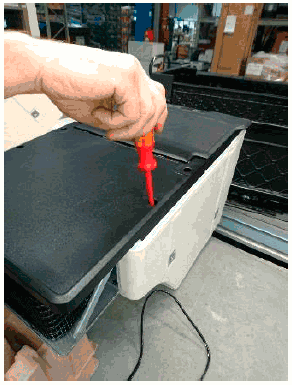

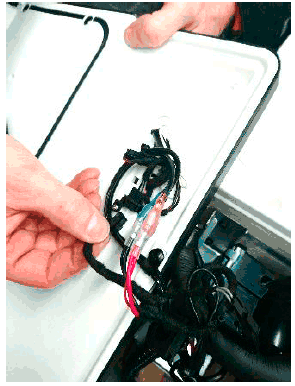

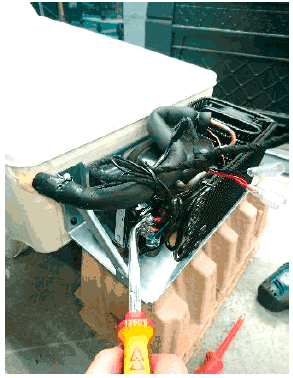

Открутите крышку.

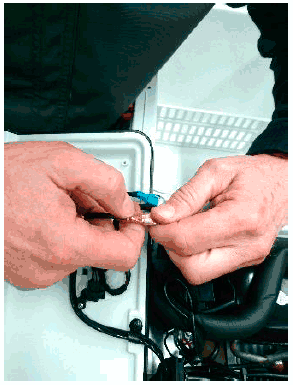

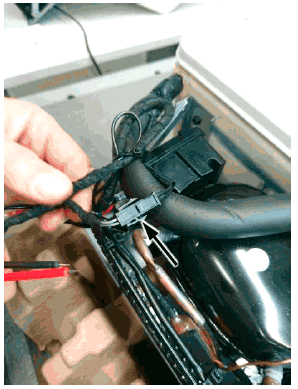

Отсоедините 6-контактное разъемное соединение.

Отсоедините разъемные соединения.

Отсоедините кабель.

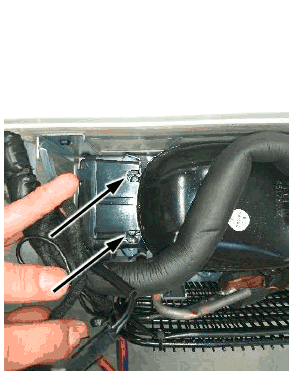

Отверните два винта.

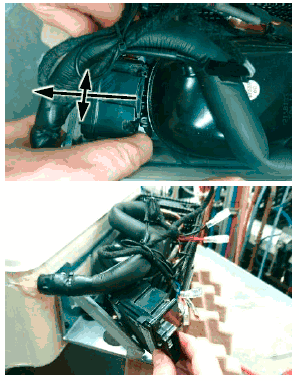

Отсоедините электронный блок компрессора кондиционера и извлеките из-под всасывающей линии, слегка раскачивая его в разные стороны.

4. Замена вентилятора

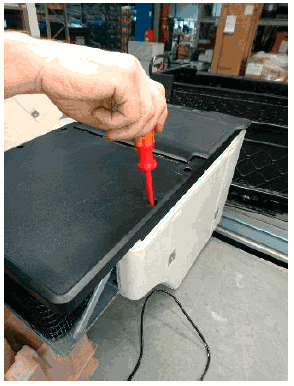

Открутите крышку.

Отсоедините 6-контактное разъемное соединение.

Отсоедините разъемные соединения.

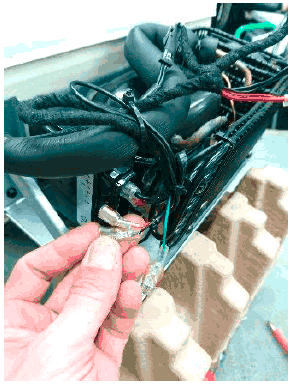

Отсоедините кабели вентиля-тора (тонкий красный и черный кабели).

Снимите четыре хомута для проводов.
Извлеките четыре резиновых держателя.

Извлеките вентилятор.

Закрепите новый вентилятор с помощью четырех резиновых держателей.

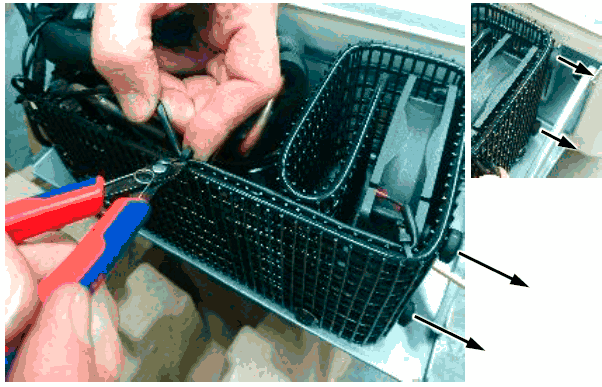

Отрежьте выступающие концы резиновых держателей.
Проложите кабели, подключите и закрепите хомутами для проводов.
Подключите электронный блок компрессора кондиционера и установите крышку.

5. Проверка датчика температуры

Открутите крышку.

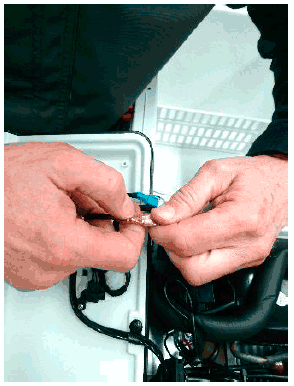

Отсоедините разъемное соединение.

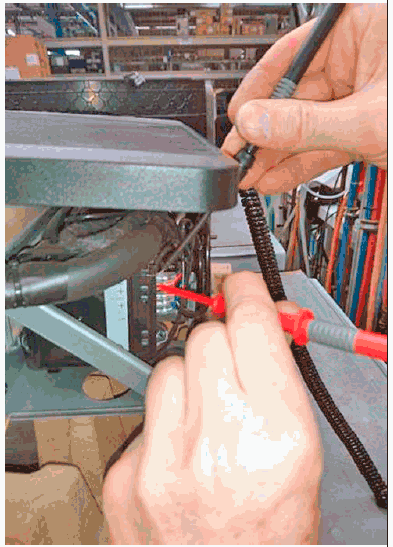

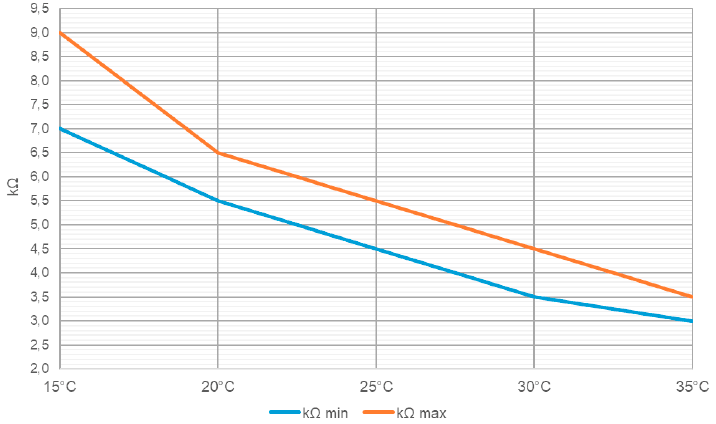

Измерьте сопротивление.


6. Замена крышки

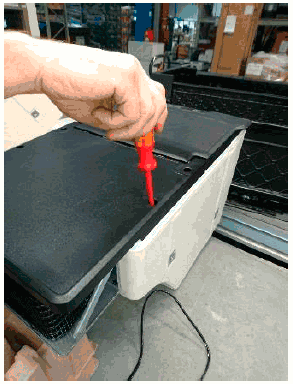

Открутите крышку.

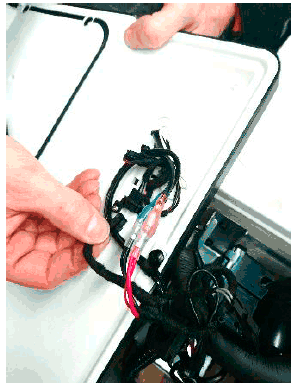

Отсоедините 6-контактное разъемное соединение.

Отсоедините разъемные соединения.

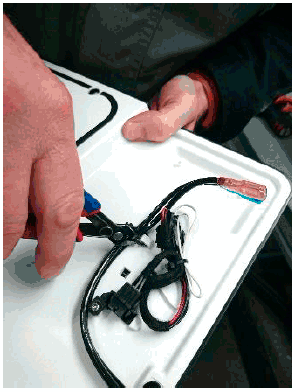

Снимите хомуты для проводов.

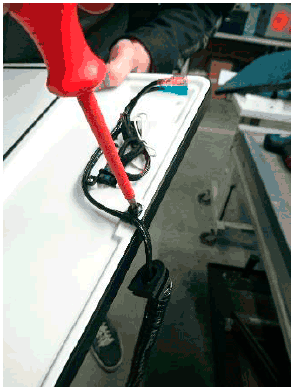

Ослабьте устройство для снятия натяжения.
Новая крышка устанавливается в обратной последовательности.

7. Замена лампы

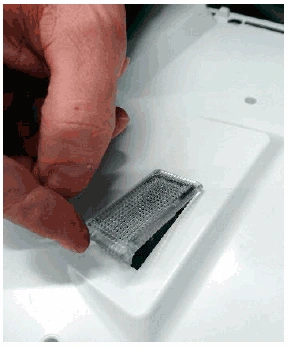

Извлеките светильник.

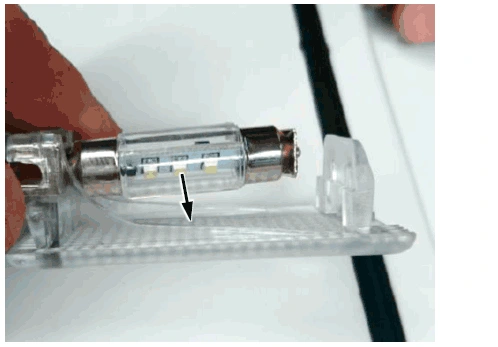

Замените лампу. Следите за тем, чтобы светодиод был направ-лен к рассеивателю.
Установите светильник на место.
