Читаем схемы Renault Truck Premium DXi

Как читать схемы
Схема состоит из нескольких планшетов.
Эти планшеты обозначены в нижнем правом углу:
  • Шестизначным числом, нумерующим иллюстрацию.
  • Буквой, соответствующей индексу изменения иллюстрации. Она находится в тої строке, что и номер.
  • Трёхзначным буквенно-цифровым кодом, определяющим номер листа.
Планшет электросхемы разделён на 9 зон по вертикали.

Структура схемы

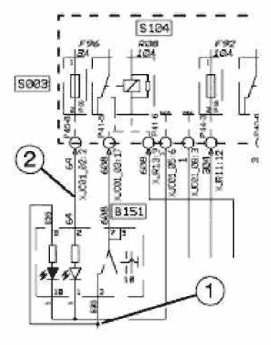

Зона выше А002 (метка 1 на вышеприведённой иллюстрации) зарезервирована для устройств и компонентов, находящихся в кабине.
Зона ниже А002 (метка 2 на вышеприведённой иллюстрации) зарезервирована для устройств и компонентов, находящихся на раме.
А002 Коммутационный блок рама-кабина

Условные обозначения в схемах
Ссылки
Ссылка определяется:
  • трёхзначным буквенно-цифровым кодом, сообщающим номер листа назначения
  • числом, сообщающим зону, в которой находится ссылка.

Токоприёмники
Каждый токоприёмник, который представлен в схеме, размечен специфическим ему послепродажным кодом.
В том случае, когда послепродажный код окаймлен прямоугольником, (индекс (1) при приведённого примера), он обозначает один единственный токоприёмник или комплеї Включающий несколько функций.
В том случае, когда послепродажный код не окаймлен, (индекс (2) при сём приведённ' примера), он обозначает один из составных узлов одного единственного токоприёмни Он тогда находится внутри соответствующего обозначающего символа.
На каждом устройстве, указаны, когда это возможно, цвет и количество контактов раз' с которым оно сопряжено.
Комплект выводов каждого токоприёмника обозначен цифровым или буквенно-цифрої кодом, при такой необходимости (индекс (3) при сём приведённого примера).
В некоторых токоприёмниках, при такой возможности мы обозначаем соответствующу мощность (индекс (4) при сём приведённого примера).

Плавкие предохранители и реле
Реле назначены гарантийным кодом (поз. (1) здесь приведённой иллюстрации).
Они тоже назначаются буквенно-цифровым кодом и величиной допускаемой в них номинальной силы тока (поз. (2) здесь приведённой иллюстрации).
Причём предохранители просто назначаются буквенно-цифровым кодом и величиной допускаемой в них номинальной силы тока (поз. (3) здесь приведённой иллюстрации). Расположение предохранителя в электрической распределительной коробке назначав буквенно-цифровым кодом (поз. (4) здесь приведённой иллюстрации).

Полярности
Полярности обозначаются цифровым кодом.
Каждой отдельной функции соответствует один единственный код.
Пример:
2 = питание"+" непосредственно от батареи (или батарей).
1 = масса.

Графические условные обозначения
В том случае, когда пересечение не усиливается точкой связи, полярности будут расположены крестом, и остаются отдельными.
В том случае, когда пересечение усиливается точкой связи, на проводах сохраняется же самая информация (один и тот же потенциал).
Для того, чтобы схему можно было рассматривать удобнее, могут быть добавлены в с дополнительные точки связи (индекс (1) при сём приведённого примера).
Метка означает контакт разъёма, расположенного в блоке распределения электроэне Пример с буквенно-цифровой меткой XJC01-02 : 2:
  • XJC01-02: название разъёма;
  • 2: номер контакта разъёма.
В случае электропроводки двигателя, с одной стороны находится буквенно-цифровая метка (1), а с другой- цветная метка (2).
EI: 5 (3) указывает, что соединение осуществлено при помощи разъёма "EI" с "5" контактами.
Метка (1) позволяет с помощью буквенно-цифрового кода идентифицировать вариант ассоциированный с полярностью.

Условные обозначения в схемах
Ссылки
Ссылка определяется:
  • трёхзначным буквенно-цифровым кодом, сообщающим номер листа назначения.
  • числом, сообщающим зону, в которой находится ссылка.


Токоприёмники
Каждый токоприёмник, который представлен в схеме, размечен специфическим ему послепродажным кодом.
В том случае, когда послепродажный код окаймлен прямоугольником, (индекс (1) при сём приведённого
примера), он обозначает один единственный токоприёмник или комплект. Включающий несколько функций.
В том случае, когда послепродажный код не окаймлен, (индекс (2) при сём приведённого примера), он обозначает один из составных узлов одного единственного токоприёмника. Он тогда находится внутри
соответствующего обозначающего символа.
На каждом устройстве, указаны, когда это возможно, цвет и количество контактов разъёма, с которым оно сопряжено.
Комплект выводов каждого токоприёмника обозначен цифровым или буквенно-цифрс кодом, при такой необходимости (индекс (3) при сём приведённого примера).
В некоторых токоприёмниках, при такой возможности мы обозначаем соответствующую мощность (индекс (4) при сём приведённого примера).


Плавкие предохранители и реле
Реле назначены гарантийным кодом (поз. (1) здесь приведённой иллюстрации).
Они тоже назначаются буквенно-цифровым кодом и величиной допускаемой в них номинальной силы тока (поз. (2) здесь приведённой иллюстрации).
Причём предохранители просто назначаются буквенноцифровым кодом и величиной допускаемой в них
номинальной силы тока (поз. (3) здесь приведённой иллюстрации).
Расположение предохранителя в электрической распределительной коробке назначается буквенноцифровым кодом (поз. (4) здесь приведённой иллюстрации).


Полярности
Полярности обозначаются цифровым кодом.
Каждой отдельной функции соответствует один единственный код.
Пример:
2 = питание "+" непосредственно от батареи (или батарей).
1 = масса.

Графические условные обозначения
В том случае, когда пересечение не усиливается точкой связи, полярности будут расположены крестом, и остаются отдельными.
В том случае, когда пересечение усиливается точкой связи, на проводах сохраняется такая же самая информация (один и тот же потенциал).
Для того, чтобы схему можно было рассматривать удобнее, могут быть добавлены в схему дополнительные точки связи (индекс (1) при сём приведённого примера).
Метка означает контакт разъёма, расположенного в блоке распределения электроэнергии.
Пример с буквенно-цифровой меткой XJC01-02 : 2:
  • XJC01-02: название разъёма;
  • 2: номер контакта разъёма.
В случае электропроводки двигателя, с одной стороны находится буквенно-цифровая метка (1), а с другой- цветная метка (2).
EI : 5 (3) указывает, что соединение осуществлено при помощи разъёма "ЕГ с "5" контактами.




Метка (1) позволяет с помощью буквенно-цифрового кода идентифицировать вариант, ассоциированный с полярностью.


Цветной код для разъёмов/соединителей и проводов
Каждый разъём/соединитель выделяется и механической системой и цветным кодом.
На некоторых кабельных пучках, непосредственно связанных с общим узлом одного или несколько использователей, полярность указана исключительно цветным кодом.
В нижеприведенном списке даются соответствия между алфавитным кодом и цветом проводов или разъёмов/соединителей кабельного пучка электроарматуры.
