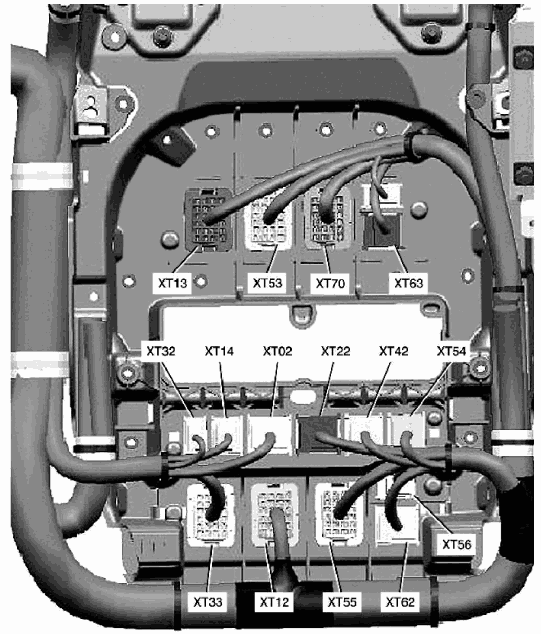

Электрическое соединение Шасси - Кабина Renaul Premium DXi


Поз. соед. гнезда     Наименование функции     Цвет     Число пинов
  • ХТ02 Электропроводка сигнализации и освещения спереди 15
  • ХТ12 Электропроводка задней линии GN 24
  • ХТ13 Электропроводка задней балансирной тележки 24
  • ХТ14 Электропроводка штепсельных розеток прицепа BL 9
  • ХТ22 Электропроводка оборудования электронного управления впрыском топлива VO 15
  • ХТ32 Оборудование измерения и контроля скорости BL 6
  • ХТЗЗ Электропроводка приводного агрегата 24
  • ХТ42 Электропроводка батарейного ящика BL 12
  • ХТ53 Оборудование "ABS/ASR" заднее BL 24
  • ХТ53 Электропроводка оборудования пневматической подвески BL 24
  • ХТ53 Электропроводка оборудования управляемой оси BL 24
  • ХТ54 Электропроводка оборудования пневматической подвески VO 12
  • ХТ54 Электропроводка для оборудования "EBS - ESP" VO 12
  • ХТ55 Электропроводка оборудования пневматической подвески 24
  • ХТ55 Оборудование "ABS/ASR" заднее 24
  • ХТ56 Электропроводка оборудования пневматической подвески 6
  • ХТ62 Электропроводка для оборудования передней части BL 15
  • ХТ63 Оборудование автономного отопления VO 12
  • ХТ70 Оборудование "ABS/ASR" переднее GR 24

Полное описание смотри в
