Компоненты Airtronic

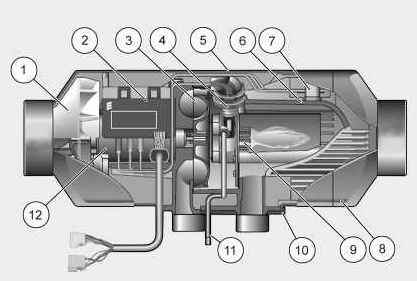

Дополнительный воздушный отопитель

(1) Ротор вентилятора отопителя
(2) Блок управления
(3) Ротор дутьевого вентилятора
(4) Штифт свечи накаливания
(5) Крышка
(6) Теплообменник
(7) Универсальный датчик
(8) Выпускной воздухозаборник
(9) Камера сгорания
(10) Фланцевое уплотнение
(11) Разъем для подвода топлива
(12) Электродвигатель

В воздушном отопителе находятся датчик температуры, блок управления, штифт свечи накаливания, облицовка штифта свечи накаливания, универсальный датчик, двигатель вентилятора и блок теплообменника. На роторе вентилятора установлен постоянный электромагнит, на блоке управления — датчик Холла; с помощью двух этих датчиков определяется частота вращения. Блок теплообменника состоит из 2 компонентов: жаровой трубы и теплообменника.

Устройство управления дополнительного отопителя

(1) День недели
(2) Постоянная индикация
(3) Индикация работы
(4) Установка температуры
(5) Вперед
(6) Назад
(7) Немедленное включение отопителя
(8) Выбор программы
(9) Время
(10) Ячейка памяти

С помощью устройства управления выполняется программирование и пуск дополнительного отопителя, а также регулировка температуры (10-30°C).
Дополнительные сведения об эксплуатации см. в руководстве по эксплуатации грузовых автомобилей.

Дозировочный насос дополнительного отопителя

(1) Маркировка воздушного отопителя
Дозировочный насос подает необходимый объем топлива от бака к воздушному отопителю.

ВНИМАНИЕ!
В воздушном отопителе Airtronic следует всегда устанавливать только соответствующим образом маркированный дозировочный насос (см. рисунок выше). Дозировочный насос с другой маркировкой имеет больший объем подачи, что может привести к повреждению отопителя

Функциональное описание компонентов
Блок управления дополнительного воздушного отопителя
Существуют два различных поставщика блоков управления для дополнительного воздушного отопителя Airtronic: компания Hella и компания Wehrle. Устройства последней из них устанавливались только в ранних моделях дополнительного отопителя типа Airtronic (прибл. до 2005 г.). С 2005 г. устанавливаются только блоки управления производства компании Hella.
На следующем рисунке показан блок управления (1) производства Hella, который отличается от блока управления производства Wehrle только логотипом компании и оболочкой кабеля.

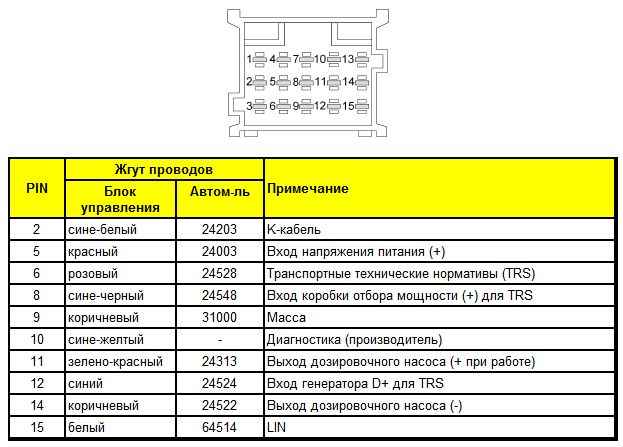

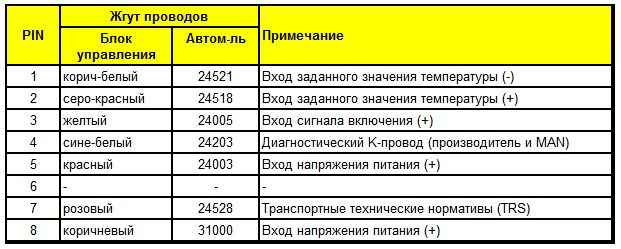

Штекерная разводка контактов Hella

У блоков управления обоих производителей пакет штекеров A483/I — белого цвета, а A483/II — желтого.
Пакеты штекеров A483/I компании Hella и Wehrle одинаковые

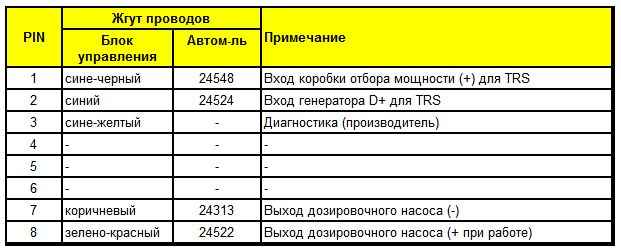

Пакет штекеров A483/II компании Wehrle

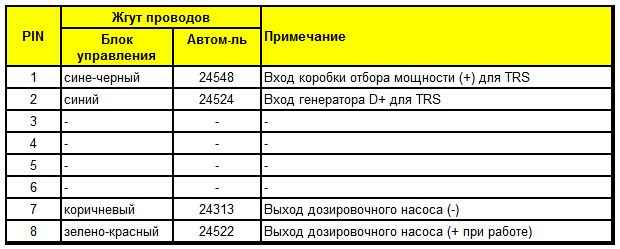

Пакет штекеров A483/II Hella

Штекерная разводка контактов Hella с модулем LIN/без него

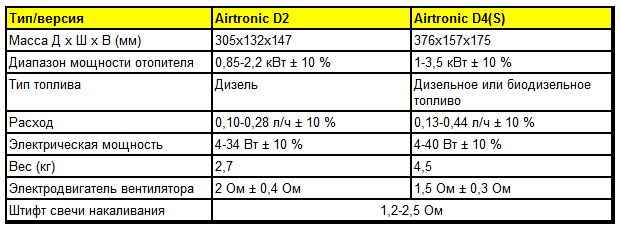

Технические характеристики

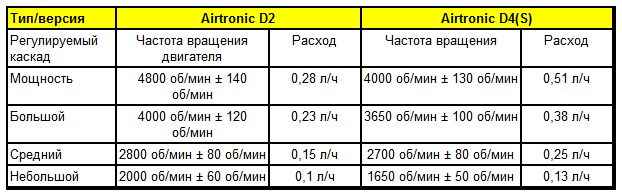

Таблица частоты вращения

Контрольная частота вращения вентилятора:


Устройство управления дополнительного отопителя

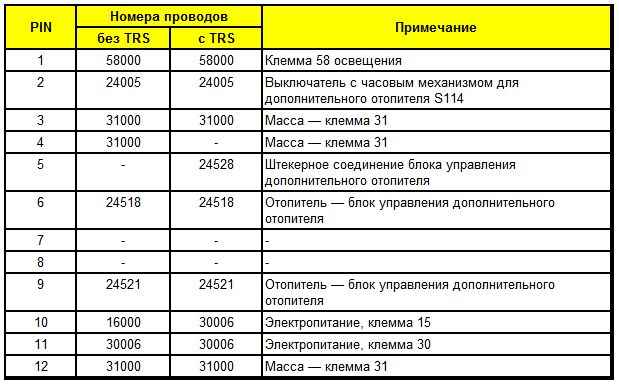

Штекерная разводка контактов

Трехконтактный штекер (1) предусмотрен для пульта дистанционного управления.
TRS… Транспортные технические нормативы (предотвращение опасности пожара)

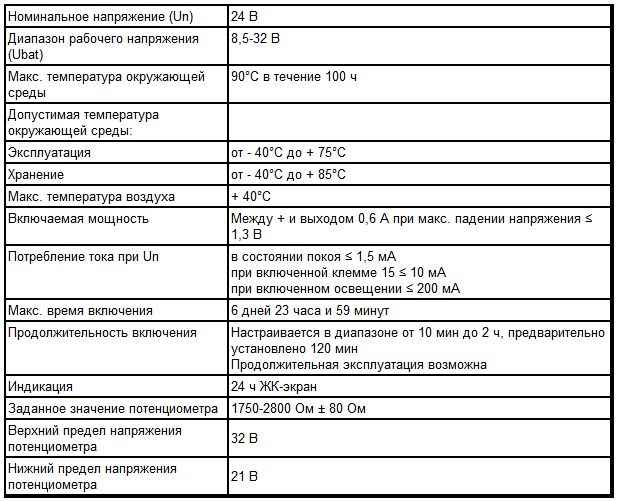

Технические характеристики


Дозировочный насос дополнительного отопителя
Штекерная разводка контактов

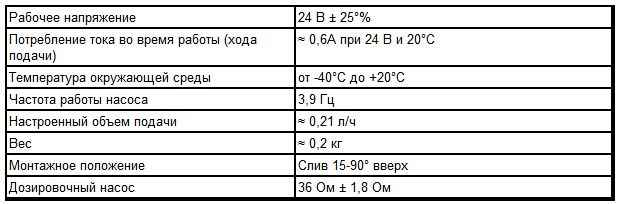

Технические характеристики
