Все схемы автономного отопителя AT 2000
Отопитель Air Top 2000 с диагностикой может приводиться в действие с помощью органа управления (задающее устройство / переключатель) или органа управления и таймера, стандартного или
многофункционального.

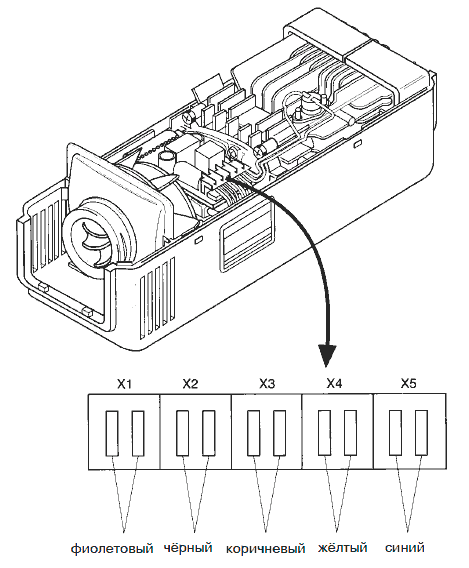

Разводка контактов Air Top 2000 с диагностикой
- Х1 подключение нагнетателя воздуха для горения и отапливающего воздуха
- Х2 подключение дозирующего насоса
- Х3 подключение детектора пламени
- Х4 подключение стержня накаливания
- Х5 подключение ограничителя нагрева фиолетовый
Отопитель Air Top 2000 без диагностики может приводиться в действие с помощью органа управления (задающее устройство/переключатель) или органа управления и таймера.
На электросхеме ниже показаны возможные для 12 В и 24 В соединения с:
• органом управления,
• органом управления и таймером,
• органом управления для автомобилей, перевозящих опасные грузы.
Разводка контактов Air Top 2000 без диагностики
- Х1 подключение нагнетателя воздуха для горения и отапливающего воздуха
- Х2 подключение дозирующего насоса
- Х3 подключение детектора пламени
- Х4 подключение стержня накаливания
- Х5 подключение ограничителя нагрева

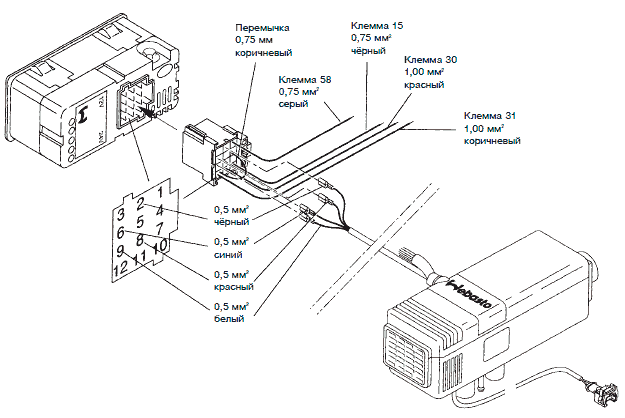

Схема подключений Air Top 2000 с диагностикой с многофункциональным таймером
(не для автомобилей, перевозящих опасные грузы)
Электрическая схема АТ 2000 с диагностикой, 12 В/24 В, с органом управления
