Этапы проверки ECAS2 TG, автобус с TEPS MAN

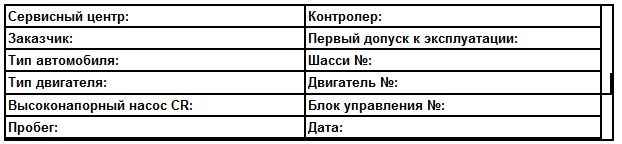

С помощью диагностического сканера следует составить выдержку из регистратора неисправностей блока управления ECAS, которая выполняется вместе с заполненным списком этапов проверки.
При поиске неисправностей следует использовать принципиальные схемы конкретного автомобиля.
При измерении напряжения подключите блок управления к жгуту проводов автомобиля, зажигание включается.
При измерении сопротивления запрещается подключать блок управления к жгуту проводов автомобиля, зажигание выключается.
Напряжения и сопротивления замеряются между Pin с помощью мультиметра (например, FLUKE 87).
Категорически запрещается проводить замеры на штекерных контактах без соответствующих пробников! Опасность увеличения контактного соединения!

Замеры напряжения:

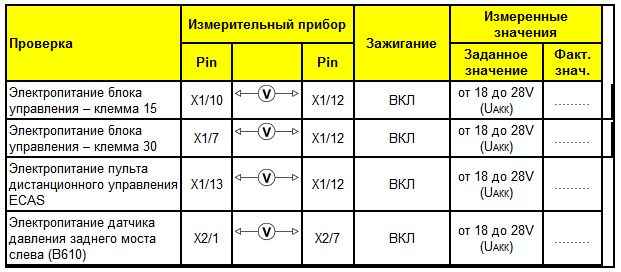

Напряжение питания

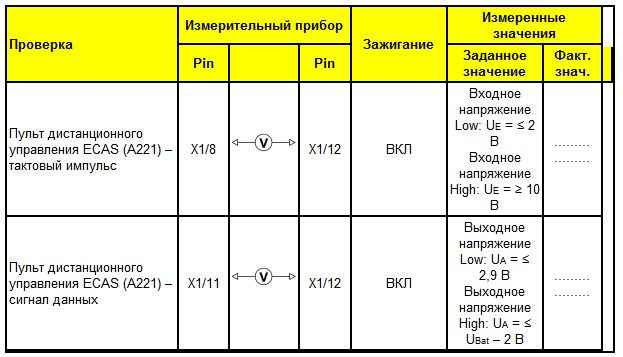

Дистанционное управление ECAS

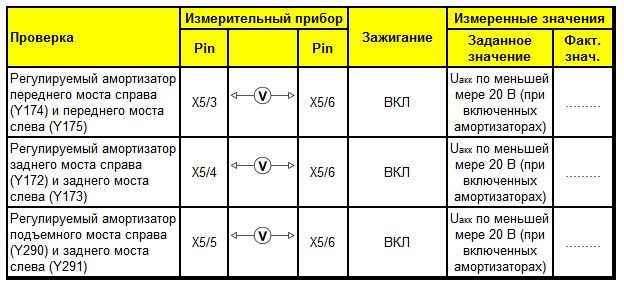

Регулируемый амортизатор

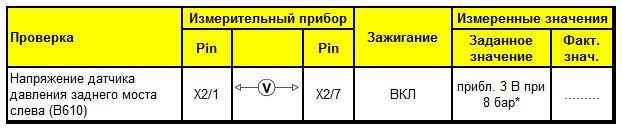

Датчик давления заднего моста слева


Замеры сопротивления

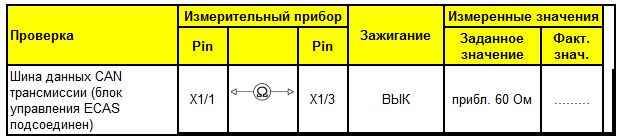

Шина данных CAN трансмиссии

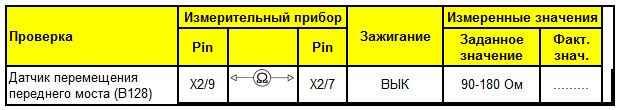

Датчик перемещения переднего моста

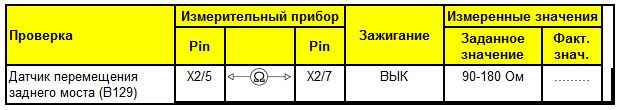

Датчик перемещения заднего моста слева

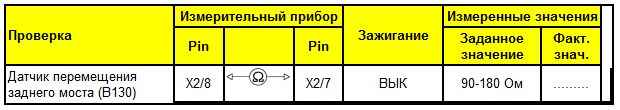

Датчик перемещения заднего моста справа

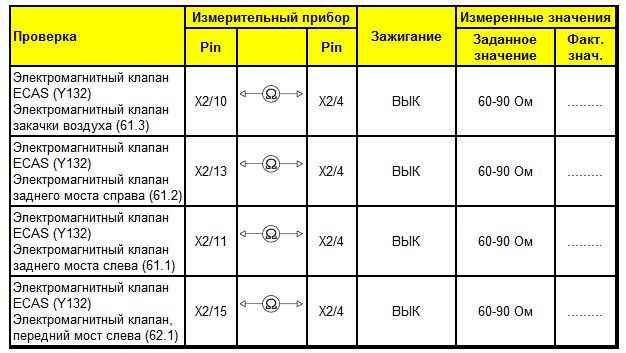

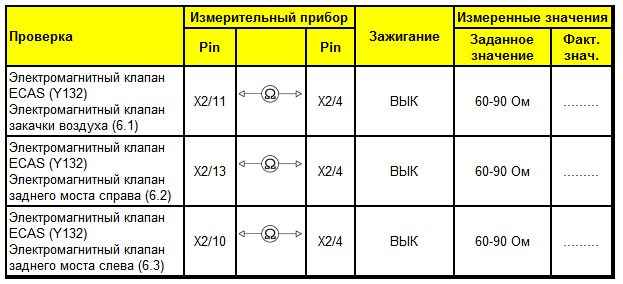

Блок электромагнитных клапанов ECAS заднего моста (4x2 FL)

Блок электромагнитных клапанов ECAS заднего моста, седельный (4x2 FL)

Блок электромагнитных клапанов ECAS переднего моста/заднего моста (4x2 FLL)

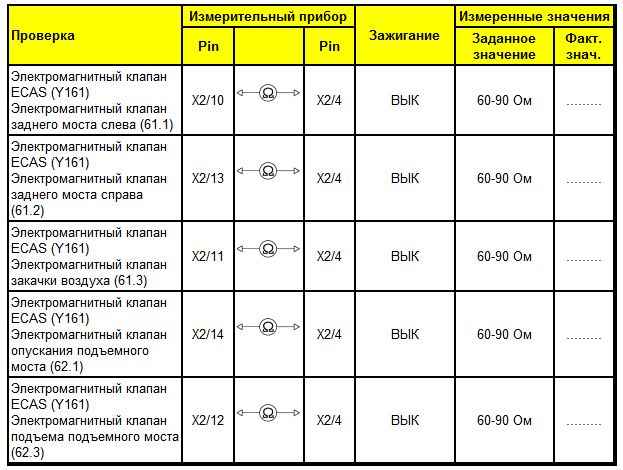

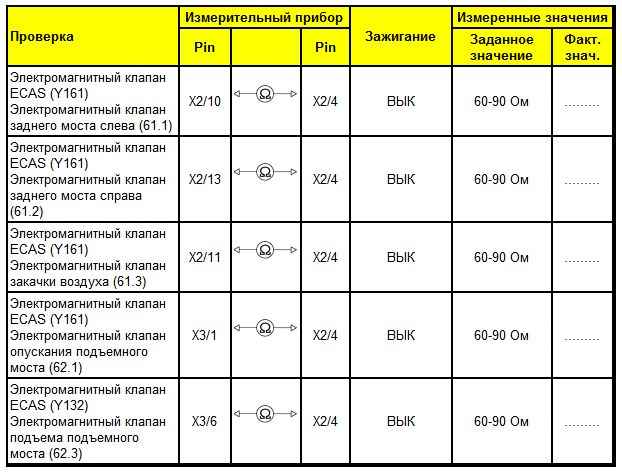

Блок электромагнитных клапанов ECAS заднего моста/заднего поддерживающего моста/переднего поддерживающего моста (6x2 FNL)

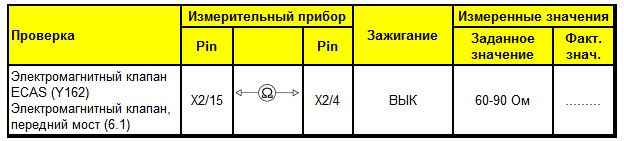

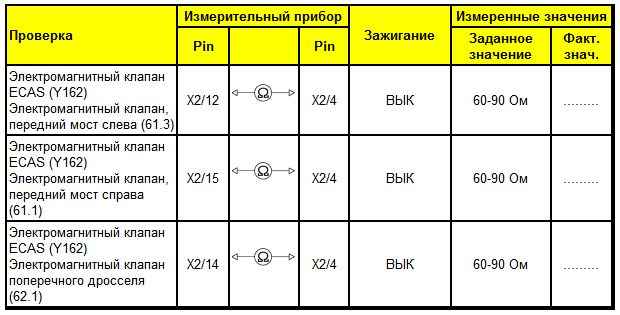

Блок электромагнитных клапанов ECAS, передний мост (6x2 FNLL)

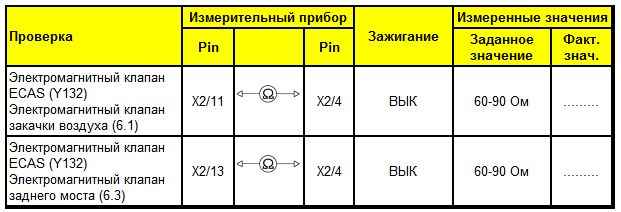

Блок электромагнитных клапанов ECAS заднего моста, автобус 6x2 (несочлененный автобус)

Блок электромагнитных клапанов ECAS, передний мост, автобус 6x2 (несочлененный автобус)


Проверки давления
Примечание.
При выполнении следующих проверок давления следует подсоединить Pin X2/4 разъема блока управления на массу (X1/12)!
Кроме того, соблюдайте правильное давление в системе (> 8 бар)!

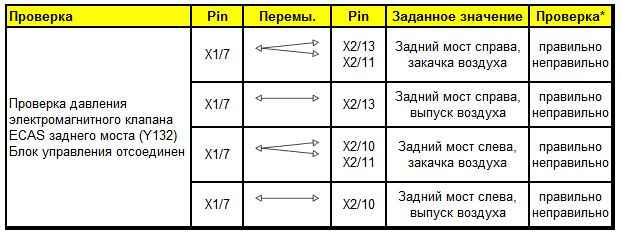

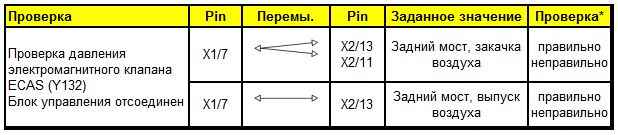

Проверка давления блока электромагнитных клапанов ECAS заднего моста (4x2 FL)

* Выберите нужное
Проверка давления блока электромагнитных клапанов ECAS заднего моста, седельный (4x2 FL)

* Выберите нужное

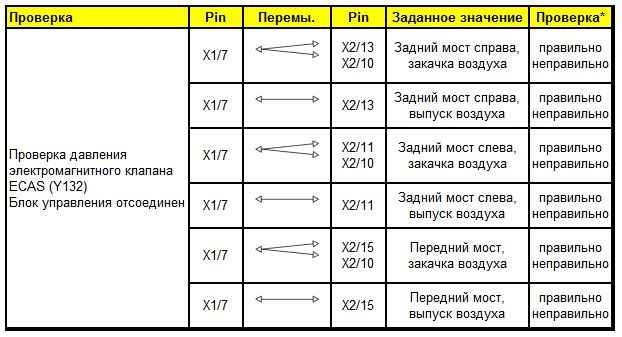

Проверка давления блока электромагнитных клапанов ECAS, передний мост/задний мост (4x2 FLL)

* Выберите нужное

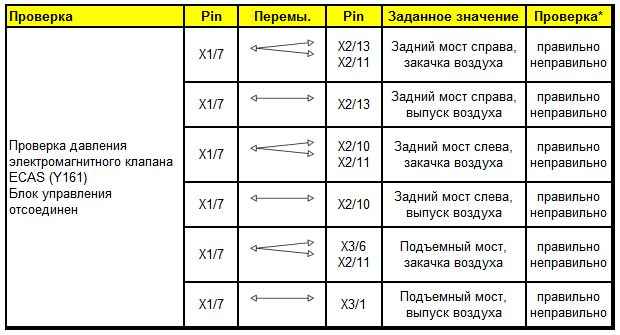

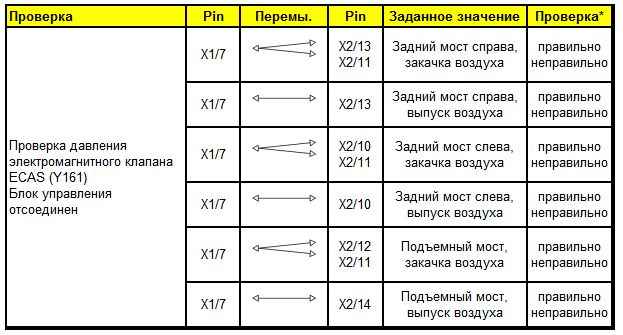

Проверка давления блока электромагнитных клапанов ECAS заднего моста/заднего поддерживающего моста/переднего поддерживающего моста (6x2 FNL)

* Выберите нужное

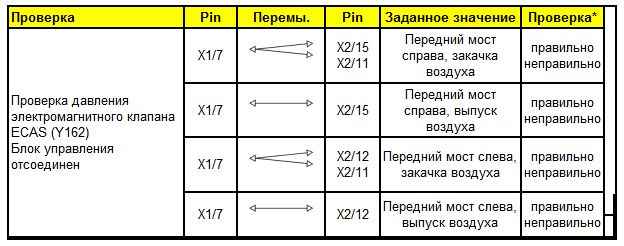

Проверка давления блока электромагнитных клапанов ECAS, передний мост (6x2 FNLL)

Проверка давления блока электромагнитных клапанов ECAS заднего моста, автобус 6x2 (несочлененный автобус)

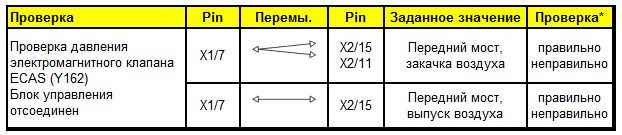

Проверка давления блока электромагнитных клапанов ECAS, передний мост, автобус 6x2 (несочлененный автобус)

* Выберите нужное
