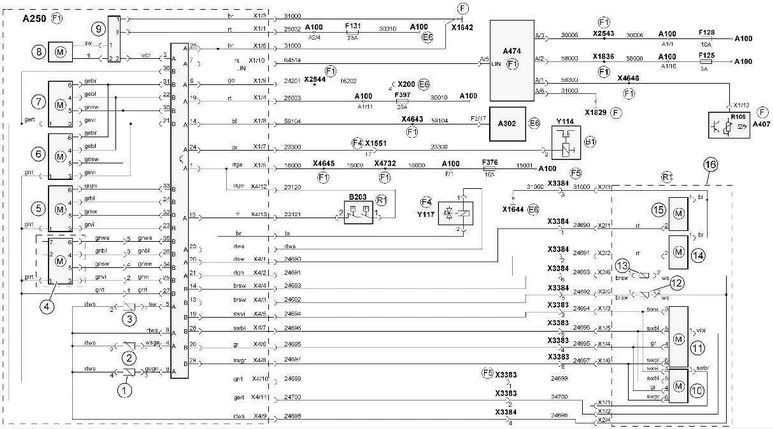

Краткий обзор кондиционера (с автономным кондиционером) TGX


A100     Центральная электрическая сеть
A250     Блок управления отопителя/кондиционера
A302     Центральный процессор 2
A407     Приборная панель
A474     Устройство управления обогрева кабины водителя без кондиционера/с кондиционером
B203     Бак хладагента с реле высокого/низкого давления
F125     Предохранитель прожектора
F128     Предохранитель постоянно включенных потребителей
F131     Предохранитель вентилятора отопителя
F376     Предохранитель (кл. 15) внутри кабины
F397     Предохранитель отопления передней части, кондиционер
R106     Потенциометр подсветки приборного щитка
X200     Диагностическая розетка (MAN-cats® II)
X1551   Штекерное соединение двигателя/EDC/коробки передач II
X1642   Точка массы обогрева кабины без кондиционера/с кондиционером
X1644   Точка массы кабины рядом с центральной электрической сетью
X1829   Обжимное соединение провода 31000
X1836   Обжимное соединение провода 58000
X2543   Распределитель потенциалов 21-контактного провода 30006
X2544   Распределитель потенциала 21-контактный К-провод
X3383   Штекерное соединение автономного кондиционера 1 в кабине
X3384   Штекерное соединение автономного кондиционера 2 в кабине
X4643   Распределитель потенциала, провод 59104
X4645   Распределитель потенциала, провод 16000
X4646   Распределитель потенциала, провод 58300
X4732   Распределитель потенциалов провода 16000 освещения переключателя
Y114     Электромагнитная муфта компрессора
Y117     Электромагнитный клапан обогрева

1     Датчик испарителя
2     Датчик наружной температуры
3     Датчик теплообменника
4     Серводвигатель рециркуляционного воздуха
5     Серводвигатель боковых форсунок
6     Серводвигатель распределения воздуха
7     Серводвигатель температуры (перепускная заслонка)
8     Электродвигатель вентилятора
9     Регулятор вентилятора
10    Клапан B
11    Клапан C
12    Накладной датчик 1 (накладной датчик аккумулятора холода)
13    Накладной датчик 2 (накладной датчик испарителя)
14    Главный насос
15    Циркуляционный насос
16    Распределительный блок автономного кондиционера

B1    Место установки двигателя
E6    Место установки — область центральной электрической сети
F      Место установки приборной панели
F1    Место установки средней части
F4    Место установки передка внутри слева
F5    Место установки передка внутри справа
R1   Место установки передних частей рамы
