Принципиальная схема дверного модуля (TGL/TGM/TGA-LL)

A100     Центральная электрическая сеть
A156     Основное зеркало (пассажир)
A157     Основное зеркало (водитель)
A251     Широкоугольное зеркало (водитель)
A252     Широкоугольное зеркало (пассажир)
A302     Центральный бортовой компьютер 2
A451     Дверной модуль (со стороны водителя)
A452     Дверной модуль (со стороны пассажира)
A453     Стеклоподъемники (сторона водителя)
A454     Стеклоподъемник (со стороны пассажира)
A465     Дверной замок (сторона водителя)
A466     Дверной замок (со стороны пассажира)
F376     Предохранитель кабины внутри (клемма 15)
F382     Предохранитель дверной модуль - зеркало
F383     Предохранитель дверной модуль - кабина, центральный замок
S518     Замочный переключатель двери пассажира
S519     Замочный переключатель со стороны водителя
V645     Группа диодов дверного модуля
V646     Диод включения ZBR
X200     Штекерное соединение - диагностика
X1546   Штекерное соединение - правая дверь
X1547   Штекерное соединение - левая дверь
X1582   Штекерное соединение - основное и широкоугольное зеркало справа
X1583   Штекерное соединение - основное и широкоугольное зеркало слева
X1584   Штекерное соединение - бордюрное зеркало справа
X1585   Штекерное соединение - бордюрное зеркало слева
X1733   Штекерное соединение - переключатель сдвижной панели крыши
X2544   Распределитель потенциала 21-полюсного К-кабеля

1     Противоугонная система
2     Электронный блок сдвижной панели крыши (A473)
3     Дверной замок разблокирован
4     Дверной замок заблокирован
Принципиальная схема дверного модуля (TGL/TGM/TGA-RL)

A100     Центральная электрическая сеть
A156     Основное зеркало (пассажир)
A157     Основное зеркало (водитель)
A251     Широкоугольное зеркало (водитель)
A252     Широкоугольное зеркало (пассажир)
A302     Центральный бортовой компьютер 2
A451     Дверной модуль (со стороны водителя)
A452     Дверной модуль (со стороны пассажира)
A453     Стеклоподъемник (сторона водителя)
A454     Стеклоподъемник (со стороны пассажира)
A465     Дверной замок (сторона водителя)
A466     Дверной замок (со стороны пассажира)
F376     Предохранитель кабины внутри (клемма 15)
F382     Предохранитель дверной модуль - зеркало
F383     Предохранитель дверной модуль - кабина, центральный замок
S518     Замочный переключатель двери пассажира
S519     Замочный переключатель со стороны водителя
V645     Группа диодов дверного модуля
V646     Диод включения ZBR

X200     Штекерное соединение - диагностика
X1546   Штекерное соединение - правая дверь
X1547   Штекерное соединение - левая дверь
X1582   Штекерное соединение - основное и широкоугольное зеркало справа
X1583   Штекерное соединение - основное и широкоугольное зеркало слева
X1584   Штекерное соединение - бордюрное зеркало справа
X1585   Штекерное соединение - бордюрное зеркало слева
X1733   Штекерное соединение - переключатель сдвижной панели крыши
X2544   Распределитель потенциала 21-полюсного К-кабеля

1     Дверной замок разблокирован
2     Дверной замок заблокирован
3     Электронный блок сдвижной панели крыши (A473)
4     Противоугонная система

Цвета проводов
brsw     коричнево-черный
swbl     черно-синий

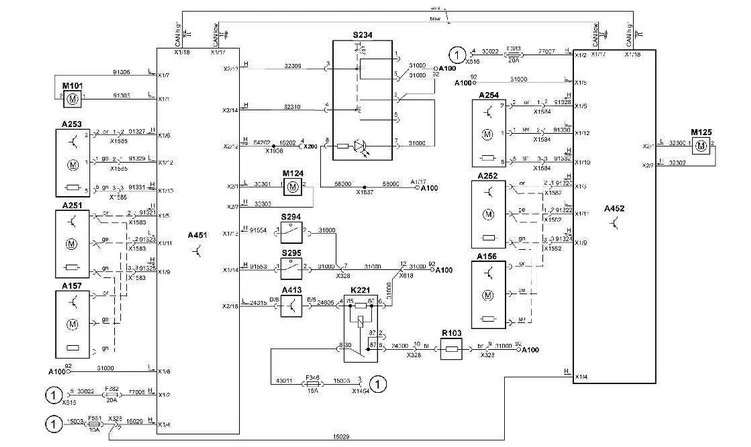

Принципиальная схема зеркала с обогревателем окна

A100     Центральная электрическая сеть
A156     Основное зеркало (пассажир)
A157     Основное зеркало (водитель)
A251     Широкоугольное зеркало (водитель)
A252     Широкоугольное зеркало (пассажир)
A253     Бордюрное зеркало (со стороны водителя)
A254     Бордюрное зеркало (со стороны пассажира)
A413     Мультиплексный узел спереди, блоки управления 1.3
A451     Дверной модуль (со стороны водителя)
A452     Дверной модуль (со стороны пассажира)
F346     Предохранитель обогревателя окна со стороны водителя
F382     Предохранитель дверного модуля
F383     Предохранитель дверного модуля
F561     Предохранитель мультиплексный, клемма 15
K221     Реле обогрева лобового стекла
M101     Двигатель стеклоподъемника, сторона водителя
M124     Солнцезащитная шторка, электрическое включение
M125     Солнцезащитная шторка, электрическое включение
R103     Обогреватель окна со стороны водителя
S234     Клавишный выключатель солнцезащитной шторки
S294     Конечный выключатель верхнего стеклоподъемника
S295     Конечный выключатель нижнего стеклоподъемника

X200     Штекерное соединение - диагностика
X328     Штекерное соединение - кабель 24012
X616     распределитель кабеля 30000
X618     Распределитель кабеля 31000
X1454   Распределитель кабеля 15003
X1582   Штекерное соединение - основное и широкоугольное зеркало справа
X1583   Штекерное соединение - основное и широкоугольное зеркало слева
X1584   Штекерное соединение - бордюрное зеркало справа
X1585   Штекерное соединение - бордюрное зеркало слева
X1837   Обжимное соединение кабеля 58000
X1908   Обжимное соединение K-KWP2

1     Электрическая бортовая сеть (A100)

Цвета проводов
bl       синий
br       коричневый
ge       желтый
gn       зеленый
or       оранжевый
brsw   коричнево-черный
swbl   черно-синий
