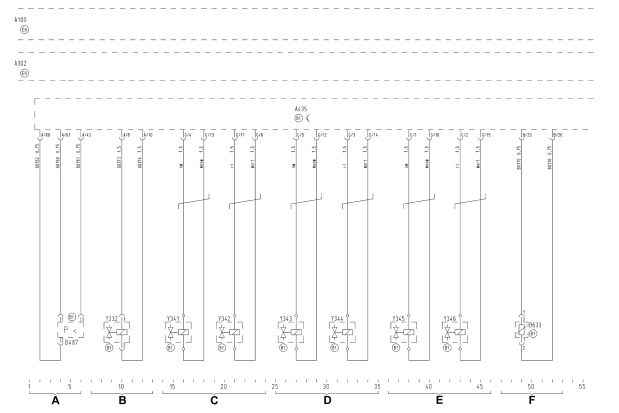

EDC 7 Common Rail с системой AdBlue MAN


A     Датчик температуры отработавших газов 2 (после катализатора)
B     Дозирующий модуль AdBlue
C     Клапан хладагента для контура подогрева AdBlue

A100     Электрическая бортовая сеть
A302     Центральный процессор 2
A403     Управляющий процессор автомобиля
A808     Блок управления AdBlue (подающий модуль)
B634      Датчик температуры отработавших газов 2 (после катализатора)
F738      Предохранитель блока управления AdBlue (клемма 30)
RES7      Резервный кабель (Диагностика K-кабеля)
X1549    Штекерное соединение двигатель/EDC/коробка передач I
X1559    Штекерное соединение двигатель/EDC/коробка передач IV
X1644    Точка массы кабины (рядом с ZE)
X3816    Штекерное соединение кабина водителя - подающий модуль
X3817    Штекерное соединение кабина - датчик уровня заполнения/температуры AdBlue
Y436      Дозирующий модуль
Y437      Клапан хладагента для контура подогрева AdBlue

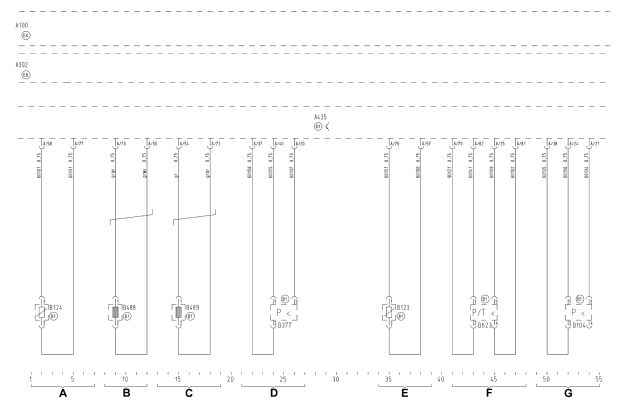

A     Датчик температуры воды
B     Обороты коленвала
C     Распределительный вал
D     Датчик давления топлива
E     Датчик температуры воздуха
F     Датчик давления наддува/температуры
G     Датчик давления масла

A100     Электрическая бортовая сеть
A302     Центральный процессор 2
A435     Блок управления EDC
B104     Датчик давления масла
B123     Датчик температуры наддувочного воздуха EDC
B124     Датчик температуры охлаждающей жидкости
B377     Датчик давления топлива
B488     Датчик величины приращения частоты вращения
B489     Сегментный датчик частоты вращения
B632     Датчик давления наддува/температуры

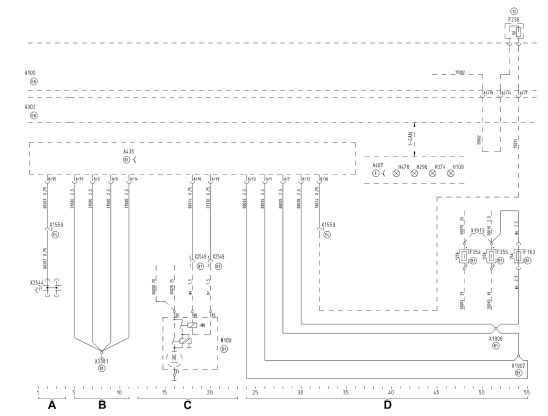

A     Диагностика
B     Точка массы блока MP
C     Управление стартером
D     Электропитание

A100     Электрическая бортовая сеть
A302     Центральный процессор 2
A407     Приборная панель
A435     Блок управления EDC
F163     Предохранитель регулировки двигателя (клемма 30)
F236     Предохранитель регулировки двигателя (клемма 15)
F354     Главный предохранитель (клемма 30-1)
F355     Главный предохранитель (клемма 30-2)
H109     Сигнальная лампочка давления масла
H296     Сигнальная лампочка EDC (сбой)
H374     Сигнализатор загрязнения воздушного фильтра
H478     Контрольная лампочка отработавших газов (MIL)
M100     Стартер
X1559    Штекерное соединение двигатель/EDC/коробка передач IV
X1906    Резьбовая шпилька M6 (блок MP)
X1907    Резьбовая шпилька M6 (блок MP)
X1913    Перемычка кабеля 30076 (блок MP)
X2544    Распределитель потенциала 21-жильный К-кабель
X2549    Штекерный разъем IMR (стартер)
X3381    Резьбовая шпилька M5 (блок MP)

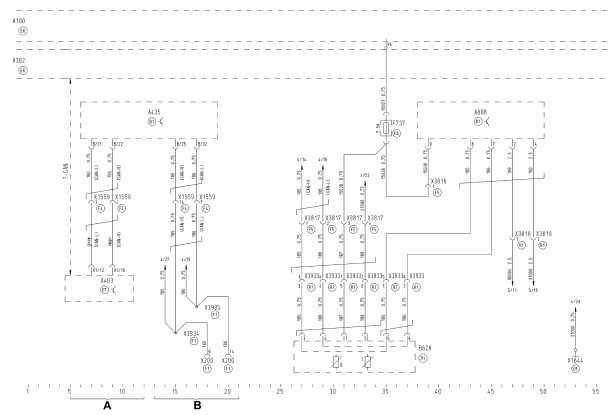

A     Шина данных M-CAN
B     Шина данных HD-OBD-CAN

A100     Электрическая бортовая сеть
A302     Центральный процессор 2
A403     Управляющий процессор автомобиля
A435     Блок управления EDC
A808     Блок управления AdBlue (подающий модуль)
B628     Датчик уровня заполнения/температуры AdBlue
F737     Предохранитель блока управления AdBlue (клемма 15)
X200     Штекер диагностики
X1559   Штекерное соединение двигатель/EDC/коробка передач IV
X1644   Точка массы кабины (рядом с ZE)
X3816   Штекерное соединение кабина водителя - подающий модуль
X3817   Штекерное соединение кабина - датчик уровня заполнения/температуры AdBlue
X3818   Штекерное соединение подающего модуля
X3933   Штекерное соединение датчика уровня заполнения/температуры AdBlue
X3934   Обжимное соединение кабеля 185
X3935   Обжимное соединение кабеля 186

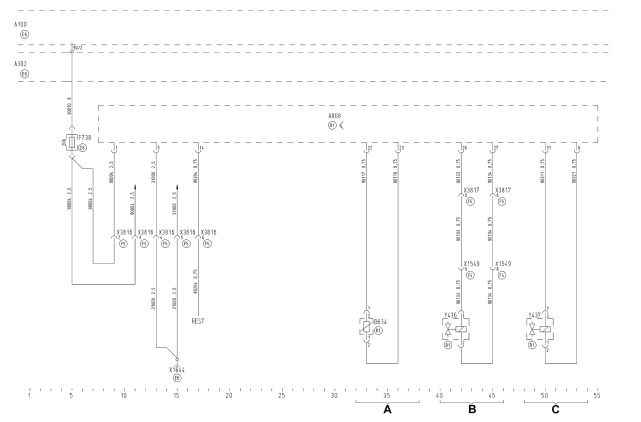

A     Датчик температуры отработавших газов 2 (после катализатора)
B     Дозирующий модуль AdBlue
C     Клапан хладагента для контура подогрева AdBlue

A100     Электрическая бортовая сеть
A302     Центральный процессор 2
A403     Управляющий процессор автомобиля
A808     Блок управления AdBlue (подающий модуль)
B634     Датчик температуры отработавших газов 2 (после катализатора)
F738     Предохранитель блока управления AdBlue (клемма 30)
RES7     Резервный кабель (Диагностика K-кабеля)
X1549   Штекерное соединение двигатель/EDC/коробка передач I
X1559   Штекерное соединение двигатель/EDC/коробка передач IV
X1644   Точка массы кабины (рядом с ZE)
X3816   Штекерное соединение кабина водителя - подающий модуль
X3817   Штекерное соединение кабина - датчик уровня заполнения/температуры AdBlue
Y436     Дозирующий модуль
Y437     Клапан хладагента для контура подогрева AdBlue
