Электросхемы EDC 7 MAN

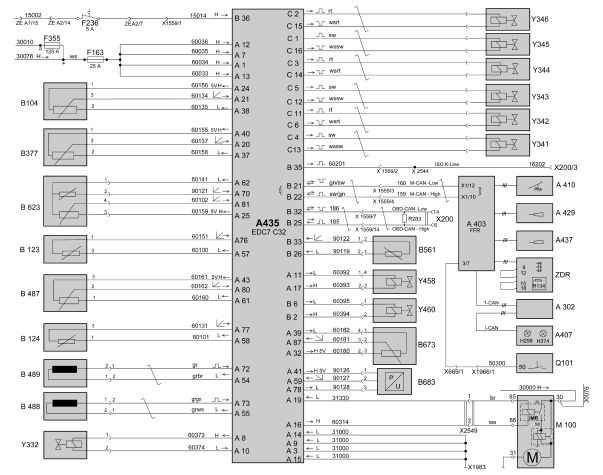

Краткий обзор EDC7 C32 Euro 4 OBD 1

A302     Центральный бортовой компьютер
A403     Автомобильный компьютер
A407     Приборная панель
A410     Педаль акселератора
A429     Выключатель Tempomat
A435     Блок управления EDC
A437     Сенсорный переключатель тормоза-замедлителя
B104     Датчик давления масла
B123     Датчик температуры наддувочного воздуха
B124     Датчик температуры охлаждающей жидкости
B377     Датчик давления топлива
B487     Датчик магистрального давления
B488     Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
B489     Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
B561     Датчик температуры отработанных газов 1 перед фильтром (отсутствует в двигателях D08 с OBD 1 без контроля NOx)
B623     Датчик давления наддува/датчик температуры
B673     Датчик перемещения регулятора E-AGR
B683     Датчик относительного давления ОГ
F163     Предохранитель Регулировка двигателя (кл. 30)
F236     Предохранитель Регулировка двигателя (кл. 15)
F355     Главный предохранитель 30-2
H296     Контрольная лампа EDC
H374     Контрольная лампа загрязненности воздушного фильтра
M100     Стартер
Q101     Выключатель зажигания
R134     Группа резисторов
R283     Нагрузочный резистор HD-OBD-CAN
X200     Диагностическая розетка
X669     Штекерное соединение блокировки стартера
X1559    Двигатель/EDC/коробка передач IV
X1966    Штекерное соединение замка зажигания
X1983    Болт M6 (блок MP)
X2544    Распределитель потенциалов 21-контактный K-провод
X2549    Штекерный разъем IMR (стартер)
Y332      Блок дозирования ZME (клапан пропорционального регулирования топлива MProp)
Y341      Инжектор 1-го цилиндра
Y342      Инжектор 2-го цилиндра
Y343      Инжектор 3-го цилиндра
Y344      Инжектор 4-го цилиндра
Y345      Инжектор 5-го цилиндра
Y346      Инжектор 6-го цилиндра
Y458      Клапан пропорционального регулирования E-AGR
Y460      Отключающий клапан сжатого воздуха
ZDR       Интерфейс промежуточного числа оборотов

Краткий обзор EDC7 C32 Euro 4 OBD 1 с контролем NOx

A302     Центральный бортовой компьютер
A403     Автомобильный компьютер
A407     Приборная панель
A410     Педаль акселератора
A429     Выключатель Tempomat
A435     Блок управления EDC
A437     Сенсорный переключатель тормоза-замедлителя
B104     Датчик давления масла
B123     Датчик температуры наддувочного воздуха
B124     Датчик температуры охлаждающей жидкости
B322     Лямбда-зонд
B377     Датчик давления топлива
B487     Датчик магистрального давления
B488     Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
B489     Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
B561     Датчик температуры отработанных газов 1 (перед фильтром)
B623     Датчик давления нагнетания/датчик температуры
B673     Датчик перемещения регулятора E-AGR
B683     Датчик относительного давления ОГ
F163     Предохранитель, регулировка двигателя (кл. 30)
F236     Предохранитель, регулировка двигателя (кл. 15)
F355     Главный предохранитель 30-2
H296    Контрольная лампа EDC
H478    Неисправность контрольной лампы OBD MIL
M100    Стартер
Q101    Выключатель зажигания
R134    Узел сопротивления
R283    Сопротивление нагрузки HD-OBD-CAN
X200    Диагностическая розетка
X669    Штекерное соединение блокировки стартера
X1559   Штекерное соединение двигателя/EDC/коробки передач IV
X1966   Штекерное соединение замка зажигания
X2544   Распределитель потенциалов, 21-контактный K-провод
X2549   Штекерное соединение IMR (стартер)
X3381   Шпилька с резьбой по всей длине M5 (коробка MP)
Y332    Блок дозирования ZME (клапан пропорционального регулирования топлива MProp)
Y340    Клапан пропорционального регулирования турбокомпрессора (только в двигателях D08)
Y341    Инжектор 1-го цилиндра
Y342    Инжектор 2-го цилиндра
Y343    Инжектор 3-го цилиндра
Y344    Инжектор 4-го цилиндра
Y345    Инжектор 5-го цилиндра
Y346    Инжектор 6-го цилиндра
Y458    Клапан пропорционального регулирования E-AGR
Y460    Отключающий клапан сжатого воздуха
ZDR     Интерфейс промежуточного числа оборотов

Краткий обзор EDC7 C32 Euro 5 OBD 1 с контролем NOx

A302     Центральный бортовой компьютер
A403     Автомобильный компьютер
A407     Приборная панель
A410     Педаль акселератора
A429     Выключатель Tempomat
A435     Блок управления EDC
A437     Сенсорный переключатель тормоза-замедлителя
B104     Датчик давления масла
B123     Датчик температуры наддувочного воздуха
B124     Датчик температуры охлаждающей жидкости
B377     Датчик давления топлива
B487     Датчик магистрального давления
B488     Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
B489     Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
B623     Датчик давления нагнетания/датчик температуры
B633     Датчик температуры отработанных газов 1 (перед смесителем Adblue®)
F163     Предохранитель, регулировка двигателя (кл. 30)
F236     Предохранитель, регулировка двигателя (кл. 15)
F355     Главный предохранитель 30-2
H296     Контрольная лампа EDC
H478     Неисправность контрольной лампы OBD MIL
M100     Стартер
Q101     Выключатель зажигания
R134     Узел сопротивления
R283     Сопротивление нагрузки HD-OBD-CAN
X200     Диагностическая розетка
X669     Штекерное соединение блокировки стартера
X1559   Штекерное соединение двигателя/EDC/коробки передач IV
X1966   Штекерное соединение замка зажигания
X2544   Распределитель потенциалов, 21-контактный K-провод
X2549   Штекерное соединение IMR (стартер)
X3381   Шпилька с резьбой по всей длине M5 (коробка MP)
Y332     Блок дозирования ZME (клапан пропорционального регулирования топлива MProp)
Y341     Инжектор 1-го цилиндра
Y342     Инжектор 2-го цилиндра
Y343     Инжектор 3-го цилиндра
Y344     Инжектор 4-го цилиндра
Y345     Инжектор 5-го цилиндра
Y346     Инжектор 6-го цилиндра
Y460     Отключающий клапан сжатого воздуха
ZDR      Интерфейс промежуточного числа оборотов

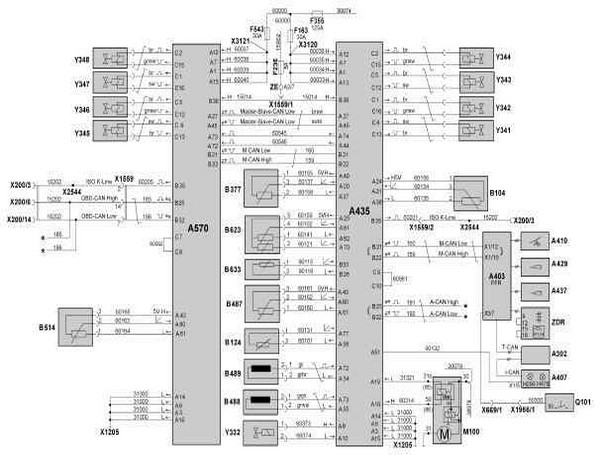

Краткий обзор EDC7 C32 Euro 5 Master-Slave OBD 1 с контролем NOx

A302     Центральный бортовой компьютер
A403     Автомобильный компьютер
A407     Приборная панель
A410     Педаль акселератора
A429     Выключатель Tempomat
A435     Блок управления EDC (Master)
A437     Сенсорный переключатель тормоза-замедлителя
A570     Блок управления EDC II (Slave)
B104     Датчик давления масла
B124     Датчик температуры охлаждающей жидкости
B377     Датчик давления топлива
B487     Датчик магистрального давления
B488     Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
B489     Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
B514     Датчик магистрального давления
B623     Датчик давления нагнетания/датчик температуры
B633     Датчик температуры отработанных газов 1 (перед смесителем Adblue®)
F163     Предохранитель регулировки двигателя (Master кл. 30)
F236     Предохранитель, регулировка двигателя (кл. 15)
F355     Главный предохранитель 30-2
F543     Предохранитель регулировки двигателя II (Slave кл. 30)
H296    Контрольная лампа EDC
H478    Неисправность контрольной лампы OBD MIL
M100    Стартер
Q101    Выключатель зажигания
R134     Узел сопротивления
X200     Диагностическая розетка
X669     Штекерное соединение блокировки стартера
X1205   Распределитель провода 31000
X1559   Штекерное соединение двигателя/EDC/коробки передач IV
X1966   Штекерное соединение замка зажигания
X2544   Распределитель потенциалов, 21-контактный K-провод
X3120   Болт M6 распределителя, кл. 30 (приборный отсек)
X3121   Болт M6 распределителя, кл. 30 (приборный отсек)
Y332     Блок дозирования ZME (клапан пропорционального регулирования топлива MProp)
Y341     Инжектор 1-го цилиндра
X342     Инжектор 2-го цилиндра
Y343     Инжектор 3-го цилиндра
Y344     Инжектор 4-го цилиндра
Y345     Инжектор 5-го цилиндра
Y346     Инжектор 6-го цилиндра
Y347     Инжектор 7-го цилиндра
Y348     Инжектор 8-го цилиндра
ZDR      Интерфейс промежуточного числа оборотов
AdBlue

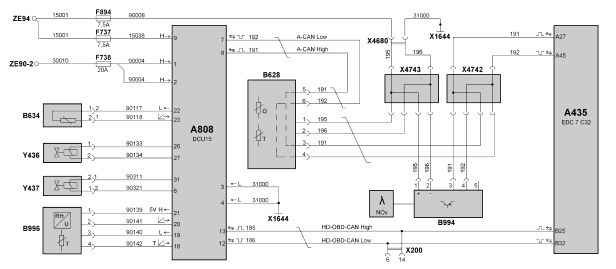

Блок управления дозированием AdBlue®DCU15

A435     Блок управления EDC
A808     Блок управления дозированием AdBlue® DCU15
B628     Датчик уровня заполнения/температуры AdBlue®
B634     Датчик температуры отработанных газов 2 (после катализатора)
B994     Датчик NOx
B996     Датчик влажности воздуха с датчиком температуры
F737     Предохранитель электропитания, кл. 15
F738     Предохранитель электропитания, кл. 30
F894     Предохранитель датчиков
X200     Диагностическая розетка
X1644   Точка массы кабины (рядом с центральной электрической сетью)
X4680   Штекерное соединение кабины/блока управления дозированием
X4742   Распределитель потенциалов CAN отработанных газов/датчика NOx
X4743   Распределитель потенциалов электропитания датчика NOx
Y436     Дозировочный модуль
Y437     Клапан хладагента AdBlue®

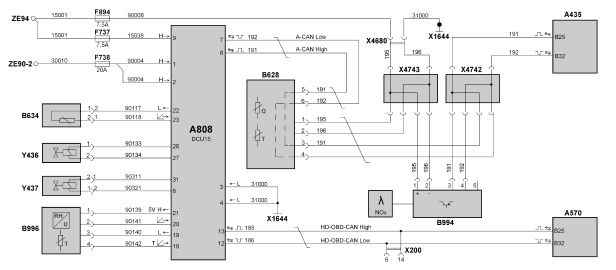

Блок управления дозированием AdBlue®DCU15 Master-Slave

A435     Блок управления EDC (Master)
A570     Блок управления EDC (Slave)
A808     Блок управления дозированием AdBlue® DCU15
B628     Датчик уровня заполнения/температуры AdBlue®
B634     Датчик температуры отработанных газов 2 (после катализатора)
B994     Датчик NOx
B996     Датчик влажности воздуха с датчиком температуры
F737     Предохранитель электропитания, кл. 15
F738     Предохранитель электропитания, кл. 30
F894     Предохранитель датчиков
X200     Диагностическая розетка
X1644   Точка массы кабины (рядом с центральной электрической сетью)
X4680   Штекерное соединение кабины/блока управления дозированием
X4742   Распределитель потенциалов CAN отработанных газов/датчика NOx
X4743   Распределитель потенциалов электропитания датчика NOx
Y436     Дозировочный модуль
Y437     Клапан хладагента AdBlue®
