Электросхема EBS5 с 2 мостами (TG)

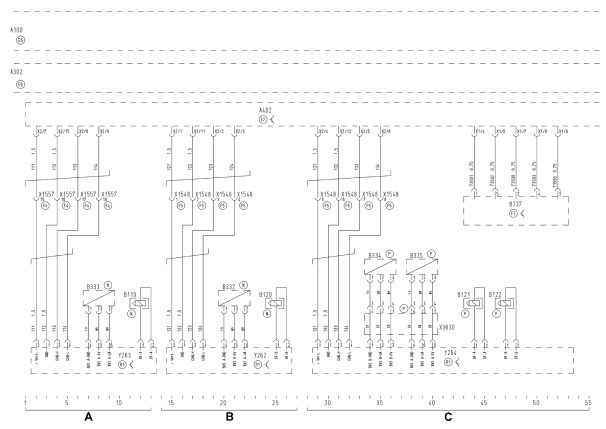

A     Модуль регулировки давления переднего моста слева
B     Модуль регулировки давления переднего моста справа
C     Модуль регулировки давления заднего моста

A100     Центральная электрическая сеть
A302     Центральный компьютер 2
A402     Блок управления EBS
B119     Датчик частоты вращения переднего моста слева
B120     Датчик частоты вращения переднего моста справа
B121     Датчик частоты вращения ведущего моста слева
B122     Датчик частоты вращения ведущего моста справа
B332     Датчик тормозной накладки переднего моста справа
B333     Датчик тормозной накладки переднего моста слева
B334     Датчик тормозной накладки ведущего моста справа
B335     Датчик тормозной накладки ведущего моста слева
B337     Тормозной датчик
X1548    Штекерное соединение рама IV
X1557    Штекерное соединение левая рама
X3630    Жгут проводов адаптера датчика износа тормозных накладок
Y262     Модуль регулировки давления переднего моста справа
Y263     Модуль регулировки давления переднего моста слева
Y264     Модуль регулировки давления заднего моста


A     Розетка прицепа
B     Сигнальные лампы

A100     Центральная электрическая сеть
A302     Центральный компьютер 2
A402     Блок управления EBS
A407     Приборная панель
F160     Предохранитель EBS/ABS электропитание прицепа
G101     Аккумуляторная батарея 2
H107     ABS-автомобиль-тягач/прицеп
H140     Контрольная лампа Info антипробуксовочной системы
H151     Контрольная лампа Info ABS прицепа
H415     Контрольная лампа стабильности хода
X317     Розетка прицепа ABS
X1542   Штекерное соединение рама II
X1548   Штекерное соединение рама IV

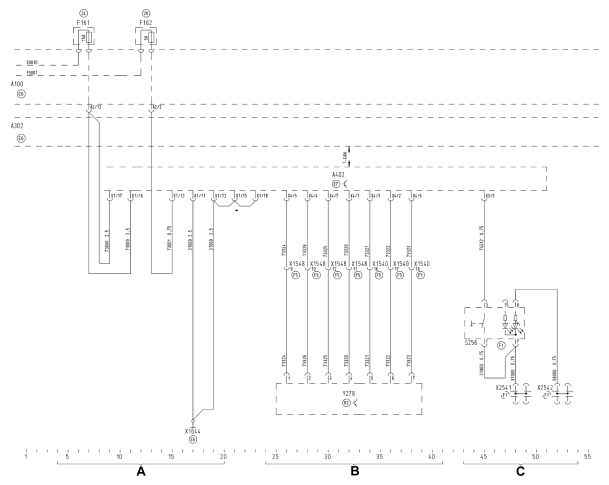

A     Электропитание
B     Модуль управления прицепом
C     Антипробуксовочная система – пороги пробуксовки

A100     Центральная электрическая сеть
A302     Центральный компьютер 2
A402     Блок управления EBS
F161     Предохранитель EBS/ABS электропитание клапана регулировки давления
F162     Предохранитель EBS/ABS управление
S256     Кнопка ASR/ESP повышения порога пробуксовки
X1540   Штекерное соединение рама I
X1548   Штекерное соединение рама IV
X1644   Точка массы кабины рядом с центральной электрической сетью
X2541   Распределитель потенциала, 21-контактный провод 31000
X2542   Распределитель потенциала, 21-контактный провод 58000
Y278     Модуль управления прицепом
Электросхема EBS5 с 3 мостами (TG)

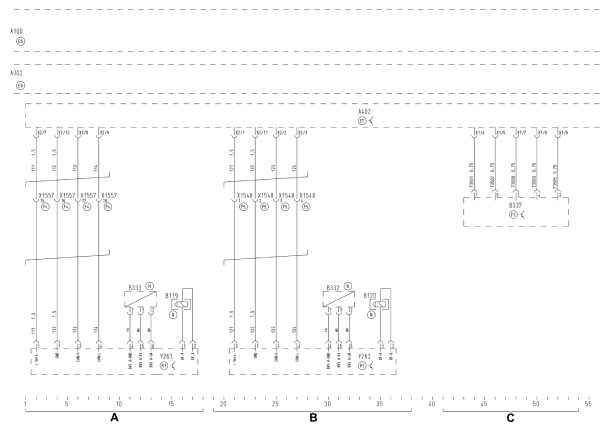

A     Модуль регулировки давления переднего моста слева
B     Модуль регулировки давления переднего моста справа
C     Тормозной датчик

A100     Центральная электрическая сеть
A302     Центральный компьютер 2
A402     Блок управления EBS
B119     Датчик частоты вращения переднего моста слева
B120     Датчик частоты вращения переднего моста справа
B332     Датчик тормозной накладки переднего моста справа
B333     Датчик тормозной накладки переднего моста слева
B337     Тормозной датчик
X1548    Штекерное соединение рама IV
X1557    Штекерное соединение левая рама
Y262     Модуль регулировки давления переднего моста справа
Y263     Модуль регулировки давления переднего моста слева

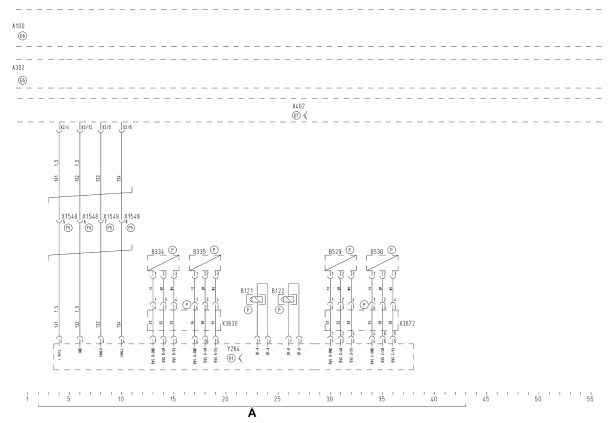

A     Модуль регулировки давления заднего моста

A100     Центральная электрическая сеть
A302     Центральный компьютер 2
A402     Блок управления EBS
B121     Датчик частоты вращения ведущего моста слева
B122     Датчик частоты вращения ведущего моста справа
B334     Датчик тормозной накладки ведущего моста справа
B335     Датчик тормозной накладки ведущего моста слева
B529     Датчик тормозной накладки дополнительного моста справа
B530     Датчик тормозной накладки дополнительного моста слева
X1548   Штекерное соединение рама IV
X3630   Жгут проводов адаптера датчика износа тормозных накладок
X3672   Жгут проводов адаптера датчика износа тормозных накладок
Y264     Модуль регулировки давления заднего моста


A     Розетка прицепа
B     Сигнальные лампы

A100     Центральная электрическая сеть
A302     Центральный компьютер 2
A402     Блок управления EBS
A407     Приборная панель
F160     Предохранитель EBS/ABS электропитания прицепа

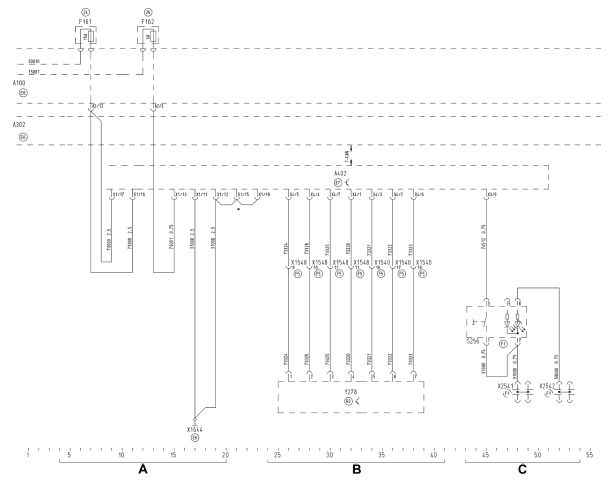

A     Электропитание
B     Модуль управления прицепом
C     Антипробуксовочная система – пороги пробуксовки

A100     Центральная электрическая сеть
A302     Центральный компьютер 2
A402     Блок управления EBS
F161     Предохранитель EBS/ABS электропитания клапана регулировки давления
F162     Предохранитель EBS/ABS управление
S256     Кнопка ASR/ESP повышения порога пробуксовки
X1540   Штекерное соединение рама I
X1548   Штекерное соединение рама IV
X1644   Точка массы кабины рядом с центральной электрической сетью
X2541   Распределитель потенциала, 21-контактный провод 31000
X2542   Распределитель потенциала, 21-контактный провод 58000
Y278     Модуль управления прицепом
Электросхема ESP регулировки динамики движения

A     Датчик угла поворота рулевого колеса
B     Датчик скорости вращения

A100     Центральная электрическая сеть
A302     Центральный компьютер 2
A402     Блок управления EBS
B475     Датчик угла поворота рулевого колеса ESP
B476     Датчик частоты вращения ESP/ACC
X2204   Штекерное соединение Датчик скорости вращения в кабине
X2207   Штекерное соединение Рулевая колонка, датчик угла поворота рулевого колеса ESP
