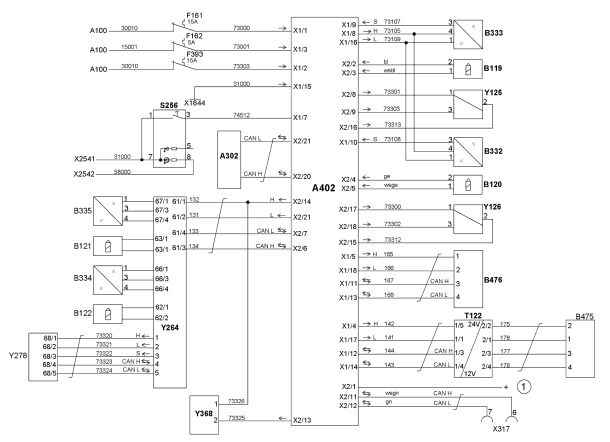

Электросхема EBS 2 WABCO 4S/4M с ESP MAN

A100     Электрическая бортовая сеть
A302     Центральный процессор 2
A402     Блок управления EBS
B119     Датчик частоты вращения переднего моста слева
B120     Датчик частоты вращения переднего моста справа
B121     Датчик частоты вращения заднего моста слева
B122     Датчик частоты вращения заднего моста справа
B332     Датчик износа тормозной накладки 1 моста справа
B333     Датчик износа тормозной накладки 1 моста слева
B334     Датчик износа тормозной накладки 2 моста справа
B335     Датчик износа тормозной накладки 2 моста слева
B475     Датчик угла поворота рулевого колеса ESP
B476     Датчик частоты вращения и поперечного ускорения ESP
F161     Клемма предохранителя 30A
F162     Предохранитель клемма 15
F393     Клемма предохранителя 30B
S256     Клавишный выключатель антипробуксовочной системы-повышения порога скольжения
T122     Преобразователь напряжения для датчика угла поворота рулевого колеса
X1644   Точка заземления кабины рядом с электрической бортовой сетью
X2541   Распределитель потенциалов 21-пол. кабель 31000
X2542   Распределитель потенциалов 21-пол. кабель 58000
X317     Розетка прицепа ABS
Y125     Клапан регулирования давления переднего моста слева
Y126     Клапан регулирования давления переднего моста справа
Y264     Модуль регулирования давления заднего моста
Y278     Модуль управления тормозами прицепа
Y368     Резервный клапан

1     Линия связи с преобразователем напряжения, датчиком угла поворота рулевого колеса
EBS 2 WABCO с электроприводом MAN

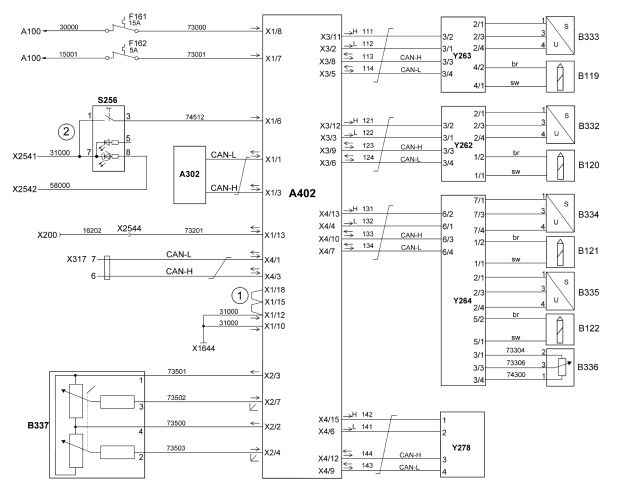

EBS с 2 мостами

A100     Центральное лектрооборудование
A302     Центральный компьютер 2
A402     Устройство управления EBS
B119     Датчик скорости вращения переднего моста слева
B120     Датчик скорости вращения переднего моста справа
B121     Датчик скорости вращения заднего моста слева
B122     Датчик скорости заднего моста справа
B332     Датчик тормозной накладки 1-моста справа
B333     Датчик тормозной накладки 1-моста слева
B334     Датчик тормозной накладки 2-моста справа
B335     Датчик тормозной накладки 2-моста слева
B336     Датчик ALB заднего моста
B337     Тормозной датчик EBS
F161     Предохранитель EBS/ABS электропитания клапана регулирования давления
F162     Предохранитель управления EBS/ABS
S256     Клавишный переключатель повышения порога проскальзывания ASR
X1644   Точка массы кабины рядом с центральной электрической сетью
X200     Штепсельный разъем 37-конт. Диагностика (MAN-cats)
X2541   Распределитель потенциалов 21-штырьковый Линия 31000
X2542   Распределитель потенциалов 21-штырьковый Линия 58000
X2544   Распределитель потенциалов 21-штырьковый Линия К
X317     Розетка прицепа ABS
Y262     Модуль регулировки давления переднего моста справа
Y263     Модуль регулировки давления переднего моста слева
Y264     Модуль регулировки давления заднего моста
Y278     Модуль управления тормозами прицепа

1     Распознавание выпадения штекера: Пружина короткозамыкателя зафиксирована посредством X1/15 отсека блока управления в подсоединенном состоянии. В неподсоединенном состоянии Pin X1/12 и X1/18 замкнуты накоротко.
2     Для ASR с ESP S256 заменяется на S788.

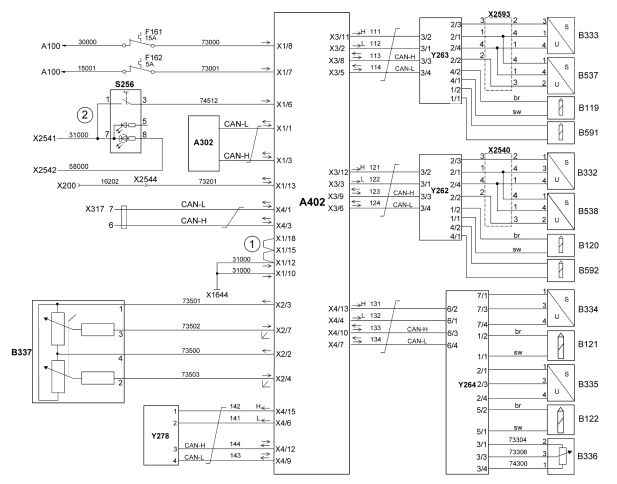

EBS с 3 мостами/4 мостами

A100     Центральная электрическая сеть
A302     Центральный компьютер 2
A402     Блок управления EBS
B119     Датчик частоты вращения переднего моста слева
B120     Датчик частоты вращения переднего моста справа
B121     Датчик частоты вращения заднего моста слева
B122     Датчик частоты вращения заднего моста справа
B332     Датчик тормозной накладки 1-го моста справа
B333     Датчик тормозной накладки 1-го моста слева
B334     Датчик тормозной накладки 2-го моста справа
B335     Датчик тормозной накладки 2-го моста слева
B336     Датчик ALB заднего моста
B337     Тормозной датчик EBS
B529     Датчик тормозной накладки дополнительного моста справа
B530     Датчик тормозной накладки дополнительного моста слева
B537     Датчик тормозной накладки 2-го переднего моста слева (отсутствует в модели с 3 мостами)
B538     Датчик тормозной накладки 2-го переднего моста справа (отсутствует в модели с 3 мостами)
B591     Датчик частоты вращения 2-го переднего моста слева (отсутствует в модели с 3 мостами)
B592     Датчик частоты вращения 2-го переднего моста справа (отсутствует в модели с 3 мостами)
F161     Предохранитель EBS/ABS электропитания клапана регулирования давления
F162     Предохранитель управления EBS/ABS
S256     Кнопка повышения порога проскальзывания ASR
X1644   Точка массы кабины рядом с центральной электрической сетью
X200     Штекерное соединение 37-конт. Диагностика (MAN-cats)
X2431   Датчик-распределитель тормозной накладки слева
X2432   Датчик-распределитель тормозной накладки справа
X2539   Датчик-распределитель тормозной накладки слева
X2540   Датчик-распределитель тормозной накладки справа
X2541   Распределитель потенциалов 21-контактного провода 31000
X2542   Распределитель потенциалов 21-контактного провода 58000
X2544   Распределитель потенциалов 21-контактного К-провода
X317     Розетка прицепа ABS
Y262     Модуль регулировки давления переднего моста справа
Y263     Модуль регулировки давления переднего моста слева
Y264     Модуль регулировки давления заднего моста
Y278     Модуль управления прицепа

1     Распознавание выпадения штекера: Пружина короткозамыкателя зафиксирована посредством X1/15 отсека блока управления в подсоединенном состоянии. В неподсоединенном состоянии Pin X1/12 и X1/18 замкнуты накоротко.
2     Для ASR с ESP S256 заменяется на S788.
