Электросхема FFR MAN

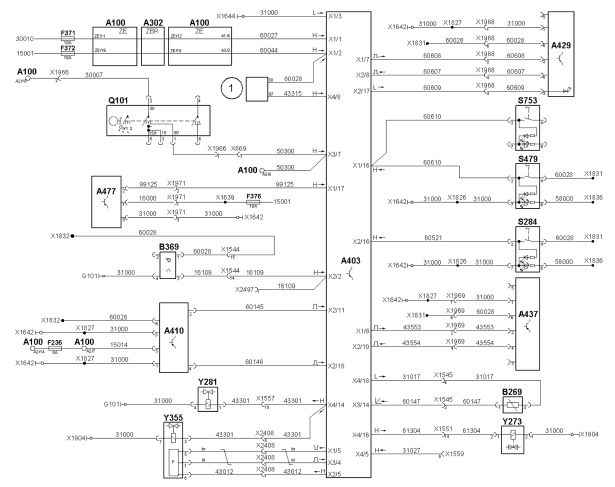

A100     Центральная электрическая сеть
A302     Центральный процессор 2
A403     Автомобильный компьютер
A410     Модуль педали акселератора
A429     Выключатель Tempomat
A437     Кнопочный выключатель тормоза-замедлителя
A477     Противоугонное устройство с блокировкой двигателя
B269     Датчик наружной температуры
B369     Переключатель контроля стояночного тормоза
F236     Предохранитель регулировки двигателя, клемма 15
F371     Предохранитель FFR, клемма 30
F372     Предохранитель FFR, клемма 15
F376     Предохранитель кабины внутри, клемма 15
G101     Аккумуляторная батарея 2
S284     Переключатель FGR/FGB
S479     Переключатель тормоза-замедлителя (интеллектуального соединения тормоза)
S753     Переключатель моторного тормоза
Q101     Замок рулевого колеса
X679     Штекерное соединение - стартстопное устройство
X669     Штекерное соединение - блокировка стартера
X1544   Штекерное соединение - рама III
X1545   Штекерное соединение - передняя часть, левая
X1551   Штекерное соединение - двигатель/EDC/коробка передач II
X1557   Штекерное соединение - левая рама
X1559   Штекерное соединение - двигатель/EDC/коробка передач IV
X1639   Паяное соединение провода 16000
X1642   Точка массы кабины позади приборного щитка
X1644   Точка массы кабины рядом с ZE
X1826   Обжимное соединение провода 31000
X1827   Обжимное соединение провода 31000
X1831   Обжимное соединение провода 60028
X1832   Обжимное соединение провода 60028
X1836   Обжимное соединение провода 58000
X1904   Болт M6 (блок MP)
X1966   Штекерное соединение - замок зажигания
X1968   Штекерное соединение - выключатель Tempomat
X1969   Штекерное соединение - выключатель моторного тормоза
X1971   Штекерное соединение - противоугонное устройство с блокировкой двигателя
X2408   Штекерное соединение - модуль EVB
X2497   Штекерное соединение - распределитель провода 16109
Y273     Электромагнитная муфта привода вентилятора
Y281     Электромагнитный клапан моторного тормоза
Y355     Модуль EVB

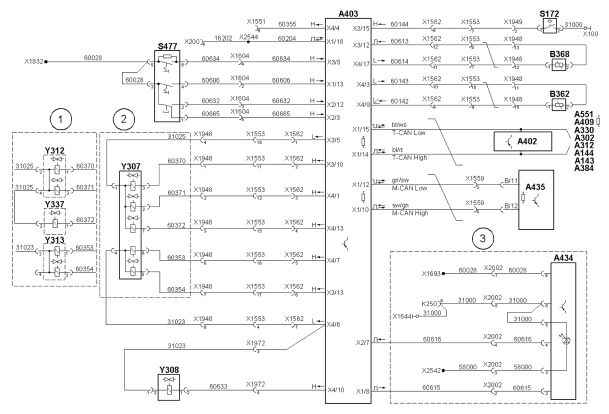

1     Блокирование заднего хода


A143     Блок управления ECAS/EFR
A144     Блок управления ретардера
A302     Центральный процессор 2
A312     Заказной модуль управления
A330     Блок управления AS-TRONIC (на коробке передач)
A384     Блок управления ZF - RAS-EC
A402     Блок управления EBS
A403     Автомобильный компьютер
A409     Блок управления ECAM
A434     Переключатель запаса хода коробки передач
A435     Блок управления EDC
A551     Блок управления датчиком уровня масла
B362     Датчик хода сцепления
B368     Индукционный датчик частоты вращения на входе в коробку передач
K250     Реле фонарей заднего хода
S172     Переключатель нейтрального положения коробки передач
S477     Переключатель рычага управления коробкой передач
X100     Точка массы двигателя
X200     Штекерное соединение - диагностика (MAN-cats®)
X1551   Штекерное соединение - двигатель/EDC/коробка передач II
X1553   Штекерное соединение - двигатель/EDC/коробка передач III
X1559   Штекерное соединение - двигатель/EDC/коробка передач IV
X1562   Штекерное соединение - коробка передач
X1604   Штекерное соединение - переключатель в кнопке включения
X1644   Точка массы кабины рядом с ZE
X1693   Паяное соединение провода 60028
X1832   Обжимное соединение провода 60028
X1948   Штекерное соединение - двигатель/коробка передач (блок MP)
X1949   Штекерное соединение - двигатель/коробка передач (блок MP)
X1972   Штекерное соединение - педальный механизм снаружи
X2002   Штекерное соединение - средняя стойка кузова, переключатель предварительной установки
X2542   Распределитель потенциала 21-контактный провод 58000
X2544   Распределитель потенциала 21-контактный К-провод
Y307     Электромагнитный клапан группы делителя/заднего делителя
Y308     Усилитель привода сцепления
Y312     Магнитный клапан заднего делителя
Y313     Электромагнитный клапан группы делителя
Y337     Электромагнитный клапан блокировки включения передачи

1     EATON - RTSO
2     ZF 16S151/16S181
3     AS-Tronic

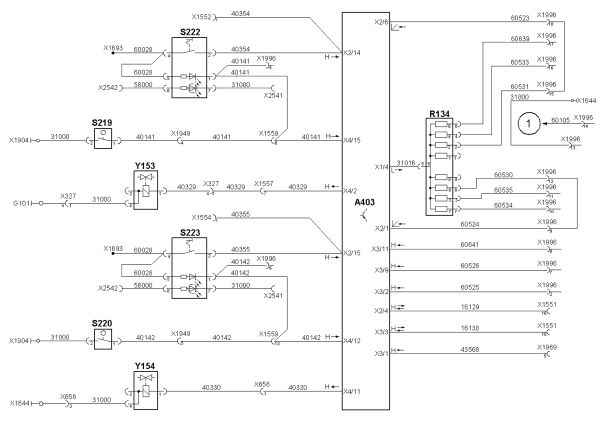

A403     Автомобильный компьютер
G101     Аккумуляторная батарея 2
R134     Группа резисторов EDC
S219     Переключатель индикации коробки отбора мощности
S220     Переключатель индикации коробки отбора мощности II
S222     Переключатель вспомогательного механизма отбора мощности
S223     Переключатель коробки отбора мощности II
X327     Штекерное соединение электромагнитного клапана на раме
X200     Штекерное соединение - диагностика (MAN-cats®)
X656     Штекерное соединение - кабина/рама
X1551   Штекерное соединение - двигатель/EDC/коробка передач II
X1552   Штекерное соединение - механизм отбора мощности I/нагревательный элемент TRS
X1554   Штекерное соединение - механизм отбора мощности II/нагревательный элемент TRS
X1557   Штекерное соединение - левая рама
X1559   Штекерное соединение - двигатель/EDC/коробка передач IV
X1644   Точка массы кабины рядом с ZE
X1693   Паяное соединение провода 60028
X1904   Болт M6 (блок MP)
X1949   Штекерное соединение - двигатель/коробка передач (блок MP)
X1969   Штекерное соединение - выключатель моторного тормоза
X1996   Штекерное соединение - место разделения ZDR (FFR)
X2541   Распределитель потенциала 21-контактный провод 31000
X2542   Распределитель потенциала 21-контактный провод 58000
Y153     Электромагнитный клапан коробки отбора мощности
Y154     Электромагнитный клапан коробки отбора мощности II

1     Спецмодуль заказчика
