    ZBR2

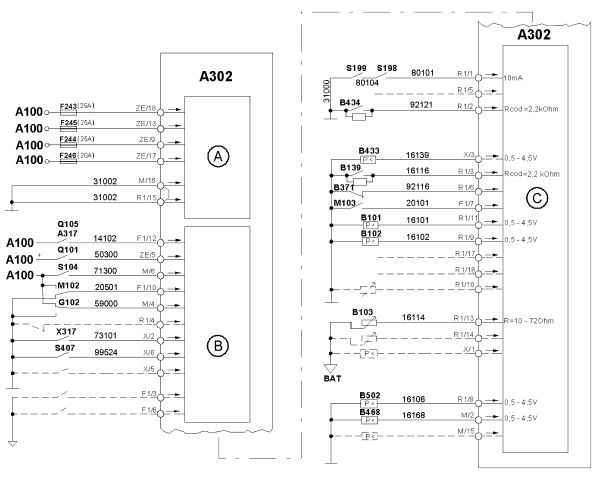

Электросхема ZBR2 MAN TG

A100     Блок предохранителей и реле
A302     Центральный бортовой компьютер (ЦБК)

A          Электропитание
F243     Предохранитель ZBR2 по плюсу
F244     Предохранитель ZBR2 (клемма 30)
F245     Предохранитель ZBR2 (клемма 30-2)
F246     Предохранитель ZBR2 (клемма 15)

B           Цифровые входы
A317     Блок управления выключателем аккумуляторной батареи, аварийное отключение аккумуляторной батареи
G102     Генератор 1
M102     Концевой выключатель стеклоочистителя
Q101     Пусковой выключатель стартера клемма 50
Q105     Разъединитель плюса аккумуляторной батареи, аварийное отключение (A100 клемма 30)
S104     Переключатель передачи заднего хода
S407     Клавишный переключатель дополнительной смазки
X317     Розетка прицепа ABS

C          Аналоговые входы
B101     Датчик остаточного давления в 1 тормозном контуре
B102     Датчик остаточного давления в 2 тормозном контуре
B103     Датчик запаса топлива 1
B139     Зонд уровня охлаждающей жидкости
B371     Датчик уровня масла в 1 гидравлической рулевой системе
B433     Датчик давления воздушного фильтра
B434     Щуп для жидкости сцепления
B468     Датчик остаточного давления в 4 тормозном контуре
B502     Датчик остаточного давления в 3 тормозном контуре
M103     Насос стеклоомывателя
S198     Фиксация кабины справа
S199     Фиксация кабины слева


A100     Блок предохранителей и реле
A302     Центральный бортовой компьютер

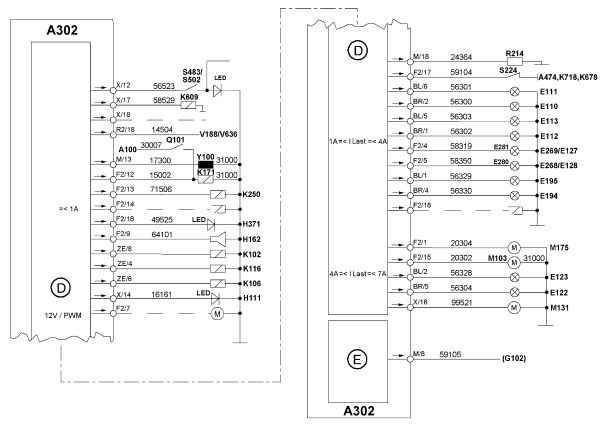

D          Цифровые выходы
A474     Прибор управления отоплением кабины без/с кондиционером
E112     Дальний свет справа
E113     Дальний свет слева
E194     Фара дальнего света справа
E195     Фара дальнего света слева
E280     Освещение багажника сзади справа
E281     Освещение багажника сзади слева
H111     Центральная сигнальная лампочка
H162     Предупредительный зуммер
H371     Контрольная лампа аварийной сигнализации
K102     Реле предпускового подогрева
K106     Реле импульса стеклоочистителя
K116     Реле стояночного света
K171     Реле потребителей, клемма 15
K250     Реле фонарей заднего хода
K609     Реле стояночного заднего габаритного фонаря
K678     Реле дополнительного отопителя с отключением TRS
K718     Реле температурного щупа внутреннего воздуха кондиционера
M103     Насос стеклоомывателя
M131     Централизованная смазочная система
M175     Насос фароочистителя
Q101     Пусковой выключатель
R214     Нагревательный элемент для системы обогрева HGS
S224     Выключатель обогрева стекол
S483     Комбинированный выключатель/клавишный переключатель противотуманной фары/противотуманной задней фары
S502     Клавишный переключатель задней противотуманной фары
V188     Диодная группа из 8 диодов для аварийного выключателя аккумуляторной батареи
V636     Диод клемма 15 - устройство управления аварийным отключением
Y100     Электромагнитный клапан устройства предпускового подогрева

D          Частотные выходы
E110     Ближний свет справа
E111     Ближний свет слева
E122     Противотуманная фара справа
E123     Противотуманная фара слева
E127     Внутренний светильник (слева)
E128     Внутренний светильник (справа)
E268     Освещение двери со стороны сменного водителя
E269     Освещение двери со стороны водителя

E           Аналоговые выходы
G102     Генератор 1


A100     Блок предохранителей и реле
A302     Центральный бортовой компьютер

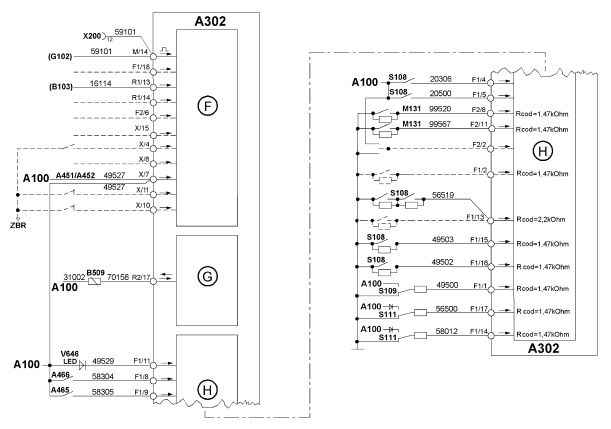

F           Частотные входы
A451     Дверной модуль со стороны водителя RL
A452     Дверной модуль со стороны сменного водителя LL
B103     Датчик запаса топлива 1
G102     Генератор 1
X200     Диагностическая розетка

G          Сбор данных от датчика перемещения
B509     Датчик перемещения переднего моста слева

H          Контроль состояния элементов системы управления
A465     Дверной замок слева
A466     Дверной замок справа
M131     Централизованная смазочная система
S108     Переключатель на рулевой колонке (указатель поворота, стеклоочиститель и фары)
S109     Переключатель системы аварийной световой сигнализации
S111     Выключатель света
V646     Диод центрального бортового компьютера - пробуждение


A100     Блок предохранителей и реле
A302     Центральный бортовой компьютер
A403     Управляющий процессор автомобиля

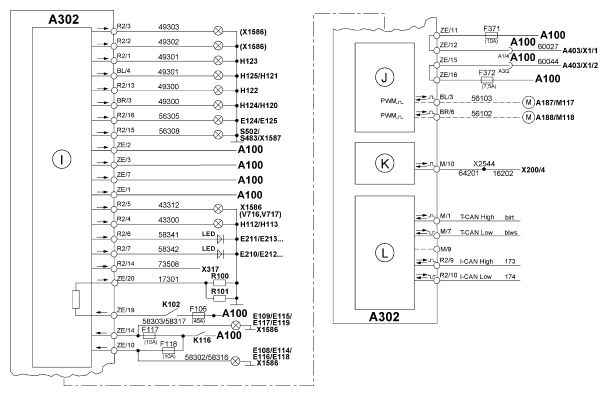

I           Входы и выходы системы контроля силы тока
E108     Стояночный свет справа
E109     Стояночный свет слева
E114     Габаритный фонарь спереди справа
E115     Габаритный фонарь спереди слева
E116     Габаритный фонарь сзади справа
E117     Габаритный фонарь сзади слева
E118     Задний габаритный фонарь справа
E119     Задний габаритный фонарь слева
E124     Задняя противотуманная фара тягача справа
E125     Задняя противотуманная фара тягача слева
E210     1. Габаритный боковой фонарь справа
E211     1. Габаритный боковой фонарь слева
E212     2. Габаритный боковой фонарь справа
E213     2. Габаритный боковой фонарь слева
F106     Предохранитель устройства предпускового подогрева
F117     Предохранитель стояночного заднего габаритного фонаря слева
F118     Предохранитель стояночного заднего габаритного фонаря справа
F371     Напряжение питания FFR клемма 30
F372     Напряжение питания FFR клемма 15
H112     Тормозной сигнал тягача справа
H113     Тормозной сигнал тягача слева
H120     Передний указатель поворота тягача справа
H121     Передний указатель поворота тягача слева
H122     Задний указатель поворота тягача справа
H123     Задний указатель поворота тягача слева
H124     Боковой указатель поворота тягача справа
H125     Боковой указатель поворота тягача слева
K102     Реле предпускового подогрева
K116     Реле стояночного света
R100     Ток 1 накальной свечи предпускового подогрева
R101     Ток 2 накальной свечи предпускового подогрева
S483     Комбинированный выключатель/клавишный переключатель противотуманной фары/противотуманной задней фары
S502     Клавишный переключатель задней противотуманной фары
V716     Диод идентификации поворотного устройства прицепа
V717     Диод идентификации поворотного устройства прицепа
X1586   Электрический соединитель с 1 розеткой прицепа
X1587   Электрический соединитель с 2 розеткой прицепа
X317     Розетка прицепа ABS

J           Управление шаговым двигателем
M117     Серводвигатель установки угла наклона фар слева
M118     Серводвигатель установки угла наклона фар справа

K           К-кабель KWP 2000
X200     Диагностическая розетка

L           Шина данных CAN
