Электросхемы ECAS 2 MAN

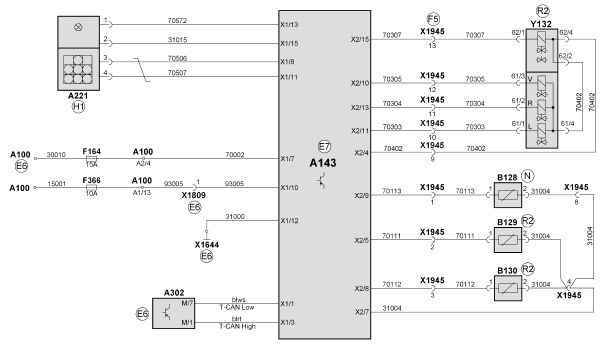

ECAS 2 4x2 FLL, седельный TGA

A100     Центральная электрическая сеть
A143     Блок управления ECAS
A221     Дистанционное управление ECAS
A302     Центральный компьютер 2
A407     Приборная панель
B128     Датчик перемещения переднего моста
B129     Датчик перемещения заднего моста слева
B130     Датчик перемещения заднего моста справа
F164     Предохранитель ECAS (клемма 30)
F366     Предохранитель ECAS/TPM (клемма 15)
H394     Контрольная лампа ECAS неисправности/предупреждения
X1644   Точка массы кабины рядом с центральной электрической сетью
X1809   Штекерное соединение ECAS (клемма 15)
X1945   Штекерное соединение ECAS/CDC
Y132     Гидрораспределитель ECAS

E6     Место установки области центральной электрической сети
E7     Место установки салазок блоков управления
F5     Место установки передка внутри справа
H1    Место установки центральной стойки со стороны водителя
N      Место установки переднего моста
R2    Место установки задней части рамы

ECAS 2 4x2 FLL, седельный TGS/TGX

A100     Центральная электрическая сеть
A143     Блок управления ECAS
A221     Дистанционное управление ECAS
A302     Центральный компьютер 2
A407     Приборная панель
B128     Датчик перемещения переднего моста
B129     Датчик перемещения заднего моста слева
B130     Датчик перемещения заднего моста справа
F164     Предохранитель ECAS (клемма 30)
F375     Предохранитель (клемма 15) кабины снаружи
H394    Контрольная лампа ECAS неисправности/предупреждения
S956    Кнопка ECAS уровня I/II
X770    Штекерное соединение ECAS, уровень подвески II
X1644  Точка массы кабины рядом с центральной электрической сетью
X1945  Штекерное соединение ECAS/CDC
X2541  Распределитель потенциалов 21-контактного провода 31000
X4732  Распределитель потенциалов провода 16000 освещения переключателя
Y132    Гидрораспределитель ECAS

E6     Место установки области центральной электрической сети
E7     Место установки салазок блоков управления
F1     Место установки средней части
F5     Место установки передка внутри справа
H1     Место установки центральной стойки со стороны водителя
N      Место установки переднего моста
R2     Место установки задней части рамы

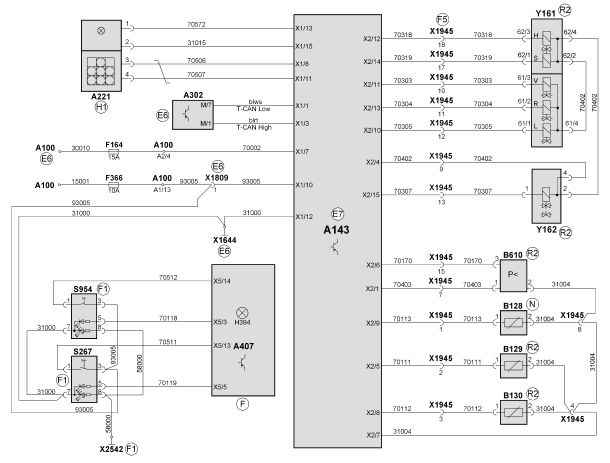

ECAS 2 6x2 FNLL TGA

A100     Центральная электрическая сеть
A143     Блок управления ECAS
A221     Дистанционное управление ECAS
A302     Центральный компьютер 2
A407     Приборная панель
B128     Датчик перемещения переднего моста
B129     Датчик перемещения заднего моста слева
B130     Датчик перемещения заднего моста справа
F164     Предохранитель ECAS (клемма 30)
F375     Предохранитель (клемма 15) кабины снаружи
H394     Контрольная лампа ECAS неисправности/предупреждения
S956     Кнопка ECAS уровня I/II
X770     Штекерное соединение ECAS, уровень подвески II
X1644   Точка массы кабины рядом с центральной электрической сетью
X1945   Штекерное соединение ECAS/CDC
X2541   Распределитель потенциалов 21-контактного провода 31000
X4732   Распределитель потенциалов провода 16000 освещения переключателя
Y132     Гидрораспределитель ECAS

E6     Место установки области центральной электрической сети
E7     Место установки салазок блоков управления
F1     Место установки средней части
F5     Место установки передка внутри справа
H1     Место установки центральной стойки со стороны водителя
N      Место установки переднего моста
R2     Место установки задней части рамы

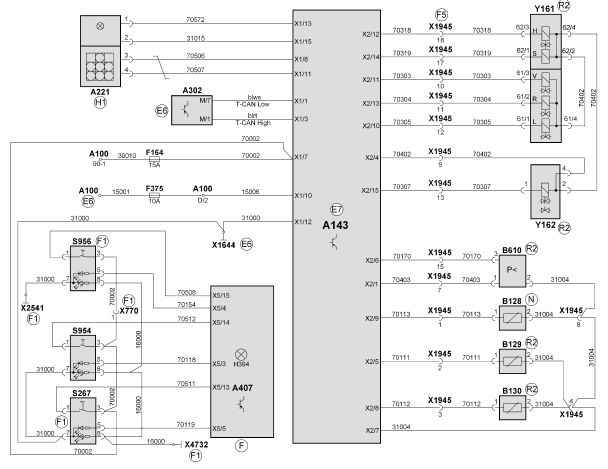

ECAS 2 6x2 FNLL TGS/TGX

A100     Центральная электрическая сеть
A143     Блок управления ECAS
A221     Дистанционное управление ECAS
A302     Центральный компьютер 2
A407     Приборная панель
B128     Датчик перемещения переднего моста
B129     Датчик перемещения заднего моста слева
B130     Датчик перемещения заднего моста справа
B610     Датчик давления заднего моста слева
F164     Предохранитель ECAS (клемма 30)
F375     Предохранитель (клемма 15) кабины снаружи
H394     Контрольная лампа ECAS неисправности/предупреждения
S267     Кнопка устройства ECAS, увеличивающего сцепление колес с дорогой
S954     Кнопка ECAS, подъем/опускание заднего поддерживающего/переднего поддерживающего моста
S956     Кнопка ECAS уровня I/II
X770     Штекерное соединение ECAS, уровень подвески II
X1644   Точка массы кабины рядом с центральной электрической сетью
X1945   Штекерное соединение ECAS/CDC
X2541   Распределитель потенциалов 21-контактного провода 31000
X4732   Распределитель потенциалов провода 16000 освещения переключателя
Y161     Блок электромагнитных клапанов ECAS заднего моста
Y162     Блок электромагнитных клапанов ECAS переднего моста

E6     Место установки области центральной электрической сети
E7     Место установки салазок блоков управления
F       Место установки приборной панели
F1     Место установки средней части
F5     Место установки передка внутри справа
H1     Место установки центральной стойки со стороны водителя
N      Место установки переднего моста
R2     Место установки задней части рамы
