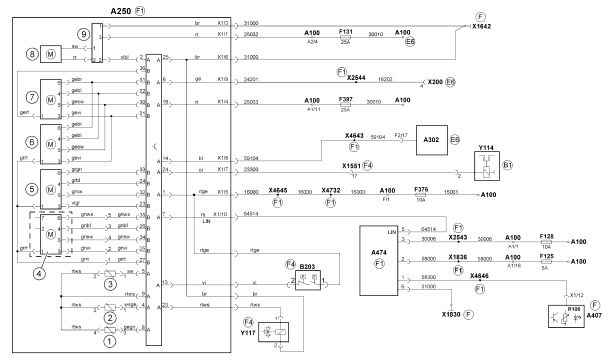

Схема кондиционера с электронным управлением TGS/TGX

A100     Блок предохранителей и реле
A250     Блок управления отопителя/кондиционера
A302     Центральный процессор 2
A407     Приборная панель
A474     Прибор управления обогревом кабины без/с кондиционером
B203     Реле высокого/низкого давления бака хладагента (кондиционер)
F125     Предохранитель прожектора
F128     Предохранитель постоянно включенных потребителей
F131     Предохранитель вентилятора отопителя
F376     Предохранитель (кл. 15) внутри кабины
F397     Предохранитель отопления передней части, кондиционер
R106     Потенциометр подсветки приборного щитка
X200     Диагностическая розетка (MAN-cats)
X1551   Штекерное соединение – двигателя/EDC/коробки передач II
X1642   Точка массы отопителя кабины без кондиционера/с кондиционером
X1830   Обжимное соединение провода 31002
X1836   Обжимное соединение провода 58000
X2543   Распределитель потенциалов 21-контактного провода 30006
X2544   Распределитель потенциала 21-контактный К-провод
X4643   Распределитель потенциалов провода 59104
X4645   Распределитель потенциалов провода 16000
X4646   Распределитель потенциалов провода 58300
X4732   Распределитель потенциалов провода 16000 освещения переключателя
Y114     Электромагнитное сцепление компрессора
Y117     Электромагнитный клапан переднего кондиционера

1     Датчик температуры испарителя
2     Датчик наружной температуры
3     Датчик температуры теплообменника
4     Серводвигатель свежего воздуха/рециркуляции
5     Серводвигатель боковых форсунок
6     Серводвигатель распределения воздуха
7     Серводвигатель температуры
8     Электродвигатель вентилятора
9     Регулятор вентилятора

B1     Место установки двигателя
E6     Место установки – область центральной электрической сети
F       Место установки приборной панели
F1     Место установки средней части
F4     Место установки передка внутри слева
