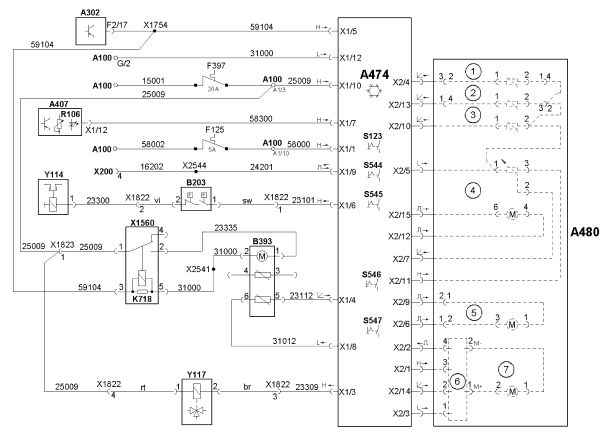

Электросхема кондиционера MAN TGA/TGL/TGM

A100     Блок предохранителей и реле
A302     Центральный процессор 2
A407     Приборная панель
A474     Прибор управления обогревом кабины без/с кондиционером
A480     Кондиционер, поставка фирмы BEHR
B203     Датчик максимального/минимального давления ресивера-осушителя (кондиционер)
B393     Датчик температуры воздуха на внутреннем выпуске (кондиционер)
F397     Предохранитель вентилятора отопителя/кондиционера
F125     Предохранитель прожектора
K718     Реле датчика температуры на внутреннем выпуске воздуха кондиционера
R106     Потенциометр подсветки приборного щитка
S123     Переключатель заслонки "свежий воздух / рециркуляция"
S544     Выключатель режима AC
S545     Выключатель режима "REHEAT"
S546     Поворотный переключатель температуры на внутреннем выпуске
S547     Поворотный переключатель управления вентилятором
X200     Диагностическая розетка
X1560   Монтажная колодка реле K718, K..
X1754   Обжимное соединение кабеля 59104
X1822   Электрический соединитель кондиционера
X1823   Электрический соединитель кондиционера клемма 15
X2541   Распределитель потенциала 21-жильный кабель 31000
X2544   Распределитель потенциала 21-жильный К-кабель
Y114     Электромагнитная муфта компрессора
Y117     Электромагнитный клапан переднего кондиционера

1     Датчик температуры испарителя
2     Датчик наружной температуры
3     Датчик температуры теплообменника
4     Перепускная заслонка отопителя
5     Свежий воздух / рециркуляция
6     Импульсный регулятор
7     Вентилятор
