Элементы управления дверного модуля MAN TGS/TGX
Дверной модуль TGS/TGX

(A)  Дверной модуль со стороны водителя (A451)
(B)  Дверной модуль со стороны пассажира (A452)
(1)  Клавиша закрытия центрального замка
(2)  Клавиша для электрического стеклоподъемника (сторона водителя)
(3)  Клавиша кратковременного поворота основного зеркала
(4)  Клавиша подогрева зеркал с контрольной лампой
(5)  Клавиша для предварительного выбора зеркал — левая сторона
(6)  Установочная пластина (джойстик) для регулирования зеркала
(7)  Клавиша для предварительного выбора зеркал — правая сторона
(8)  Клавиша для предварительного выбора зеркал — основного, панорамного и бордюрного
(9)  Клавиша для электрического стеклоподъемника (сторона пассажира)
(10)  Клавиша открытия центрального замка

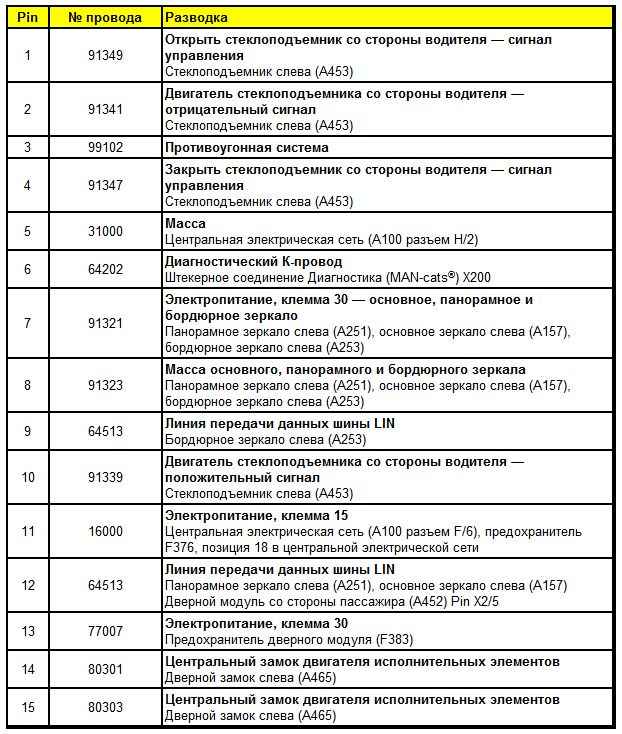

Штекерная разводка контактов дверного модуля со стороны водителя (A451)

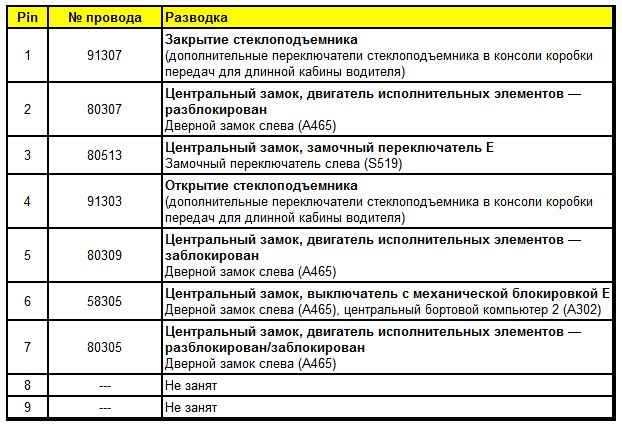

Штекер X1 (обратная сторона)

Штекер X2 (обратная сторона)

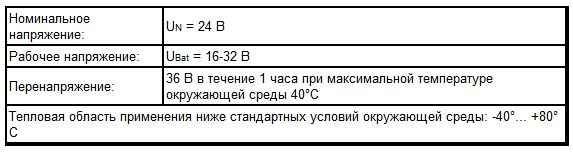

Технические характеристики

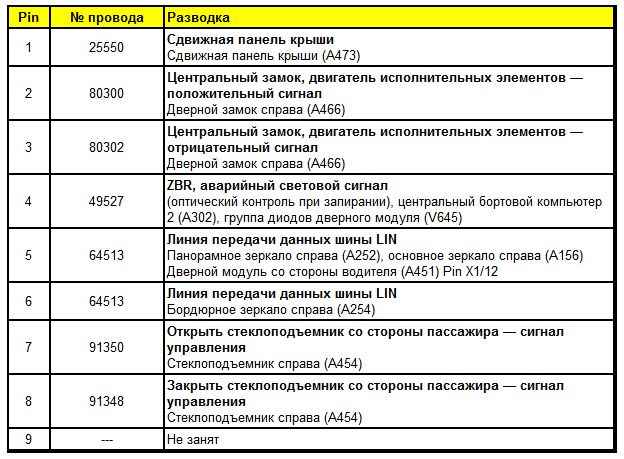

Штекерная разводка контактов дверного модуля со стороны пассажира (A452)

Штекер X1 (обратная сторона)

Штекер X2 (обратная сторона)

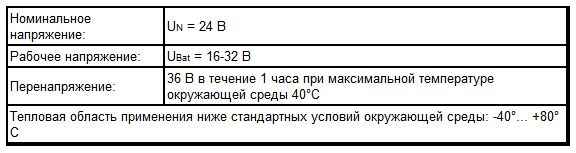

Технические характеристики


Функции
Подогрев зеркал
Подогрев зеркал функционирует только при включенном зажигании. Нажатием кнопки «Подогрев зеркал» включается подогрев зеркал для всех находящихся в автомобиле наружных зеркал (бордюрное зеркало приобретается отдельно). Кроме того, загорается встроенный в клавише светодиод «Подогрев зеркал».
После выключения зажигания подогрев зеркал автоматически выключается. Подогрев зеркал остается также в отключенном состоянии, если снова включают зажигание.
Примечание. При напряжении бортовой сети ниже 23 В подогрев зеркал отключается, а при повторном повышении напряжения автоматически включается повторно.

Предварительная настройка зеркала с левой/правой стороны
С помощью клавиши для предварительного выбора зеркал слева/справа можно выбрать зеркало для левой стороны автомобиля (нажать «L») или зеркало для правой стороны автомобиля (нажать «R»). Это возможно только в том случае, если включено зажигание.

Предварительная установка основного, панорамного и бордюрного зеркала
С помощью клавиши предварительного выбора основного, панорамного и бордюрного зеркала выбирают вид зеркала. Это возможно только в том случае, если включено зажигание.
Нажмите клавишу предварительного выбора зеркал вверху: будет выбрано бордюрное зеркало.
Нажмите клавишу предварительного выбора зеркал посередине: будет выбрано основное зеркало.
Нажмите клавишу предварительного выбора зеркал внизу: будет выбрано панорамное зеркало.

Регулировка зеркала
Регулирование для основного (A157/A156), панорамного (A251/A252) и бордюрного зеркала (A253/A254) может включаться только в том случае, если включено зажигание.
Нажатием кнопки «Регулировка зеркала» и в зависимости от настройки кнопки предварительного выбора зеркал включаются следующие функции:

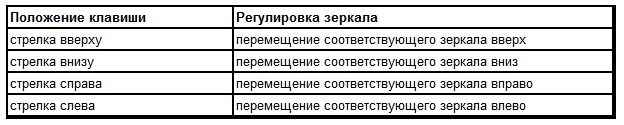

Регулировка основного и панорамного зеркала

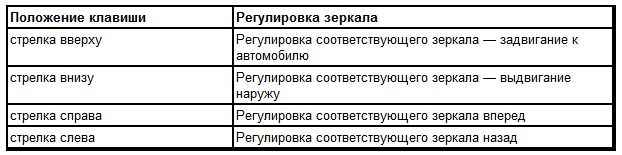

Регулировка бордюрного зеркала со стороны пассажира

С помощью клавиши «Регулировка основного зеркала со стороны пассажира» основное зеркало на стороне пассажира (A156) выдвигается прибл. на 9° наружу. Приблизительно через 30 секунд или после повторного нажатия клавиши зеркало снова перемещается в свое исходное положение.

Клавиша для 2-й регулировки основного зеркала: со стороны пассажира (функция памяти)

Эта функция относится к специальному виду оборудования (специальный заказ клиента).
При дооборудовании необходимо заменить зеркало и дверной модуль. Нет необходимости в принятии дополнительных мер (файл данных и т. д.).

Электрические стеклоподъемники
Закрытие окон двери возможно даже при выключенном главном выключателе аккумуляторной батареи.

Частичное или полное открытие окна
Включите зажигание.
Чтобы открыть дверное окно частично или полностью, кратковременно нажмите клавишу со стороны водителя или клавишу со стороны пассажира внизу, дверное окно автоматически опускается полностью вниз. При повторном нажатии клавиш открытие дверного окна можно остановить в любом нужном положении.

Частичное или полное закрытие окна
Чтобы закрыть дверное окно частично или полностью, нажмите клавишу со стороны водителя или со стороны пассажира. Нажимайте клавишу до тех пор, пока дверное окно не окажется в нужном положении или не закроется.

Защита при заклинивании
Если при закрытии окна сила замыкания превышает определенное значение (например, из-за постороннего предмета), закрытие сразу прекращается и окно снова приоткрывается.

Центральный замок
Блокирование и разблокирование также возможно при выключенном зажигании (только при закрытых дверях).
Запирание ключом автомобиля дополнительно подтверждается двукратным миганием аварийной световой сигнализации и контрольной лампы в выключателе аварийной сигнализации. При запирании с помощью дверного модуля управления изнутри аварийная световая сигнализация не срабатывает.

Разблокирование/блокирование дверей
Для разблокирования дверцы нажмите клавишу открытия центрального замка: при однократном нажатии открывается только дверь водителя. Если клавишу центрального замка нажать еще раз справа, то также разблокируется дверь пассажира. Для блокирования дверцы нажмите клавишу закрытия центрального замка: заблокируются двери водителя и пассажира.
Технические характеристики основного, панорамного и бордюрного зеркала

Основное зеркало
Мощностная характеристика подогрева зеркал (пленочный нагреватель) при испытательном напряжении 28 В

 Номинальное напряжение:                                                                                    UN = 24 В
Рабочее напряжение:                                                                                             UBat = 16-32 В
Испытательное напряжение:                                                                                  Uпроверить = 28 В
Номинальный ток при 20°C при испытательном напряжении 28 В:                          IN = 1,8 ± 0,3 А
Номинальный ток при 20°C при испытательном напряжении 28 В:                          RN = 9-14 Ом
Максимальное потребление тока при 40°C при испытательном напряжении 28 В:    Iмакс. = 3,1 A
Тепловая область применения ниже стандартных условий окружающей среды:       -40° ... +80°C

Панорамное зеркало
Мощностная характеристика подогрева зеркал (пленочный нагреватель) при испытательном напряжении 28 В

 Номинальное напряжение:                                                                                    UN = 24 В
Рабочее напряжение:                                                                                             UBat = 16-32 В
Испытательное напряжение:                                                                                  Uпроверить = 28 В
Номинальный ток при 20°C при испытательном напряжении 28 В:                          IN = 1 ± 0,3 А
Номинальный ток при 20°C при испытательном напряжении 28 В:                          RN = 27-48 Ом
Максимальное потребление тока при 40°C при испытательном напряжении 28 В:    Iмакс. = 1,7 A
Тепловая область применения ниже стандартных условий окружающей среды:       -40° ... +80°C

Бордюрное зеркало
Мощностная характеристика подогрева зеркал (пленочный нагреватель) при испытательном напряжении 28 В

 Номинальное напряжение:                                                                                    UN = 24 В
Рабочее напряжение:                                                                                             UBat = 16-32 В
Испытательное напряжение:                                                                                   Uпроверить = 28 В
Номинальный ток при 20°C при испытательном напряжении 28 В:                           IN = 0,7 ± 0,2 А
Номинальный ток при 20°C при испытательном напряжении 28 В:                           RN = 27-48 Ом
Максимальное потребление тока при 40°C при испытательном напряжении 28 В:     Iмакс. = 1,7 A
Тепловая область применения ниже стандартных условий окружающей среды:        -40° ... +80°C
