Дверной модуль MAN TGL/TGM/TGA

A  Дверной модуль со стороны водителя (A451)
B  Дверной модуль со стороны пассажира (A452)

Функции клавиш
1  Клавиша для электрического стеклоподъемника (сторона водителя)
6  Кулисный переключатель для предварительной установки зеркала: левая или правая сторона
2  Клавишный выключатель для 2-й установки основного зеркала: Сторона пассажира
7  Кулисный переключатель для предварительной установки зеркала: основное, широкоугольное и бордюрное зеркало
3  Светодиод для функции подогрева зеркала (при новом исполнении)
8  Клавиша для электрического стеклоподъемника (сторона пассажира)
4  Клавишный выключатель для подогрева зеркала
9  Клавиша для центрального замка
5  Установочная пластина (джойстик) для регулирования зеркала

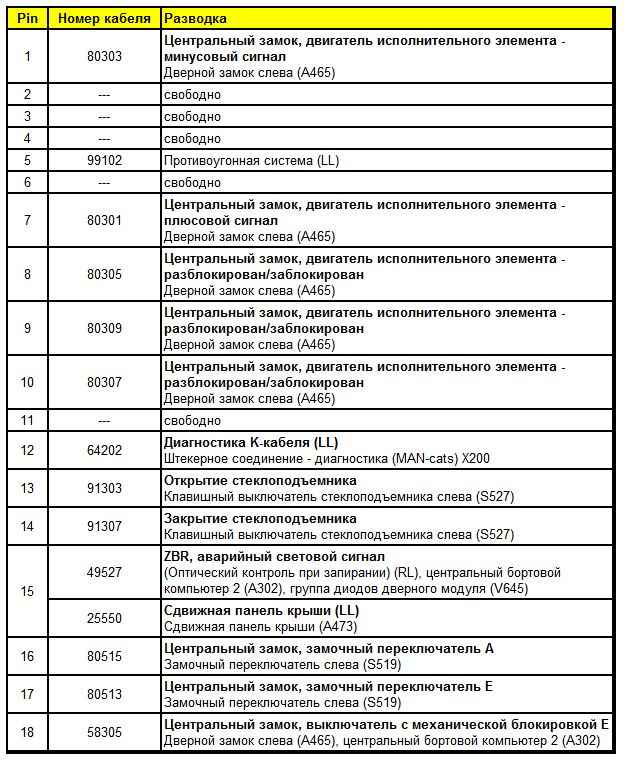

Штекерная разводка контактов дверного модуля со стороны водителя (A451)
Штекер X1 (обратная сторона)

Штекер X2 (обратная сторона)

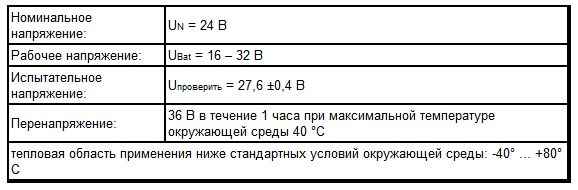

Технические характеристики

минимальное потребление тока при рабочем напряжении 16 В:
Iмин = 6,2 мA при включенной клемме 15
Iмин. = 58 мA при включенной клемме 30
Iмин. = 8,8 мA при выключенной клемме 30
минимальное потребление тока при рабочем напряжении 32 В:
Iмакс. = 16,8 мA при включенной клемме 15
Iмакс. = 74 мA при включенной клемме 30
Iмакс. = 13 мA при выключенной клемме 30**

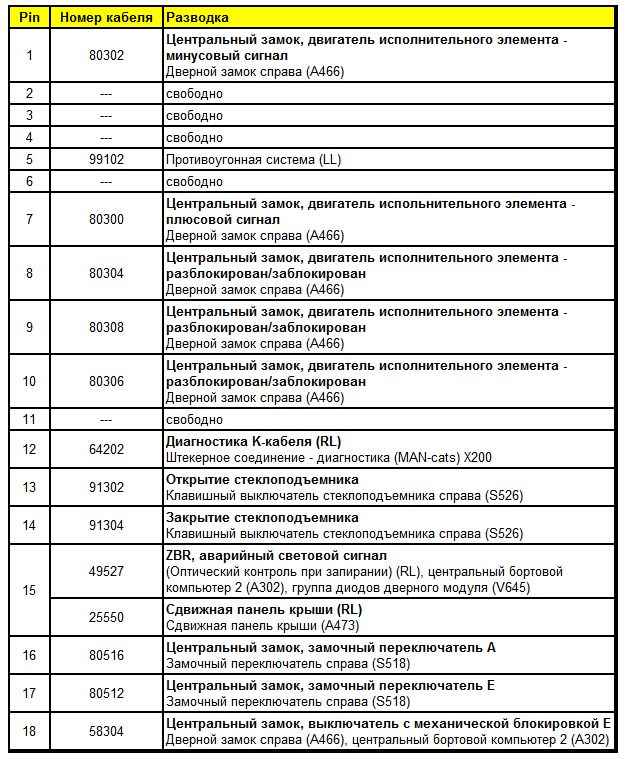

Штекерная разводка контактов дверного модуля со стороны пассажира (A452)
Штекер X1 (обратная сторона)

Штекер X2 (обратная сторона)

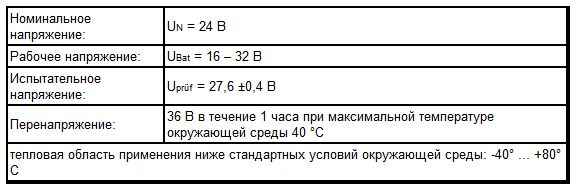

Технические характеристики

минимальное потребление тока при рабочем напряжении 16 В:
Imin = 6,2 мA при включенной клемме 15
Imin = 58 мA при включенной клемме 30
Imin = 8,8 мA при выключенной клемме 30
минимальное потребление тока при рабочем напряжении 32 В:
Imin = 16,8 мA при включенной клемме 15
Imin = 74 мA при включенной клемме 30
Imin = 13 мA при выключенной клемме 30

Функции
Подогрев зеркала (TGL/TGM/TGA)
Обогрев зеркала функционирует только при включенном "зажигании". При включении клавиши "Подогрев зеркала" (4) включается подогрев зеркала для всех находящихся на автомобиле наружных зеркал. Для этого включается светодиод (3), расположенный под клавишей "Подогрев зеркала".
После выключения зажигания подогрев зеркала автоматически выключается. Подогрев зеркала остается также в отключенном состоянии, если снова включают зажигание.

Предварительная настройка зеркала с левой/правой стороны (TGL/TGM/TGA)
При помощи кулисного переключателя для предварительной установки зеркал слева/справа (6) можно предварительно настроить зеркало для левой стороны автомобиля (нажатием "L") или зеркала для правой стороны автомобиля (нажатием "R"). Это возможно только в том случае, если включено зажигание.

Предварительная установка основного, широкоугольного и бордюрного зеркала (TGL/TGM/TGA)
Вид зеркала выбирают при помощи кулисного переключателя предварительной установки основного, широкоугольного и бордюрного зеркала (7). Это возможно только в том случае, если включено зажигание.
Нажать кулисный переключатель предварительной установки зеркала вверху: выбрано бордюрное зеркало.
Нажать кулисный переключатель предварительной установки зеркала посередине: выбрано основное зеркало.
Нажать кулисный переключатель предварительной установки зеркала внизу: выбрано широкоугольное зеркало.

Регулирование зеркала (TGL/TGM/TGA)
Регулирование для основного (A157/A156), широкоугольного (A251/A252) и бордюрного зеркала (A253/A254) может включаться только в том случае, если включено зажигание.

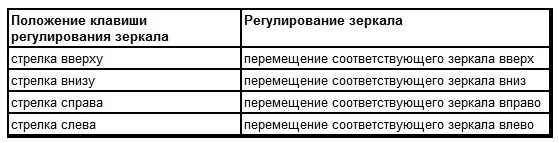

При нажатии клавиши "Регулирование зеркала" (5) и в зависимости от положения клавиши предварительной установки зеркала могут включаться следующие функции:

При помощи клавишного выключателя "Установка основного зеркала со стороны пассажира" (2) при TG может выводить основное зеркало со стороны пассажира (A156) прибл. на 9° наружу. Приблизительно через 30 секунд или после повторного нажатия клавиши зеркало снова перемещается в свое исходное положение.

Клавишный выключатель для 2-й установки основного зеркала: со стороны пассажира (функция памяти)

Эта функция относится к специальному виду оборудования (специальный заказ клиента), т.е., клавиша (1) всегда имеется в наличии и в основном работоспособна. Все же должно быть установлено соответствующее зеркало с "функцией памяти".
При дополнительном оснащении следует заменять только зеркало. Нет необходимости в принятии дополнительных мер (файл данных и т.д.).

Электрические стеклоподъемники
Закрытие окон двери возможно даже при выключенном главном выключателе аккумулятора.

Частичное или полное открытие окна двери (TGL/TGM/TGA)
Включить зажигание.
Чтобы открыть окно двери частично или полностью, слегка нажимается клавиша со стороны водителя (S257) (1) или клавиша со стороны пассажира (S256) (8) внизу, окно двери автоматически опускается вниз. Повторным коротким легким нажатием клавиши можно остановить открытие в любом необходимом положении.

Частичное или полное закрытие окна двери (TGL/TGM/TGA)
Чтобы частично или полностью закрыть окно двери, нажимают клавишу со стороны водителя (S257) (1) или клавишу со стороны пассажира (S256) (8) вверху. Нажимать клавишу до тех пор, пока окно двери не окажется в необходимом положении или закроется.
Включить зажигание.
Для открытия окна со стороны водителя нажимают клавишу стеклоподъемника (1) внизу; окно перемещается автоматически полностью вниз. Повторным коротким легким нажатием клавиши можно остановить открытие в любом необходимом положении.
Для закрытия окна со стороны водителя нажимают клавишу стеклоподъемника (1) вверху; клавишу нажимают до тех пор, пока окно двери не окажется в необходимом положении или закроется.

Центральный замок (TGL/TGM/TGA)
Блокирование и разблокирование также возможно при выключенном зажигании (только при закрытых дверях).

Разблокирование/блокирование дверей
Для разблокирования дверей нажимают клавишу центрального замка (9) справа: При однократном нажатии разблокируется только дверь водителя. Если клавишу центрального замка нажать еще раз справа, то также разблокируется дверь пассажира. Для блокирования дверей нажимают клавишу центрального замка (9) слева: двери водителя и пассажира заблокированы.

Технические характеристики основного, широкоугольного и бордюрного зеркала
Основное зеркало

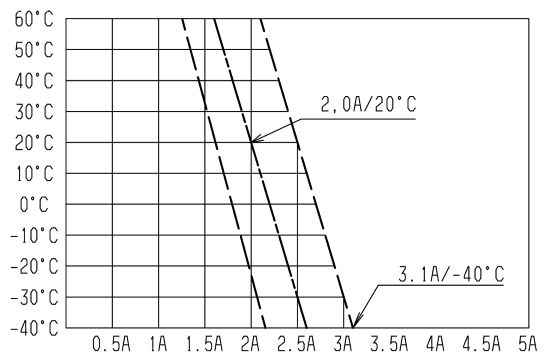

Мощностная характеристика подогрева зеркала (плёночный нагреватель) при испытательном напряжении 28 В

Номинальное напряжение:                                                                                       UN = 24 В
Рабочее напряжение:                                                                                               UBat = 16 – 32 В
Испытательное напряжение:                                                                                    Uпроверить = 28 В
Номинальный ток при 20°C при испытательном напряжении 28 В:                            IN = 2 -0,3 +0,55 A
Номинальный ток при 20°C при испытательном напряжении 28 В:                            RN = 9 – 14 Ом
Максимальное потребление тока при 40°C при испытательном напряжении 28 В:      Iмакс. = 3,1 A
тепловая область применения ниже стандартных условий окружающей среды:         -40° ... +80°C

Широкоугольное зеркало

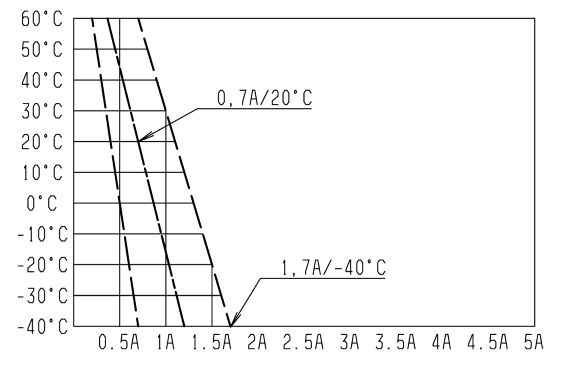

Мощностная характеристика подогрева зеркала (плёночный нагреватель) при испытательном напряжении 28 В

Номинальное напряжение:                                                                                        UN = 24 В
Рабочее напряжение:                                                                                                UBat = 16 – 32 В
Испытательное напряжение:                                                                                     Uпроверить = 28 В
Номинальный ток при 20°C при испытательном напряжении 28 В:                             IN = 0,7 ±0,2 A
Номинальный ток при 20°C при испытательном напряжении 28 В:                             RN = 27- 48 Ом
Максимальное потребление тока при 40°C при испытательном напряжении 28 В:       Iмакс. = 1,7 A
тепловая область применения ниже стандартных условий окружающей среды:          -40° ... +80°C

Бордюрное зеркало

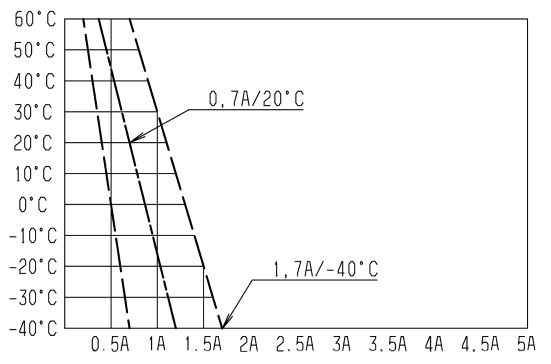

Мощностная характеристика подогрева зеркала (плёночный нагреватель) при испытательном напряжении 28 В

Номинальное напряжение:                                                                                     UN = 24 В
Рабочее напряжение:                                                                                             UBat = 16 – 32 В
Испытательное напряжение:                                                                                   Uпроверить = 28 В
Номинальный ток при 20°C при испытательном напряжении 28 В:                           IN = 0,7 ±0,2 A
Номинальный ток при 20°C при испытательном напряжении 28 В:                           RN = 27- 48 Ом
Максимальное потребление тока при 40°C при испытательном напряжении 28 В:     Iмакс. = 1,7 A
тепловая область применения ниже стандартных условий окружающей среды:         -40° ... +80°C
