Электросхема дверного модуль водителя TMF Mercedes Actros
- Цветовая маркировка проводов -
- bl         Синий
- br         Коричневый
- ge        Жёлтый
- gn        Зелёный
- gr        Серый
- rs         Розовый
- rt         Красный
- sw       Чёрный
- vi         Фиолетовый
- ws        Белый
- tk         Бирюзовый (бензин)
- or        Оранжевый
- tr         Световое табло

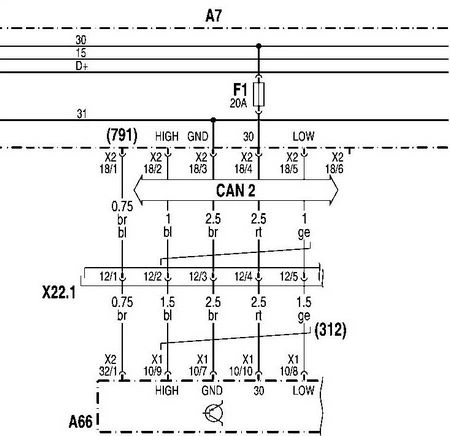

Абб: Электропитание и шина данных CAN

- А7: Блок управления Базовый модуль GM
- Абб: Блок управления Дверной модуль со стороны водителя TMF
- CAN2: Шина CAN салона
- F1-A7: Предохранитель
- Х22.1: Штекерное соединение водительской двери
- (312): Провода скручены.
- (791): Контроль жгута электропроводки блоком управления EDW система противоугонной сигнализации
Е25: Плафон освещения в нижнем торце двери

- Абб: Блок управления Дверной модуль со стороны водителя TMF
- Е25: Плафон освещения в нижнем торце двери 'Водитель'

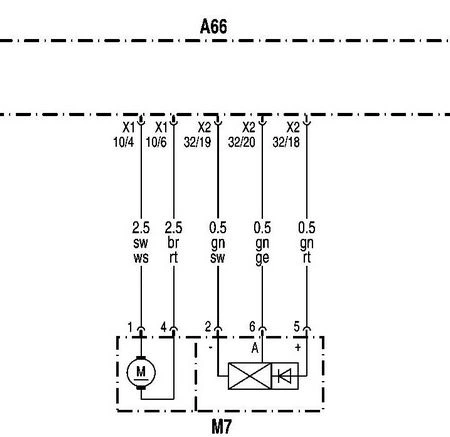

М7: Электромотор стеклоподъёмника

- Абб: Блок управления Дверной модуль со стороны водителя TMF
- М7: Электромотор стеклоподъёмника водительской двери
Указание:
В случае кода FZ1 установлен электромотор стеклоподъёмника без датчика.

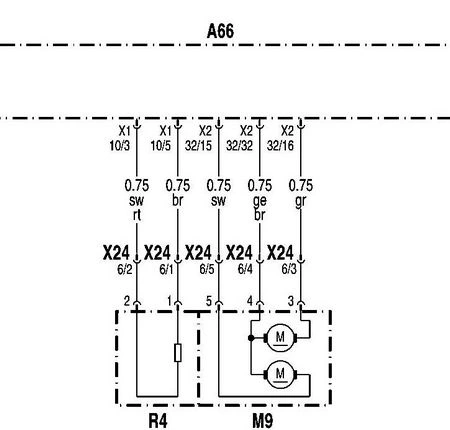

М9, R4: Электромотор регулировки положения зеркала и подогрев зеркала

- Абб: Блок управления Дверной модуль со стороны водителя TMF
- М9: Электромотор регулировки положения зеркала 'Водитель'
- R4: Подогрев зеркала 'Водитель'
- Х24: Штекерное соединение 'Зеркало' в водительской двери

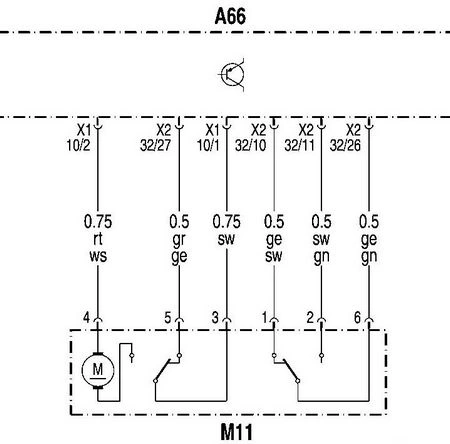

МП: Электромотор блокировки

- Абб: Блок управления Дверной модуль со стороны водителя TMF
- М11: Электромотор блокировки водительской двери

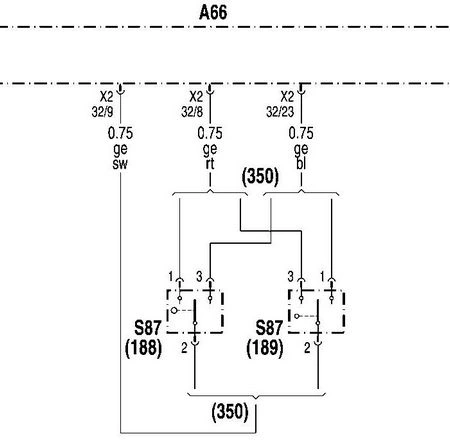

S87: Концевой выключатель замка

- Абб: Блок управления Дверной модуль со стороны водителя TMF
- S87: Концевой выключатель замка водительской двери
- (350): На выбор в зависимости от исполнения
- (188): Иллюстрация для левого руля
- (189): Иллюстрация для правого руля

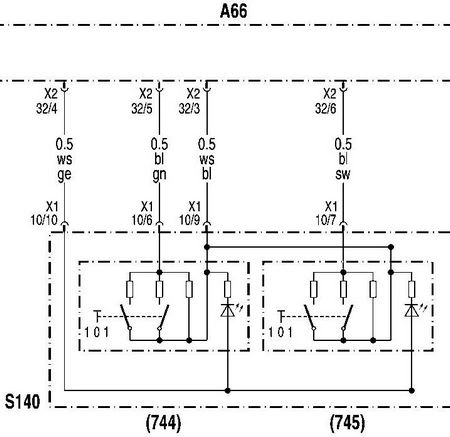

S140 (744/745): Клавиша управления стеклоподъёмниками

- Абб: Дверной модуль со стороны водителя TMF
- S140: Панель выключателей 'Водительская дверь'
- (744): Клавиша управления стеклоподъёмником водительской двери
- (745): Клавиша управления стеклоподъёмником двери переднего пассажира

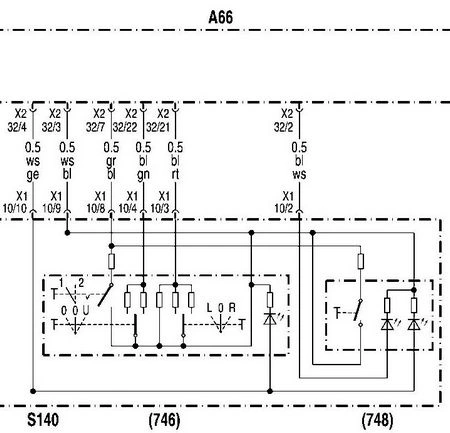

S140 (746): Клавиша управления электромотором регулировки
 положения зеркала и подогревом зеркала

- Абб: Блок управления Дверной модуль со стороны водителя TMF
- S140: Панель выключателей 'Водительская дверь'
- (746): Выключатель 'Регулирование положения зеркала'
- (748): Клавиша управления 'Подогрев зеркала'

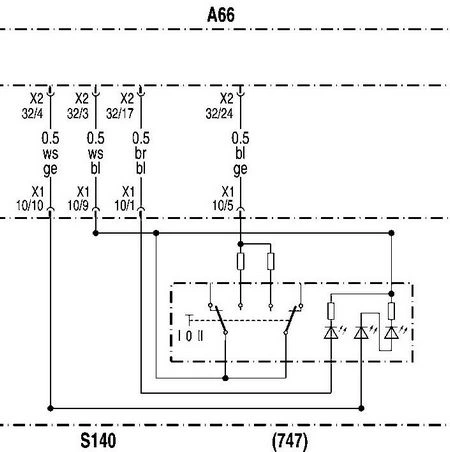

S140 (747): Внутрисалонная клавиша 'Разблокировать/заблокировать'

- Абб: Блок управления Дверной модуль со стороны водителя TMF
- S140: Панель выключателей 'Водительская дверь'
- (747): Внутрисалонная клавиша 'Разблокировать/заблокировать'
