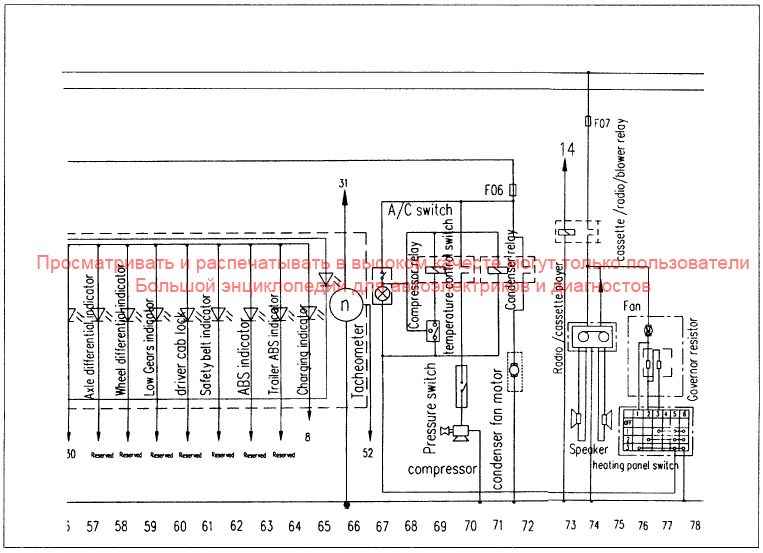

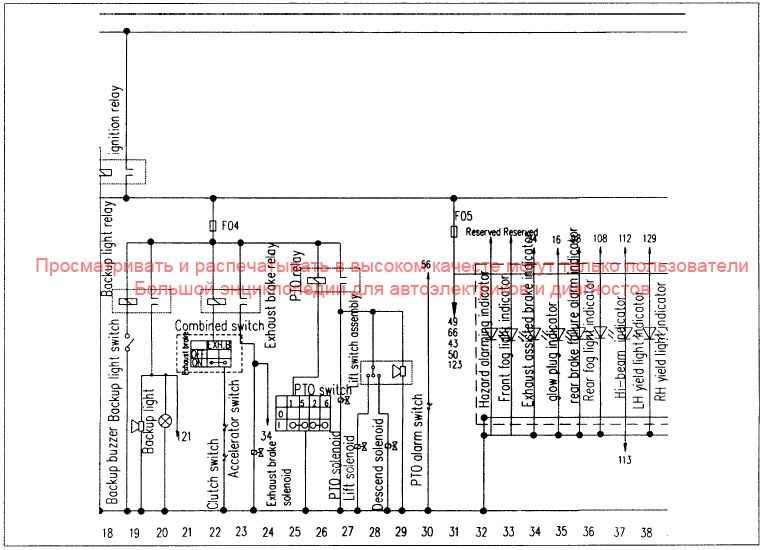

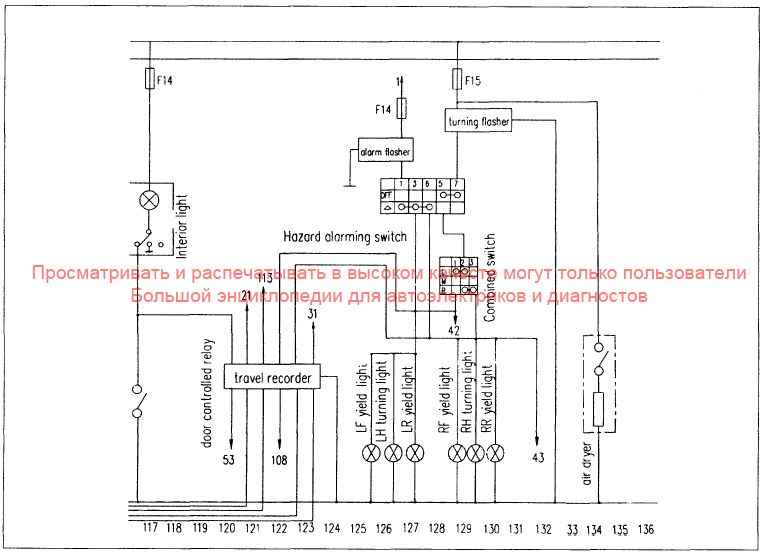

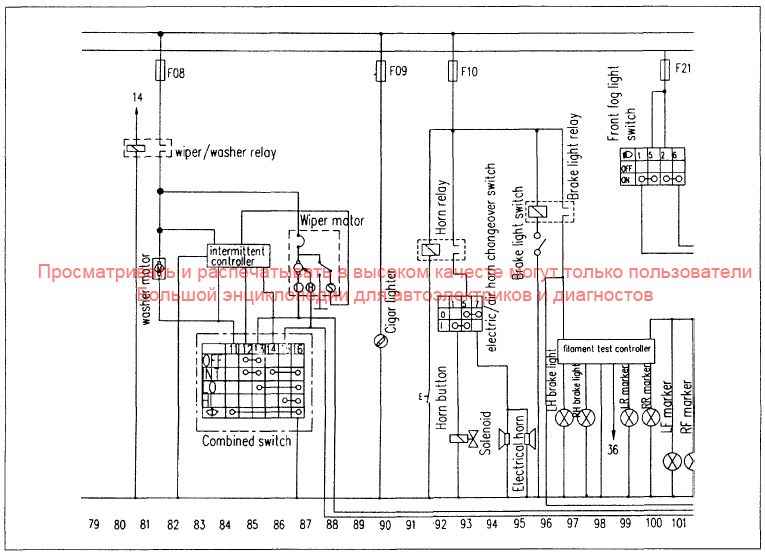

Электрическая схема тягача FOTON AUMAN в стандартном исполнении
Цифра перед наименованием показывает место расположения компонента на электросхеме.
  • 2. Аккумулятор
  • 6. Генератор
  • 10. Стартер
  • 11. Реле стартера
  • 12. Переключатель нейтральной передачи
  • 14. Контроллер предварительного подогрева
  • 14. Датчик температуры охлаждающей жидкости
  • 15. Электроклапан свечи предварительного подогрева
  • 15. Ключ зажигания
  • 17. Свеча предварительного подогрева
  • 17 Реле свечи предварительного подогрева
  • 18. Выключатель сигнала огней заднего хода
  • 19. Реле зажигания
  • 19. Реле огней заднего хода
  • 19. Огни заднего хода
  • 22. Выключатель сцепления
  • 22. Комбинированный выключатель
  • 23. Выключатель акселератора
  • 24. Электроклапан тормоза на выхлопе
  • 24. Реле тормоза на выхлопе
  • 26. Реле РТО (включения раздатки)
  • 27 Электроклапан (включения раздатки)
  • 27. Электроклапан подъема
  • 27. Выключатель подъема в сборе
  • 28. Электроклапан опускания
  • 30. Выключатель сигнализации включения раздатки
  • 32. Индикатор сигнализации
  • 33. Индикатор включения передних противотуманных фар
  • 34. Индикатор включения тормоза на выхлопе
  • 35. Индикатор включения свечи предварительного подогрева
  • 36. Индикатор неисправности задних тормозов
  • 36. Индикатор включения задних противотуманных фар
  • 37. Индикатор включения дальнего света
  • 38. Лампа левого габарита
  • 39. Лампа правого габарита
  • 40. Датчик температуры охлаждающей жидкости
  • 41. Прибор указателя уровня охлаждающей жидкости
  • 42. Датчик тревоги
  • 42. Датчик низкого уровня охлаждающей жидкости
  • 43. Аварийный датчик низкого уровня охлаждающей жидкости
  • 43. Прибор указателя уровня топлива
  • 44. Датчик уровня топлива
  • 44. Звуковой сигнал
  • 45. Прибор указателя давления масла
  • 47. Индикатор сигнала низкого давления масла
  • 48. Датчик давления масла
  • 48. Подсветка приборной панели
  • 50. Датчик пробега автомобиля
  • 52. Индикатор стояночного тормоза
  • 53. Датчик сигнализатор стояночного тормоза
  • 54. Индикатор низкого давления воздуха
  • 54. Сигнализатор низкого давления воздуха
  • 55. Сигнальный индикатор засорения воздушного фильтра
  • 56. Сигнальный датчик воздушного фильтра
  • 57. Сигнальный индикатор включения раздатки
  • 58. Сигнальный индикатор включения межосевого дифференциала
  • 58. Сигнальный индикатор включения колесного дифференциала
  • 59. Сигнальный индикатор включения низкой передачи
  • 60. Сигнальный индикатор включения блокировки кабины
  • 61. Сигнальный индикатор пристегивания ремней безопасности
  • 62. Сигнальный индикатор включения ABS
  • 63. Сигнальный индикатор включения ABS прицепа
  • 64. Сигнальный индикатор зарядки аккумулятора
  • 66. Тахометр
  • 68. Выключатель кондиционера
  • 68. Реле компрессора
  • 69. Переключатель управления температурой
  • 70. Выключатель давления
  • 70. Компрессор
  • 71. Реле конденсора кондиционера
  • 71. Двигатель вентилятора конденсора
  • 73. Магнитола
  • 74. Динамики
  • 76. Панель переключателей печки
  • 76. Вентилятор печки
  • 76. Реле магнитолы
  • 77. Управляющие сопротивления
  • 80. Реле стеклоочистителя
  • 81. Мотор стеклоомывателя
  • 85. Промежуточный контроллер
  • 85. Комбинированный выключатель
  • 87. Мотор стеклоочистителя
  • 89. Прикуриватель
  • 91. Кнопка звукового сигнала
  • 91. Реле звукового сигнала
  • 93. Электроклапан
  • 93. Переключатель клаксона с воздушного на электрический
  • 95. Электрический клаксон
  • 95. Выключатель стоп-сигнала
  • 96. Реле стоп-сигнала
  • 96. Левая лампа стоп-сигнала
  • 97. Правая лампа стоп-сигнала
  • 99. Левый задний габарит
  • 100. Правый задний габарит
  • 100. Левый передний габарит
  • 100. Выключатель передних противотуманных фар
  • 101. Правый передний габарит
  • 102. Верхняя лампа
  • 103. Боковые лампы габаритов
  • 104. Выключатель освещения
  • 105. Передняя правая противотуманная фара
  • 105. Комбинированный выключатель
  • 106. Передняя левая противотуманная фара
  • 107. Реле
  • 109. Задняя противотуманная фара
  • 110. Левый ближний свет
  • 110. Левый дальний свет
  • 111. Левый дополнительный дальний свет
  • 111. Выключатель задних противотуманных фар
  • 112. Реле ближнего света фар
  • 114. Правый дополнительный дальний свет
  • 115. Правый дальний свет
  • 116. Правый ближний
  • 117. Лампа в кабине
  • 117. Реле контроля дверей
  • 121. Блок записи поездки
  • 125. Левая передняя фара
  • 126. Аварийный выключатель
  • 126. Свет сигнализации
  • 126. Левый передний поворотник
  • 127. Левая задняя фара
  • 128. Правая передняя фара
  • 129. Правый передний поворотник
  • 129. Комбинированный выключатель
  • 130. Правая задняя фара
  • 130. Сигнал поворота
  • 134. Воздухоосушитель
