Электросхема автомобиля FOTON AUMAN в исполнении «Комфорт»

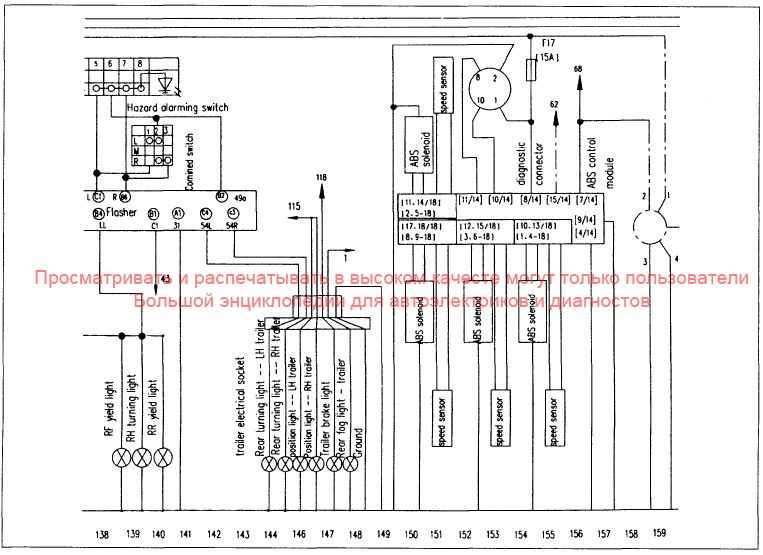

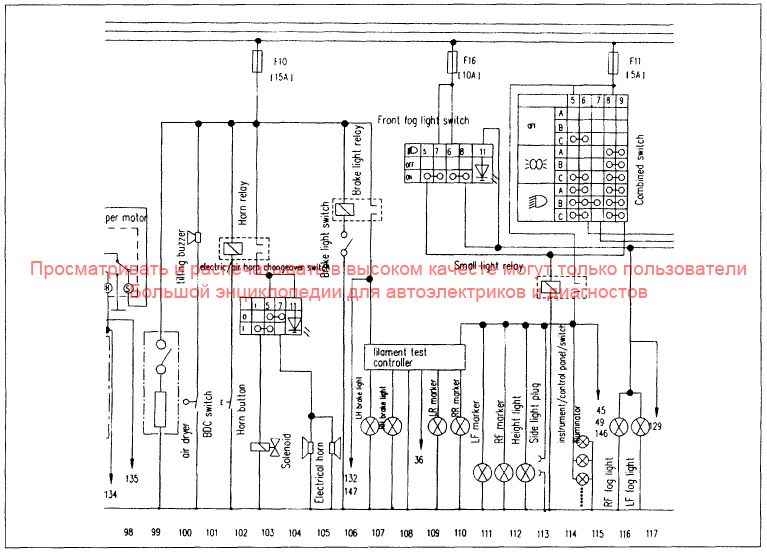

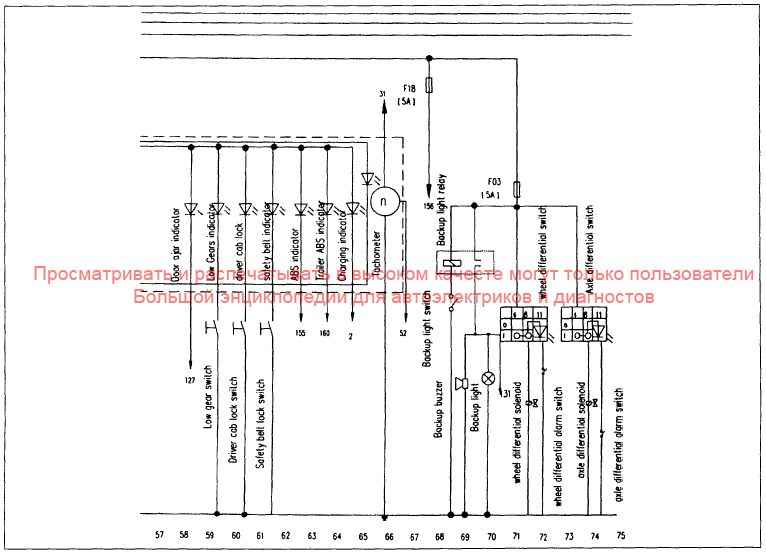

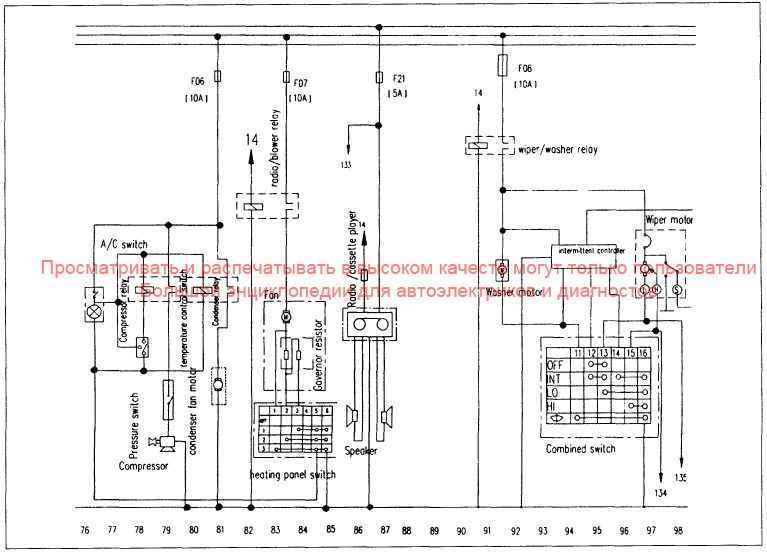

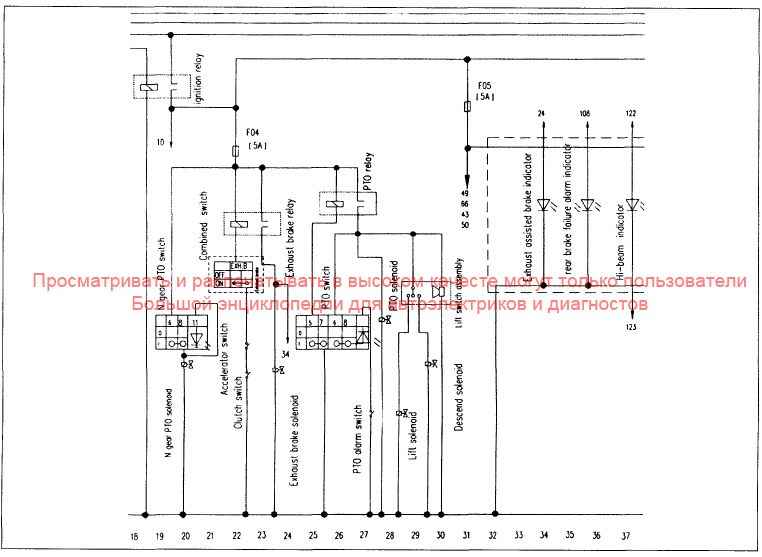

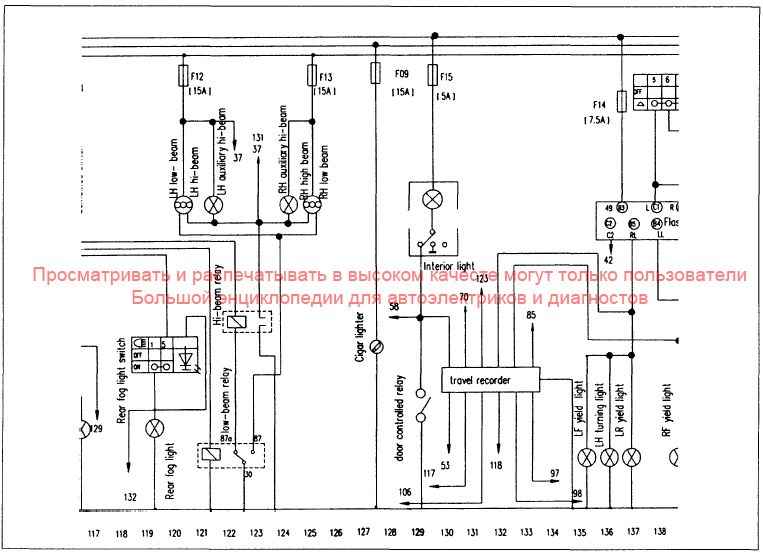

Цифра перед наименованием показывает место расположения компонента на электросхеме.
  • 1. Генератор
  • 2. Аккумуляторная батарея
  • 2. Замок зажигания
  • 5. Стартер
  • 8. Реле стартера
  • 8. Выключатель нейтрального положения КПП
  • 9. Цепь зажигания
  • 9-12. Блок управления свечами предварительного прогрева
  • 10. Датчик температуры предварительного нагрева охлаждающей жидкости
  • 11. Электроклапан свечей предварительного прогрева
  • 13. Реле включения свечей предварительного прогрева
  • 13. Свечи предварительного прогрева
  • 14. Замок зажигания
  • 15. Реле
  • 16. Электромагнит
  • 16. Выключатель
  • 19. Выключатель раздатки
  • 19. Реле зажигания
  • 20. Электромагнитный клапан нейтрального положения раздатки
  • 21. Комбинированный выключатель
  • 21. Выключатель положения акселератора
  • 22. Выключатель положения сцепления
  • 23. Реле тормоза на выхлопе
  • 24. Электроклапан тормоза на выхлопе
  • 25. Выключатель раздатки
  • 27. Выключатель сигнала раздатки
  • 27. Реле раздатки
  • 27. Электроклапан раздатки
  • 28. Электроклапан подъема
  • 30. Электроклапан опускания
  • 30. Выключатель подъема всборе
  • 34. Индикатор включения тормоза на выхлопе
  • 35. Сигнальный индикатор неисправности задних тормозов
  • 37. Индикатор включения дальнего света фар
  • 38. Сигнал поворота прицепа
  • 39. Сигнал поворота тягача
  • 41. Датчик температуры охлаждающей жидкости
  • 42. Датчик тревоги
  • 42. Указатель (прибор) температуры охлаждающей жидкости
  • 43. Датчик низкого уровня охлаждающей жидкости
  • 43. Звуковой сигнализатор
  • 44. Датчик уровня топлива
  • 43. Индикатор низкого уровня охлаждающей жидкости
  • 44. Указатель (прибор) уровня топлива
  • 45. Указатель (прибор) давления масла
  • 47. Датчик давления масла
  • 47. Индикатор низкого давления масла
  • 50. Счетчик пробега (одометр)
  • 51. Кодировщик
  • 53. Датчик включения стояночного тормоза
  • 53. Индикатор включения стояночного тормоза
  • 54. Сигнализатор низкого давления воздуха
  • 54. Индикатор низкого давления воздуха
  • 55. Датчик засорения воздушного фильтра
  • 55. Индикатор засорения воздушного фильтра
  • 58. Индикатор закрытия дверей
  • 59. Выключатель низких передач
  • 59. Индикатор включения пониженной передачи
  • 60. Датчик защелки замка кабины
  • 60. Индикатор защелки замка кабины
  • 61. Датчик защелкивания ремней безопасности
  • 61. Индикатор защелкивания ремней безопасности
  • 62. Индикатор включения ABS
  • 63. Индикатор включения ABS прицепа
  • 64. Индикатор заряда аккумуляторной батареи
  • 65. Тахометр
  • 67. Огни заднего хода
  • 68. Звуковой сигнал движения задним ходом
  • 68. Реле включения света заднего хода
  • 70. Фары заднего хода
  • 71. Электроклапан включения колесного дифференциала
  • 72. Выключатель колесного дифференциала
  • 72. Сигнализатор выключения колесного дифференциала
  • 73. Электроклапан включения межосевого дифференциала
  • 74. Выключатель межосевого дифференциала
  • 75. Сигнализатор выключения межосевого дифференциала
  • 78. Реле компрессора кондиционера
  • 78. Датчик давления
  • 78. Выключатель кондиционера
  • 78. Компрессор
  • 80. Регулятор температуры
  • 81. Мотор вентилятора конденсера
  • 81. Реле конденсера
  • 82. Реле радио
  • 83. Вентилятор печки
  • 83. Управляющее сопротивление
  • 84. Панель выключателя отопителя
  • 86. Магнитола
  • 86. Динамики
  • 91. Мотор стеклоомывателя
  • 91. Реле стеклоочистителя
  • 95. Ручка управления
  • 95. Комбинированный переключатель
  • 97. Мотор стеклоочистителя
  • 99. Воздухоосушитель
  • 100. Звуковой сигнализатор подъема
  • 100. Переключатель
  • 102. Кнопка клаксона
  • 102. Реле клаксона
  • 103. Переключатель клаксона с электро на воздушный электроклапан
  • 104. Электрический клаксон
  • 106. Выключатель стоп-сигнала
  • 106. Реле стоп-сигнала
  • 107. Лампа левого стоп-сигнала
  • 107-110. Тестовый контроллер
  • 108. Лампа правого стоп-сигнала
  • 109. Левый задний габарит
  • 110. Правый задний габарит
  • 111. Выключатель передних противотуманных фар
  • 111. Левый передний габарит
  • 111. Правый передний габарит
  • 112. Верхний свет
  • 113. Реле света
  • 113. Боковой свет
  • 113-116. Комбинированный переключатель
  • 114. Регулятор подсветки панели управления
  • 115. Правая передняя противотуманная фара
  • 116. Левая передняя противотуманная фара
  • 119. Выключатель задних противотуманных фар
  • 119. Задняя противотуманная фара
  • 120. Левая фара, ближний свет
  • 120. Левая фара, дальний свет
  • 121. Левая фара дополнительный дальний свет
  • 122. Реле дальнего света
  • 122. Реле ближнего света
  • 124. Правый дополнительный дальний свет
  • 125. Правая фара, дальний свет
  • 125. Правая фара, ближний свет
  • 127. Прикуриватель
  • 129. Реле управления дверьми
  • 130. Свет в кабине
  • 131. Запись пробега
  • 135. Лампа левого переднего габарита
  • 136. Лампа левого поворотника
  • 137. Левый задний габарит
  • 138. Лампа правого переднего габарита
  • 139. Лампа правого поворотника
  • 140. Лампа правого заднего габарита
  • 140. Комбинированный переключатель
  • 143-148. Разъем прицепа
  • 144. Лампа заднего поворотника (левая сторона, прицеп)
  • 145. Лампа заднего поворотника (правая сторона, прицеп)
  • 146. Лампа габарита (левая сторона, прицеп)
  • 147. Лампа габарита (правая сторона, прицеп)
  • 147. Стоп-сигнал прицепа
  • 148. Задний противотуманный свет прицепа
  • 149. Земля
  • 150. Электроклапан ABS
  • 151. Датчик скорости
  • 154. Диагностическое соединение
  • 150-157. Управляющий модуль ABS
