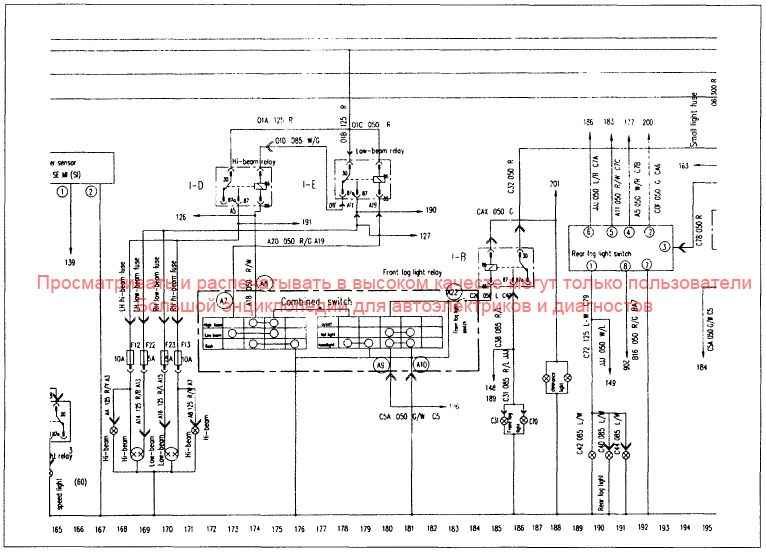

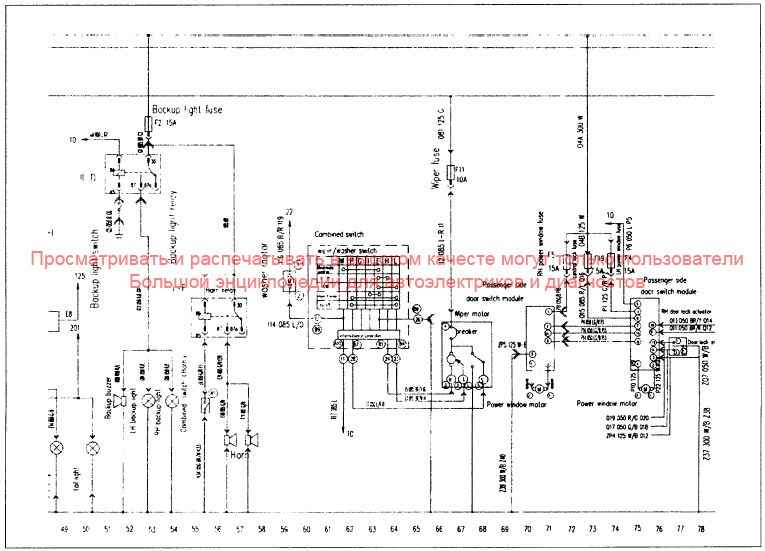

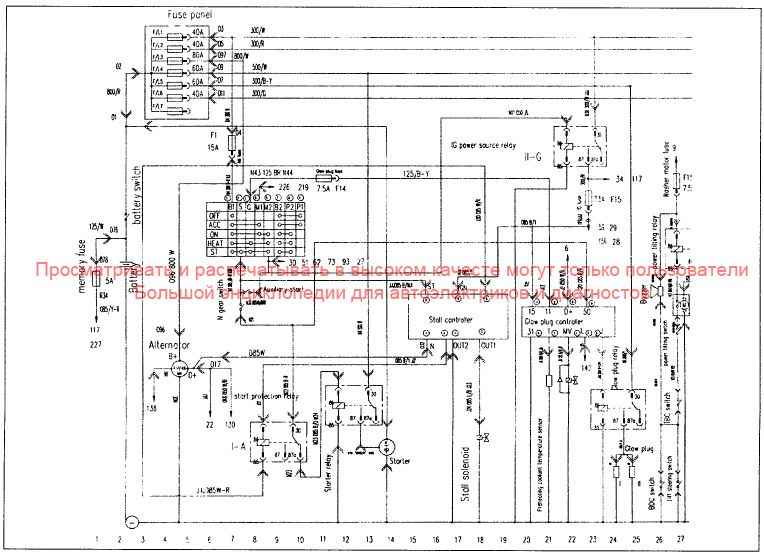

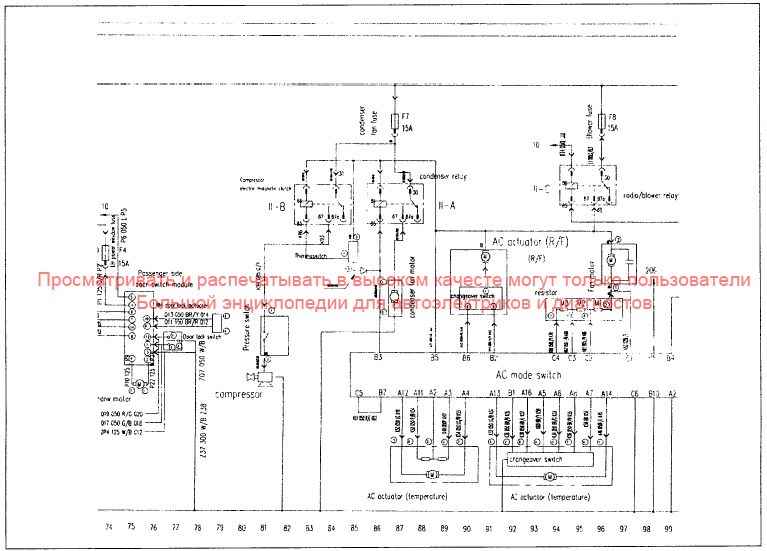

Электросхема автомобиля FOTON AUMAN в комплектации «Люкс»
Цифра перед наименованием показывает место расположения компонента на электросхеме.
  • 1. Предохранитель
  • 2. Аккумуляторная батарея
  • 2. Выключатель аккумуляторной батареи
  • 5. Панель предохранителей
  • 5. Генератор
  • 7. Датчик нейтрального положения КПП
  • 9. Дополнительный старт
  • 8-10. Реле защиты стартера
  • 12. Реле стартера
  • 14. Стартер
  • 16. Контроллер
  • 18. Электроклапан
  • 20-24. Блок управления свечами предварительного прогрева
  • 21. Датчик температуры системы предварительного прогрева
  • 24. Реле свечей предварительного прогрева
  • 24-25. Свечи предварительного прогрева
  • 26. Выключатель
  • 26. Звуковой сигнализатор (зуммер)
  • 26. Реле подъема
  • 27. Предохранитель мотора стеклоомывателя
  • 28. Осушитель
  • 28. Комбинированный переключатель
  • 31. Датчик педали сцепления
  • 31. Предохранитель выхода раздатки
  • 32. Реле тормоза на выхлопе
  • 32. Датчик положения акселератора
  • 33. Электроклапан
  • 35. Электроклапан
  • 35. Колесная блокировка
  • 35. Предохранитель блокировки дифференциала
  • 39. Межосевая блокировка
  • 40. Электроклапан нейтрального положения
  • 41. Выключатель раздатки
  • 43. Электроклапан включения раздатки
  • 43. Электроклапан подъема
  • 44. Электроклапан опускания
  • 44. Реле включения раздатки
  • 45. Предохранитель стоп-сигнала
  • 46. Левая лампа стоп-сигнала
  • 47. Выключатель стоп-сигнала
  • 47. Лампа габарита
  • 48. Реле стоп-сигнала
  • 48. Правая лампа стоп-сигнала
  • 50. Габаритный свет
  • 50. Выключатель света заднего хода
  • 52. Звуковой сигнал движения задним ходом
  • 53. Левая лампа заднего хода
  • 54. Правая лампа заднего хода
  • 54. Комбинированный переключатель клаксона
  • 54. Реле включения огней заднего хода
  • 54. Предохранитель огней заднего хода
  • 55. Реле клаксона
  • 56-57. Клаксон
  • 59. Мотор стеклоомывателя
  • 63. Комбинированный переключатель
  • 67. Мотор стеклоочистителя
  • 67. Предохранитель стеклоочистителя
  • 69. Модуль выключателей двери
  • 71. Мотор стеклоподъемника
  • 71. Предохранитель стеклоподъемника правый
  • 72. Предохранитель центрального замка
  • 74. Предохранитель стеклоподъемника левый
  • 76. Мотор стеклоподъемника
  • 80. Датчик давления
  • 81. Компрессор
  • 85-100. Блок управления кондиционера
  • 96. Мотор вентилятора кондиционера
  • 96. Предохранитель радио
  • 96. Реле радио
  • 101. Предохранитель
  • 101. Сигнал поворота
  • 103. Боковой поворотник, правый
  • 104. Передний поворотник, правый
  • 105. Задний поворотник, правый
  • 106. Передний поворотник, левый
  • 107. Задний поворотник, левый
  • 108. Боковой поворотник, левый
  • 104-111. Комбинированный выключатель сигналов поворотов
  • 109. Сигнал поворотов прицепа
  • 113. Сигнал поворотов прицепа левый и правый
  • 119. Индикатор безопасности
  • 120. Сигнальный индикатор АБП
  • 121. Сигнальный индикатор защелки кабины
  • 122. Сигнальный индикатор пониженной передачи
  • 122. Сигнальный индикатор сцепления
  • 122. Сигнальный индикатор центральной смазки
  • 123. Сигнальный индикатор закупорки воздушного фильтра
  • 124. Сигнальный индикатор уровня жидкости рулевого управления
  • 125. Сигнальный индикатор ручного тормоза
  • 125. Сигнальный индикатор сигнализации
  • 126. Сигнальный индикатор неисправности тормозов
  • 128. Сигнальный индикатор блокировки осевого дифференциала
  • 129. Сигнальный индикатор блокировки колесного дифференциала
  • 129. Сигнальный индикатор включения раздатки
  • 131. Сигнальный индикатор зарядки батареи
  • 133-140. Микропроцессор
  • 134. Датчик уровня топлива
  • 135. Датчик температуры охлаждающей жидкости
  • 136. Датчик уровня охлаждающей жидкости
  • 137. Подсветка приборной панели
  • 139. Тахометр
  • 141. Индикатор безопасности
  • 142. Индикатор включения свечей подогрева
  • 144. Индикатор включения тормоза на выхлопе
  • 145. Индикатор включения дальнего света фар
  • 146. Индикатор включения ближнего света фар
  • 147. Индикатор включения поворотов прицепа
  • 148. Индикатор включения поворотов автомобиля
  • 149. Индикатор включения передних противотуманных фар
  • 150. Индикатор включения задних противотуманных фар
  • 151. Датчик давления масла
  • 152. Датчик давления воздуха в переднем мосту
  • 152. Датчик давления воздуха в заднем мосту
  • 157-166. Реле показания скорости
  • 165. Датчик скорости движения
  • 168. Лампа дальнего света
  • 168. Предохранитель дальнего света, левая сторона
  • 168. Лампа ближнего света, левая сторона
  • 168. Предохранитель ближнего света, левая сторона
  • 170. Лампа ближнего света, правая сторона
  • 170. Предохранитель ближнего света, правая сторона
  • 171. Лампа дальнего света
  • 171. Предохранитель дальнего света, правая сторона
  • 174. Реле дальнего света фар
  • 178. Реле ближнего света фар
  • 172-184. Комбинированный переключатель
  • 181. Реле передних противотуманных фар
  • 188-192. Выключатель задних противотуманных фар
  • 190-191. Лампы задних противотуманных фар
  • 197. Лампа левого верхнего габарита
  • 199. Лампа левого габарита кабины
  • 199. Лампа правого габарита кабины
  • 200. Левый передний малый фонарь
  • 201. Правый передний угловой фонарь
  • 202. Левый передний габарит
  • 202. Правый передний габарит
  • 203. Левый задний малый фонарь
  • 204. Правый задний малый фонарь
  • 205. Левый задний габарит
  • 206. Правый задний угловой фонарь
  • 206. Левый средний габарит
  • 207. Правый средний габарит
  • 208. Лампа правого верхнего габарита
  • 209-218. Освещение кабины
  • 211. Дверной выключатель на стороне пассажира
  • 217-218. Подсветка ступенек
  • 220. Подсветка прикуривателя
  • 225. Прикуриватель
  • 229. Предохранитель магнитолы
  • 227. Динамики левые
  • 229. Динамики правые
