ЭЛЕКТРИЧЕСКАЯ СИСТЕМА АВТОМОБИЛЯ FOTON AUMAN
ОБЗОР ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ
Электрические схемы
Электрические схемы см. в соответствующем разделе. Напряжение 24 В, минус на массе.
• На схеме отражены функции и внутренняя проводка различных электрических устройств
автомобиля.
• Цифровые обозначения под схемой указы вают номер вывода, расположенного над обозначением. Т.е. «6» означает номер 22 вывода под № 6. Номер линии размещен согласно последовательности.
• Цифровое обозначение вывода, указанное стрелкой соответствует номеру ввода. То есть, если стрелка указы вает на 22 над линией 6, это означает, что линия подключена к вводу № 6 (указанному стрелкой) на линии 22.

Блоки предохранителей и реле

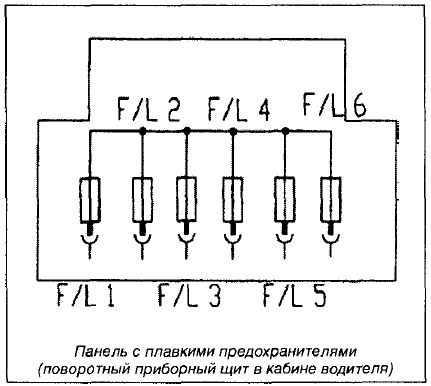

• Панель с плавкими предохранителями:




  • F/L 1 ................................................40 А, зеленый;
  • F/L 2 ................................................40 А, зеленый;
  • F/L 3 ................................................60 А, желтый;
  • F/L 4 ................................................80 А, черный;
  • F/L 5 ................................................60 А, желтый;
  • F/L 6 ................................................40 А, зеленый

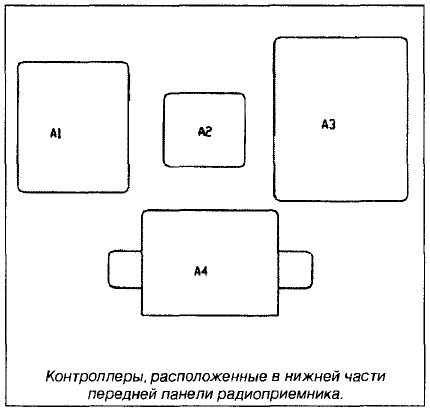

Различные контроллеры расположены в нижней части передней панели радиоприемника.

Описание (реле, предохранители):
  • F1 - Ключ зажигания, контроллер остановки двигателя;
  • F2 - Задний свет (зуммер), звуковой сигнал;
  • FЗ - Включение освещения, аварийные индикаторы;
  • F4 - Левое окно на электроприводе;
  • F5 - Правое окно на электроприводе;
  • F6 - (абаритные огни, поворотные огни, индикаторы скорости, передние, задние противотуманные фары, различные переключатели, подсветка приборной панели;
  • F7 - Двигатель вентилятора кондиционера, компрессор;
  • F8 - Вентилятор отопителя, силовой привод;
  • F9 - Прикуриватель;
  • F11 - М отор стеклоочистителя;
  • F12 - Левый дальний свет;
  • F13 - Правый дальний свет;
  • F14 - Предварительный подогрев двигателя;
  • F15 - Мотор бочка омывателя, подогрев осушителя (наклон кабины, контроллер остановки двигателя);
  • F16 - Магнитофон/ радиоприемник;
  • F17 - [орный тормоз, коробка отбора мощности, авторазгрузка;
  • F18 - Стоп-сигналы;
  • F21 - Межколесный/межосевой дифференциал;
  • F22 - Левая фара ближнего света;
  • F23 - Правая фара ближнего света;
  • F24 - Внутренняя подсветка, задние огни;
  • F25 - Панель управления/память радиостанций.

Реле:
  • JD1 - Реле вентилятора кондиционера;
  • JD2 - Реле огней заднего хода;
  • JD3 - Реле защиты включения;
  • JD4 - Реле компрессора;
  • JD5 - Реле коробки отбора мощности;
  • JD6 - Реле стоп-сигналов;
  • JD7 - Реле отопителя;
  • JD8 - Реле горного тормоза;
  • JD9 - Реле индикатора (40) скорости;
  • JD10 - Реле звукового сигнала;
  • JD11 - Реле прикуривателя;
  • JD12 - Реле индикатора (20) скорости;
  • JD13 - Реле ближнего света;
  • JD14 - Реле передних противотуманных огней;
  • JD15 - Реле малого света;
  • JD16 - Реле дальнего света;
  • JD17 - Реле защиты запуска;
  • JD18 - Индикатор скорости 60 реле.

Контроллеры:
  • А1 - Контроллер остановки двигателя;
  • А2 - Контроллер сигнала перегрева;
  • A3 - Контроллер предварительного подогрева;
  • A4 - Прерыватель.

• Цветовой код, назначение и сведения по замене предохранителей.
• Плавкие предохранители предназначены для защиты составных частей электрической схемы и устройств от повреждения вследствие скачка напряжения при коротком замыкании. Их установка производится в соответствии с потребляемой мощностью и особенностями электрического контура.
Стандартная схема тяжелого грузовика AUMAN включает 24 предохранителя (15А, 10-7,5 А, 5-5А,
все пластинчатого типа) они установлены на панели со стороны пассажирского кресла.
Предохранители трех цветов: синего (15 А), коричневого (7,5 А) и оранжевого (5 А).
Номинальная мощность предохранителя в два раза выше нормальной рабочей силы тока цепи.
Если сила тока в цепи превыш ает двойную номинальную мощность предохранителя, предохранитель выгорает, размыкая цепь. Это происходит в случае короткого замыкания.
В случае перегорания предохранителя следует в первую очередь проверить состояние электропроводки, установить причину короткого замыкания и заменить сгоревший предохранитель новым соответствующей мощности. Причиной короткого замыкания в сети может стать перегорание лампочки (перегорание нити накала может вызвать дуговой разряд). Если новая лампочка по прежнему не горит, проверьте предохранитель.

Значение цвета
Провода окрашены в 13 различных цветов.
Каж дому цвету соответствует определенное буквенное обозначение.
Буквенное обозначение - цветовой код:
В - Черный; G - Зеленый; L - Синий; О - Оранжевый; R - Красный; W - Белый; Y - Желтый; V - Розовый; Р - Фиолетовый; Вг - Коричневый; Gr - Серый.
Тип цветовой кодировки.
Основной цвет, цвет полоски и цвет точки составляют тройную цветовую кодировку (для простоты определения в некоторых случаях цветная точка заменяется тонкой цветной полоской).
Первое обозначение со ответствует основному цвету, т.е. указывает на основной цвет изоляции, второе обозначение - это цвет полоски и третье - цвет точки (или тонкой полоски).
