Электрооборудование TGS/TGX
06S-1580, 06S-1581 89S-0161, 89S-0162 26Х-0150, 28Х-0006, 30Х-0273

РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ ЭЛЕКТРИЧЕСКИХ СХЕМ


  • 1 Обозначение электродетали (пример: диод V100 в центральной электрической сети, место 53)
  • 2 Место установки на передней стороне центральной электрической сети (здесь: выбитый номер места 53)
  • 3 Штекерное соединение на задней стороне центральной электрической сети (здесь: штекер 78, разъем 8)
  • 4 Название, номер провода; для цветных проводов сокращение обозначения цвета, поперечное сечение указывается только при отклонении от 12
  • 5 Название, номер провода в скобках представляют собой токопроводящие соединения на плате
  • 6 Прерывание провода с указанием номера листа, на котором он продолжается (здесь: лист 2 — не
  • номер страницы), и номера пути (здесь: путь 4)
  • 7 Штекерное соединение (пример: одноконтактное штекерное соединение Х104)
  • 8 Место установки компонента (см.: обозначение мест установки)
  • 9 Путь тока (нумерация от 1 до 55/60 на каждую схему)

Места установки для автомобиля с левосторонним расположением рулевого управления

  • (А) Задняя часть
  • (В1) Двигатель
  • (В2) Коробка передач
  • (С) Передняя часть
  • (С1) Бампер
  • (С2) Подножка справа
  • (СЗ) Подножка слева
  • (Е6) Сектор центральной электрической водителя сети
  • (Е7) Салазки блоков управления
  • (Е8) Задняя стенка кабины пассажира
  • (F) Приборная панель
  • (F1) Средняя часть
  • (F2) Рулевая колонка/рулевое колесо
  • (F3) Педальный механизм
  • (F4) Передок внутри слева
  • (F5) Передок внутри справа
  • (F5) Передок внутри справа
  • (F6) Сиденье водителя
  • (F7) Сиденье пассажира
  • (F8) Консоль коробки передач
  • (G) Аккумуляторный отсек
  • (Н1) Центральная стойка со стороны
  • (Н2) Передняя стойка со стороны водителя
  • (J1) Центральная стойка со стороны
  • (J2) Передняя стойка со стороны пассажира
  • (L) Потолок/панель крыши
  • (N) Передний мост
  • (Р) Задний мост
  • (R1) Передние части рамы
  • (R2) Задняя часть рамы
  • (51) Дверь слева
  • (52) Дверь справа

СХЕМА СОЕДИНЕНИИ СЕРИИНОГО ОСНАЩЕНИЯ

Лист 1 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • А435 Блок управления EDC
  • F354 Главный предохранитель (клемма 30-1)
  • F355 Главный предохранитель (клемма 30-2)
  • F399 Предохранитель генератора (клемма 15)
  • G100 Аккумуляторная батарея 1
  • G101 Аккумуляторная батарея 2
  • G102 Генератор 1
  • К171 Реле потребителя (клемма 15)
  • М100 Стартер
  • Q101 Замок рулевого колеса
  • Х100 Подключение на массу двигателя
  • Х669 Штекерное соединение Блокировка стартера
  • Х1364 Перемычка центральной электрической сети (ZBR) 90/1-90/2
  • Х1365 Перемычка центральной электрической сети (ZBR) 90/2-91
  • Х1541 Штекерное соединение Ввод потенциала +
  • Х1551 Штекерное соединение Двигатель/ЕйС/коробка передач II
  • Х1913 Провод перемычки 30076 (блок МР)
  • Х1966 Штекерное соединение Замок зажигания
  • Х2549 Штекерное соединение IMR (стартер)
  • Х4829 Штекерное соединение Замок зажигания (клемма R)

Лист 2 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • F160 Предохранитель EBS (ABS), электропитание прицепа
  • F161 Предохранитель EBS (ABS), электропитание клапана регулирования давления
  • F162 Предохранитель блока управления EBS (ABS)
  • F243 Предохранитель постоянного плюса центрального бортового компьютера
  • F244 Предохранитель центрального бортового компьютера (клемма 30-1)
  • F245 Предохранитель центрального бортового компьютера (клемма 30-2)
  • F246 Предохранитель центрального бортового компьютера (клемма 15)
  • F371 Электропитание FFR (клемма 30)
  • F372 Электропитание FFR (клемма 15)
  • F400 Предохранитель замка рулевого колеса
  • F522 Предохранитель провода 30000
  • F523 Предохранитель провода 30000
  • Х1064 Перемычка на центральной электрической сети, поз. 37 (контакт 1-2)
  • Х1557 Штекерное соединение Рама слева
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х4643 Распределитель потенциалов провода 59104
  • 1 EBS

Лист 3 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • Х100 Подключение на массу двигателя
  • Х1539 Штекерное соединение Ввод - потенциала
  • Х1549 Штекерное соединение Двигатель/ЕОС/коробка передач I
  • Х1569 Штекерное соединение Освещение багажника
  • Х1570 Штекерное соединение Освещение багажника
  • Х1642 Точка массы кабины сзади приборной панели
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1827 Обжимное соединение провода 31000
  • Х1829 Обжимное соединение провода 31000
  • Х1830 Обжимное соединение провода 31002
  • Х1904 Шпилька Мб (коробка МР)
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • 1 Дверной модуль со стороны водителя
  • 2 Дверной модуль со стороны пассажира
  • 3 Дверной модуль

Лист 4 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • F582 Предохранитель FFR (клемма 15) ZDR/интерфейса
  • R134 Группа резисторов EDC
  • Х200 Штекер диагностики
  • Х1559 Штекерное соединение Двигатель/ЕРС/коробка передач IV
  • Х1996 Штекерное соединение Интерфейс регулирования промежуточной частоты вращения (FFR)
  • Х2544 Распределитель потенциалов 21-контактного К-провода
  • 1 Коробка отбора мощности I
  • 2 Коробка отбора мощности II
  • 3 Модуль управления заказчика (блок управления для внешнего обмена данными)

Лист 5 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • А435 Блок управления EDC
  • В124 Датчик температуры охлаждающей жидкости
  • В139 Щуп уровня охлаждающей жидкости
  • В371 Выключатель бачка для масла рулевого управления
  • В433 Датчик давления воздушного фильтра
  • F106 Предохранитель электрофакельного устройства
  • Н101 Контрольная лампа электрофакельного устройства
  • К102 Репе электрофакельного устройства
  • R100 Факельная свеча накаливания 1
  • Х100 Подключение на массу двигателя
  • Х1549 Штекерное соединение Двигатель/ЕйС/коробка передач I
  • Х1551 Штекерное соединение Двигатель/ЕРС/коробка передач II
  • Х1847 Штекерное соединение Датчик давления воздушного фильтра
  • Х1904 Шпилька Мб (коробка МР)
  • Y100 Электромагнитный клапан электрофакельного устройства
  • Y273 Электромагнитная муфта привода вентилятора

Лист 6 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • А942 Переключатель на рулевой колонке ретардера/коробки передач
  • А943 Мультифункциональное рулевое колесо
  • В434 Щуп уровня жидкости в системе сцепления
  • F583 Предохранитель FFR (клемма 15) переключателя/датчиков
  • Н145 Контрольная лампа ретардера
  • S1133 Кнопка тормоза-замедлителя
  • Х1972 Штекерное соединение Педальный механизм снаружи
  • Х4397 Штекерное соединение Мультифункциональное рулевое колесо
  • Х4644 Распределитель потенциалов провода 60028
  • 1 FFR (клемма 15), переключатель/датчики

Лист 7 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • В101 Датчик давления ресивера тормозного контура 1
  • В102 Датчик давления ресивера тормозного контура 2
  • В103 Датчик запаса топлива 1
  • В502 Датчик давления ресивера тормозного контура 3
  • F375 Предохранитель (клемма 15) кабины снаружи
  • G101 Аккумуляторная батарея 2
  • Н108 Контрольная лампа давления ресивера
  • Н149 Контрольная лампа блокировки кабины
  • Р102 Индикатор давления ресивера тормозного контура 1
  • Р103 Индикатор давления ресивера тормозного контура 2
  • Р104 Индикатор запаса топлива
  • R107 Осушитель воздуха
  • 5198 Выключатель блокировки кабины справа
  • 5199 Выключатель блокировки кабины слева
  • Х1544 Штекерное соединение Рама III
  • Х1557 Штекерное соединение Рама слева
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х3437 Штекерное соединение Рама II
  • 1 ТРМ
  • 2 ECAS

Лист 8 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • В269 Датчик температуры наружного воздуха
  • В270 Датчик уровня масла
  • F898 Предохранитель сирены
  • G101 Аккумуляторная батарея 2
  • Н102 Сирена
  • Н169 Сирена (двойной тон)
  • Н345 Контрольная лампа системы обогрева топливного фильтра
  • Р113 Блок индикации наружной температуры
  • S108 Переключатель на рулевой колонке (указатель поворота, стеклоочиститель и фары)
  • Х1545 Штекерное соединение Передняя часть слева
  • Х1547 Штекерное соединение Дверь слева
  • Х1551 Штекерное соединение Двигатель/ЕРС/коробка передач II
  • Х1557 Штекерное соединение Рама слева
  • Х1559 Штекерное соединение Двигатель/ЕйС/коробка передач IV
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1967 Штекерное соединение 1-й универсальный переключатель на рулевой колонке
  • Х3385 Штекерное соединение Моторный тормоз/EVB
  • Y281 Электромагнитный клапан моторного тормоза/EVB

Лист 9 из 22

  • А100 Центральная электрическая сеть
  • А250 Блок управления отопителя/кондиционера
  • А302 Центральный компьютер 2
  • А474 Устройство управления обогревом кабины без кондиционера/с кондиционером
  • В203 Бачок охлаждающей жидкости с реле высокого/низкого давления
  • F131 Предохранитель вентилятора отопителя
  • F397 Предохранитель системы обогрева передней части, кондиционер
  • Х1551 Штекерное соединение Двигатель/ЕРС/коробка передач И
  • Х1642 Точка массы кабины сзади приборной панели
  • Y114 Электромагнитная муфта компрессора
  • Y117 ЕР-клапан переднего кондиционера
  • 1 Регулятор вентилятора
  • 2 Вентилятор
  • 3 Температура
  • 4 Распределение воздушных потоков
  • 5 Боковые сопла
  • 6 Свежий/циркуляционный воздух
  • 7 Датчик теплообменника
  • 8 Датчик наружной температуры
  • 9 Датчик испарителя

Лист 10 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • F112 Предохранитель стеклоочистителя/стеклоомывателя
  • Н382 Контрольная лампа уровня промывочной жидкости
  • К106 Реле импульса стеклоочистителя
  • М102 Электродвигатель стеклоочистителя
  • М103 Насос стекпоомывателя
  • S108 Переключатель на рулевой колонке (указатель поворота, стеклоочиститель и фары)
  • Х1543 Штекерное соединение Двигатель стеклоочистителя
  • Х1545 Штекерное соединение Передняя часть слева
  • Х2003 Штекерное соединение 2-й универсальный выключатель на рулевой колонке

Лист 11 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • А410 Предохранитель
  • А477 Электронный иммобилайзер
  • F236 Предохранитель регулировки двигателя (клемма 15)
  • S477 Переключатель рычага управления коробкой передач
  • Х1559 Штекерное соединение Двигатель/ЕйС/коробка передач IV
  • Х1604 Штекерное соединение переключателя в кнопке включения
  • Х1971 Штекерное соединение Иммобилайзер

Лист 12 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • А408 Тахоспидограф
  • В110 Импульсный датчик тахоспидографа
  • F376 Предохранитель внутри кабины (клемма 15)
  • F398 Предохранитель приборной панели, тахоспидограф (клемма 15)
  • F412 Предохранитель приборной панели, тахоспидограф (клемма 30)
  • Н111 Центральная сигнальная лампа STOP
  • Н162 Предупредительный зуммер
  • Р101 Тахометр
  • Р106 Индикация температуры охлаждающей жидкости
  • Р107 Часы
  • Р116 Индикация давления наддува
  • Р118 Индикация скорости
  • Р119 Индикация пробега в километрах
  • Р120 Индикация дневного пробега
  • Х1535 Штекерное соединение Тахоспидограф
  • Х1536 Штекерное соединение Тахоспидограф
  • Х1537 Штекерное соединение Тахометрический датчик
  • Х1642 Точка массы кабины сзади приборной панели
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1833 Обжимное соединение провода 16000
  • Х3118 Штекерное соединение Распределитель провода 30000
  • Х3119 Штекерное соединение Распределитель провода 30009
  • Х4366 Штекерное соединение Импульсный распределитель — тахоспидограф
  • Х4645 Распределитель потенциалов провода 16000
  • Х4659 Штекерное соединение Сигнал V провода 16500
  • Х4660 Штекерное соединение Провод 16507, 4 импульса на метр
  • Х4663 Штекерное соединение Адаптер сигнала V провода 16514
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя
  • 1 Дополнительный отопитель
  • 2 Дверной модуль

13 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • Е177 Освещение пепельницы слева
  • F158 Предохранитель прикуривателя
  • R108 Прикуриватель
  • S329 Кнопка адаптивного контроля осветительных приборов
  • S1112 Переключатель сигнала поворота с задним противотуманным фонарем
  • Х1540 Штекерное соединение Рама I
  • Х1587 Штекерное соединение Соединение штепсельной розетки прицепа 2
  • Х1642 Точка массы кабины сзади приборной панели
  • Х4658 Штекерное соединение Освещение прикуривателя/пепельницы
Указание
Место установки Х1587 на седельном автомобиле — Е8!

Лист 14 из 22

  • А 100 Центральная электрическая сеть
  • А187 Фара слева
  • А188 Фара справа
  • А189 Задний габаритный фонарь слева
  • А190 Задний габаритный фонарь справа
  • А302 Центральный компьютер 2
  • Е108 Стояночный свет справа
  • Е109 Стояночный свет слева
  • Е114 Габаритный фонарь спереди справа
  • Е115 Габаритный фонарь спереди слева
  • Е116 Габаритный фонарь сзади справа
  • Е117 Габаритный фонарь сзади слева
  • Е118 Задний габаритный фонарь справа
  • Е119 Задний габаритный фонарь слева
  • F117 Предохранитель стояночного заднего габаритного фонаря слева
  • F118 Предохранитель стояночного заднего габаритного фонаря справа
  • G101 Аккумуляторная батарея 2
  • К116 Реле стояночного заднего габаритного фонаря
  • Х395 Штекерное соединение Габаритный фонарь и плафон кабины слева и справа
  • Х1540 Штекерное соединение Рама I
  • Х1544 Штекерное соединение Рама III
  • Х1545 Штекерное соединение Передняя часть слева
  • Х1550 Штекерное соединение Передняя часть справа
  • Х1557 Штекерное соединение Рама слева
  • Х1586 Штекерное соединение Соединение штепсельной розетки прицепа 1
  • 1 Боковые габаритные фонари слева
  • 2 Боковые габаритные фонари справа
Указание
Место установки Х1586 на седельном автомобиле — Е8!

Лист 15 из 22

  • А100 Центральная электрическая сеть
  • А187 Фара слева
  • А188 Фара справа
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • Е110 Ближний свет справа
  • Е111 Ближний свет слева
  • Е112 Дальний свет справа
  • Е113 Дальний свет слева
  • Е478 Дневной свет фар справа
  • Е479 Дневной свет фар слева
  • Н129 Контрольная лампа дальнего света
  • R109 Регулировочный потенциометр корректора угла наклона фар
  • S108 Переключатель на рулевой колонке (указатель поворота, стеклоочиститель и фары)
  • Х1545 Штекерное соединение Передняя часть слева
  • Х1550 Штекерное соединение Передняя часть справа
  • Х1642 Точка массы кабины сзади приборной панели
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1967 Штекерное соединение 1-й универсальный переключатель на рулевой колонке 1 для фар

Лист 16 из 22

  • А100 Центральная электрическая сеть
  • А189 Задний габаритный фонарь слева
  • А190 Задний габаритный фонарь справа
  • А302 Центральный компьютер 2
  • А438 Блок фонарей справа
  • А439 Блок фонарей слева
  • Е122 Противотуманная фара справа
  • Е123 Противотуманная фара слева
  • Е124 Задний противотуманный фонарь справа
  • Е125 Задний противотуманный фонарь слева
  • Е194 Фара дальнего света справа
  • Е195 Фара дальнего света слева
  • Е480 Сигнал поворота справа
  • Е481 Сигнал поворота слева
  • Х1544 Штекерное соединение Рама III
  • Х1545 Штекерное соединение Передняя часть слева
  • Х1550 Штекерное соединение Передняя часть справа
  • Х1642 Точка массы кабины сзади приборной панели
  • Х1644 Точка массы кабины рядом с центральной электрической сетью

Лист 17 из 22

  • А100 Центральная электрическая сеть
  • А189 Задний габаритный фонарь слева
  • А190 Задний габаритный фонарь справа
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • В337 Тормозной датчик EBS
  • В369 Электрический выключатель контрольной лампы стояночного тормоза
  • Е102 Фара заднего хода справа
  • Е103 Фара заднего хода слева
  • F314 Предохранитель фары заднего хода
  • G101 Аккумуляторная батарея 2
  • Н112 Стоп-сигнал справа
  • Н113 Стоп-сигнал слева
  • Н117 Контрольная лампа стояночного тормоза
  • Х1540 Штекерное соединение Рама I
  • Х1544 Штекерное соединение Рама III
  • Х1586 Штекерное соединение Соединение штепсельной розетки прицепа 1
  • Х1587 Штекерное соединение Соединение штепсельной розетки прицепа 2
  • Х1627 Штекерное соединение Фара заднего хода
  • Х1834 Обжимное соединение провода 71300
  • Х2497 Штекерное соединение Распределитель провода 16109
  • Х4259 Адаптер зуммера заднего хода в заднем фонаре
  • 1 Выключатель передачи заднего хода
Указание
Место установки Х1586 и Х1587 на седельном автомобиле — Е8!

Лист 18 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • А451 Дверной модуль слева
  • А452 Дверной модуль справа
  • А465 Дверной замок слева
  • А466 Дверной замок справа
  • Е127 Светильник салона слева
  • Е128 Светильник салона справа
  • Е268 Освещение подножки справа
  • Е269 Освещение подножки слева
  • F125 Предохранитель вспомогательного освещения
  • F128 Предохранитель постоянных потребителей
  • R106 Потенциометр подсветки приборной панели
  • Х395 Штекерное соединение Габаритный фонарь и плафон кабины слева и справа
  • Х1546 Штекерное соединение Дверь справа
  • Х1547 Штекерное соединение Дверь слева
  • Х1557 Штекерное соединение Рама слева
  • Х1569 Штекерное соединение Освещение багажника
  • Х1570 Штекерное соединение Освещение багажника
  • Х1836 Обжимное соединение провода 58000
  • Х2542 21-контактный распределитель потенциалов провода 58000
  • Х2543 21-контактный распределитель потенциалов провода 30006
  • Х4646 Распределитель потенциалов провода 58300
  • 1 Дверной модуль
  • 2 Клемма 58, приглушенный свет

Лист 19 из 22

  • А100 Центральная электрическая сеть
  • А187 Фара слева
  • А188 Фара справа
  • А189 Задний габаритный фонарь слева
  • А190 Задний габаритный фонарь справа
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • Н119 Контрольная лампа указателя поворота прицепа
  • Н120 Указатель поворота спереди справа
  • Н121 Указатель поворота спереди слева
  • Н122 Указатель поворота сзади справа
  • Н123 Указатель поворота сзади слева
  • Н124 Указатель поворота сбоку справа
  • Н125 Указатель поворота сбоку слева
  • Н380 Контрольная лампа указателя поворота тягача справа
  • Н381 Контрольная лампа указателя поворота тягача слева
  • 5108 Переключатель на рулевой колонке (указатель поворота, стеклоочиститель и фары)
  • 5109 Переключатель аварийной световой сигнализации
  • Х1540 Штекерное соединение Рама I
  • Х1544 Штекерное соединение Рама III
  • Х1545 Штекерное соединение Передняя часть слева
  • Х1550 Штекерное соединение Передняя часть справа
  • Х1586 Штекерное соединение Соединение штепсельной розетки прицепа 1
  • Х1967 Штекерное соединение 1-й универсальный переключатель на рулевой колонке
Указание
Место установки Х1586 на седельном автомобиле — Е8!

Лист 20 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • G101 Аккумуляторная батарея 2
  • 5580 Кнопка пуска двигателя (блок МР)
  • 5581 Кнопка остановки двигателя (блок МР)
  • Х327 Штекерное соединение с электромагнитными клапанами на раме
  • Х637 Штекерное соединение Блокировка дифференциала заднего моста
  • Х1540 Штекерное соединение Рама I
  • Х1544 Штекерное соединение Рама III
  • Х1551 Штекерное соединение Двигатель/ЕБС/коробка передач II
  • Х1557 Штекерное соединение Рама слева
  • Х1586 Штекерное соединение Соединение штепсельной розетки прицепа 1
  • Х1587 Штекерное соединение Соединение штепсельной розетки прицепа 2
  • 1 Электромагнитный клапан блокировки межколесного дифференциала заднего моста
  • 2 Выключатель для индикации блокировки межколесного дифференциала
  • 3 Электромагнитный клапан блокировки межколесного дифференциала заднего моста
  • 4 Контрольная лампа блокировки межколесного дифференциала заднего моста
  • 5 Контрольная лампа блокировки межосевого дифференциала
  • 6 Электромагнитный клапан блокировки межосевого дифференциала
  • 7 Электромагнитный клапан коробки отбора мощности I
  • 8 Линия передачи данных
  • 9 Электропитание прицепа (предохранитель переполнения)
  • 10 Управление задним или передним поддерживающим мостом прицепа
  • 11 Реле давления контроля стояночного тормоза прицепа
  • 12 Контрольная лампа индикатора износа тормоза прицепа
Указание
Место установки Х1586 и Х1587 на седельном автомобиле — Е8!

Лист 21 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • Х1553 Штекерное соединение Двигатель/ЕОС/коробка передач III
  • Х1559 Штекерное соединение Двигатель/ЕОС/коробка передач IV
  • Х1562 Штекерное соединение Коробка передач
  • Х1948 Штекерное соединение Двигатель/коробка передач
  • Х1972 Штекерное соединение Педальный механизм снаружи
  • Х1983 Шпилька Мб (коробка МР)
  • 1 Выключатель передачи заднего хода
  • 2 Датчик хода сцепления
  • 3 Нейтральное положение коробки передач
  • 4 Частота вращения на входе коробки передач
  • 5 Выключатель передачи заднего хода
  • 6 Модуль управления коробкой передач
  • 7 Диагностика AS-Tronic
  • 8 Модуль управления коробкой передач
  • 9 Модуль управления коробкой передач

Лист 22 из 22

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • Х1553 Штекерное соединение Двигатель/ЕОС/коробка передач 111
  • Х1559 Штекерное соединение Двигатель/ЕРС/коробка передач IV
  • Х1951 Штекерное соединение Двигатель/коробка передач
  • Х1983 Шпилька Мб (коробка МР)
  • Х3462 Штекерное соединение Двигатель — коробка отбора мощности
  • 1 Электромагнитный клапан ресивера
  • 2 Датчик температуры интардера
  • 3 Клапан пропорционального регулирования интардера
  • 4 Электромагнитный клапан ресивера/датчик фактического давления
  • 5 Контрольная лампа коробки отбора мощности I
  • 6 Контрольная лампа коробки отбора мощности II

СХЕМЫ СОЕДИНЕНИЙ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ

Лист 1 из 1

  • А Розетка прицепа N 24 В 7-контактная
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • G101 Аккумуляторная батарея 2
  • ХЗЗО Розетка N 24 В
  • Х1540 Штепсельный разъем Рама I
  • Х1586 Штепсельный разъем Соединение штепсельной розетки прицепа 1
Указание
Место установки Х1586 у задней стенки Е8!

Лист 1 из 1

  • А Розетка прицепа N 24 В 7-контактная
  • В Розетка прицепа S 24 В 7-контактная
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • G101 Аккумуляторная батарея 2
  • Х329 Розетка S 24 В
  • ХЗЗО Розетка N 24 В
  • Х1540 Штекерное соединение Рама I
  • Х1586 Штекерное соединение Соединение штепсельной розетки прицепа 1
  • Х1587 Штекерное соединение Соединение штепсельной розетки прицепа 2
Указание
Место установки Х1586 и Х1587 на седельном автомобиле — Е8!

Лист 1 из 1

  • А Контрольная лампа ASR
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • Н140 Контрольная лампа информации по ASR/ESP
Указание
Основное оборудование, см. схему соединений EBS!

Лист 1 из 1

  • А Клавишный выключатель порогов проскальзывания антипробуксовочной системы
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • S256 Клавиша повышения порога проскальзывания ASR или ASR/ESP
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя

Лист 1 из 1

  • А Выключатель аккумуляторной батареи, механический
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • G100 Аккумуляторная батарея 1
  • М100 Стартер
  • S149 Прерыватель + аккумуляторной батареи

Лист 1 из 1

  • А Блокировка межосевого и межколесного дифференциала заднего моста
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • G101 Аккумуляторная батарея 2
  • Н398 Контрольная лампа блокировки межколесного дифференциала заднего моста
  • Н407 Контрольная лампа блокировки межосевого дифференциала заднего моста
  • 5185 Выключатель индикации блокировки межколесного дифференциала заднего моста
  • 5186 Выключатель индикации блокировки межколесного дифференциала 2-го заднего моста
  • 5187 Выключатель блокировки межколесного дифференциала заднего моста
  • S212 Выключатель блокировки межосевого дифференциала
  • S254 Выключатель индикации блокировки межосевого дифференциала заднего моста
  • Х327 Штекерное соединение с электромагнитным клапаном на раме
  • Х637 Штекерное соединение Блокировка дифференциала заднего моста
  • Х1544 Штекерное соединение Рама III
  • Х1557 Штекерное соединение Рама слева
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя
  • Y145 Электромагнитный клапан блокировки межколесного дифференциала заднего моста
  • Y150 Электромагнитный клапан блокировки межосевого дифференциала

Лист 1 из 1

  • А Блокировка межколесного дифференциала заднего моста
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • G101 Аккумуляторная батарея 2
  • Н398 Контрольная лампа блокировки межколесного дифференциала заднего моста
  • S185 Выключатель индикации блокировки межколесного дифференциала заднего моста
  • S187 Выключатель блокировки межколесного дифференциала заднего моста
  • Х327 Штекерное соединение с электромагнитным клапаном на раме
  • Х637 Штекерное соединение Блокировка дифференциала заднего моста
  • Х1544 Штекерное соединение Рама III
  • Х1557 Штекерное соединение Рама слева
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя
  • Y145 Электромагнитный клапан блокировки межколесного дифференциала заднего моста

Лист 1 из 3

  • А Модуль регулировки давления переднего моста слева
  • В Модуль регулировки давления переднего моста справа
  • С Модуль регулировки давления заднего моста
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • В119 Датчик частоты вращения переднего моста слева
  • В120 Датчик частоты вращения переднего моста справа
  • В121 Датчик частоты вращения ведущего моста слева
  • В122 Датчик частоты вращения ведущего моста справа
  • В332 Датчик износа тормозной накладки переднего моста справа
  • ВЗЗЗ Датчик износа тормозной накладки переднего моста слева
  • В334 Датчик износа тормозной накладки ведущего моста справа
  • В335 Датчик износа тормозной накладки ведущего моста слева
  • В337 Тормозной датчик EBS
  • Х1548 Штекерное соединение Рама IV
  • Х1557 Штекерное соединение Рама слева
  • Х3630 Жгут проводов переходника датчика износа тормозной накладки ведущего моста
  • Y262 Модуль регулировки давления переднего моста справа
  • Y263 Модуль регулировки давления переднего моста слева
  • Y264 Модуль регулировки давления заднего моста

Лист 2 из 3

  • А Розетка прицепа
  • В Контрольные лампы
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • А407 Приборная панель
  • F160 Предохранитель EBS/ABS электропитания прицепа
  • G101 Аккумуляторная батарея 2
  • Н107 ABS тягача/прицепа
  • Н140 Контрольная лампа информации по ASR
  • Н151 Контрольная лампа информации по ABS прицепа
  • Н415 Контрольная лампа устойчивости автомобиля
  • Х317 Розетка прицепа ABS
  • Х1542 Штекерное соединение Рама II
  • Х1548 Штекерное соединение Рама IV

Лист 3 из 3

  • А Электропитание
  • В Модуль управления прицепом
  • С Пороги проскальзывания антипробуксовочной системы
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • F161 Предохранитель EBS (ABS), электропитание клапана регулирования давления
  • F162 Предохранитель блока управления EBS (ABS)
  • S256 Клавиша повышения порога проскальзывания ASR или ASR/ESP
  • Х1540 Штекерное соединение Рама I
  • Х1548 Штекерное соединение Рама IV
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х4664 Штекерное соединение ASR
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя
  • Y278 Модуль управления прицепом
Указание
*Распознавание отсоединения штекера: Пружина короткозамыкателя зафиксирована посредством Х1/15 отсека блока управления в подсоединенном состоянии. В неподсоединенном состоянии контакты
Х1/12 и Х1/18 замкнуты накоротко!

Лист 1 из 4

  • А Модуль регулировки давления переднего моста слева
  • В Модуль регулировки давления переднего моста справа
  • С Тормозной датчик
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • В119 Датчик частоты вращения переднего моста слева
  • В120 Датчик частоты вращения переднего моста справа
  • В332 Датчик износа тормозной накладки переднего моста справа
  • ВЗЗЗ Датчик износа тормозной накладки переднего моста слева
  • В337 Тормозной датчик EBS
  • Х1548 Штекерное соединение Рама IV
  • Х1557 Штекерное соединение Рама слева
  • Y262 Модуль регулировки давления переднего моста справа
  • Y263 Модуль регулировки давления переднего моста слева

Лист 2 из 4

  • А Модуль регулировки давления заднего моста
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • В121 Датчик частоты вращения ведущего моста слева
  • В122 Датчик частоты вращения ведущего моста справа
  • В334 Датчик износа тормозной накладки ведущего моста справа
  • В335 Датчик износа тормозной накладки ведущего моста слева
  • В529 Датчик износа тормозной накладки дополнительного моста справа
  • В530 Датчик износа тормозной накладки дополнительного моста слева
  • Х1548 Штекерное соединение Рама IV
  • Х3630 Жгут проводов переходника датчика износа тормозной накладки ведущего моста
  • Х3672 Жгут проводов переходника датчика износа тормозной накладки дополнительного моста
  • Y264 Модуль регулировки давления заднего моста

Лист 3 из 4

  • А Розетка прицепа
  • В Контрольные лампы
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • А407 Приборная панель
  • F160 Предохранитель EBS (ABS), электропитание прицепа
  • G101 Аккумуляторная батарея 2
  • Н107 ABS тягача/прицепа
  • Н140 Контрольная лампа информации по ASR
  • Н151 Контрольная лампа информации по ABS прицепа
  • Н415 Контрольная лампа устойчивости автомобиля
  • Х317 Розетка прицепа ABS
  • Х1542 Штекерное соединение Рама II
  • Х1548 Штекерное соединение Рама IV

Лист 4 из 4

  • А Электропитание
  • В Модуль управления прицепом
  • С Пороги проскальзывания антипробуксовочной системы
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • F161 Предохранитель EBS (ABS), электропитание клапана регулирования давления
  • F162 Предохранитель блока управления EBS (ABS)
  • S256 Клавиша повышения порога проскальзывания ASR или ASR/ESP
  • Х1540 Штекерное соединение Рама I
  • Х1548 Штекерное соединение Рама IV
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х4664 Штекерное соединение ASR
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя
  • Y278 Модуль управления прицепом
Указание
*Распознавание отсоединения штекера: Пружина короткозамыкателя зафиксирована посредством Х1/15 отсека блока управления в подсоединенном состоянии. В неподсоединенном состоянии контакты
Х1/12 и Х1/18 замкнуты накоротко!

Лист 1 из 2

  • А Электропитание
  • В Пульт ДУ
  • С Контрольная лампа
  • А100 Центральная электрическая сеть
  • А143 Блок управления ECAS
  • А221 Пульт flyECAS
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • F164 Предохранитель ECAS (клемма 30)
  • F375 Предохранитель кабины снаружи (клемма 15)
  • Н394 Контрольная лампа ECAS неисправности/предупреждения
  • Х770 Штекерное соединение ECAS, уровень подвески II
  • Х1644 Точка массы кабины рядом с центральной электрической сетью

Лист 2 из 2

  • А Датчики перемещения
  • В Датчики давления
  • С Электромагнитные клапаны
  • А100 Центральная электрическая сеть
  • А143 Блок управления ECAS
  • А302 Центральный компьютер 2
  • В129 Датчик перемещения заднего моста слева
  • В130 Датчик перемещения заднего моста справа
  • Х1945 Штекерное соединение ECAS/CDC
  • Y132 Клапанный блок ECAS

Лист 1 из 2

  • А Электропитание
  • В Пульт ДУ
  • С Контрольная лампа
  • А100 Центральная электрическая сеть
  • А143 Блок управления ECAS
  • А221 Пульт ДУ ECAS
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • F164 Предохранитель ECAS (клемма 30)
  • F375 Предохранитель кабины снаружи (клемма 15)
  • Н394 Контрольная лампа ECAS неисправности/предупреждения
  • Х770 Штекерное соединение ECAS, уровень подвески II
  • Х1644 Точка массы кабины рядом с центральной электрической сетью

Лист 2 из 2

  • А Датчики перемещения
  • В Датчики давления
  • С Электромагнитные клапаны
  • А100 Центральная электрическая сеть
  • А143 Блок управления ECAS
  • А302 Центральный компьютер 2
  • В130 Датчик перемещения заднего моста справа
  • Х1945 Штекерное соединение ECAS/CDC
  • Y132 Клапанный блок ECAS

Лист 1 из 2

  • А Кнопка
  • В Пульт ДУ
  • А100 Центральная электрическая сеть
  • А143 Блок управления ECAS
  • А221 Пульт ДУ ECAS
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • F164 Предохранитель ECAS (клемма 30)
  • F375 Предохранитель кабины снаружи (клемма 15)
  • Н394 Контрольная лампа ECAS неисправности/предупреждения
  • S267 Кнопка ECAS системы поддержки при трогании с места
  • S954 Кнопка ECAS, подъем/опускание заднего поддерживающего/переднего поддерживающего моста
  • Х770 Штекерное соединение ECAS, уровень подвески II
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя

Лист 2 из 2

  • А Датчики перемещения
  • В Датчики давления
  • С Электромагнитные клапаны
  • А100 Центральная электрическая сеть
  • А143 Блок управления ECAS
  • А302 Центральный компьютер 2
  • В129 Датчик перемещения заднего моста слева
  • В130 Датчик перемещения заднего моста справа
  • В610 Датчик давления заднего моста слева
  • Х1945 Штекерное соединение ECAS/CDC
  • Y161 Блок электромагнитных клапанов ECAS заднего моста (II = заднего/переднего поддерживающих мостов)
  • 1 Маркировочная насадка „1“ на штекере Y 161/61
  • 2 Маркировочная насадка „2“ на штекере Y161/62

Лист 1 из 3

  • А Датчик магистрального давления
  • В Клапан пропорционального регулирования топлива
  • С Цилиндр рециркуляции отработанных газов
  • D Цилиндры 1+2
  • Е Цилиндры 3+4
  • F Цилиндры 5+6
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А435 Блок управления EDC
  • В487 Датчик давления магистрали
  • Y280 Цилиндр рециркуляции отработанных газов
  • Y332 Клапан пропорционального регулирования топлива
  • Y341 Инжектор 1-го цилиндра
  • Y342 Инжектор 2-го цилиндра
  • Y343 Инжектор 3-го цилиндра
  • Y344 Инжектор 4-го цилиндра
  • Y345 Инжектор 5-го цилиндра
  • Y346 Инжектор 6-го цилиндра

Лист 2 из 3

  • А Датчик температуры воды
  • В Коленчатый вал
  • С Распределительный вал
  • D Датчик давления топлива
  • Е Датчик температуры воздуха
  • F Датчик давления наддува
  • G Датчик давления масла
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А435 Блок управления EDC
  • В104 Датчик давления масла
  • В123 Датчик температуры наддувочного воздуха EDC/СПГ
  • В124 Датчик температуры охлаждающей жидкости
  • В125 Датчик давления наддувочного воздуха
  • В377 Датчик давления топлива
  • В488 Инкрементный датчик частоты вращения
  • В489 Сегментный датчик частоты вращения

Лист 3 из 3

  • А Шина данных M-CAN
  • В Диагностика
  • С Точка массы блока
  • D Электропитание
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • А435 Блок управления EDC
  • F163 Предохранитель регулировки двигателя (клемма 30)
  • F236 Предохранитель регулировки двигателя (клемма 15)
  • F355 Главный предохранитель (клемма 30-2)
  • Н109 Контрольная лампа давления масла
  • Н296 Контрольная лампа EDC (сбой)
  • Н374 Контрольная лампа загрязнения воздушного фильтра
  • Х1559 Штекерное соединение Двигатель/ЕОС/коробка передач IV
  • Х1906 Шпилька Мб (коробка МР)
  • Х1907 Шпилька Мб (коробка МР)
  • Х2544 Распределитель потенциалов 21-контактного К-провода
  • Х3381 Шпилька (блок МР)

Лист 1 из 4

  • А Датчик магистрального давления
  • В Регулируемая рециркуляция отработанных газов
  • С Цилиндры 1+2
  • D Цилиндры 3+4
  • Е Цилиндры 5+6
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А435 Блок управления EDC
  • В487 Датчик давления магистрали
  • В673 Датчик перемещения цилиндра E-AGR
  • Y341 Инжектор 1-го цилиндра
  • Y342 Инжектор 2-го цилиндра
  • Y343 Инжектор 3-го цилиндра
  • Y344 Инжектор 4-го цилиндра
  • Y345 Инжектор 5-го цилиндра
  • Y346 Инжектор 6-го цилиндра
  • Y458 Клапан пропорционального регулирования E-AGR
  • Y460 Отключающий клапан — E-AGR/регулируемый EVB

Лист 2 из 4

  • А Датчик температуры воды
  • В Коленчатый вал
  • С Распределительный вал
  • D Датчик давления топлива
  • Е Клапан пропорционального регулирования топлива
  • F Датчик температуры воздуха
  • G Давление наддува/датчик температуры
  • Н Датчик давления масла
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А435 Блок управления EDC
  • В104 Датчик давления масла
  • В123 Датчик температуры наддувочного воздуха EDC/СПГ
  • В124 Датчик температуры охлаждающей жидкости
  • В377 Датчик давления топлива
  • В488 Инкрементный датчик частоты вращения
  • В489 Сегментный датчик частоты вращения
  • В623 Давление наддува/датчик температуры
  • Y332 Клапан пропорционального регулирования топлива

Лист 3 из 4

  • А Шина данных M-CAN
  • В Шина данных CAN-HD OBD
  • С Диагностика
  • D Точка массы блока
  • Е Электропитание
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • А435 Блок управления EDC
  • F163 Предохранитель регулировки двигателя (клемма 30)
  • F236 Предохранитель регулировки двигателя (клемма 15)
  • F355 Главный предохранитель (клемма 30-2)
  • Х1559 Штекерное соединение Двигатель/ЕОС/коробка передач IV
  • Х1906 Шпилька Мб (коробка МР)
  • Х1907 Шпилька Мб (коробка МР)
  • Х2544 Распределитель потенциалов 21-контактного К-провода
  • Х3381 Шпилька (блок МР)

Лист 4 из 4

  • А Датчик температуры отработанных газов 1
  • В Датчик относител ьного давления отработанны х газов
  • А100 Центральная электрическая сеть
  • А302 Центральны й компьютер 2
  • А407 Приборная панель
  • А435 Блок управления EDC
  • В561 Д атчик тем пературы отработанных газов 1 (перед ф ильтром)
  • В683 Д атчик относительного давления отработанных газов
  • Н109 Контрольная лам па давления масла
  • Н296 Контрольная лам па EDC (сбой)
  • Н374 Контрольная лам па загрязнения воздуш ного фильтра

Лист 1 из 1

  • А Электропитание
  • В Сенсорный выключатель передней панели
  • С Деблокирующий выключатель
  • D Кнопки опрокидывания
  • Е Насос опрокидывания
  • А100 Центральная электрическая сеть
  • А302 Центральны й компьютер 2
  • В693 Сенсорный выключатель передней панели
  • F190 Предохранитель устройства опрокиды вания кабины
  • К415 Реле устройства опрокидывания кабины
  • М137 Насос устройства опрокидывания кабины
  • S375 Кнопка вклю чения устройства опрокидывания кабины
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1842 Штекерное соединение Устройство опрокидывания кабины
  • Х4858 Штекерное соединение Датчики передней панели

Лист 1 из 1

  • А Отрегулированный моторный тормоз/EVB
  • В Кнопочный выключатель тормоза-замедлителя без многофункционального рулевого колеса
  • С Кнопочны й вы клю чатель то рм оза-зам едлителя при наличии многофункционального рулевого колеса
  • А100 Центральная электрическая сеть
  • А302 Центральны й компьютер 2
  • А402 Устройство управления EBS
  • А403 Компью тер для управления автомобилем
  • А407 Приборное оборудование
  • А437 Сенсорны й переключатель тормоза-замедлителя
  • А942 Переклю чатель на рулевой колонке ретардера/коробки передач
  • Н145 Контрольная лампа ретардера
  • Х1557 Штепсельный разъем Рама слева
  • Х1904 Резьбовая шпилька Мб (блок МР)
  • Х1969 Штепсельный разъем Выключатель моторного тормоза
  • Х2408 Штепсельный разъем модуль EVB
  • Х3385 Штепсельны й разъем М оторны й тормоз/EVB
  • Х4397 Штепсельны й разъем М ультиф ункциональное рулевое колесо
  • Y281 Электром агнитны й клапан моторного тормоза/EVB
  • Y355 Модуль EVB

Лист 1 из 1

  • A FFR
  • В EBS
  • С ZB R
  • D Адаптер дополнительного оборудования
  • Е Нагрузочный резистор
  • А100 Центральная электрическая сеть
  • А302 Центральны й компьютер 2
  • А402 Устройство управления EBS
  • А403 Компьютер для управления автомобилем
  • R155 Нагрузочный резистор T-CAN
  • Х1559 Штепсельны й разъем Двигатель/ЕDС /коробка передач IV
  • Х1948 Штепсельный разъем Двигатель/коробка передач
  • Х4669 Адаптер дополнительного оборудования
Указание
На автомобилях с системой ТРМ нагрузочны й резистор шины T-CAN установлен на раме в модуле ТРМ!

Лист 1 из 1

  • А Стеклоподъемник, консоль коробки передач для двери слева
  • В Стеклоподъемник, консоль коробки передач для двери справа
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • S526 Кнопка стеклоподъем ника справа
  • S527 Кнопка стеклоподъем ника слева
  • Х1733 Штекерное соединение Выключатель стеклоподъемника
  • 1 См. схему соединений дверного модуля

Лист 1 из 2

  • А Передний делитель, задний делитель
  • А100 Центральная электрическая сеть
  • А302 Центральны й компьютер 2
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • Н195 Контрольная лампа переднего делителя
  • Н377 Контрольная лампа заднего делителя
  • S477 Переключатель рычага управления коробкой передач
  • Х1553 Штекерное соединение Двигатель/ЕDС/коробка передач III
  • Х1562 Штекерное соединение Коробка передач
  • Х1604 Штекерное соединение Переключатель в кнопке вклю чения
  • Х1948 Штекерное соединение Двигатель/коробка передач
  • Х1972 Штекерное соединение Педальный механизм снаружи
  • Y307 Электромагнитный клапан группы делителя и заднего делителя
  • Y308 Усилитель привода сцепления

Лист 2 из 2

  • А Датчик хода сцепления
  • В Частота вращения на входе в коробку передач
  • С Нейтральное положение коробки передач
  • D Соединение T-CAN
  • Е Выключатель передачи заднего хода
  • F Щуп уровня жидкости в системе сцепления
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильны й компьютер
  • В362 Датчик хода сцепления
  • В368 Индукционный датчик частоты вращения на входе в коробку передач
  • В434 Щуп уровня жидкости в системе сцепления
  • F314 Предохранитель фары заднего хода
  • S104 Выключатель передачи заднего хода
  • S172 Переключатель нейтрального положения коробки передач
  • Х1553 Штекерное соединение Двигатель/EDC/коробка передач III
  • Х1559 Штекерное соединение Двигатель/ЕDС/коробка передач IV
  • Х1562 Штекерное соединение Коробка передач
  • Х1627 Штекерное соединение Фары заднего хода
  • Х1948 Штекерное соединение Двигатель/коробка передач
  • Х1972 Штекерное соединение Педальный механизм снаружи
  • Х1983 Шпилька Мб (коробка МР)

Лист 1 из 2

  • А Передний делитель, задний делитель
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Компьютер для управления автомобилем
  • А407 Приборное оборудование
  • Н195 Контрольная лампа переднего делителя
  • Н377 Контрольная лампа заднего делителя
  • S477 Переключатель рычага управления коробкой передач
  • Х1553 Штепсельный разъем Двигатель/EDC/коробка передач III
  • Х1562 Штепсельный разъем КПП
  • Х1604 Штепсельный разъем Переключатель в кнопке включения
  • Х1948 Штепсельный разъем Двигатель/коробка передач
  • Х1972 Штепсельный разъем Педальный механизм снаружи
  • Y307 Электромагнитный клапан группы делителя и заднего делителя
  • Y308 Усилитель привода сцепления

Лист 2 из 2

  • А датчик хода сцепления
  • В Частота вращ ения на входе в коробку передач
  • С Нейтральное положение коробки передач
  • D Соединение T-CAN
  • Е Щуп уровня жидкости в системе сцепления
  • F Настройка фонаря заднего хода
  • G Выключатель передачи заднего хода
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Компьютер для управления автомобилем
  • В362 датчик хода сцепления
  • В368 Индукционный датчик частоты вращения на входе в коробку передач
  • В434 Щуп уровня жидкости в системе сцепления
  • F314 Предохранитель фары заднего хода
  • К250 Реле фар заднего хода
  • S104 Выключатель передачи заднего хода
  • S172 Переключатель нейтрального положения коробки передач
  • Х1553 Штепсельный разъем Двигатель/ЕDС/коробка передач III
  • Х1559 Штепсельный разъем Двигатель/ЕDС/коробка передач IV
  • Х1562 Штепсельный разъем КПП
  • Х1627 Штепсельный разъем Фары заднего хода
  • Х1644 Точка массы кабины рядом с электрической бортовой сетью
  • Х1948 Штепсельный разъем Двигатель/коробка передач
  • Х1972 Штепсельный разъем Педальный механизм снаружи
  • Х1983 Резьбовая шпилька Мб (блок МР)

Лист 1 из 1

  • А Индикация ремня
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • Н177 Контрольная лампа ремня безопасности
  • S252 Переклю чатель в замке ремня безопасности водителя
  • Х600 Штекерное соединение Индикация ремня водителя/среднего сиденья
  • Х2541 21-контактны й распределитель потенциалов провода 31000

Лист 1 из 1

  • А Прицеп
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А372 Распределительная коробка прицепа 24В
  • F229 Предохранитель прицепа 24В
  • G100 Аккум уляторная батарея 1
  • G101 Аккум уляторная батарея 2
  • К319 Реле прицепа 24В
  • Х100 П одклю чение к массе двигателя
  • Х805 Штекерное соединение для прицепа 24 В
  • Х806 Штекерное соединение для прицепа 24 В
  • Х807 Штекерное соединение для прицепа 24 В
  • Х808 Штепсельная розетка прицепа 24В
  • Х4643 Распределитель потенциалов провода 59104
Указание
Место установки Х 808 для задней стенки Е8!

Лист 1 из 1

  • A I-CAN
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • А408 Тахоспидограф
  • F398 Предохранитель приборной панели, тахоспидограф (клемма 15)
  • Х1535 Штекерное соединение Тахоспидограф
  • Х1644 Точка массы кабины рядом с центральной электрической сетью

Лист 1 из 1

  • A I-CAN
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • А408 Тахоспидограф
  • F398 Предохранитель приборной панели, тахоспидограф (клемма 15)
  • Х1535 Штекерное соединение Тахоспидограф
  • Х1644 Точка массы кабины рядом с центральной электрической сетью

Лист 1 из 1

  • А Внутреннее освещение на панели крыши, белый/красный
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • Е275 Плафон кабины на панели крыши, белый/красный
  • Е276 Плафон кабины на панели крыши, белый/красный
  • S405 Выключатель внутреннего освещения, красный
  • S540 Выключатель внутреннего освещения, белый
  • Х1580 Штекерное соединение Внутреннее освещение
  • Х1581 Штекерное соединение Выключатель внутреннего освещения
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х2543 21-контактный распределитель потенциалов провода 30006
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя

Лист 1 из 1

  • А Светильники салона дневного освещения
  • А100 Центральная электрическая сеть
  • А302 Центральны й компьютер 2
  • Е496 Светильник салона/дневное освещение слева
  • Е497 Светильник салона/дневное освещение справа
  • Х395 Штекерное соединение Габаритный фонарь и плафон кабины слева и справа
  • Х2542 21 -контактный распределитель потенциалов провода 58000
  • Х4720 Штекерное соединение Светильник салона/дневное освещение

Лист 1 из 1

  • А Сенсорный переключатель тормоза-замедлителя без MFL
  • В Сенсорный переключатель тормоза-замедлителя с MFL
  • С Датчик температуры
  • D Электромагнитный клапан
  • Е Диагностика
  • F Электропитание
  • А100 Центральная электрическая сеть
  • А144 Блок управления ретардером
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • А437 Сенсорный переключатель тормоза-замедлителя
  • А942 Переключатель на рулевой колонке ретардера/коробки передач
  • В134 Датчик температуры ретардера (охлаждающей жидкости)
  • F152 Предохранитель ретардера (клемма 15)
  • F374 Предохранитель ретардера (клемма 30)
  • Н145 Контрольная лампа ретардера
  • Х1553 Штекерное соединение Двигатель/ЕDС/коробка передач III
  • Х1559 Штекерное соединение Двигатель/ЕDС/коробка передач IV
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1951 Штекерное соединение Двигатель/коробка передач (блок МР)
  • Х1969 Штекерное соединение Выключатель моторного тормоза
  • Х2544 Распределитель потенциалов 21-контактного К-провода
  • Х4397 Штекерное соединение Мультифункциональное рулевое колесо
  • Y133 Клапан пропорционального регулирования ретардера
  • Y134 Электромагнитный клапан ресивера
  • 1 Автом обильный компьютер
  • 2 Заземление на массу

Лист 1 из 1

  • А Контрольная лампа цифрового спидографа
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • А950 Цифровой спидограф
  • Н358 Контрольная лампа цифрового спидографа

Лист 1 из 1

  • А Система обогрева топливного фильтра
  • А100 Центральная электрическая сеть
  • А302 Центральны й ком пью тер 2
  • А407 Приборная панель
  • А715 Система обогрева топливного фильтра — РТС
  • F156 Предохранитель системы обогрева топливного фильтра
  • F355 Главный предохранитель 30-2
  • Н345 Контрольная лампа системы обогрева топливного фильтра
  • Х1551 Штекерное соединение Двигатель/ЕDС/коробка передач II
  • Х1559 Штекерное соединение Двигатель/ЕDС/коробка передач IV
  • Х1983 Шпилька Мб (коробка МР)
  • Х3391 Провод перемычки 30076 (блок МР)

Лист 1 из 1

  • А Система обогрева топливного фильтра Separ
  • В Система обогрева топливного фильтра Separ с электрическим и механическим основным выключателем аккумуляторной батареи
  • А100 Центральная электрическая сеть
  • А302 Центральны й компьютер 2
  • F549 Предохранитель провода 30000
  • G100 Аккумуляторная батарея 1
  • G101 Аккумуляторная батарея 2
  • К177 Реле системы обогрева топливного фильтра
  • Q105 Прерыватель + аккумуляторной батареи
  • R110 Система обогрева топливного фильтра 1
  • S149 Прерыватель + аккумуляторной батареи
  • Х2201 Штекерное соединение Система обогрева топливного фильтра Separ
  • Х4643 Распределитель потенциалов провода 59104 c механическим основным выключателем аккумуляторной батареи

Лист 1 из 2

  • А Интерфейс ZDR (FFR)
  • В Интерфейс ZDR (KSM )
  • С Диагностика
  • D Электропитание
  • А100 Центральная электрическая сеть
  • А302 Центральны й компьютер 2
  • А312 Заказной модуль управления
  • F428 Предохранитель KSM (клемма 15)
  • F429 Предохранитель KSM (клемма 30)
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1996 Штекерное соединение Интерфейс ZDR (FFR)
  • Х1997 Штекерное соединение Интерфейс ZDR (KSM )
  • Х2544 Распределитель потенциалов 21-контактного К-провода

Лист 2 из 2

  • А Интерфейс ZDR (KSM )
  • В Объем подготовки сигнала перемещения/скорости кузова
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А312 Заказной модуль управления
  • А408 Тахоспидограф
  • В110 Импульсный датчик тахоспидографа
  • Х1428 Штекерное соединение Импульс хода кузова
  • Х1536 Штекерное соединение Тахоспидограф
  • Х1537 Штекерное соединение Тахометрический датчик
  • Х1627 Штекерное соединение Фары заднего хода
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х3311 Штекерное соединение Интерфейс 2 ZDR (KSM)
  • Х4366 Штекерное соединение Импульсный датчик тахоспидографа
  • Х4643 Распределитель потенциалов провода 59104
  • Х4659 Штекерное соединение Сигнал V провода 16500
  • Х4660 Штекерное соединение Провод 16507, 4 импульса на метр
  • Х4663 Штекерное соединение Адаптер сигнала V провода 16514
  • 1 Коробка отбора мощ ности от двигателя, установленная перед коробкой передач (NMV)
  • 2 Автоматическая коробка передач

Лист 1 из 1

  • А Корректор угла наклона фар
  • А100 Центральная электрическая сеть
  • А187 Фара слева
  • А188 Фара справа
  • А302 Центральны й компьютер 2
  • М117 Серводвигатель корректора угла наклона фар слева
  • М118 Серводвигатель корректора угла наклона фар справа
  • R109 Регулировочный потенциометр корректора угла наклона фар
  • Х1545 Штекерное соединение Передняя часть слева
  • Х1550 Штекерное соединение Передняя часть справа
  • Х1642 Точка массы кабины сзади приборной панели
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1827 Обжимное соединение провода 31000
  • 1 Стояночный свет слева
  • 2 Стояночный свет справа
  • 3 для фар

Лист 1 из 1

  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильны й компьютер
  • А968 Муфта вентилятора с датчиком частоты вращения
  • Х1551 Штекерное соединение Двигатель/ЕDС/коробка передач II
  • Х1562 Штекерное соединение Коробка передач
  • Х1904 Шпилька Мб (коробка МР)

Лист 1 из 1

  • А Моторный тормоз
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • Х1557 Штекерное соединение Рама слева
  • Х3385 Штекерное соединение Моторный тормоз/EVB
  • Y281 Электромагнитный клапан моторного тормоза/EVB

Лист 1 из 1

  • А Автоматический моторный тормоз
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильны й компьютер
  • S943 Кнопка моторного тормоза
Указание
Кнопку моторного тормоза S943 вставляют на цоколь выключателя S1133!

Лист 1 из 1

  • А100 Центральная электрическая сеть
  • А302 Центральны й компьютер 2
  • А403 Автомобильный компьютер
  • А437 Сенсорный переключатель тормоза-замедлителя
  • А942 Переключатель на рулевой колонке ретардера/коробки передач
  • Х4397 Штекерное соединение Мультифункциональное рулевое колесо
  • 1 А407/Х1/15
  • 2 FFR (клем м а 15)
  • 3 Заземление на массу
Указание
При наличии циф рового выключателя моторного тормоза А942 (переклю чатель на рулевой колонке ретардера/коробки передач) не входит в серийное оснащ ение!

Лист 1 из 1

  • А Переключатель сигнала поворота
  • В Противотуманные фары
  • С Дополнительный дальний свет
  • D Сигнал поворота
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • А438 Блок фонарей справа
  • А439 Блок фонарей слева
  • Е122 Противотуманная фара справа
  • Е123 Противотуманная фара слева
  • Е194 Фара дальнего света справа
  • Е195 Фара дальнего света слева
  • Е480 Сигнал поворота справа
  • Е481 Сигнал поворота слева
  • S1112 Переключатель сигнала поворота с задним противотуманным фонарем
  • Х1545 Штекерное соединение Передняя часть слева
  • Х1550 Штекерное соединение Передняя часть справа
  • Х1642 Точка массы кабины сзади приборной панели
  • Х1644 Точка массы кабины рядом с центральной электрической сетью

Лист 1 из 1

  • А Автоматический Pritarder/интардер
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • S1133 Кнопка тормоза-замедлителя

Лист 1 из 1

  • А Аудиосистема Basicline
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • А408 Тахоспидограф
  • А564 Аудиосистема с проигрывателем компакт-дисков
  • В687 Высокочастотный громкоговоритель слева
  • В688 Высокочастотный громкоговоритель справа
  • В689 Широкополосный громкоговоритель слева
  • В690 Широкополосный громкоговоритель справа
  • F600 Предохранитель аудиосистемы (клемма 15)
  • Q101 Замок рулевого колеса
  • W177 Универсальная антенна, аудиосистема, сеть D/E, GPS
  • Х1546 Штекерное соединение Дверь справа
  • Х1547 Штекерное соединение Дверь слева
  • Х1627 Штекерное соединение Фары заднего хода
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1863 Штекерное соединение Громкоговоритель
  • Х1864 Штекерное соединение Громкоговоритель-
  • Х1974 Штекерное соединение для активной антенны
  • Х4366 Штекерное соединение Импульсный распределитель — тахоспидограф
  • Х4646 Потенциометр, провод 58300
  • Х4660 Штекерное соединение Провод 16507, 4 импульса на метр
  • Х4674 Штекерное соединение H-CAN/сигнал отключения звука
  • Х4829 Штекерное соединение Замок зажигания (клемма R)
Указание
При оснащении автомобиля телефоном/мобильным телефоном широкополосный громкоговоритель В690 заменяют на В691!

Лист 1 из 2

  • А Аудиосистема Topline
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • А564 Аудиосистема с проигрывателем компакт-дисков
  • В687 Высокочастотный громкоговоритель слева
  • В688 Высокочастотный громкоговоритель справа
  • В689 Широкополосный громкоговоритель слева
  • В690 Широкополосный громкоговоритель справа
  • F600 Предохранитель аудиосистемы (клемма 30)
  • Q101 Замок рулевого колеса
  • Т119 Модульный трансформатор
  • Х1546 Штекерное соединение Дверь справа
  • Х1547 Штекерное соединение Дверь слева
  • Х1627 Штекерное соединение Фары заднего хода
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1863 Штекерное соединение Громкоговоритель
  • Х1864 Штекерное соединение Громкоговоритель
  • Х4646 Распределитель потенциалов провода 58300
  • Х4674 Штекерное соединение H-CAN/сигнал отключения звука
  • Х4744 Адаптер 12 В для чейнджера компакт-дисков
  • Х4745 Штекерное соединение ТВМ — навигационное устройство
  • Х4829 Штекерное соединение Замок зажигания (клемма R)
Указание
При оснащении автомобиля телефоном/мобильным телефоном широкополосный громкоговоритель В690 заменяют на В691!
Провод в оболочке от А564 к Х4745 в устройстве А564 должен быть обозначен красной изоляционной лентой!
Указание
Провод в оболочке от А564 к Х4745 в устройстве А564 должен быть обозначен красной изоляционной лентой!

Лист 2 из 2

  • А Аудиосистема Topline
  • В Сабвуфер
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А408 Тахоспидограф
  • А564 Аудиосистема с проигрывателем компакт-дисков
  • В685 Низкочастотный громкоговоритель слева
  • В686 Низкочастотный громкоговоритель справа
  • В986 Сабвуфер 1
  • W177 Универсальная антенна, аудиосистема, сеть D/E, GPS
  • Х1546 Штекерное соединение Дверь справа
  • Х1547 Штекерное соединение Дверь слева
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1974 Штекерное соединение для активной антенны
  • Х4366 Штекерное соединение Импульсный распределитель — тахоспидограф
  • Х4660 Штекерное соединение Провод 16507, 4 импульса на метр
  • Х4671 Штекерное соединение Сабвуфер

Лист 1 из 1

  • А Нижний светильник спального места в кабине
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • Е274 Нижний светильник спального места в кабине
  • Х1573 Штекерное соединение Нижний светильник спального места в кабине
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х2543 21-контактный распределитель потенциалов провода 30006

Лист 1 из 1

  • А Боковые габаритные фонари слева
  • В Боковые габаритные фонари справа
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • Е210 1-й боковой габаритный фонарь справа
  • Е211 1-й боковой габаритный фонарь слева
  • Е212 2-й боковой габаритный фонарь справа
  • Е213 2-й боковой габаритный фонарь слева
  • Е.. Другие боковые габаритные фонари без обозначения
  • Е... Крайние боковые габаритные фонари без обозначения
  • G101 Аккумуляторная батарея 2
  • Х100 Точка массы двигателя
  • Х1169 Тройное соединение для 1-го бокового габаритного фонаря справа
  • Х1170 Тройное соединение для 1-го бокового габаритного фонаря слева
  • Х1171 Тройное соединение для 2-го бокового габаритного фонаря справа
  • Х1172 Тройное соединение для 2-го бокового габаритного фонаря слева
  • Х1544 Штекерное соединение Рама III
  • Х1557 Штекерное соединение Рама слева
  • X.. Другие соединения без обозначения
Указание
Соответствующая нумерация и количество боковых габаритных фонарей зависит от отдельных типов, колесной базы и свесов автомобиля!

Лист 1 из 1

  • А Подогрев сиденья водителя
  • А100 Центральная электрическая сеть
  • А233 Сиденье со стороны водителя
  • А302 Центральный компьютер 2
  • F198 Предохранитель подогрева сидений
  • R135 Потенциометр подогрева сиденья водителя
  • Х1565 Штекерное соединение Подогрев сидений
  • Х1642 Точка массы кабины сзади приборной панели

Лист 1 из 1

  • А Трансформатор 12 В
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • F216 Предохранитель трансформатора 12 В
  • Т119 Модульный трансформатор
  • Х723 Розетка 12 В
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х4645 Распределитель потенциалов провода 16000

Лист 1 из 1

  • А Устройство ПУСКА-ОСТАНОВКИ на двигателе
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А403 Автомобильный компьютер
  • А435 Блок управления EDC
  • В493 Наружный нажимной выключатель стояночного тормоза — переключатель пуска-остановки
  • К266 Реле стояночного тормоза при пуске-остановке
  • Q101 Замок рулевого колеса
  • 5580 Кнопка пуска двигателя (блок МР)
  • 5581 Кнопка остановки двигателя (блок МР)
  • Х669 Штекерное соединение Блокировка стартера
  • Х1551 Штекерное соединение Двигатель/ЕОС/коробка передач II
  • Х1966 Штекерное соединение Замок зажигания
  • Х2334 Штекерное соединение Устройство пуска-остановки
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х4644 Распределитель потенциалов провода 60028
  • 1 Иммобилайзер
  • 2 Нейтральное положение коробки передач
  • 3 Клемма 50 стартера

Лист 1 из 1

  • А Освещение багажника сзади слева
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • Е281 Освещение багажника внизу
  • Х1569 Штекерное соединение Освещение багажника
  • Х1827 Обжимное соединение провода 31000

Лист 1 из 1

  • А Освещение багажника сзади справа
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • Е280 Освещение багажника внизу
  • Х1570 Штекерное соединение Освещение багажника
  • Х1829 Обжимное соединение провода 31000

Лист 1 из 1

  • А Освещение багажника вверху (слева, посередине)
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • Е277 Освещение багажника вверху
  • Е279 Освещение багажника вверху
  • Х1568 Штекерное соединение Освещение багажника вверху
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х2543 21-контактный распределитель потенциалов провода 30006

Лист 1 из 1

  • А Освещение багажника вверху (слева, посередине, справа)
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • Е277 Освещение багажника вверху
  • Е278 Освещение багажника вверху
  • Е279 Освещение багажника вверху
  • Х1568 Штекерное соединение Освещение багажника вверху
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х2543 21-контактный распределитель потенциалов провода 30006

Лист 1 из 1

  • А Розетка 12 В
  • В Штепсельная розетка 24 В
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • F216 Предохранитель трансформатора 12 В
  • F217 Предохранитель розетки 24 В
  • Т119 Модульный трансформатор
  • Х723 Розетка 12 В
  • Х724 Штепсельная розетка 24 В
  • Х1644 Точка массы кабины рядом с центральной электрической сетью

Лист 1 из 1

  • А Контрольный переключатель тормоза со стопорным краном
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Устройство управления EBS
  • S781 Переключатель для задействования тормоза со стопорным краном
  • Х2541 Распределитель потенциалов 21-пол. кабель 31000
  • Х3131 Штепсельный разъем Переключатель в тормозе со стопорным краном для задействования

Лист 1 из 1

  • A FFR
  • В EBS
  • С ECAS
  • D PriTarder
  • Е ZBR
  • F KSM
  • G HVA
  • Н АСС
  • I RAS — ЕС/HP — коробка передач HP
  • J Нагрузочный резистор
  • А100 Центральная электрическая сеть
  • А143 Блок управления ECAS
  • А144 Блок управления ретардером
  • А302 Центральный компьютер 2
  • А312 Заказной модуль управления
  • А402 Блок управления EBS
  • А403 Автомобильный компьютер
  • А479 Блок управления АСС
  • А626 Блок управления гидростатического привода переднего моста
  • R155 Нагрузочный резистор T-CAN
  • Х1559 Штекерное соединение Двигатель/ЕОС/коробка передач IV
  • Х1948 Штекерное соединение Двигатель/коробка передач
  • Х2041 Штекерное соединение Адаптер AS-Tronic
  • Х2484 Штекерное соединение Центральная стойка, RAS — ЕС/HP — коробка передач
  • Х2505 Штекерное соединение CAN — RAS — EC/HP — коробка передач
  • Х2514 Штекерное соединение CAN — RAS — EC/HP — коробка передач
  • 1 Кабельное соединение для двигателя D2066
  • 2 Кабельное соединение для двигателей D0836, D2866, D2876
Указание
На автомобилях с системой ТРМ нагрузочный резистор шины T-CAN установлен на раме в модуле ТРМ!

Лист 1 из 1

  • A FFR
  • В EBS
  • С ECAS
  • D ZBR
  • Е Адаптер дополнительного оборудования
  • F Нагрузочный резистор
  • А100 Центральная электрическая сеть
  • А143 Блок управления ECAS
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • А403 Автомобильный компьютер
  • R155 Нагрузочный резистор T-CAN
  • Х1559 Штекерное соединение Двигатель/ЕРС/коробка передач IV
  • Х1948 Штекерное соединение Двигатель/коробка передач
  • Х2041 Штекерное соединение Адаптер AS-Tronic
  • Х4669 Адаптер дополнительного оборудования
  • 1 Кабельное соединение для двигателя D2066
  • 2 Кабельное соединение для двигателей D0836, D2866, D2876
Указание
На автомобилях с системой ТРМ нагрузочный резистор шины T-CAN установлен на раме в модуле ТРМ!

Лист 1 из 1

  • A FFR
  • В EBS
  • С ECAS
  • D Интардер
  • Е ZBR
  • F Адаптер дополнительного оборудования
  • G Нагрузочный резистор
  • А100 Центральная электрическая сеть
  • А143 Блок управления ECAS
  • А144 Блок управления ретардером
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • А403 Автомобильный компьютер
  • R155 Нагрузочный резистор T-CAN
  • Х1559 Штекерное соединение Двигатель/ЕОС/коробка передач IV
  • Х1948 Штекерное соединение Двигатель/коробка передач
  • Х2041 Штекерное соединение Адаптер AS-Tronic
  • Х4669 Адаптер дополнительного оборудования
  • Кабельное соединение для двигателя D2066
  • Кабельное соединение для двигателей D0836, D2866, D2876
Указание
На автомобилях с системой ТРМ нагрузочный резистор шины T-CAN установлен на раме в модуле ТРМ!
Указание
Представленная на схеме соединений разводка контактов для блока управления А144 соответствует только интардеру EST 48!
Разводка контактов для ретардера Voith: CAN High: Х1/3; CAN Low: X1/1.

Лист 1 из 1

  • A FFR
  • В EBS
  • С Интардер
  • D ZBR
  • Е Адаптер дополнительного оборудования
  • F Нагрузочный резистор
  • А100 Центральная электрическая сеть
  • А144 Блок управления ретардером
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • А403 Автомобильный компьютер
  • R155 Нагрузочный резистор T-CAN
  • Х1559 Штекерное соединение Двигатель/ЕОС/коробка передач IV
  • Х1948 Штекерное соединение Двигатель/коробка передач
  • Х2041 Штекерное соединение Адаптер AS-Tronic
  • Х4669 Адаптер дополнительного оборудования
  • Кабельное соединение для двигателя D2066
  • Кабельное соединение для двигателей D0836, D2866, D2876
Указание
На автомобилях с системой ТРМ нагрузочный резистор шины T-CAN установлен на раме в модуле ТРМ!
Указание
Представленная на схеме соединений разводка контактов для блока управления А144 соответствует только интардеру EST 48!
Разводка контактов для ретардера Voith: CAN High: Х1/3; CAN Low: X1/1.

Лист 1 из 1

  • A FFR
  • В EBS
  • С ZBR
  • D KSM
  • Е Нагрузочный резистор
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А312 Заказной модуль управления
  • А402 Блок управления EBS
  • А403 Автомобильный компьютер
  • R155 Нагрузочный резистор T-CAN
  • Х1559 Штекерное соединение Двигатель/ЕОС/коробка передач IV
  • Х1948 Штекерное соединение Двигатель/коробка передач
  • Х4669 Адаптер дополнительного оборудования
Указание
На автомобилях с системой ТРМ нагрузочный резистор шины T-CAN установлен на раме в модуле ТРМ!

Лист 1 из 5

  • А Центральный замок, дверь водителя
  • В Стеклоподъемник, дверь водителя
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А451 Дверной модуль слева
  • А453 Стеклоподъемник слева
  • А465 Дверной замок слева
  • S519 Замочный переключатель слева
  • Х1547 Штекерное соединение Дверь слева
  • Х1733 Штекерное соединение Выключатель стеклоподъемника

Лист 2 из 5

  • А Регулировка зеркапа/обогрев наружного зеркала, дверь водителя
  • В Диагностика
  • С Электропитание, дверь водителя
  • D CAN
  • А100 Центральная электрическая сеть
  • А157 Основное зеркало слева
  • А251 Панорамное зеркало слева
  • А302 Центральный компьютер 2
  • А451 Дверной модуль слева
  • Х1547 Штекерное соединение Дверь слева
  • Х1583 Штекерное соединение Основное и панорамное зеркало слева
  • Х1585 Штекерное соединение Бордюрное зеркала слева
  • Х2544 Распределитель потенциалов 21-контактного К-провода
  • 1 Противоугонная сигнализация

Лист 3 из 5

  • А Центральный замок, дверь пассажира
  • В Стеклоподъемник, дверь пассажира
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А452 Дверной модуль справа
  • А454 Стеклоподъемник справа
  • А466 Дверной замок справа
  • S518 Замочный переключатель справа
  • Х1546 Штекерное соединение Дверь справа
  • Х1733 Штекерное соединение Выключатель стеклоподъемника

Лист 4 из 5

  • А Регулировка зеркапа/обогрев наружного зеркала, дверь пассажира
  • В Электропитание, дверь пассажира
  • С Сдвижная панель крыши
  • А100 Центральная электрическая сеть
  • А156 Основное зеркало справа
  • А252 Панорамное зеркало справа
  • А302 Центральный компьютер 2
  • А452 Дверной модуль справа
  • Х147 Штекерное соединение Сдвижная панель крыши
  • Х1546 Штекерное соединение Дверь справа
  • Х1582 Штекерное соединение Основное и панорамное зеркало справа
  • Х1584 Штекерное соединение Бордюрное зеркало справа
  • Х4259 Адаптер зуммера заднего хода в заднем фонаре
  • 1 Сдвижная панель крыши

Лист 5 из 5

  • А Электропитание
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • F376 Предохранитель внутри кабины (клемма 15)
  • F382 Предохранитель дверного модуля
  • F383 Предохранитель дверного модуля
  • Х1733 Штекерное соединение Выключатель стеклоподъемника

Лист 1 из 1

  • А Подготовка блокировки межколесного дифференциала заднего моста
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • Н398 Контрольная лампа блокировки межколесного дифференциала заднего моста
  • S187 Выключатель блокировки межколесного дифференциала заднего моста
  • Х1544 Штекерное соединение Рама III
  • Х1557 Штекерное соединение Рама слева
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя

Лист 1 из 1

  • А Централизованная смазочная система
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • Н116 Контрольная лампа централизованной смазочной системы
  • М131 Насос централизованной смазочной системы
  • S407 Кнопка дополнительной смазки
  • Х718 Штекерное соединение Централизованная смазочная система кабины
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя

Лист 1 из 1

  • А Централизованная смазочная система
  • A100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А407 Приборная панель
  • Н116 Контрольная лампа централизованной смазочной системы
  • М131 Насос централизованной смазочной системы
  • S407 Кнопка дополнительной смазки
  • Х718 Штекерное соединение Централизованная смазочная система кабины
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х2541 21-контактный распределитель потенциалов провода 31000
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя


ОПИСАНИЕ КОМПОНЕНТОВ
Поз.   Компонент   Наименование
  • 1 F118 Предохранитель стояночного света/заднего габаритного огня справа
  • 2 F117 Предохранитель стояночного света/заднего габаритного огня слева
  • 3 F125 Предохранитель освещения приборов, выключателей и подсветки
  • 4 F375 Внешний предохранитель кабины (клемма 15)
  • 5 F372 Подача напряжения управляющего процессора автомобиля (клемма 15)
  • 6 F164 Предохранитель ECAS (клемма 15)
  • 7 F243 Предохранитель центрального бортового компьютера - постоянный плюс
  • 8 Свободно
  • 9 F412 Предохранитель тахоспидографа, приборов (клемма 30)
  • 10 F152 Предохранитель тормоза-замедлителя (клемма 15)
  • 11 F399 Предохранитель генератора (клемма 15)
  • 12 F236 Предохранитель EDC (клемма 15)
  • 13 F398 Предохранитель тахоспидографа, приборов (клемма 15)
  • 14 F128 Предохранитель постоянных потребителей
  • 15 F244 Предохранитель центрального бортового компьютера (клемма 30-1)
  • 16 F245 Предохранитель центрального бортового компьютера (клемма 30-2)
  • 17 F371 Подача напряжения управляющего процессора автомобиля (клемма 30)
  • 18 F376 Внутренний предохранитель кабины (клемма 15)
  • 19 F246 Предохранитель центрального бортового компьютера (клемма 15)
  • 20 F314 Предохранитель фары заднего хода
  • 21 F112 Предохранитель стеклоочистителя/стеклоомывателя лобового стекла
  • 22 F374 Предохранитель встроенного тормоза-замедлителя/тормоза-замедлителя (клемма 30)
  • 23 F106 Предохранитель электрофакельного устройства
  • 24 F161 Предохранитель электропитания EBS/ABS - ограничительный клапан тормозного привода
  • 25 F160 Предохранитель электропитания EBS/ABS прицепа
  • 26 F162 Предохранитель - управление EBS/ABS
  • 27 F366 Предохранитель ECAM/ECAS (клемма 15)
  • 28 F397 Предохранитель обогрева спереди/кондиционера
  • 29 Резервный предохранитель
  • 30 Резервный предохранитель
  • 31 Резервный предохранитель
  • 32 Резервный предохранитель
  • 33 Резервный предохранитель
  • 34 Резервный предохранитель
  • 35 Резервный предохранитель
  • 36 Резервный предохранитель
  • 37 Перемычка
  • 38 Инструмент
  • 39 К116 Реле стояночного света/заднего габаритного огня
  • 40 К106 Реле импульса стеклоочистителя
  • 41 К102 Реле электрофакельного устройства
  • 42 К171 Реле потребителей (клемма 15)

ZE = Штекер центрального распределительного устройства (см. внутренняя коммутация центрального распределительного устройства)




  • А302 Центральный бортовой компьютер
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • А410 Педаль акселератора
  • А429 Выключатель Tempomat
  • А435 Блок управления EDC
  • А437 Сенсорный переключатель тормоза-замедлителя
  • В104 Датчик давления масла
  • В123 Датчик температуры наддувочного воздуха
  • В124 Датчик температуры охлаждающей жидкости
  • В377 Датчик давления топлива
  • В487 Датчик магистрального давления
  • В488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
  • В489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
  • В623 Датчик давления нагнетания/датчик температуры
  • В633 Датчик температуры отработанных газов 1 (перед смесителем Ad blue®)
  • F163 Предохранитель, регулировка двигателя (кл. 30)
  • F236 Предохранитель, регулировка двигателя (кл. 15)
  • F355 Главный предохранитель 30-2
  • Н296 Контрольная лампа EDC
  • Н478 Неисправность контрольной лампы OBD MIL
  • М100 Стартер
  • Q101 Выключатель зажигания
  • R134 Узел сопротивления
  • R283 Сопротивление нагрузки HD-OBD-CAN
  • Х200 Диагностическая розетка
  • Х669 Штекерное соединение блокировки стартера
  • Х1559 Штекерное соединение двигателя/ЕРС/коробки передач IV
  • Х1966 Штекерное соединение замка зажигания
  • Х2544 Распределитель потенциалов, 21-контактный К-провод
  • Х2549 Штекерное соединение IMR (стартер)
  • Х3381 Шпилька с резьбой по всей длине М5 (коробка МР)
  • Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива МРгор)
  • Y341 Инжектор 1-го цилиндра
  • Y342 Инжектор 2-го цилиндра
  • Y343 Инжектор 3-го цилиндра
  • Y344 Инжектор 4-го цилиндра
  • Y345 Инжектор 5-го цилиндра
  • Y346 Инжектор 6-го цилиндра
  • Y460 Отключающий клапан сжатого воздуха
  • ZDR Интерфейс промежуточного числа оборотов
* См. краткий обзор блока управления дозированием AdBlue® DCU15

  • А302 Центральный бортовой компьютер
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • А410 Педаль акселератора
  • А429 Выключатель Tempomat
  • А435 Блок управления EDC (Master)
  • А437 Сенсорный переключатель тормоза-замедлителя
  • А570 Блок управления EDC II (Slave)
  • В104 Датчик давления масла
  • В124 Датчик температуры охлаждающей жидкости
  • В377 Датчик давления топлива
  • В487 Датчик магистрального давления
  • В488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
  • В489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
  • В514 Датчик магистрального давления
  • В623 Датчик давления нагнетания/датчик температуры
  • В633 Датчик температуры отработанных газов 1 (перед смесителем Adblue®)
  • F163 Предохранитель регулировки двигателя (Master кл. 30)
  • F236 Предохранитель, регулировка двигателя (кл. 15)
  • F355 Главный предохранитель 30-2
  • F543 Предохранитель регулировки двигателя II (Slave кл. 30)
  • Н296 Контрольная лампа EDC
  • Н478 Неисправность контрольной лампы OBD MIL
  • М100 Стартер
  • Q101 Выключатель зажигания
  • R134 Узел сопротивления
  • Х200 Диагностическая розетка
  • Х669 Штекерное соединение блокировки стартера
  • Х1205 Распределитель провода 31000
  • Х1559 Штекерное соединение двигателя/ЕйС/коробки передач IV
  • Х1966 Штекерное соединение замка зажигания
  • Х2544 Распределитель потенциалов, 21-контактный К-провод
  • Х3120 Болт Мб распределителя, кл. 30 (приборный отсек)
  • Х3121 Болт Мб распределителя, кл. 30 (приборный отсек)
  • Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива МРгор)
  • Y341 Инжектор 1-го цилиндра
  • Х342 Инжектор 2-го цилиндра
  • Y343 Инжектор 3-го цилиндра
  • Y344 Инжектор 4-го цилиндра
  • Y345 Инжектор 5-го цилиндра
  • Y346 Инжектор 6-го цилиндра
  • Y347 Инжектор 7-го цилиндра
  • Y348 Инжектор 8-го цилиндра
  • ZOR Интерфейс промежуточного числа оборотов
* См. краткий обзор блока управления дозированием AdBlue® DCU15 Master-Slave


  • А302 Центральный бортовой компьютер
  • А403 Компьютер управления автомобилем
  • А407 Приборное оборудование
  • А410 Педаль акселератора
  • А429 выключатель Темпомат
  • А435 Устройство управления EDC
  • А437 Сенсорный переключатель тормоза-замедлителя
  • В104 Датчик давления масла
  • В123 Датчик температуры нагнетаемого воздуха
  • В124 Датчик температуры охлаждающей жидкости
  • В322 Лямбда-зонд
  • В377 Датчик давления топлива
  • В487 Датчик магистрального давления
  • В488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
  • В489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
  • В561 Датчик температуры отработанных газов 1 (перед фильтром)
  • В623 Датчик давления нагнетания/датчик температуры
  • В673 Датчик перемещения регулятора E-AGR
  • В683 Датчик относительного давления отработанных газов
  • В694 Датчика давления наддува/температуры охладителя NT
  • В1049 Датчик температуры охлаждающей жидкости охладителя NT
  • F163 Предохранитель Регулировка двигателя (кл. 30)
  • F236 Предохранитель Регулировка двигателя (кл. 15)
  • F355 Главный предохранитель 30-2
  • Н296 Контрольная лампа EDC
  • Н478 Неисправность контрольной лампы OBD MIL
  • М100 Стартер
  • Q101 Выключатель зажигания
  • R134 Узел сопротивления
  • R283 Сопротивление нагрузки HD-OBD-CAN
  • Х200 Разъем диагностики
  • Х669 Штекерное соединение блокировки стартера
  • Х1559 Штекерное соединение двигатель/ЕОС/коробка передач IV
  • Х1966 Штекерное соединение замка зажигания
  • Х2544 Распределитель потенциалов 21-контактный К-провод
  • Х2549 Штекерное соединение IMR (стартер)
  • Х3381 Болт М5 (блок МР)
  • Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива МРгор)
  • Y340 Клапан пропорционального регулирования турбокомпрессора 1 (импульсный клапан)
  • Y341 Инжектор 1-го цилиндра
  • Y342 Инжектор 2-го цилиндра
  • Y343 Инжектор 3-го цилиндра
  • Y344 Инжектор 4-го цилиндра
  • Y345 Инжектор 5-го цилиндра
  • Y346 Инжектор 6-го цилиндра
  • Y458 Клапан пропорционального регулирования E-AGR
  • Y460 Отключающий клапан сжатого воздуха
  • Y493 Клапан пропорционального регулирования турбокомпрессора 2 (импульсный клапан)
  • Y496 Запорный/редукционный клапан охладителя NT
  • ZDR Интерфейс промежуточного числа оборотов


  • А302 Центральный бортовой компьютер
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • А410 Педаль акселератора
  • А429 Выключатель Tempomat
  • А435 Блок управления EDC
  • А437 Сенсорный переключатель тормоза-замедлителя
  • В104 Датчик давления масла
  • В123 Датчик температуры наддувочного воздуха
  • В124 Датчик температуры охлаждающей жидкости
  • В377 Датчик давления топлива
  • В487 Датчик магистрального давления
  • В488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
  • В489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
  • В561 Датчик температуры отработанных газов 1 перед фильтром (отсутствует в двигателях D08 с OBD 1 без контроля NOx)
  • В623 Датчик давления наддува/датчик температуры
  • В673 Датчик перемещения регулятора E-AGR
  • В683 Датчик относительного давления ОГ
  • F163 Предохранитель Регулировка двигателя (кл. 30)
  • F236 Предохранитель Регулировка двигателя (кл. 15)
  • F355 Главный предохранитель 30-2
  • Н296 Контрольная лампа EDC
  • Н374 Контрольная лампа загрязненности воздушного фильтра
  • М100 Стартер
  • Q101 Выключатель зажигания
  • R134 Группа резисторов
  • R283 Нагрузочный резистор HD-OBD-CAN
  • Х200 Диагностическая розетка
  • Х669 Штекерное соединение блокировки стартера
  • Х1559 Двигатель/ЕОС/коробка передач IV
  • Х1966 Штекерное соединение замка зажигания
  • Х1983 Болт Мб (блок МР)
  • Х2544 Распределитель потенциалов 21-контактный К-провод
  • Х2549 Штекерный разъем IMR {стартер)
  • Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива МРгор)
  • Y341 Инжектор 1-го цилиндра
  • Y342 Инжектор 2-го цилиндра
  • Y343 Инжектор З-го цилиндра
  • Y344 Инжектор 4-то цилиндра
  • Y345 Инжектор 5-го цилиндра
  • Y346 Инжектор 6-го цилиндра
  • Y458 Клапан пропорционального регулирования E-AGR
  • Y460 Отключающий клапан сжатого воздуха
  • ZDR Интерфейс промежуточного числа оборотов


  • А302 Центральный бортовой компьютер
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • А410 Педаль акселератора
  • А429 Выключатель Tempomat
  • А435 Блок управления EDC
  • А437 Сенсорный переключатель тормоза-замедлителя
  • В104 Датчик давления масла
  • В123 Датчик температуры наддувочного воздуха
  • В124 Датчик температуры охлаждающей жидкости
  • В322 Лямбда-зонд
  • В377 Датчик давления топлива
  • В487 Датчик магистрального давления
  • В488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
  • В489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
  • В561 Датчик температуры отработанных газов 1 (перед фильтром)
  • В623 Датчик давления нагнетания/датчик температуры
  • В673 Датчик перемещения регулятора E-AGR
  • В683 Датчик относительного давления ОГ
  • F163 Предохранитель, регулировка двигателя (кл. 30)
  • F236 Предохранитель, регулировка двигателя (кл. 15)
  • F355 Главный предохранитель 30-2
  • Н296 Контрольная лампа EDC
  • Н478 Неисправность контрольной лампы OBD MIL
  • М100 Стартер
  • Q101 Выключатель зажигания
  • R134 Узел сопротивления
  • R283 Сопротивление нагрузки HD-OBD-CAN
  • Х200 Диагностическая розетка
  • Х669 Штекерное соединение блокировки стартера
  • Х1559 Штекерное соединение двигателя/ЕОС/коробки передач IV
  • Х1966 Штекерное соединение замка зажигания
  • Х2544 Распределитель потенциалов, 21-контактный К-провод
  • Х2549 Штекерное соединение IMR (стартер)
  • Х3381 Шпилька с резьбой по всей длине М5 (коробка МР)
  • Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива МРгор)
  • Y340 Клапан пропорционального регулирования турбокомпрессора (только в двигателях D08)
  • Y341 Инжектор 1-го цилиндра
  • Y342 Инжектор 2-го цилиндра
  • Y343 Инжектор 3-го цилиндра
  • Y344 Инжектор 4-го цилиндра
  • Y345 Инжектор 5-го цилиндра
  • Y346 Инжектор 6-го цилиндра
  • Y458 Клапан пропорционального регулирования E-AGR
  • Y460 Отключающий клапан сжатого воздуха
  • ZDR Интерфейс промежуточного числа оборотов


  • А302 Центральный бортовой компьютер
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • А410 Педаль акселератора
  • А429 Выключатель Tempomat
  • А435 Блок управления EDC
  • А437 Сенсорный переключатель тормоза-замедлителя
  • В104 Датчик давления масла
  • В123 Датчик температуры наддувочного воздуха
  • В124 Датчик температуры охлаждающей жидкости
  • В125 Датчик давления наддува
  • В377 Датчик давления топлива
  • В487 Датчик магистрального давления
  • В488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения)
  • В489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
  • F163 Предохранитель Регулировка двигателя (кл. 30)
  • F236 Предохранитель Регулировка двигателя (кл. 15)
  • F355 Главный предохранитель 30-2
  • Н296 Контрольная лампа EDC
  • Н374 Контрольная лампа загрязненности воздушного фильтра *
  • М100 Стартер
  • Q101 Выключатель зажигания
  • R134 Группа резисторов
  • Х200 Диагностическая розетка
  • Х669 Штекерное соединение блокировки стартера
  • Х1559 Двигатель/ЕОС/коробка передач IV
  • Х1966 Штекерное соединение замка зажигания
  • Х1983 Болт Мб (блок МР)
  • Х2544 Распределитель потенциалов 21-контактный К-провод
  • Х2549 Штекерный разъем IMR (стартер)
  • Y280 Цилиндр рециркуляции отработанных газов AGR
  • Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива МРгор)
  • Y340 Клапан пропорционального регулирования турбокомпрессора с 2-стуленчатым турбонаддувом (только на двигателях D 08)
  • Y341 Инжектор 1-го цилиндра
  • Y342 Инжектор 2-го цилиндра
  • Y343 Инжектор 3-го цилиндра
  • Y344 Инжектор 4-го ципиндра
  • Y34S Инжектор 5-го цилиндра
  • Y346 Инжектор 6-го цилиндра
  • ZOR Интерфейс промежуточного числа оборотов
* При диагностической розетке HD-OBD Кнсабель расположен на контакте 3


  • А302 Центральный бортовой компьютер
  • А403 Автомобильный компьютер
  • А407 Приборная панель
  • А410 Педаль акселератора
  • А429 Выключатель Tempomat
  • А435 Блок управления EDC (Master)
  • А437 Сенсорный переключатель тормоза-замедлителя
  • А570 Блок управления EDC II (Slave)
  • В104 Датчик давления масла
  • В123 Датчик температуры наддувочного воздуха
  • В124 Датчик температуры охлаждающей жидкости
  • В125 Датчик давления наддува
  • В377 Датчик давления топлива
  • В487 Датчик магистрального давления
  • В488 Датчик частоты вращения коленчатого вала (инкрементный частоты вращения)
  • В489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения)
  • В514 Датчик магистрального давления II
  • F163 Предохранитель регулировки двигателя (Master кл. 30)
  • F236 Предохранитель Регулировка двигателя (кл. 15)
  • F355 Главный предохранитель 30-2
  • F543 Предохранитель регулировки двигателя II (Slave кл. 30)
  • Н296 Контрольная лампа EDC
  • М100 Стартер
  • Q101 Выключатель зажигания
  • R134 Группа резисторов
  • Х200 Диагностическая розетка
  • Х669 Штекерное соединение блокировки стартера
  • Х1205 Распределитель провода 31000
  • Х1559 Двигатель/ЕОС/коробка передач IV
  • Х1966 Штекерное соединение замка зажигания
  • Х2417 Штекерный разъем CAN двигателя 3-кратный
  • Х2544 Распределитель потенциалов 21-контактный К-провод
  • Х3120 Болт Мб распределителя кл.ЗО (приборный отсек)
  • Х3121 Болт Мб распределителя кл.ЗО (приборный отсек)
  • Y280 Цилиндр рециркуляции отработанных газов AGR
  • Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива МРгор)
  • Y341 Инжектор 1-го цилиндра
  • Y342 Инжектор 2-го цилиндра
  • Y343 Инжектор 3-го цилиндра
  • Y344 Инжектор 4-го цилиндра
  • Y345 Инжектор 5-го цилиндра
  • Y346 Инжектор 6-го цилиндра
  • Y347 Инжектор 7чо цилиндра
  • Y348 Инжектор 8-fO цилиндра
  • Y349 Инжектор 9-го цилиндра
  • Y350 Инжектор 10-го цилиндра
  • Y356 Блок дозирования ZME II (клапан пропорционального регулирования топлива МРгор)
  • ZDR Интерфейс промежуточного числа оборотов
* При диагностической розетке HD-OBD К-кабель расположен на контакте 3


  • А435 Блок управления EDC
  • А808 Блок управления дозированием AdBlue® DCU15
  • В628 Датчик уровня заполнения/температуры AdBlue®
  • В634 Датчик температуры отработанных газов 2 (после катализатора)
  • В994 Датчик NOx
  • В996 Датчик влажности воздуха с датчиком температуры
  • F737 Предохранитель электропитания, кл. 15
  • F738 Предохранитель электропитания, кл. 30
  • F894 Предохранитель датчиков
  • Х200 Диагностическая розетка
  • Х1644 Точка массы кабины (рядом с центральной электрической сетью)
  • Х4680 Штекерное соединение кабины/блока управления дозированием
  • Х4742 Распределитель потенциалов CAN отработанных газов/датчика NOx
  • Х4743 Распределитель потенциалов электропитания датчика NOx
  • Y436 Дозировочный модуль
  • Y437 Клапан хладагента AdBlue®


  • А435 Блок управления EDC (Master)
  • А570 Блок управления EDC (Slave)
  • А808 Блок управления дозированием AdBlue® DCU15
  • В628 Датчик уровня заполнения/температуры AdBlue®
  • В634 Датчик температуры отработанных газов 2 (после катализатора)
  • В994 Датчик NOx
  • В996 Датчик влажности воздуха с датчиком температуры
  • F737 Предохранитель электропитания, кл. 15
  • F738 Предохранитель электропитания, кл. 30
  • F894 Предохранитель датчиков
  • Х200 Диагностическая розетка
  • Х1644 Точка массы кабины (рядом с центральной электрической сетью)
  • Х4680 Штекерное соединение кабины/блока управления дозированием
  • Х4742 Распределитель потенциалов CAN отработанных газов/датчика NOx
  • Х4743 Распределитель потенциалов электропитания датчика NOx
  • Y436 Дозировочный модуль
  • Y437 Клапан хладагента AdBlue®


  • А100 Центральная электрическая сеть
  • А250 Блок управления отопителя/кондиционера
  • А302 Центральный процессор 2
  • А407 Приборная панель
  • А474 Устройство управления обогрева кабины водителя без кондиционера/с кондиционером
  • В203 Бак хладагента с реле высокого/низкого давления
  • F125 Предохранитель прожектора
  • F128 Предохранитель постоянно включенных потребителей
  • F131 Предохранитель вентилятора отопителя
  • F376 Предохранитель (кл. 15) внутри кабины
  • F397 Предохранитель отопления передней части, кондиционер
  • R106 Потенциометр подсветки приборного щитка
  • Х200 Диагностическая розетка (MAN-cats® II)
  • Х1551 Штекерное соединение двигателя/ЕРС/коробки передач II
  • Х1642 Точка массы обогрева кабины без кондиционера/с кондиционером
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х1829 Обжимное соединение провода 31000
  • Х1836 Обжимное соединение провода 58000
  • Х2543 Распределитель потенциалов 21-контактного провода 30006
  • Х2544 Распределитель потенциала 21-контактный К-провод
  • Х3383 Штекерное соединение автономного кондиционера 1 в кабине
  • Х3384 Штекерное соединение автономного кондиционера 2 в кабине
  • Х4643 Распределитель потенциала, провод 59104
  • Х4645 Распределитель потенциала, провод 16000
  • Х4646 Распределитель потенциала, провод 58300
  • Х4732 Распределитель потенциалов провода 16000 освещения переключателя
  • Y114 Электромагнитная муфта компрессора
  • Y117 Электромагнитный клапан обогрева
  • 1 Датчик испарителя
  • 2 Датчик наружной температуры
  • 3 Датчик теплообменника
  • 4 Серводвигатель рециркуляционного воздуха
  • 5 Серводвигатель боковых форсунок
  • 6 Серводвигатель распределения воздуха
  • 7 Серводвигатель температуры (перепускная заслонка)
  • 8 Электродвигатель вентилятора
  • 9 Регулятор вентилятора
  • 10 Клапан В
  • 11 Клапан С
  • 12 Накладной датчик 1 (накладной датчик аккумулятора холода)
  • 13 Накладной датчик 2 (накладной датчик испарителя)
  • 14 Главный насос
  • 15 Циркуляционный насос
  • 16 Распределительный блок автономного кондиционера
  • В1 Место установки двигателя
  • Е6 Место установки — область центральной электрической сети
  • F Место установки приборной панели
  • F1 Место установки средней части
  • F4 Место установки передка внутри слева
  • F5 Место установки передка внутри справа
  • R1 Место установки передних частей рамы


ДОПОЛНИТЕЛЬНЫЕ ЭЛЕКТРОСХЕМЫ


  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • А407 Приборная панель
  • В119 Датчик частоты вращения переднего моста слева
  • В120 Датчик частоты вращения переднего моста справа
  • В121 Датчик частоты вращения заднего моста слева
  • В122 Датчик частоты вращения заднего моста справа
  • В332 Датчик тормозной накладки переднего моста справа
  • ВЗЗЗ Датчик тормозной накладки переднего моста слева
  • В334 Датчик тормозной накладки ведущего моста справа
  • В335 Датчик тормозной накладки ведущего моста слева
  • В337 Тормозной датчик
  • В529 Датчик тормозной накладки дополнительного моста справа
  • В530 Датчик тормозной накладки дополнительного моста слева
  • F161 Предохранитель EBS/ABS электропитание клапана регулировки давления
  • F162 Предохранитель EBS/ABS управление
  • Н107 Контрольная лампа ABS автомобиля-тягача/прицепа
  • Н140 Контрольная лампа Info антипробуксовочной системы
  • Н151 Контрольная лампа Info ABS прицепа
  • Н451 Контрольная лампа стабильности хода
  • S256 Клавишный выключатель антипробуксовочной системы-повышения порога скольжения
  • Х1548 Штекерное соединение рамы IV
  • Х1557 Штекерное соединение рамы слева
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х2541 Распределитель потенциала, 21-контактный провод 31000
  • Х2542 Распределитель потенциала, 21-контактный провод 58000
  • Х317 Розетка прицепа ABS
  • Х3630 Кабельный жгут адаптера датчика износа тормозных накладок
  • Х3672 Кабельный жгут адаптера датчика износа тормозных накладок
  • Y262 Модуль регулировки давления переднего моста справа
  • Y263 Модуль регулировки давления переднего моста слева
  • Y264 Модуль регулировки давления заднего моста
  • Y278 Модуль управления прицепом

Лист 1 из 3

  • А Модуль регулировки давления переднего моста слева
  • В Модуль регулировки давления переднего моста справа
  • С Модуль регулировки давления заднего моста
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • В119 Датчик частоты вращения переднего моста слева
  • В120 Датчик частоты вращения переднего моста справа
  • В121 Датчик частоты вращения ведущего моста слева
  • В122 Датчик частоты вращения ведущего моста справа
  • В332 Датчик тормозной накладки переднего моста справа
  • ВЗЗЗ Датчик тормозной накладки переднего моста слева
  • В334 Датчик тормозной накладки ведущего моста справа
  • В335 Датчик тормозной накладки ведущего моста слева
  • В337 Тормозной датчик
  • Х1548 Штекерное соединение рама IV
  • Х1557 Штекерное соединение левая рама
  • Х3630 Жгут проводов адаптера датчика износа тормозных накладок
  • Y262 Модуль регулировки давления переднего моста справа
  • Y263 Модуль регулировки давления переднего моста слева
  • Y264 Модуль регулировки давления заднего моста

Лист 2 из 3

  • А Розетка прицепа
  • В Сигнальные лампы
  • АЮО Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • А407 Приборная панель
  • F160 Предохранитель EBS/ABS электропитание прицепа
  • G101 Аккумуляторная батарея 2
  • Н107 ABS-автомобиль-тягач/прицеп
  • Н140 Контрольная лампа Info антипробуксовочной системы
  • Н151 Контрольная лампа Info ABS прицепа
  • Н415 Контрольная лампа стабильности хода
  • Х317 Розетка прицепа ABS
  • Х1542 Штекерное соединение рама II
  • Х1548 Штекерное соединение рама IV

Лист 3 из 3

  • А Электропитание
  • В Модуль управления прицепом
  • С Антипробуксовочная система - пороги пробуксовки
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • F161 Предохранитель EBS/ABS электропитание клапана регулировки давления
  • F162 Предохранитель EBS/ABS управление
  • S256 Кнопка ASR/ESP повышения порога пробуксовки
  • Х1540 Штекерное соединение рама I
  • Х1548 Штекерное соединение рама IV
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х2541 Распределитель потенциала, 21-контактный провод 31000
  • Х2542 Распределитель потенциала, 21-контактный провод 58000
  • Y278 Модуль управления прицепом

Лист 1 из 4

  • А Модуль регулировки давления переднего моста слева
  • В Модуль регулировки давления переднего моста справа
  • С Тормозной датчик
  • А 100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • В119 Датчик частоты вращения переднего моста слева
  • В120 Датчик частоты вращения переднего моста справа
  • В332 Датчик тормозной накладки переднего моста справа
  • ВЗЗЗ Датчик тормозной накладки переднего моста слева
  • В337 Тормозной датчик
  • Х1548 Штекерное соединение рама IV
  • Х1557 Штекерное соединение левая рама
  • Y262 Модуль регулировки давления переднего моста справа
  • Y263 Модуль регулировки давления переднего моста слева

Лист 2 из 4

  • А Модуль регулировки давления заднего моста
  • АЮО Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • В121 Датчик частоты вращения ведущего моста слева
  • В122 Датчик частоты вращения ведущего моста справа
  • В334 Датчик тормозной накладки ведущего моста справа
  • В335 Датчик тормозной накладки ведущего моста слева
  • В529 Датчик тормозной накладки дополнительного моста справа
  • В530 Датчик тормозной накладки дополнительного моста слева
  • Х1548 Штекерное соединение рама IV
  • X363Q Жгут проводов адаптера датчика износа тормозных накладок
  • Х3672 Жгут проводов адаптера датчика износа тормозных накладок
  • Y264 Модуль регулировки давления заднего моста

Лист 3 из 4

  • А Розетка прицепа
  • В Сигнальные лампы
  • А100 Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • А407 Приборная панель
  • F160 Предохранитель EBS/ABS электропитания прицепа
  • G101 Аккумуляторная батарея 2
  • Н107 Контрольная лампа ABS автомобиля-тягача/прицепа
  • Н140 Контрольная лампа Info антипробуксовочной системы
  • Н151 Контрольная лампа Info ABS прицепа
  • Н415 Контрольная лампа стабильности хода
  • Х317 Розетка прицепа ABS
  • Х1542 Штекерное соединение рама II
  • Х1548 Штекерное соединение рама IV

Лист 4 из 4

  • А Электропитание
  • В Модуль управления прицепом
  • С Антипробуксовочная система - пороги пробуксовки
  • АЮО Центральная электрическая сеть
  • А302 Центральный компьютер 2
  • А402 Блок управления EBS
  • F161 Предохранитель EBS/ABS электропитания клапана регулировки давления
  • F162 Предохранитель EBS/ABS управление
  • S256 Кнопка ASR/ESP повышения порога пробуксовки
  • Х1540 Штекерное соединение рама I
  • Х1548 Штекерное соединение рама IV
  • Х1644 Точка массы кабины рядом с центральной электрической сетью
  • Х2541 Распределитель потенциала, 21-контактный провод 31000
  • Х2542 Распределитель потенциала, 21-контактный провод 58000
  • Y278 Модуль управления прицепом


Штекерная разводка контактов блока управления системой AdBlue (А808)



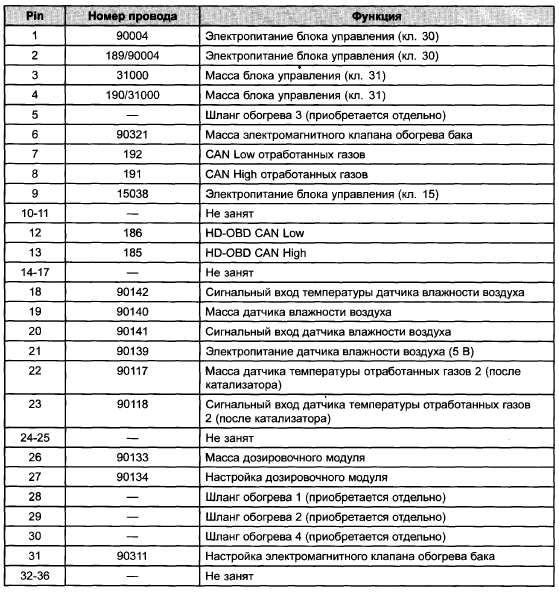

Назад к содержимому
