ПОЛУПРИЦЕП-САМОСВАЛ
«ТОНАР»
модели 9523

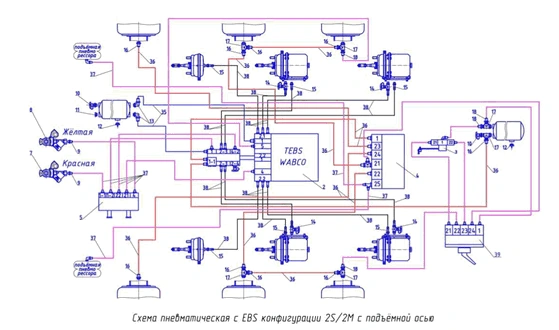

Схема пневматическая с EBS конфигурации 2S/2M с подъемной осью
2. блок EBS
3. Пневматический кран уровня пола
4. Клапан управления подъемной осью
5. Клапан растормаживания прицепа / полуприцепа
7. Соединительная головка с фильтром (красная)
8. Соединительная головка с фильтром (желтая или синяя)
10. Клапан контрольного вывода
12. Клапан слива конденсата
39. Кран управления подвеской
